摘要：為得到符合標準要求的鹽霧收集液濃度，建立了蒸汽加熱式鹽霧腐蝕試驗箱配制液濃度與收集液濃度的對應關系：配制了濃度為7.0%（70 g/L）的氯化鈉鹽溶液，得到的收集液濃度可滿足ISO 11997-1: 2017（50 g/L±5 g/L）的要求?？蔁崽幚韽?qiáng)化的鋁合金在循環鹽霧腐蝕試驗結束后，觀察樣品表面的腐蝕情況，在樣品表面選擇2~3 處腐蝕較為嚴重的區域，將垂直主變形方向的橫向截面作為觀察面，制備金相試樣，測量最大腐蝕深度，觀察腐蝕類型。結合材料原始表面的宏觀腐蝕形貌和橫向截面的顯微腐蝕形貌，可綜合評價材料的抗循環鹽霧腐蝕能力。
關鍵詞：鋁合金 循環鹽霧腐蝕 鹽霧濃度 評價方法
1 前言
循環鹽霧腐蝕試驗主要用于模擬材料在沿海環境或含有鹽分的工業環境中的腐蝕情況，廣泛應用于汽車、航空航天、電子、建筑等領域，用于評估材料和涂層的耐腐蝕性能[1]。蒸汽加熱式鹽霧腐蝕試驗箱通過加熱箱體中的水達到試驗箱所需的溫度，然而，該方式存在2 個問題：水分蒸發影響鹽霧濃度，從而導致測試結果誤差；由于恒溫恒濕階段箱體溫度較高，水分蒸發過快從而使加熱管暴露在液面以上造成干燒，輕則設備斷電，重則引發火災。閆松濤等[2]梳理了國內外多個中性鹽霧試驗相關標準，分析了溫度、水和NaCl 純度、pH 值調整方法、鹽霧沉降率、試樣擺放角度等標準要求內容對試驗結果的影響。李云濤等[3]的研究表明，相對濕度對2024 鋁合金的腐蝕程度影響最大。黃初期等[4]發明了一種鹽霧試驗箱pH 值校準方法。鹽霧溶液的濃度須嚴格控制，以確保試驗的重復性和可比性。以常用試驗標準ISO 11997-1: 2017[5]為例，要求在試驗溫度為25 ℃±2 ℃時，配制溶液濃度為50 g/L±5 g/L，所收集的噴霧液濃度為50 g/L±5 g/L（連續噴霧時間不少于24 h）。目前，由于檢測手段受限，通常無法測試所收集的噴霧液濃度，認為收集液的濃度與配制時的濃度一致，忽略了收集液濃度的檢測。收集液的濃度受飽和溫度、壓力和水分蒸發的影響，低于配制溶液的濃度。在上述所有的影響因素中，水分蒸發的影響最為顯著。
研究人員提出了采用腐蝕失重法評價鋁合金的中性鹽霧腐蝕能力[6-9]。張琪等[10]根據材料的腐蝕動力學規律提出了“參照腐蝕率”的概念，作為腐蝕深度的評估準則。目前，行業內對循環鹽霧腐蝕的評價結果尚未成標準，本文提出采用腐蝕深度法定量評價汽車板循環鹽霧腐蝕結果。
2 水分蒸發影響鹽霧濃度問題
為解決水分蒸發影響鹽霧濃度的問題，本文提出了一種調控鹽霧試驗收集液濃度的方法。鹽霧試驗以最終收集的噴霧濃度為準，故可提高配制時的氯化鈉濃度，建立配制液與收集液的濃度關系，即可得到符合標
準要求的收集液濃度。
2.1 調控鹽霧試驗收集液濃度試驗方法
調控鹽霧試驗收集液濃度試驗方法過程如下：
a.箱體內加入固定刻度的蒸餾水或去離子水，防止箱體干燒，保持鹽霧箱濕度。
b.箱體上部四周的密封槽加入水，空氣飽和器內加入蒸餾水或去離子水。
c.配置濃度為5%的氯化鈉鹽溶液，使用鹽度計在25 ℃±2 ℃溫度下精確測量；將配制好的鹽溶液加入鹽水貯水箱內，鹽水不能低于貯水箱的下限標記，以免影響噴霧效果。
d.試驗溫度設定為35 ℃，飽和空氣桶溫度設定為47 ℃。
e.當箱內試驗溫度達到設定溫度時，開啟壓縮空氣，進氣壓力調整為0.2~0.4 MPa，將箱體內壓力調整為0.05~0.2 MPa，噴霧系統開始工作，工作中需通過調節壓力滿足鹽霧沉降量要求：1.5 mL/h±0.5 mL/h，連續噴霧時間不少于24 h。經過多次試驗后，若鹽霧沉降量無法滿足要求，箱體中可增加2 個霧化塔，每個霧化塔至少包含2 個鹽霧收集器并放置于試樣附近，一個盡量靠近噴嘴，另一個盡量遠離噴嘴。
f. 鹽霧試驗箱運行24 h 后，記錄鹽霧沉降量。
2.2 鹽霧濃度調節
鹽霧濃度調節流程如下：
a. 采用鹽度計測試收集液濃度。
b. 將收集液濃度的測試值與標準值（50 g/L±5 g/L）進行對比，測試值偏離標準值50 g/L（鹽度計讀數5%），將該差值成倍數疊加到配制液濃度值上，提高鹽水配制液濃度，按2.1 節的試驗步驟重新進行試驗，直至獲得符合ISO 11997-1: 2017 要求（50 g/L±5 g/L）的收集液濃度，建立配制液和收集液的濃度對應關系，如表1 所示。

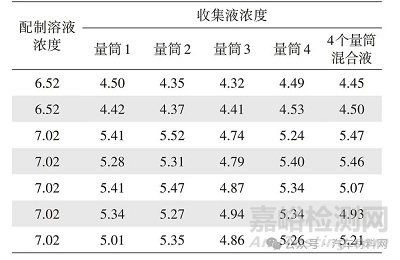

表1 鹽霧腐蝕配制液和收集液濃度 %
續表
3 評價方法
循環鹽霧試驗不僅腐蝕產品表面，還會腐蝕產品內部。觀察確認樣品表面是均勻腐蝕還是局部腐蝕[11]，然后在樣品表面選擇2~3 處腐蝕最嚴重區域，將垂直主變形方向的橫截面作為觀察面，制備金相試樣，測量最大腐蝕深度，并觀察確認為點蝕還是晶間腐蝕。結合材料原始表面的宏觀腐蝕形貌和橫向截面的顯微腐蝕形貌，可綜合評價材料的抗循環鹽霧腐蝕能力。如圖1 所示，宏觀形貌為局部腐蝕而非均勻腐蝕。如圖2 所示，橫向截面顯微形貌為點蝕而非晶間腐蝕，但循環6 個周期腐蝕深度較循環3 個周期明顯增加（循環3 個周期為25.58 μm，循環6 個周期為42.53 μm）。

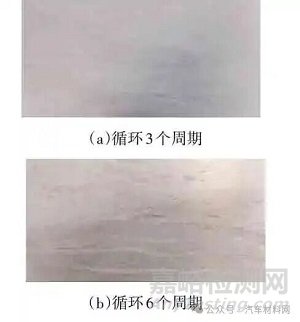

圖1 循環鹽霧腐蝕宏觀形貌

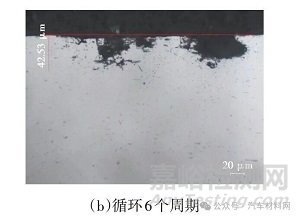

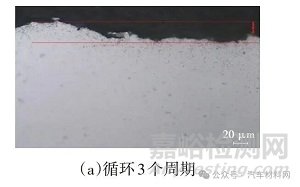

圖2 循環鹽霧腐蝕截面顯微形貌
4 結論
a.對于蒸汽加熱式鹽霧腐蝕試驗箱，當收集液的濃度達不到標準要求時，可提高配制液濃度以滿足試驗要求。
b.對于可熱處理強化的鋁合金，可根據材料原始表面的宏觀腐蝕形貌和橫向截面顯微腐蝕形貌，綜合評價材料抗循環鹽霧腐蝕能力。
c.為得到符合標準的收集液濃度而提高配制液濃度，擴充了標準范圍，為下一次標準修訂提供了依據。
d.為改進收集液濃度的問題，可考慮以下方面：優化加熱系統，采用更先進的加熱技術，減少水分蒸發，保持鹽霧濃度的穩定性；鹽霧試驗箱在設計上可以采用耐腐蝕、耐高溫材料，不再使用蒸汽式加熱方式，在鹽霧溶液配制時即可與收集液濃度保持一致，減少藥品的消耗量，增強環保性。
