 在現代集成電路（IC）的制造過程中，數以億計的晶體管和復雜的金屬互連層被堆疊在指甲蓋大小的芯片上。要確保這些層層疊疊的結構能夠正常工作，一個至關重要的步驟就是——平面化。今天，我們就來揭秘半導體制造中的“磨皮”大師：化學機械拋光（Chemical Mechanical Polishing, CMP）技術。

一、為什么需要“磨皮”？——平面化的重要性

在半導體制造中，沉積、光刻、刻蝕等工藝會不可避免地在晶圓表面形成高低不平的臺階和溝槽。這種不平坦的表面會帶來一系列問題：

1）光刻聚焦困難： 后續的光刻工藝需要精確聚焦，不平坦的表面會導致光刻膠曝光不均勻，影響圖形的精度和分辨率。

2）金屬互連斷裂： 沉積在臺階上的金屬導線容易變薄甚至斷裂，導致電路失效。

3）可靠性下降： 隨著集成度的提高，層間介質和金屬層的平坦度對芯片的性能和可靠性至關重要。

為了解決這些問題，我們需要將晶圓表面“磨平”，也就是進行平面化。

傳統平面化技術的局限

在CMP技術出現之前，業界曾采用過一些傳統方法，例如：

1）玻璃回流（Glass Reflow）： 利用高溫使沉積的介質層（如BPSG）軟化流動，以填平溝槽。但這種方法受限于材料和溫度，難以實現全局平坦化。

2）旋涂膜層（SOG, Spin-On Glass）： 將液態的玻璃材料旋涂在晶圓上，利用離心力使其均勻分布。但SOG在烘烤后仍可能存在局部不平整，且材料本身的缺陷也限制了其應用。

隨著芯片設計進入深亞微米時代，這些傳統技術已無法滿足對全局平坦化的嚴苛要求。

二、CMP：化學與機械的完美結合

化學機械拋光（CMP）是目前唯一能實現全局平坦化的技術。顧名思義，它是一種結合了化學作用和機械研磨的復合工藝。

1、CMP的工作原理

CMP的平坦化過程可以概括為“軟化-去除”兩步：

1）化學作用（軟化）： 研磨液（Slurry）中的化學添加劑與晶圓表面的待去除材料發生化學反應，使其表面形成一層相對柔軟、易于去除的反應層（如氧化層）。

2）機械研磨（去除）： 拋光墊（Polishing Pad）和研磨液中的磨料顆粒，在一定的壓力下與晶圓表面進行相對運動，將這層柔軟的反應層機械地磨去。

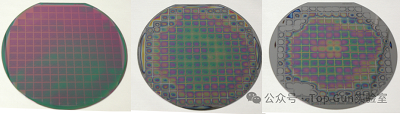

通過化學反應持續生成新的反應層，再通過機械研磨持續去除，最終實現對晶圓表面高點的優先去除，從而達到全局平坦化的效果。

2、CMP的核心組件

CMP設備主要由以下幾個核心部分組成：

三、CMP在半導體制造中的應用實例

CMP技術并非一成不變，它會根據所拋光的材料和工藝需求進行調整。

1、氧化硅拋光（Oxide CMP）

氧化硅（SiO?）通常作為層間介質（ILD）使用。

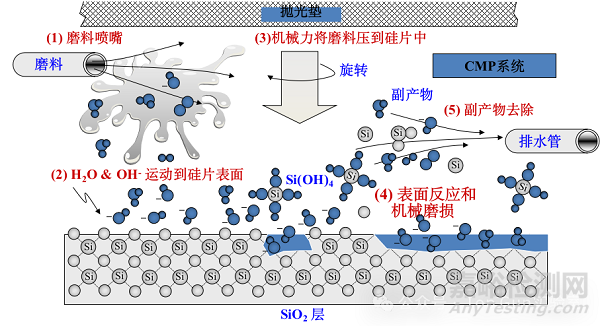

1）原理： 研磨液中的水和氧化硅發生表面水合作用，使氧化硅表面形成一層易于去除的Si(OH)?。在機械力的作用下，這層水合層被磨去。

2）應用： 平坦化金屬層間的介質層，為后續的金屬布線提供平坦基礎。

2、金屬拋光（Metal CMP）

金屬拋光（如鎢、銅）的機理與氧化硅拋光有所不同，它主要依賴氧化作用。

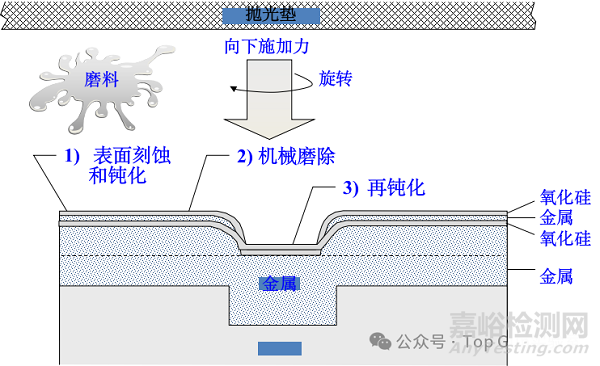

1）原理： 研磨液中的氧化劑使金屬表面形成一層金屬氧化物（鈍化層）。機械研磨去除高點的氧化物，露出新鮮金屬，新鮮金屬再次被氧化，如此循環。

2）應用：

–鎢（W）拋光： 用于接觸孔和通孔的填充。

–銅（Cu）拋光： 用于大馬士革（Damascene）工藝，形成銅互連線。

四、CMP技術的優勢與挑戰

作為現代芯片制造不可或缺的一環，CMP技術具有顯著的優勢，但也面臨著挑戰。

優勢：

1）全局平坦化： 能夠?qū)崿F(xiàn)整個晶圓表面的高度平坦化，這是傳統技術難以達到的。

2）高精度： 能夠滿足深亞微米甚至納米級工藝對平坦度的要求。

3）提高可靠性： 改善了金屬臺階覆蓋，提高了器件和電路的可靠性、速度和成品率。

4）環保安全： 相比于某些濕法刻蝕工藝，CMP不使用危險氣體。

挑戰（缺點）：

1）工藝窗口窄： 對工藝變量（如壓力、轉速、研磨液配方）的控制要求極高。

2）引入缺陷： CMP過程可能引入新的缺陷，如劃痕、腐蝕、殘留物等，影響芯片成品率。

3）成本高昂： 設備和運行維護成本高，研磨液和拋光墊等耗材消耗大。

4）終點檢測困難： 難以精確控制拋光終點，需要開發配套的工藝控制和測量技術。

五、總結

CMP技術是半導體制造工藝中的關鍵“磨皮”環節，它通過化學與機械的協同作用，解決了多層布線結構中的平坦化難題，是支撐摩爾定律持續演進的重要基石。隨著芯片制程不斷逼近物理極限，CMP技術仍在不斷發展，以應對更復雜的材料和更精密的結構挑戰。
