1基于公司產品特點的元器件選擇技術和新型封裝焊盤圖形設計

不同電子產品采用的元器件封裝類型有很大的差別,比如便攜類電子產品,如手機、PDA、筆記本電腦和數碼相機等,采用的元器件一定是微型化的表面貼裝器件,因?yàn)檫@樣封裝的器件有助于產品的微型化和便攜性。

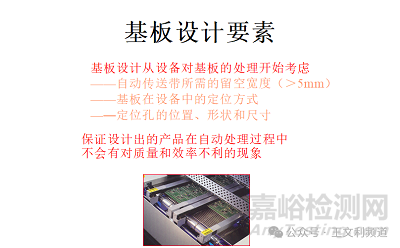

2PCB幾何尺寸設計、自動化生產所需的傳送邊、定位孔和定位符號設計

盡管印制電路板種類繁多,制造工藝不盡相同,但是體現在產品可制造性上主要反映在設計要素上受設備加工尺寸和精度要求限制,設計時應考慮最大和最小加工尺寸,尺寸精度和工藝邊的設計。

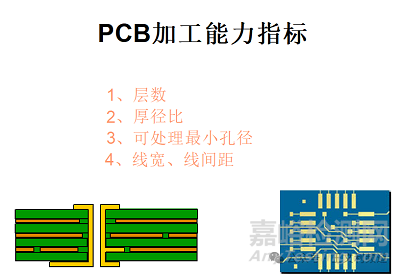

3PCB加工能力設計

包括PCB的最小線寬、最小線間距、最小過孔孔徑和厚徑比設計。

4組裝工藝輔助材料的選用技術

組裝工藝的輔助材料也是DFM設計的重要內容,比如采用無鉛焊接后,相應的助焊劑就需要更換為與無鉛焊料相兼容的。

5  印制電路板工藝路線設計

工藝路線是整個電路板組裝的加工流程,它決定了PCBA的加工效率、成本和元器件的選擇。對于不同的工藝路線,在選擇器件時就要考慮,如果PCBA設計為雙面SMT工藝,這時就要保證所有的元件都是SMD,并且在PCB布局時要考慮到那些質量較大的IC器件不布局到第一次加工面(B面) ,因?yàn)閷τ陔p面SMT工藝來說,加工T 面時, B面的器件會再次經受一次回流過程,質量較大的器件可能會在焊膏融化時出現掉件。

同樣對于正面是SMT工藝,而背面是波峰焊工藝的單板,必須考慮到有些器件是不能用波峰焊來焊接的,比如細間距的SOP、QFP器件和BGA器件,即使對于間距較大的SOP器件,在布局設計時也要考慮到波峰焊特點,對器件的布局方向做要求,使用的焊盤要考慮到波峰焊的特點,使用偷錫焊盤設計,以避免在波峰焊過程中器件引腳間連錫缺陷的發生。

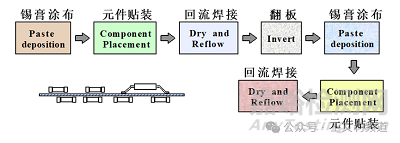

   雙面回流焊工藝路線

6印制電路板印刷模板設計

印刷模板（鋼網）是進行SMT焊料印刷必須的工具,模板設計主要包括根據PCB和元器件的特點來選擇模板的加工類型,比如激光切割模板或電鑄模板等。對于復雜的PCB,往往有細間距IC器件,同時也有對焊膏需求量很大的器件,而細間距IC器件要求的錫膏量較少,模板的厚度要求薄,而要求錫膏量多的器件需要厚的模板才能保證焊接的可靠,這時就會出現矛盾，這種情況下階梯形模板就是一個很好的選擇。

7印制電路板的可制造性設計規范

印制電路板的可制造性設計規范作為指導產品進行DFM設計的綱領性文件是必不可少的,應根據公司產品特點、質量要求和加工能力制定本公司的DFM設計規范。DFM設計規范應對PCB設計主要方面進行明確而具體的要求,用來指導公司PCB工藝設計。

8印制電路板的可制造性設計流程與平臺

可制造性流程與工藝平臺是進行DFM設計的保證, DFM的工作實現必須有流程的保證和平臺的支撐,只有流程建立了,節點定義了,人員責任明確了,DFM的工作才能落實;這些工作的技術支撐就是平臺,比如DFM軟件分析平臺,如望友DFM等軟件工具,可以對PCB 的可制造性進行詳細的分析,將公司的設計規范加入軟件規則中,它就可以自動對PCB進行可制造性分析。
