如何提高零件剛度的設計？

嘉峪檢測網        2025-11-22 21:30

提高零件剛度的因素：

①  選擇彈性模量較高的材料

②  用拉、壓代替彎曲的準則

③  合理布置支持準則

④  合理確定肋的形狀和尺寸

⑤  用預變形提高剛度減小工作變形準則

⑥  提高機械零件接觸面的接觸剛度準則



PART 01選擇彈性模量較高的材料



在提升結構剛度時，材料的選擇是比較重要的一個環節。



如何選擇合適的材料？

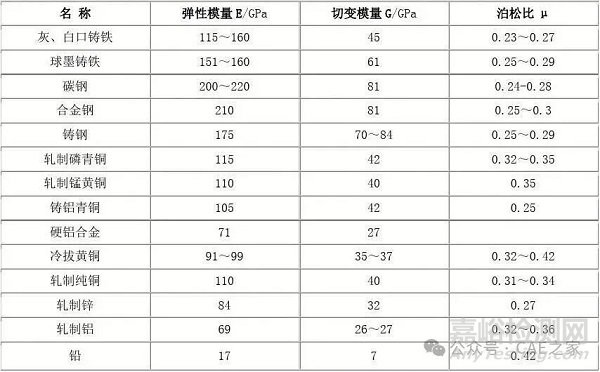

（1）了解材料的彈性模量：不同材料的彈性模量差異很大。

在常用的工業金屬中，鋼材的彈性模量是最高的，注意，這里說的是常見的工業金屬。具體來說，碳鋼和合金鋼的彈性模量約為 206 GPa，它們在承受較大負載時不易變形，因而非常適合制造要求高剛度的零件。

銅合金和鋁合金的彈性模量大約為鋼的 1/3 到 1/2，即在 70 GPa 到 100 GPa 之間。這些材料雖然在重量和耐腐蝕性方面表現優異，但在剛度方面明顯遜色。

提高零件剛度的因素：      ①  選擇彈性模量較高的材料      ②  用拉、壓代替彎曲的準則      ③  合理布置支持準則      ④  合理確定肋的形狀和尺寸      ⑤  用預變形提高剛度減小工作變形準則      ⑥  提高機械零件接觸面的接觸剛度準則 PART 01選擇彈性模量較高的材料 在提升結構剛度時，材料的選擇是比較重要的一個環節。 如何選擇合適的材料？ （1）了解材料的彈性模量：不同材料的彈性模量差異很大。 在常用的工業金屬中，鋼材的彈性模量是最高的，注意，這里說的是常見的工業金屬。具體來說，碳鋼和合金鋼的彈性模量約為 206 GPa，它們在承受較大負載時不易變形，因而非常適合制造要求高剛度的零件。 銅合金和鋁合金的彈性模量大約為鋼的 1/3 到 1/2，即在 70 GPa 到 100 GPa 之間。這些材料雖然在重量和耐腐蝕性方面表現優異，但在剛度方面明顯遜色。 PART 02用拉、壓代替彎曲的準則 提升結構剛度的另一個重要準則是：盡量使用拉力和壓力來代替彎曲力。 為什么要避免彎曲？ 我們可以通過想象一個簡單的例子來理解彎曲的影響。 假設你拿著一根長木棒，雙手分別抓住它的兩端。如果你用力彎曲它，木棒的中間部分就會發生彎曲，受力較大的地方可能會出現裂紋，甚至斷裂。 為什么會這樣呢？這是因?yàn)閺澢诓牧蟽?nèi)部產生較大的“剪切應力”，這些應力會導致材料在彎曲處發生裂紋，甚至破壞。 這就解釋了為什么我們盡量要避免使用彎曲。尤其在一些對結構穩定性要求高的設計中，比如建筑、橋梁和航空航天領域，過多的彎曲力會削弱材料的耐久性和安全性。 PART 03合理布置支持原則 在機械產品設計中，大家應該可以想象到，支承條件對零件的強度和剛度有著明顯的影響，尤其是在設計軸類零件時，這種影響更為明顯。合理的支撐布置不僅能夠提高零件的承載能力，還能有效減小變形，延長使用壽命。 支承條件對強度和剛度的影響 懸臂支撐：懸臂支撐的支撐條件在這三種支撐方式中是最苛刻的，通常只有一端固定，另一端自由。在這種情況下，施加在懸臂梁上的力都會容易導致產生較大的彎曲變形和撓度（即梁中間的下凹程度）。懸臂梁的最大彎曲力矩（Mmax）和最大撓度相對較大，其強度和剛度在三種基本的支撐類型中是最差的。 簡支：簡支梁的兩端都固定在支撐點上，能更好地分散施加在其上的負載，從而降低彎曲力矩和撓度。相較于懸臂梁，簡支梁具有更高的強度和剛度，因?yàn)樗闹吸c(diǎn)更多，可以更有效地分散受力。 固定端支承：這是支撐條件中更優的一種，將簡支梁的球軸承改為滾子軸承，支撐點由點接觸轉變?yōu)榫€接觸。這種改動能夠有效提高支撐特性，使得梁的強度和剛度得到進一步提升。固定端支承可以承受更大的負載，且產生的撓度更小。 支承條件對強度和剛度的影響（見表1） 表1 支承條件對強度和剛度的影響 PART 04合理確定肋的形狀和尺寸 在大型機械零件的設計中，為了提高產品的強度和剛度，同時減輕重量并節約材料，通常在零件上添加肋。肋的設計不僅可以增強結構的承載能力，還能有效分散應力，提高整體穩定性。以下是關于肋的形狀和尺寸設計的一些重要考慮因素。 1. 肋的設計原則 肋的厚度：肋的厚度通常應比鑄件的壁厚薄，一般取為壁厚的80%左右。 肋的形式：不同形狀的肋在強度和剛度方面表現不同。表2提供了幾種常見肋的斷面形式及其剛度比較，通常情況下，斜肋的效果最佳，能更好地承受彎曲和扭轉應力。 表2 四種斷面形式的剛度比較 用預變形提高剛度減小工作變形準則 許多結構件，如導軌、機架和橫梁，常常在工作載荷的作用下產生下凹變形。為了有效減少這些零件在受力后產生的變形量，可以采用了一種被稱為預變形的設計方法。這種方法通過在零件制造時施加一定的上凸形狀，從而在實際工作中實現更小的變形。 1. 預變形的原理 預變形的基本原理其實就是利用材料的彈性特性。 材料在受力時，具有彈性和塑性兩種基本行為。彈性變形是材料在卸載后能恢復到原始形狀的部分，而塑性變形則是材料在受力后發生永久性變形。預變形設計主要利用了材料的彈性特性，通過合理控制變形，確保在工作載荷下零件能保持在可接受的變形范圍內。 例如，拿起重機的橫梁來說，其在承載重物時會受到巨大的力，這種情況橫梁容易產生較大的下凹變形，影響起重機的穩定性和安全性。通過設計一個上凸的結構，當重物被吊起時，橫梁的變形會減少，從而保持更好的剛度和穩定性。 2. 預變形設計 在進行預變形設計時，需要特別關注以下幾個關鍵方面： 2.1 預變形量的控制 預變形的程度是設計成功的關鍵。預變形量應根據以下因素進行合理計算和調整： ① 載荷大?。侯A(yù)變形量設計應考慮到實際工作載荷的大小和性質。例如，在某些應用中，載荷可能是瞬時的、沖擊性的，而在其他情況下則可能是恒定的、持續的。這種不同的載荷類型對材料的反應也有所不同，設計時需結合具體工況進行分析。 ② 零件幾何形狀：零件的幾何形狀會影響其剛度和變形行為。長細桿與短粗桿在受力時表現出不同的變形特性，因此設計師在計算預變形量時，需要結合零件的形狀特征，確保能夠在外載荷作用下達到最佳效果。 2.2 材料選擇 選擇合適的材料是實現有效預變形設計的另一個重要因素。設計人員在選擇材料時，應考慮以下幾點： ① 材料特性：不同材料具有不同的彈性模量和屈服強度。 材料的彈性模量直接影響其在預變形狀態下的剛度； 塑性特性則決定了材料在受力時的變形行為。 通常，高彈性模量的材料能夠更有效地承受外部載荷，從而在預變形后保持更好的剛度。 設計人員需要根據所選材料的這些特性，計算出適當?shù)念A(yù)變形量，以避免在使用過程中達到或超過材料的屈服強度。 ② 工作條件的適應性：材料在實際工作條件下的表現，包括溫度、濕度、化學腐蝕等環境因素，對選擇合適材料至關重要。例如，在高溫環境下，某些材料可能會軟化，導致剛度降低，因此選擇時要充分考慮這些因素。 2.3 工藝影響 ① 熱處理工藝：在某些情況下，熱處理可以改善材料的性能，增加材料的耐久性和剛度。例如，通過淬火和回火等熱處理工藝，可以提高鋼材的硬度和強度，從而使產品在預變形狀態下保持更好的表現。 ② 表面處理：表面處理工藝（如噴涂、陽極氧化等）可以增強材料的耐腐蝕性和耐磨性，對延長零件的使用壽命有好的作用。因此，設計人員在考慮預變形時，也可以考慮表面處理的選擇。 PART 05提高機械零件接觸面的接觸剛度準則 在機械設計中，接觸面的剛度對整個結構的性能和穩定性也具有一定影響。機械零件的表面粗糙度會導致互相接觸表面發生變形，從而降低接觸剛度。在之前的粗糙度文章《系列三：表面粗糙度究竟對產品有多大影響？（下）》中也講到過這一點。因此，在設計中，應對受力零件接觸面的表面粗糙度參數提出適當?shù)囊蟆?1.接觸剛度的定義 接觸剛度是描述兩個接觸表面在外力作用下，抵抗變形能力的指標。它通常與材料的彈性模量、接觸表面的幾何形狀以及表面粗糙度等因素有關。接觸剛度越高，零件在受力時的變形越小，連接的穩定性也越好。 2. 表面粗糙度的影響 表面粗糙度是描述表面不平整程度的參數。表面越粗糙，接觸面之間的接觸點越少，導致接觸面積減小。這會使得外部載荷集中在少數接觸點上，從而引起局部過度變形，降低整體接觸剛度。 3 表面粗糙度的要求 為保證機械零件在使用過程中的接觸剛度，設計人員應針對受力零件的接觸面設計合理的表面粗糙度參數值。Rz值是表面粗糙度的一種常用參數，表示表面最高點與最低點之間的垂直距離。一般而言，Rz值越小，表面越光滑，接觸剛度越高。 表1提供了螺栓、螺母及壓緊的鋼制零件的壓陷量參考值，數據摘自德國工程師協會的技術準則VD2230，《高強度螺栓連接系統計算》。 表1 螺栓、螺母和壓緊的鋼制零件壓陷量的參考值(摘自VDI2230一2003)



PART 02用拉、壓代替彎曲的準則



提升結構剛度的另一個重要準則是：盡量使用拉力和壓力來代替彎曲力。



為什么要避免彎曲？

我們可以通過想象一個簡單的例子來理解彎曲的影響。

假設你拿著一根長木棒，雙手分別抓住它的兩端。如果你用力彎曲它，木棒的中間部分就會發生彎曲，受力較大的地方可能會出現裂紋，甚至斷裂。

為什么會這樣呢？這是因?yàn)閺澢诓牧蟽?nèi)部產生較大的“剪切應力”，這些應力會導致材料在彎曲處發生裂紋，甚至破壞。

這就解釋了為什么我們盡量要避免使用彎曲。尤其在一些對結構穩定性要求高的設計中，比如建筑、橋梁和航空航天領域，過多的彎曲力會削弱材料的耐久性和安全性。



PART 03合理布置支持原則



在機械產品設計中，大家應該可以想象到，支承條件對零件的強度和剛度有著明顯的影響，尤其是在設計軸類零件時，這種影響更為明顯。合理的支撐布置不僅能夠提高零件的承載能力，還能有效減小變形，延長使用壽命。



支承條件對強度和剛度的影響


懸臂支撐：懸臂支撐的支撐條件在這三種支撐方式中是最苛刻的，通常只有一端固定，另一端自由。在這種情況下，施加在懸臂梁上的力都會容易導致產生較大的彎曲變形和撓度（即梁中間的下凹程度）。懸臂梁的最大彎曲力矩（Mmax）和最大撓度相對較大，其強度和剛度在三種基本的支撐類型中是最差的。



簡支：簡支梁的兩端都固定在支撐點上，能更好地分散施加在其上的負載，從而降低彎曲力矩和撓度。相較于懸臂梁，簡支梁具有更高的強度和剛度，因?yàn)樗闹吸c(diǎn)更多，可以更有效地分散受力。



固定端支承：這是支撐條件中更優的一種，將簡支梁的球軸承改為滾子軸承，支撐點由點接觸轉變?yōu)榫€接觸。這種改動能夠有效提高支撐特性，使得梁的強度和剛度得到進一步提升。固定端支承可以承受更大的負載，且產生的撓度更小。



支承條件對強度和剛度的影響（見表1）

表1 支承條件對強度和剛度的影響

提高零件剛度的因素：      ①  選擇彈性模量較高的材料      ②  用拉、壓代替彎曲的準則      ③  合理布置支持準則      ④  合理確定肋的形狀和尺寸      ⑤  用預變形提高剛度減小工作變形準則      ⑥  提高機械零件接觸面的接觸剛度準則 PART 01選擇彈性模量較高的材料 在提升結構剛度時，材料的選擇是比較重要的一個環節。 如何選擇合適的材料？ （1）了解材料的彈性模量：不同材料的彈性模量差異很大。 在常用的工業金屬中，鋼材的彈性模量是最高的，注意，這里說的是常見的工業金屬。具體來說，碳鋼和合金鋼的彈性模量約為 206 GPa，它們在承受較大負載時不易變形，因而非常適合制造要求高剛度的零件。 銅合金和鋁合金的彈性模量大約為鋼的 1/3 到 1/2，即在 70 GPa 到 100 GPa 之間。這些材料雖然在重量和耐腐蝕性方面表現優異，但在剛度方面明顯遜色。 PART 02用拉、壓代替彎曲的準則 提升結構剛度的另一個重要準則是：盡量使用拉力和壓力來代替彎曲力。 為什么要避免彎曲？ 我們可以通過想象一個簡單的例子來理解彎曲的影響。 假設你拿著一根長木棒，雙手分別抓住它的兩端。如果你用力彎曲它，木棒的中間部分就會發生彎曲，受力較大的地方可能會出現裂紋，甚至斷裂。 為什么會這樣呢？這是因?yàn)閺澢诓牧蟽?nèi)部產生較大的“剪切應力”，這些應力會導致材料在彎曲處發生裂紋，甚至破壞。 這就解釋了為什么我們盡量要避免使用彎曲。尤其在一些對結構穩定性要求高的設計中，比如建筑、橋梁和航空航天領域，過多的彎曲力會削弱材料的耐久性和安全性。 PART 03合理布置支持原則 在機械產品設計中，大家應該可以想象到，支承條件對零件的強度和剛度有著明顯的影響，尤其是在設計軸類零件時，這種影響更為明顯。合理的支撐布置不僅能夠提高零件的承載能力，還能有效減小變形，延長使用壽命。 支承條件對強度和剛度的影響 懸臂支撐：懸臂支撐的支撐條件在這三種支撐方式中是最苛刻的，通常只有一端固定，另一端自由。在這種情況下，施加在懸臂梁上的力都會容易導致產生較大的彎曲變形和撓度（即梁中間的下凹程度）。懸臂梁的最大彎曲力矩（Mmax）和最大撓度相對較大，其強度和剛度在三種基本的支撐類型中是最差的。 簡支：簡支梁的兩端都固定在支撐點上，能更好地分散施加在其上的負載，從而降低彎曲力矩和撓度。相較于懸臂梁，簡支梁具有更高的強度和剛度，因?yàn)樗闹吸c(diǎn)更多，可以更有效地分散受力。 固定端支承：這是支撐條件中更優的一種，將簡支梁的球軸承改為滾子軸承，支撐點由點接觸轉變?yōu)榫€接觸。這種改動能夠有效提高支撐特性，使得梁的強度和剛度得到進一步提升。固定端支承可以承受更大的負載，且產生的撓度更小。 支承條件對強度和剛度的影響（見表1） 表1 支承條件對強度和剛度的影響 PART 04合理確定肋的形狀和尺寸 在大型機械零件的設計中，為了提高產品的強度和剛度，同時減輕重量并節約材料，通常在零件上添加肋。肋的設計不僅可以增強結構的承載能力，還能有效分散應力，提高整體穩定性。以下是關于肋的形狀和尺寸設計的一些重要考慮因素。 1. 肋的設計原則 肋的厚度：肋的厚度通常應比鑄件的壁厚薄，一般取為壁厚的80%左右。 肋的形式：不同形狀的肋在強度和剛度方面表現不同。表2提供了幾種常見肋的斷面形式及其剛度比較，通常情況下，斜肋的效果最佳，能更好地承受彎曲和扭轉應力。 表2 四種斷面形式的剛度比較 用預變形提高剛度減小工作變形準則 許多結構件，如導軌、機架和橫梁，常常在工作載荷的作用下產生下凹變形。為了有效減少這些零件在受力后產生的變形量，可以采用了一種被稱為預變形的設計方法。這種方法通過在零件制造時施加一定的上凸形狀，從而在實際工作中實現更小的變形。 1. 預變形的原理 預變形的基本原理其實就是利用材料的彈性特性。 材料在受力時，具有彈性和塑性兩種基本行為。彈性變形是材料在卸載后能恢復到原始形狀的部分，而塑性變形則是材料在受力后發生永久性變形。預變形設計主要利用了材料的彈性特性，通過合理控制變形，確保在工作載荷下零件能保持在可接受的變形范圍內。 例如，拿起重機的橫梁來說，其在承載重物時會受到巨大的力，這種情況橫梁容易產生較大的下凹變形，影響起重機的穩定性和安全性。通過設計一個上凸的結構，當重物被吊起時，橫梁的變形會減少，從而保持更好的剛度和穩定性。 2. 預變形設計 在進行預變形設計時，需要特別關注以下幾個關鍵方面： 2.1 預變形量的控制 預變形的程度是設計成功的關鍵。預變形量應根據以下因素進行合理計算和調整： ① 載荷大?。侯A(yù)變形量設計應考慮到實際工作載荷的大小和性質。例如，在某些應用中，載荷可能是瞬時的、沖擊性的，而在其他情況下則可能是恒定的、持續的。這種不同的載荷類型對材料的反應也有所不同，設計時需結合具體工況進行分析。 ② 零件幾何形狀：零件的幾何形狀會影響其剛度和變形行為。長細桿與短粗桿在受力時表現出不同的變形特性，因此設計師在計算預變形量時，需要結合零件的形狀特征，確保能夠在外載荷作用下達到最佳效果。 2.2 材料選擇 選擇合適的材料是實現有效預變形設計的另一個重要因素。設計人員在選擇材料時，應考慮以下幾點： ① 材料特性：不同材料具有不同的彈性模量和屈服強度。 材料的彈性模量直接影響其在預變形狀態下的剛度； 塑性特性則決定了材料在受力時的變形行為。 通常，高彈性模量的材料能夠更有效地承受外部載荷，從而在預變形后保持更好的剛度。 設計人員需要根據所選材料的這些特性，計算出適當?shù)念A(yù)變形量，以避免在使用過程中達到或超過材料的屈服強度。 ② 工作條件的適應性：材料在實際工作條件下的表現，包括溫度、濕度、化學腐蝕等環境因素，對選擇合適材料至關重要。例如，在高溫環境下，某些材料可能會軟化，導致剛度降低，因此選擇時要充分考慮這些因素。 2.3 工藝影響 ① 熱處理工藝：在某些情況下，熱處理可以改善材料的性能，增加材料的耐久性和剛度。例如，通過淬火和回火等熱處理工藝，可以提高鋼材的硬度和強度，從而使產品在預變形狀態下保持更好的表現。 ② 表面處理：表面處理工藝（如噴涂、陽極氧化等）可以增強材料的耐腐蝕性和耐磨性，對延長零件的使用壽命有好的作用。因此，設計人員在考慮預變形時，也可以考慮表面處理的選擇。 PART 05提高機械零件接觸面的接觸剛度準則 在機械設計中，接觸面的剛度對整個結構的性能和穩定性也具有一定影響。機械零件的表面粗糙度會導致互相接觸表面發生變形，從而降低接觸剛度。在之前的粗糙度文章《系列三：表面粗糙度究竟對產品有多大影響？（下）》中也講到過這一點。因此，在設計中，應對受力零件接觸面的表面粗糙度參數提出適當?shù)囊蟆?1.接觸剛度的定義 接觸剛度是描述兩個接觸表面在外力作用下，抵抗變形能力的指標。它通常與材料的彈性模量、接觸表面的幾何形狀以及表面粗糙度等因素有關。接觸剛度越高，零件在受力時的變形越小，連接的穩定性也越好。 2. 表面粗糙度的影響 表面粗糙度是描述表面不平整程度的參數。表面越粗糙，接觸面之間的接觸點越少，導致接觸面積減小。這會使得外部載荷集中在少數接觸點上，從而引起局部過度變形，降低整體接觸剛度。 3 表面粗糙度的要求 為保證機械零件在使用過程中的接觸剛度，設計人員應針對受力零件的接觸面設計合理的表面粗糙度參數值。Rz值是表面粗糙度的一種常用參數，表示表面最高點與最低點之間的垂直距離。一般而言，Rz值越小，表面越光滑，接觸剛度越高。 表1提供了螺栓、螺母及壓緊的鋼制零件的壓陷量參考值，數據摘自德國工程師協會的技術準則VD2230，《高強度螺栓連接系統計算》。 表1 螺栓、螺母和壓緊的鋼制零件壓陷量的參考值(摘自VDI2230一2003)





PART 04合理確定肋的形狀和尺寸



在大型機械零件的設計中，為了提高產品的強度和剛度，同時減輕重量并節約材料，通常在零件上添加肋。肋的設計不僅可以增強結構的承載能力，還能有效分散應力，提高整體穩定性。以下是關于肋的形狀和尺寸設計的一些重要考慮因素。

1. 肋的設計原則

肋的厚度：肋的厚度通常應比鑄件的壁厚薄，一般取為壁厚的80%左右。

肋的形式：不同形狀的肋在強度和剛度方面表現不同。表2提供了幾種常見肋的斷面形式及其剛度比較，通常情況下，斜肋的效果最佳，能更好地承受彎曲和扭轉應力。

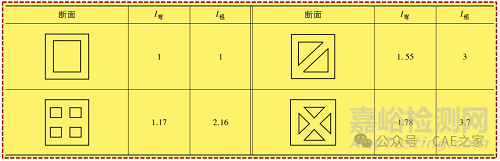

表2 四種斷面形式的剛度比較

提高零件剛度的因素：      ①  選擇彈性模量較高的材料      ②  用拉、壓代替彎曲的準則      ③  合理布置支持準則      ④  合理確定肋的形狀和尺寸      ⑤  用預變形提高剛度減小工作變形準則      ⑥  提高機械零件接觸面的接觸剛度準則 PART 01選擇彈性模量較高的材料 在提升結構剛度時，材料的選擇是比較重要的一個環節。 如何選擇合適的材料？ （1）了解材料的彈性模量：不同材料的彈性模量差異很大。 在常用的工業金屬中，鋼材的彈性模量是最高的，注意，這里說的是常見的工業金屬。具體來說，碳鋼和合金鋼的彈性模量約為 206 GPa，它們在承受較大負載時不易變形，因而非常適合制造要求高剛度的零件。 銅合金和鋁合金的彈性模量大約為鋼的 1/3 到 1/2，即在 70 GPa 到 100 GPa 之間。這些材料雖然在重量和耐腐蝕性方面表現優異，但在剛度方面明顯遜色。 PART 02用拉、壓代替彎曲的準則 提升結構剛度的另一個重要準則是：盡量使用拉力和壓力來代替彎曲力。 為什么要避免彎曲？ 我們可以通過想象一個簡單的例子來理解彎曲的影響。 假設你拿著一根長木棒，雙手分別抓住它的兩端。如果你用力彎曲它，木棒的中間部分就會發生彎曲，受力較大的地方可能會出現裂紋，甚至斷裂。 為什么會這樣呢？這是因?yàn)閺澢诓牧蟽?nèi)部產生較大的“剪切應力”，這些應力會導致材料在彎曲處發生裂紋，甚至破壞。 這就解釋了為什么我們盡量要避免使用彎曲。尤其在一些對結構穩定性要求高的設計中，比如建筑、橋梁和航空航天領域，過多的彎曲力會削弱材料的耐久性和安全性。 PART 03合理布置支持原則 在機械產品設計中，大家應該可以想象到，支承條件對零件的強度和剛度有著明顯的影響，尤其是在設計軸類零件時，這種影響更為明顯。合理的支撐布置不僅能夠提高零件的承載能力，還能有效減小變形，延長使用壽命。 支承條件對強度和剛度的影響 懸臂支撐：懸臂支撐的支撐條件在這三種支撐方式中是最苛刻的，通常只有一端固定，另一端自由。在這種情況下，施加在懸臂梁上的力都會容易導致產生較大的彎曲變形和撓度（即梁中間的下凹程度）。懸臂梁的最大彎曲力矩（Mmax）和最大撓度相對較大，其強度和剛度在三種基本的支撐類型中是最差的。 簡支：簡支梁的兩端都固定在支撐點上，能更好地分散施加在其上的負載，從而降低彎曲力矩和撓度。相較于懸臂梁，簡支梁具有更高的強度和剛度，因?yàn)樗闹吸c(diǎn)更多，可以更有效地分散受力。 固定端支承：這是支撐條件中更優的一種，將簡支梁的球軸承改為滾子軸承，支撐點由點接觸轉變?yōu)榫€接觸。這種改動能夠有效提高支撐特性，使得梁的強度和剛度得到進一步提升。固定端支承可以承受更大的負載，且產生的撓度更小。 支承條件對強度和剛度的影響（見表1） 表1 支承條件對強度和剛度的影響 PART 04合理確定肋的形狀和尺寸 在大型機械零件的設計中，為了提高產品的強度和剛度，同時減輕重量并節約材料，通常在零件上添加肋。肋的設計不僅可以增強結構的承載能力，還能有效分散應力，提高整體穩定性。以下是關于肋的形狀和尺寸設計的一些重要考慮因素。 1. 肋的設計原則 肋的厚度：肋的厚度通常應比鑄件的壁厚薄，一般取為壁厚的80%左右。 肋的形式：不同形狀的肋在強度和剛度方面表現不同。表2提供了幾種常見肋的斷面形式及其剛度比較，通常情況下，斜肋的效果最佳，能更好地承受彎曲和扭轉應力。 表2 四種斷面形式的剛度比較 用預變形提高剛度減小工作變形準則 許多結構件，如導軌、機架和橫梁，常常在工作載荷的作用下產生下凹變形。為了有效減少這些零件在受力后產生的變形量，可以采用了一種被稱為預變形的設計方法。這種方法通過在零件制造時施加一定的上凸形狀，從而在實際工作中實現更小的變形。 1. 預變形的原理 預變形的基本原理其實就是利用材料的彈性特性。 材料在受力時，具有彈性和塑性兩種基本行為。彈性變形是材料在卸載后能恢復到原始形狀的部分，而塑性變形則是材料在受力后發生永久性變形。預變形設計主要利用了材料的彈性特性，通過合理控制變形，確保在工作載荷下零件能保持在可接受的變形范圍內。 例如，拿起重機的橫梁來說，其在承載重物時會受到巨大的力，這種情況橫梁容易產生較大的下凹變形，影響起重機的穩定性和安全性。通過設計一個上凸的結構，當重物被吊起時，橫梁的變形會減少，從而保持更好的剛度和穩定性。 2. 預變形設計 在進行預變形設計時，需要特別關注以下幾個關鍵方面： 2.1 預變形量的控制 預變形的程度是設計成功的關鍵。預變形量應根據以下因素進行合理計算和調整： ① 載荷大?。侯A(yù)變形量設計應考慮到實際工作載荷的大小和性質。例如，在某些應用中，載荷可能是瞬時的、沖擊性的，而在其他情況下則可能是恒定的、持續的。這種不同的載荷類型對材料的反應也有所不同，設計時需結合具體工況進行分析。 ② 零件幾何形狀：零件的幾何形狀會影響其剛度和變形行為。長細桿與短粗桿在受力時表現出不同的變形特性，因此設計師在計算預變形量時，需要結合零件的形狀特征，確保能夠在外載荷作用下達到最佳效果。 2.2 材料選擇 選擇合適的材料是實現有效預變形設計的另一個重要因素。設計人員在選擇材料時，應考慮以下幾點： ① 材料特性：不同材料具有不同的彈性模量和屈服強度。 材料的彈性模量直接影響其在預變形狀態下的剛度； 塑性特性則決定了材料在受力時的變形行為。 通常，高彈性模量的材料能夠更有效地承受外部載荷，從而在預變形后保持更好的剛度。 設計人員需要根據所選材料的這些特性，計算出適當?shù)念A(yù)變形量，以避免在使用過程中達到或超過材料的屈服強度。 ② 工作條件的適應性：材料在實際工作條件下的表現，包括溫度、濕度、化學腐蝕等環境因素，對選擇合適材料至關重要。例如，在高溫環境下，某些材料可能會軟化，導致剛度降低，因此選擇時要充分考慮這些因素。 2.3 工藝影響 ① 熱處理工藝：在某些情況下，熱處理可以改善材料的性能，增加材料的耐久性和剛度。例如，通過淬火和回火等熱處理工藝，可以提高鋼材的硬度和強度，從而使產品在預變形狀態下保持更好的表現。 ② 表面處理：表面處理工藝（如噴涂、陽極氧化等）可以增強材料的耐腐蝕性和耐磨性，對延長零件的使用壽命有好的作用。因此，設計人員在考慮預變形時，也可以考慮表面處理的選擇。 PART 05提高機械零件接觸面的接觸剛度準則 在機械設計中，接觸面的剛度對整個結構的性能和穩定性也具有一定影響。機械零件的表面粗糙度會導致互相接觸表面發生變形，從而降低接觸剛度。在之前的粗糙度文章《系列三：表面粗糙度究竟對產品有多大影響？（下）》中也講到過這一點。因此，在設計中，應對受力零件接觸面的表面粗糙度參數提出適當?shù)囊蟆?1.接觸剛度的定義 接觸剛度是描述兩個接觸表面在外力作用下，抵抗變形能力的指標。它通常與材料的彈性模量、接觸表面的幾何形狀以及表面粗糙度等因素有關。接觸剛度越高，零件在受力時的變形越小，連接的穩定性也越好。 2. 表面粗糙度的影響 表面粗糙度是描述表面不平整程度的參數。表面越粗糙，接觸面之間的接觸點越少，導致接觸面積減小。這會使得外部載荷集中在少數接觸點上，從而引起局部過度變形，降低整體接觸剛度。 3 表面粗糙度的要求 為保證機械零件在使用過程中的接觸剛度，設計人員應針對受力零件的接觸面設計合理的表面粗糙度參數值。Rz值是表面粗糙度的一種常用參數，表示表面最高點與最低點之間的垂直距離。一般而言，Rz值越小，表面越光滑，接觸剛度越高。 表1提供了螺栓、螺母及壓緊的鋼制零件的壓陷量參考值，數據摘自德國工程師協會的技術準則VD2230，《高強度螺栓連接系統計算》。 表1 螺栓、螺母和壓緊的鋼制零件壓陷量的參考值(摘自VDI2230一2003)

用預變形提高剛度減小工作變形準則



許多結構件，如導軌、機架和橫梁，常常在工作載荷的作用下產生下凹變形。為了有效減少這些零件在受力后產生的變形量，可以采用了一種被稱為預變形的設計方法。這種方法通過在零件制造時施加一定的上凸形狀，從而在實際工作中實現更小的變形。

1. 預變形的原理

預變形的基本原理其實就是利用材料的彈性特性。

材料在受力時，具有彈性和塑性兩種基本行為。彈性變形是材料在卸載后能恢復到原始形狀的部分，而塑性變形則是材料在受力后發生永久性變形。預變形設計主要利用了材料的彈性特性，通過合理控制變形，確保在工作載荷下零件能保持在可接受的變形范圍內。

例如，拿起重機的橫梁來說，其在承載重物時會受到巨大的力，這種情況橫梁容易產生較大的下凹變形，影響起重機的穩定性和安全性。通過設計一個上凸的結構，當重物被吊起時，橫梁的變形會減少，從而保持更好的剛度和穩定性。



2. 預變形設計

在進行預變形設計時，需要特別關注以下幾個關鍵方面：

2.1 預變形量的控制

預變形的程度是設計成功的關鍵。預變形量應根據以下因素進行合理計算和調整：

① 載荷大?。侯A(yù)變形量設計應考慮到實際工作載荷的大小和性質。例如，在某些應用中，載荷可能是瞬時的、沖擊性的，而在其他情況下則可能是恒定的、持續的。這種不同的載荷類型對材料的反應也有所不同，設計時需結合具體工況進行分析。

② 零件幾何形狀：零件的幾何形狀會影響其剛度和變形行為。長細桿與短粗桿在受力時表現出不同的變形特性，因此設計師在計算預變形量時，需要結合零件的形狀特征，確保能夠在外載荷作用下達到最佳效果。



2.2 材料選擇

選擇合適的材料是實現有效預變形設計的另一個重要因素。設計人員在選擇材料時，應考慮以下幾點：

① 材料特性：不同材料具有不同的彈性模量和屈服強度。

材料的彈性模量直接影響其在預變形狀態下的剛度；

塑性特性則決定了材料在受力時的變形行為。

通常，高彈性模量的材料能夠更有效地承受外部載荷，從而在預變形后保持更好的剛度。

設計人員需要根據所選材料的這些特性，計算出適當?shù)念A(yù)變形量，以避免在使用過程中達到或超過材料的屈服強度。



② 工作條件的適應性：材料在實際工作條件下的表現，包括溫度、濕度、化學腐蝕等環境因素，對選擇合適材料至關重要。例如，在高溫環境下，某些材料可能會軟化，導致剛度降低，因此選擇時要充分考慮這些因素。



2.3 工藝影響

① 熱處理工藝：在某些情況下，熱處理可以改善材料的性能，增加材料的耐久性和剛度。例如，通過淬火和回火等熱處理工藝，可以提高鋼材的硬度和強度，從而使產品在預變形狀態下保持更好的表現。



② 表面處理：表面處理工藝（如噴涂、陽極氧化等）可以增強材料的耐腐蝕性和耐磨性，對延長零件的使用壽命有好的作用。因此，設計人員在考慮預變形時，也可以考慮表面處理的選擇。



PART 05提高機械零件接觸面的接觸剛度準則



在機械設計中，接觸面的剛度對整個結構的性能和穩定性也具有一定影響。機械零件的表面粗糙度會導致互相接觸表面發生變形，從而降低接觸剛度。在之前的粗糙度文章《系列三：表面粗糙度究竟對產品有多大影響？（下）》中也講到過這一點。因此，在設計中，應對受力零件接觸面的表面粗糙度參數提出適當?shù)囊蟆?/span>

1.接觸剛度的定義

接觸剛度是描述兩個接觸表面在外力作用下，抵抗變形能力的指標。它通常與材料的彈性模量、接觸表面的幾何形狀以及表面粗糙度等因素有關。接觸剛度越高，零件在受力時的變形越小，連接的穩定性也越好。



2. 表面粗糙度的影響

表面粗糙度是描述表面不平整程度的參數。表面越粗糙，接觸面之間的接觸點越少，導致接觸面積減小。這會使得外部載荷集中在少數接觸點上，從而引起局部過度變形，降低整體接觸剛度。



3 表面粗糙度的要求

為保證機械零件在使用過程中的接觸剛度，設計人員應針對受力零件的接觸面設計合理的表面粗糙度參數值。Rz值是表面粗糙度的一種常用參數，表示表面最高點與最低點之間的垂直距離。一般而言，Rz值越小，表面越光滑，接觸剛度越高。

表1提供了螺栓、螺母及壓緊的鋼制零件的壓陷量參考值，數據摘自德國工程師協會的技術準則VD2230，《高強度螺栓連接系統計算》。

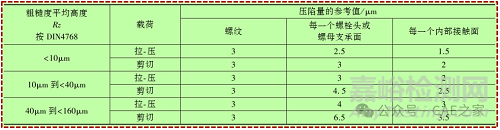

表1 螺栓、螺母和壓緊的鋼制零件壓陷量的參考值(摘自VDI2230一2003)

提高零件剛度的因素：      ①  選擇彈性模量較高的材料      ②  用拉、壓代替彎曲的準則      ③  合理布置支持準則      ④  合理確定肋的形狀和尺寸      ⑤  用預變形提高剛度減小工作變形準則      ⑥  提高機械零件接觸面的接觸剛度準則 PART 01選擇彈性模量較高的材料 在提升結構剛度時，材料的選擇是比較重要的一個環節。 如何選擇合適的材料？ （1）了解材料的彈性模量：不同材料的彈性模量差異很大。 在常用的工業金屬中，鋼材的彈性模量是最高的，注意，這里說的是常見的工業金屬。具體來說，碳鋼和合金鋼的彈性模量約為 206 GPa，它們在承受較大負載時不易變形，因而非常適合制造要求高剛度的零件。 銅合金和鋁合金的彈性模量大約為鋼的 1/3 到 1/2，即在 70 GPa 到 100 GPa 之間。這些材料雖然在重量和耐腐蝕性方面表現優異，但在剛度方面明顯遜色。 PART 02用拉、壓代替彎曲的準則 提升結構剛度的另一個重要準則是：盡量使用拉力和壓力來代替彎曲力。 為什么要避免彎曲？ 我們可以通過想象一個簡單的例子來理解彎曲的影響。 假設你拿著一根長木棒，雙手分別抓住它的兩端。如果你用力彎曲它，木棒的中間部分就會發生彎曲，受力較大的地方可能會出現裂紋，甚至斷裂。 為什么會這樣呢？這是因?yàn)閺澢诓牧蟽?nèi)部產生較大的“剪切應力”，這些應力會導致材料在彎曲處發生裂紋，甚至破壞。 這就解釋了為什么我們盡量要避免使用彎曲。尤其在一些對結構穩定性要求高的設計中，比如建筑、橋梁和航空航天領域，過多的彎曲力會削弱材料的耐久性和安全性。 PART 03合理布置支持原則 在機械產品設計中，大家應該可以想象到，支承條件對零件的強度和剛度有著明顯的影響，尤其是在設計軸類零件時，這種影響更為明顯。合理的支撐布置不僅能夠提高零件的承載能力，還能有效減小變形，延長使用壽命。 支承條件對強度和剛度的影響 懸臂支撐：懸臂支撐的支撐條件在這三種支撐方式中是最苛刻的，通常只有一端固定，另一端自由。在這種情況下，施加在懸臂梁上的力都會容易導致產生較大的彎曲變形和撓度（即梁中間的下凹程度）。懸臂梁的最大彎曲力矩（Mmax）和最大撓度相對較大，其強度和剛度在三種基本的支撐類型中是最差的。 簡支：簡支梁的兩端都固定在支撐點上，能更好地分散施加在其上的負載，從而降低彎曲力矩和撓度。相較于懸臂梁，簡支梁具有更高的強度和剛度，因?yàn)樗闹吸c(diǎn)更多，可以更有效地分散受力。 固定端支承：這是支撐條件中更優的一種，將簡支梁的球軸承改為滾子軸承，支撐點由點接觸轉變?yōu)榫€接觸。這種改動能夠有效提高支撐特性，使得梁的強度和剛度得到進一步提升。固定端支承可以承受更大的負載，且產生的撓度更小。 支承條件對強度和剛度的影響（見表1） 表1 支承條件對強度和剛度的影響 PART 04合理確定肋的形狀和尺寸 在大型機械零件的設計中，為了提高產品的強度和剛度，同時減輕重量并節約材料，通常在零件上添加肋。肋的設計不僅可以增強結構的承載能力，還能有效分散應力，提高整體穩定性。以下是關于肋的形狀和尺寸設計的一些重要考慮因素。 1. 肋的設計原則 肋的厚度：肋的厚度通常應比鑄件的壁厚薄，一般取為壁厚的80%左右。 肋的形式：不同形狀的肋在強度和剛度方面表現不同。表2提供了幾種常見肋的斷面形式及其剛度比較，通常情況下，斜肋的效果最佳，能更好地承受彎曲和扭轉應力。 表2 四種斷面形式的剛度比較 用預變形提高剛度減小工作變形準則 許多結構件，如導軌、機架和橫梁，常常在工作載荷的作用下產生下凹變形。為了有效減少這些零件在受力后產生的變形量，可以采用了一種被稱為預變形的設計方法。這種方法通過在零件制造時施加一定的上凸形狀，從而在實際工作中實現更小的變形。 1. 預變形的原理 預變形的基本原理其實就是利用材料的彈性特性。 材料在受力時，具有彈性和塑性兩種基本行為。彈性變形是材料在卸載后能恢復到原始形狀的部分，而塑性變形則是材料在受力后發生永久性變形。預變形設計主要利用了材料的彈性特性，通過合理控制變形，確保在工作載荷下零件能保持在可接受的變形范圍內。 例如，拿起重機的橫梁來說，其在承載重物時會受到巨大的力，這種情況橫梁容易產生較大的下凹變形，影響起重機的穩定性和安全性。通過設計一個上凸的結構，當重物被吊起時，橫梁的變形會減少，從而保持更好的剛度和穩定性。 2. 預變形設計 在進行預變形設計時，需要特別關注以下幾個關鍵方面： 2.1 預變形量的控制 預變形的程度是設計成功的關鍵。預變形量應根據以下因素進行合理計算和調整： ① 載荷大小：預變形量設計應考慮到實際工作載荷的大小和性質。例如，在某些應用中，載荷可能是瞬時的、沖擊性的，而在其他情況下則可能是恒定的、持續的。這種不同的載荷類型對材料的反應也有所不同，設計時需結合具體工況進行分析。 ② 零件幾何形狀：零件的幾何形狀會影響其剛度和變形行為。長細桿與短粗桿在受力時表現出不同的變形特性，因此設計師在計算預變形量時，需要結合零件的形狀特征，確保能夠在外載荷作用下達到最佳效果。 2.2 材料選擇 選擇合適的材料是實現有效預變形設計的另一個重要因素。設計人員在選擇材料時，應考慮以下幾點： ① 材料特性：不同材料具有不同的彈性模量和屈服強度。 材料的彈性模量直接影響其在預變形狀態下的剛度； 塑性特性則決定了材料在受力時的變形行為。 通常，高彈性模量的材料能夠更有效地承受外部載荷，從而在預變形后保持更好的剛度。 設計人員需要根據所選材料的這些特性，計算出適當?shù)念A(yù)變形量，以避免在使用過程中達到或超過材料的屈服強度。 ② 工作條件的適應性：材料在實際工作條件下的表現，包括溫度、濕度、化學腐蝕等環境因素，對選擇合適材料至關重要。例如，在高溫環境下，某些材料可能會軟化，導致剛度降低，因此選擇時要充分考慮這些因素。 2.3 工藝影響 ① 熱處理工藝：在某些情況下，熱處理可以改善材料的性能，增加材料的耐久性和剛度。例如，通過淬火和回火等熱處理工藝，可以提高鋼材的硬度和強度，從而使產品在預變形狀態下保持更好的表現。 ② 表面處理：表面處理工藝（如噴涂、陽極氧化等）可以增強材料的耐腐蝕性和耐磨性，對延長零件的使用壽命有好的作用。因此，設計人員在考慮預變形時，也可以考慮表面處理的選擇。 PART 05提高機械零件接觸面的接觸剛度準則 在機械設計中，接觸面的剛度對整個結構的性能和穩定性也具有一定影響。機械零件的表面粗糙度會導致互相接觸表面發生變形，從而降低接觸剛度。在之前的粗糙度文章《系列三：表面粗糙度究竟對產品有多大影響？（下）》中也講到過這一點。因此，在設計中，應對受力零件接觸面的表面粗糙度參數提出適當?shù)囊蟆?1.接觸剛度的定義 接觸剛度是描述兩個接觸表面在外力作用下，抵抗變形能力的指標。它通常與材料的彈性模量、接觸表面的幾何形狀以及表面粗糙度等因素有關。接觸剛度越高，零件在受力時的變形越小，連接的穩定性也越好。 2. 表面粗糙度的影響 表面粗糙度是描述表面不平整程度的參數。表面越粗糙，接觸面之間的接觸點越少，導致接觸面積減小。這會使得外部載荷集中在少數接觸點上，從而引起局部過度變形，降低整體接觸剛度。 3 表面粗糙度的要求 為保證機械零件在使用過程中的接觸剛度，設計人員應針對受力零件的接觸面設計合理的表面粗糙度參數值。Rz值是表面粗糙度的一種常用參數，表示表面最高點與最低點之間的垂直距離。一般而言，Rz值越小，表面越光滑，接觸剛度越高。 表1提供了螺栓、螺母及壓緊的鋼制零件的壓陷量參考值，數據摘自德國工程師協會的技術準則VD2230，《高強度螺栓連接系統計算》。 表1 螺栓、螺母和壓緊的鋼制零件壓陷量的參考值(摘自VDI2230一2003)
