GB/T 228.1-2021金屬材料室溫拉伸試驗流程及要點摘要

嘉峪檢測網        2025-11-28 09:27

室溫拉伸試驗流程:

檢查設備狀態及校準狀態→檢查委托單及規范要求→試樣尺寸測量及記錄→試驗軟件參數設置→試樣裝夾→按預定程序檢測→確認曲線及數據→打印記錄或電子存檔。

1 室溫拉伸

1.1最新版規范:

GBT 228.1—2021金屬材料 拉伸試驗 第1部分:室溫試驗方法(ISO 6892-1,MOD)

1.2 被代替規范:

GBT 228.1—2010金屬材料 拉伸試驗 第1部分:室溫試驗方法
GBT 228—2002金屬材料 室溫拉伸試驗方法
GBT 228—1987金屬拉伸試驗方法

1.3 相關規范:

GB/T 16865—2023變形鋁、鎂及其合金加工制品拉伸試驗用試樣及方法
GB/T 34505—2017銅及銅合金材料 室溫拉伸試驗方法
GB/T 32498—2016金屬基復合材料 拉伸試驗 室溫試驗方法
YB/T 4334—2013金屬箔材室溫拉伸試驗方法
ISO 6892-1:2019金屬材料 試驗方法  第1部分:室溫拉伸試驗方法(GB/T 228.1修改采用)
ASTM A370-24鋼產品機械性能試驗的標準試驗方法和定義
ASTM E8/E8M-24金屬材料拉伸試驗標準試驗方法(E8標距4D,E8M標距5D)
HB 5143—1996金屬室溫拉伸試驗方法
HB 5145—1996金屬管材室溫拉伸試驗方法
HB 5214—1996金屬室溫缺口拉伸試驗方法
JIS Z2241:2022金屬材料室溫拉伸試驗方法
GB/T 38841—2020力學性能測量 反應后的Nb3Sn復合超導線室溫拉伸試驗方法
GB/T 36611—2018力學性能測量 Ag和或Ag合金包套Bi-2223和Bi-2212復合超導體室溫拉伸試驗方法
EN 10002-1:2001金屬材料—拉伸試驗 第一部分:室溫試驗方法(已被ISO 6892-1代替)

1.4 規范理解要點

1.4.1 常測規范的力學指標名稱、符號及單位

GB/T228.1:抗拉強度Rm(MPa)、上屈服強度ReH(MPa)、下屈服強度ReL(MPa)、非比例延伸強度Rp0.2或Rp0.02(MPa)、斷后伸長率A(%)、斷面收縮率Z(%)
ASTM A370、ASTM E8/E8M:抗拉強度TS(MPa,Tensile Strength)、上屈服強度ReH(MPa)、下屈服強度ReL(MPa)、非比例延伸強度YSp0.2(MPa,Yield Strength(0.2 % offset))、斷后伸長率E(%,Elongation)、斷面收縮率RA(%,Reduction of Area)

1.4.2 相關定義和術語

3 定義和術語:

標距L(在測試的任一時刻,用于測量試樣伸長的平行部分長度),
原始標距L0(室溫下施力前的試樣標距),
斷后標距Lu(在室溫下將斷后的兩部分試樣緊密地對接在一起,保證兩部分的軸線位于同一直線上,測量試樣斷裂后的標距),
平行長度Lc(試樣平行縮減部分的長度),
引伸計標距Le(用引伸計測量試樣延伸時所使用引伸計初始標距長度),
應變速率eLe(用引伸計標距測量時單位時間的應變增加值),
橫梁移位速率νc,
伸長(試驗期間任一時刻原始標距的增量),
伸長率(原始標距的伸長與原始標距之比,以%表示),
斷后伸長率A(斷后標距的殘余伸長與原始標距之比,以%表示),
引伸計標距Le(用引申計測量試樣延伸時所使用引伸計初始標距長度),
延伸(試驗期間任一時刻引伸計標距的增量),
延伸率(用引伸計標距計算的延伸百分率),
試驗速率(試驗期間使用的速率),
應變速率(用引伸計標距測量時單位時間的應變增加值),
橫梁位移速率(單位時間橫梁位移的增加),
應力速率(單位時間應力的增加),
斷面收縮率(斷裂后試樣橫截面積的最大縮減量與原始橫截面積之比,以%表示),
最大力Fm(“連讀屈服的金屬材料”試驗期間試樣所承受的最大的力;“不連讀屈服的金屬材料”在加工硬化開始之后,試樣所承受的最大的力),
應力R(試驗期間任一時刻的力與試樣原始橫截面積之商),
抗拉強度Rm(相應的最大力對應的應力),
屈服強度(當金屬材料呈現屈服現象時,在試驗期間金屬材料產生塑性變形而力不增加的應力點),
上屈服強度ReH(試樣發生屈服而力首次下降前的最大應力),
下屈服強度ReL(在屈服區間,不計初始瞬時效應時的最小應力),
規定塑性延伸強度Rp(塑性延伸等于規定的引伸計標距百分率時對應的應力,Rp0.2表示規定塑性延伸率為0.2%時的應力),
彈性模量E(在彈性范圍內應力變化和延伸率變化的商乘以100%,單位GPa)

1.4.3 測試重點關注
GB/T228.1:

5 原理

試驗應在10℃~35℃的室溫進行(對溫度嚴格的試驗,試驗溫度應為23℃±5℃);

6.1.1 試樣一般要求

試樣橫截面積可為圓形、矩形、多邊形、環形,特殊情況下可為某些等截面形狀。
試樣原始標距與橫截面積有L0=k 關系者稱為比例試樣。

 國際上使用的比例系數(k)的值為5.65。原始標距應不小于15mm,當試樣橫截面積太小,以致采用比例系數(k)為5.65的值不能符合這一最小標距要求時,可以采用較高的比例系數或采用非比例試樣。
注:選用小于20mm標距的試樣,測量斷后伸長率不確定度可能增加。
非比例試樣其原始標距(L0)與原始橫截面積(S0)無關。

7 原始橫截面積的測定

建議測量試驗橫截面積時,在試樣平行長度區域最少三個不同位置進行測量(一般常在試樣平行段的兩端及中心部位測量互成90°直徑)。
原始橫截面積(S0)是根據測量的實際尺寸計算橫截面積的平均值。

8 原始標距和引伸計標距

8.1 原始標距的選擇

原始標距為5.65時符號A不寫下腳標,其他比例試樣以下腳標說明所使用的比例系數,如A11.3

注:

對于非比例試樣,符號A宜附以下腳標說明所使用的原始標距(以mm表示),例如,A50 mm,A80 mm。

8.2 原始標距的標記

對于斷后伸長率A的手動測定,原始標距L0的兩端應使用細小的點或線進行標記,但不能使用引起過早斷裂的標記。原始標距應以±1%的準確度標記。
對于比例試樣,如果原始標距的計算值與其標記值之差小于10%L0,可將原始標距的計算值按GB/T 8170修約至最接近5mm的倍數。

8.3 引伸計標距的選擇

對于測定屈服強度和規定強度性能,Le宜盡可能覆蓋試樣平行長度。這將保證引伸計檢測到發生在試樣上的全部屈服。理想的Le應大于0.5L0但小于約0.9Lc。最大力時或在最大力之后的性能,推薦Lc等于L0或近似等于L0,但測定斷后伸長率時Le應等于L0。

9 試驗設備的準確度

試驗機的測力系統準確度應為1級或優于1級。
引伸計的準確度級別應使用1級或優于1級(測定ReH、ReL、Rp0.2、Rp0.02等)。
引伸計的準確度級別應使用1級或優于1級(測定Rm、A等)。

10 試驗要求

10.1 設定試驗力零點

在試驗加載鏈裝配完成后,試樣兩端被夾持之前,應設定力測量系統的零點。一旦設定了力值零點,在試驗期間力值測量系統不應再發生變化。

10.2 試樣的夾持方法

宜確保夾持的試樣受軸向拉力的作用,盡量減小彎曲。這對試驗脆性材料或測定規定塑性延伸強度、規定總延伸強度、規定殘余延伸強度或屈服強度時尤為重要。

10.3 試驗速率

除非另有規定,只要滿足本文件的要求,方法A1、方法A2或方法B,以及試驗速率的選擇由樣品提供者或其指定實驗室來決定。

10.3.2 基于應變速率的試驗速率
方法A1閉環,應變速率是基于引伸計的反饋而得到,
方法A2開環,應變速率是根據平行長度估計的,即通過控制平行長度與需要的應變速率相乘得到的橫梁位移速率來實現:

10.3.2.2 測定上屈服強度(ReH)或規定延伸強度(Rp、Rt和Rr)的應變速率
在測定ReH、Rp、Rt和Rr時應變速率應盡可能保持恒定。在測定這些性能時應選用范圍1(0.000 07 s-1,相對偏差±20%)和范圍2(0.000 25 s-1,相對偏差±20%,如果沒有其他規定,推薦選取該速率)。注:如果試驗機不能直接進行應變速率控制應采用方法A2。

10.3.2.3 測定下屈服強度(ReL)或屈服點延伸率(Ae)的應變速率
上屈服強度之后,在測定下屈服強度和屈服點延伸率時,應保持范圍2(0.000 25 s-1,相對偏差±20%,測定ReL時推薦該速率)和范圍3(0.002 s-1,相對偏差±20%)之一的平行長度應變速率的估計值范圍,直到不連續屈服結束。

10.3.2.4 測定抗拉強度(Rm),斷后伸長率(A),最大力下的總延伸率(Agt),最大力下的塑性延伸率(Ag)和斷面收縮率(Z)的應變速率
在測定屈服強度或塑性延伸強度后,根據試樣平行長度估計的應變速率在范圍2(0.000 25 s-1,相對偏差±20%)或范圍3(0.002 s-1,相對偏差±20%)或范圍4(0.0067 s-1,相對偏差±20%(0.4 min-1,相對偏差±20%),如果沒有其他規定,推薦選擇該速率)。如果拉伸試驗只測定抗拉強度,范圍3或范圍4內德任一平行長度應變速率的估計值可適用于整個試驗。

10.3.3 基于應力速率的試驗速率(方法B)

10.3.3.1 通則
試驗速率取決于材料特性并符合10.3.3.2.1~10.3.3.2.5和10.3.3.3。如果沒有其他規定,在應力達到規定屈服強度的一半之前,可以采用任意的試驗速率。超過這點以后試驗速率應滿足10.3.3.2.1~10.3.3.2.5和10.3.3.3的規定。
注:這里的方法B的意圖并非是保持恒定的應力速率或閉環載荷的控制的應力速率控制去測定屈服性能,而只是設定橫梁位移速率以實現在彈性區域的目標應力速率。

10.3.3.2 測定屈服強度和規定強度的試驗速率

10.3.3.2.1 上屈服強度(ReH):試驗機橫梁位移速率應盡可能保持恒定,并使相應的應力速率在表3規定的范圍內。

11 上屈服強度的測定

上屈服強度(ReH)可從力-延伸曲線圖或峰值力顯示器上測得,定義為力首次下降前的最大力值對的應力。ReH由該力除以試樣的原始橫截面積算得到(見圖2)。

12 下屈服強度的測定

下屈服強度(ReL)可以從力-延伸曲線圖測得,定義為不計初始瞬時效應時屈服階段中的最小力所對應的應力。ReL由該力除以試樣的原始橫截面積計算得到(見圖2)。
對于上、下屈服強度位置判定的基本原則如下:

a)屈服前的第1個峰值應力(第1個極大值應力)判為上屈服強度,不管其后的峰值應力比它大或比它小。
b)屈服階段中如呈現兩個或兩個以上的谷值應力,舍去第1個谷值應力(第1個極小值應力)不計,取其余谷值應力中之最小者判為下屈服強度。如只呈現1個下降谷,此谷值應力判為下屈服強度。
c)屈服階段中呈現屈服平臺,平臺應力判為下屈服強度;如呈現多個而且后者高于前者的屈服平臺,判第1個平臺應力為下屈服強度。
d)正確的判定結果是下屈服強度低于上屈服強度。
在材料呈現明顯屈服且不需測定屈服點延伸率的情況下:為提高試驗效率,可以報告在上屈服強度之后延伸率為0.25%范圍以內的最低應力為下屈服強度,不考慮任何初始瞬時效應。用此方法測定下屈服強度后,試驗速率可以按照10.3.2.4或10.3.3.3增加。試驗報告應注明使用了此簡捷方法。

13 規定塑性延伸強度的測定

13.1 根據力-延伸曲線圖測定規定塑性延伸強度(Rp)。在曲線圖上,畫一條與曲線的彈性直線段部分平行的直線,且在延伸軸上彈性直線段部分與此直線段的距離等于規定塑性延伸率,例如0.2%。此平行線與曲線的交截點給出相應于所求規定塑性延伸強度的力。此力除以試樣原始橫截面積(S0)得到規定塑性延伸強度(見圖3)。
如力-延伸曲線圖的彈性直線部分不能明確地確定,以致不能以足夠的準確度劃出這一平行線,推薦采用如下方法(見圖6)。

GB/T 228.1-2021金屬材料室溫拉伸試驗流程及要點摘要

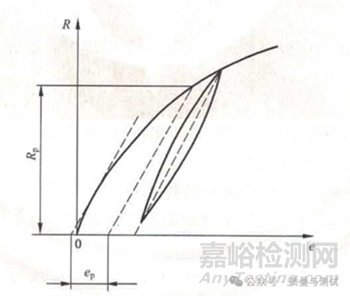

標引符號說明:e——延伸率;ep——規定塑性延伸率;R——應力;Rp——規定塑性延伸強度;

圖6 規定塑性延伸強度(Rp)

19 斷裂總延伸率的測定

在用引伸計得到的力-延伸曲線圖上測定斷裂總延伸。斷裂總延伸率(A,)按照公式(5)計算:

20 斷后伸長率的測定

20.1 應按照3.4.2的定義測定斷后伸長率。

為了測定斷后伸長率,應將試樣斷裂的部分仔細地配接在一起使其軸線處于同一直線上,并采取特別措施確保試樣斷裂部分適當接觸后測量試樣斷后標距。這對小橫截面試樣和低伸長率試樣尤為重要。

按公式計算斷后伸長率(A):A=(Lu-L0)/L0*100

如規定的最小斷后伸長率小于5%,建議采取特殊方法進行測定(見附錄M)。

原則上只有斷裂處與最接近的標距標記的距離不小于原始標距的三分之一情況方為有效。但斷后伸長率大于或等于規定值,不管斷裂位置處于何處測量均為有效。如斷裂處與最接近的標距標記的距離小于原始標距的三分之一時,可采用附錄N規定的移位法測定斷后伸長率。

20.2 能用引伸計測定斷裂延伸的試驗機,引伸計標距應等于試樣原始標距,無需標出試樣原始標距的標記。以斷裂時的總延伸作為伸長測量時,為了得到斷后伸長率,應從總延伸中扣除彈性延伸部分。

注:僅當標距或引伸計標距、橫截面的形狀和面積均為相同時,或當比例系數(k)相同時,斷后伸長率才具有可比性。

21 斷面收縮率的測定

如必要,應將試樣斷裂部分仔細地配接在一起,使其軸線處于同一直線上。

對于圓形試樣,測量相互垂直兩個方向上的直徑取其平均值計算最小橫截面積(Su)。

在進行讀數時,應注意確保斷裂面沒有移位。

按照公式計算斷面收縮率:Z=(S0-Su)/S0*100

建議斷裂后最小橫截面積的測定準確到±2%(見圖13)。

對于小直徑的圓試樣或其他橫截面形狀的試樣,斷后橫截面積的測量準確度達到±2%很困難。

22 試驗結果數值的修約

試驗測定的性能結果數值應按照相關產品標準的要求進行修約。如未規定具體要求,應根據GB/T 8170按如下要求進行修約:

——強度性能值修約至1MPa;
——屈服點延伸率修約至0.1%,其他延伸率和斷后伸長率修約至0.5%;
——斷面收縮率修約至1%。

附錄G 厚度等于或大于3mm板材和扁材以及直徑或厚度等于或大于4mm線材、棒材和型材使用的試樣類型

G.1 試樣的形狀

通常,試樣進行機加工。平行長度和夾持頭部之間應以過渡弧連接,試樣頭部形狀應適合于試驗機夾頭的夾持(見圖13)。夾持端和平行長度之間的過渡弧的最小半徑應為:

a)圓形橫截面試樣,不小于0.75d;

b)其他試樣,不小于12mm。
試樣原始橫截面積可以為圓形、方形、矩形或特殊情況時為其他形狀。矩形橫截面試樣,推薦其寬厚比不超過8:1。
一般機加工的圓形橫截面試樣其平行長度的直徑不應小于3mm。

G.2 試樣的尺寸

G.2.1 機加工試樣的平行長度
平行長度Lc應至少等于:
a)L0+d0/2對于圓形橫面試樣;
b)L0+1.5
對于圓形橫截面以外的比例試樣;
c)L0+(b0/2)對于非比例試樣(見表G.3)
對于仲裁試驗,平行長度應為L0+2d0或L0+2,除非材料尺寸不足夠。

G.2.3.1 比例試樣
通常,使用比例試樣時原始標距(L0)與原始橫截面積(S0)滿足公式(G.1):L0=kGB/T 228.1-2021金屬材料室溫拉伸試驗流程及要點摘要
其中比例系數(k)通常取值5.65,也可以取11.3。
圓形橫截面比例試樣d0有25,20,15,10,8,6,5,3(mm);過渡弧r≥0.75d0。優先采用d0為20,10,5(mm)的試樣。
矩形橫截面比例試樣b0有12.5,15,20,25,30(mm);過渡弧r≥12 mm。優先采用比例系數k=5.65的比例試樣。

G.2.3.2 非比例試樣
如果相關的產品標準有規定,允許使用非比例試樣。矩形橫截面非比例試樣尺寸見表G.3。
平行長度不應小于L0+b0/2。對于仲裁試驗,平行長度應為Lc=L0+2b0,除非材料尺寸不足夠。
矩形橫截面非比例試樣b0有12.5±0.5(L0=50),20±0.5(L0=80),25±0.7(L0=200),38±0.7(L0=200),40±0.7(L0=200),過渡弧r≥12 mm。

G.3.2尺寸公差

注:如果用名義尺寸計算原始橫截面積的標稱值(S0)無需測量試樣直徑且試樣的直徑不應超出公差尺寸范圍。

G.3.3 形狀公差

注:沿其平行長度最大直徑與最小直徑之差。

表G.4試樣橫向尺寸公差:

直徑d0=3~6mm,尺寸公差±0.02,形狀公差0.03
直徑d0=>6~10mm,尺寸公差±0.03,形狀公差0.04
直徑d0=>10~18mm,尺寸公差±0.05,形狀公差0.04
直徑d0=>18~30mm,尺寸公差±0.10,形狀公差0.05
以上是機加工的圓形橫截面直徑和四面機加工的矩形橫截面試樣橫向尺寸。
直徑d0=3~6mm,尺寸公差±0.02,形狀公差0.03
直徑d0=>6~10mm,尺寸公差±0.03,形狀公差0.04
直徑d0=>10~18mm,尺寸公差±0.05,形狀公差0.06
直徑d0=>18~30mm,尺寸公差±0.10,形狀公差0.12
直徑d0=>30~50mm,尺寸公差±0.15,形狀公差0.15

以上是兩面機加工的矩形橫截面試樣橫向尺寸。

G.4 原始橫截面積的測定

對于圓形橫截面和四面機加工的矩形橫截面試樣,如果試樣的尺寸公差和形狀公差均滿足表G.4的要求,可以用名義尺寸計算原始橫截面積。對于所有其他類型的試樣,應根據測量的原始試樣尺寸計算原始橫截面積(S0)測量每個尺寸應準確到±0.5%。

附錄M 斷后伸長率低于5%的測定方法

在測定小于5%的斷后伸長率時應加倍小心。

推薦的方法如下:

試驗前在平行長度的兩端處做一很小的標記。使用一對針尖的分規,將半徑調到標距長度,分別以標記為圓心劃一圓弧。拉斷后,將斷裂的試樣置于一裝置上,最好借助螺絲施加軸向力,以使其在測量時牢固地對接在一起。以最接近斷裂的原圓心為圓心,以相同的半徑劃第二個圓弧。用工具顯微鏡或其他合適的儀器測量兩個圓弧之間的距離即為斷后伸長,準確到±0.02mm。為使劃線清晰可見,試驗前可在樣品表面涂上一層染料。

附錄N 移位法測定斷后伸長率

N.1 為了避免由于試樣斷裂位置不符合20.1所規定的條件而必須報廢試樣,可以使用如下方法:

a)試驗前將試樣原始標距細分為5mm(推薦)到10mm的N等份;
b)試驗后,以符號X表示斷裂后試樣短段的標距標記,以符號Y表示斷裂試樣長段的等分標記,此標記與斷裂處的距離最接近于斷裂處至標距標記X的距離。

N.2 如X與Y之間的分格數為n,按如下測定斷后伸長率:

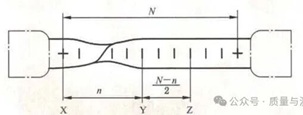

a)如N-n為偶數,測量X與Y之間的距離lXY和測量從Y至距離為(N-n)/2個分格的Z標記之間的距離lYZ。按照公式(A=(lXY+2lYZ-L0)/L0×100)計算斷后伸長率。

GB/T 228.1-2021金屬材料室溫拉伸試驗流程及要點摘要

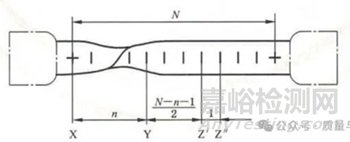

b)如N-n為奇數,測量X與Y之間的距離,和測量從Y至距離分別為(N-n-1)/2和(N-n+1)/2個分格的Z'和Z”標記之間的距離lYZ’和lYZ”。按照公式(A=(lXY+lYZ’+lYZ”-L0)/L0×100)計算斷后伸長率。

GB/T 228.1-2021金屬材料室溫拉伸試驗流程及要點摘要

標引符號說明:

n——X與Y之間的間隔數;
N——等分的份數;
X——試樣較短部分的標距標記;
Y——試樣較長部分的標距標記;
Z,Z’,Z”——分度標記。
注:試樣頭部形狀僅為示意性。

GB/T 228.1-2021金屬材料室溫拉伸試驗流程及要點摘要
