一、導語
作為電子設備的“能量開關”，MOSFET（金屬 - 氧化物半導體場效應晶體管）的可靠性直接決定了產品的穩定運行。從消費電子到新能源汽車，從工業控制到航空航天，MOSFET 無處不在 —2024 年全球市場規模已達 150.5 億美元，中國市場占比超 40%，高壓 MOSFET 更是以 30% 以上的年增速成為新能源領域的核心器件。然而，過壓、過流、高溫、輻射等因素都可能導致其失效。本文將從基本特性出發，拆解 MOSFET 的失效密碼，結合真實案例給出防范方案，為工程師和電子愛好者提供專業參考。
二、MOSFET 的基本特性

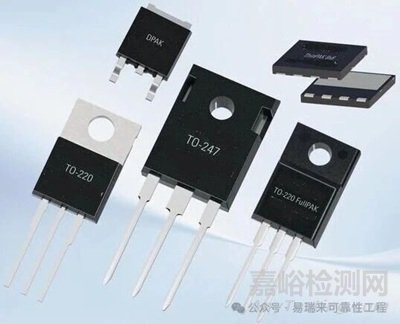

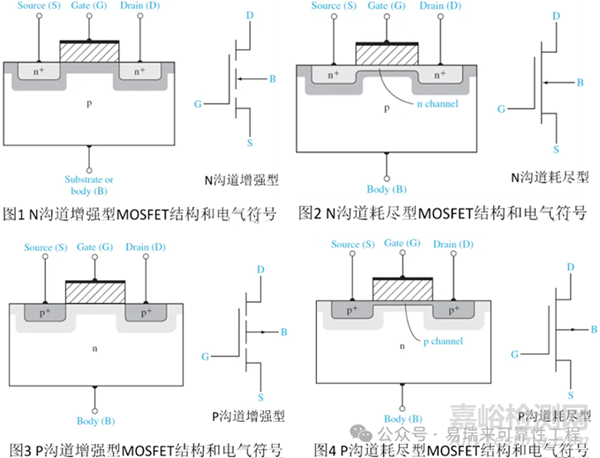

MOSFET是通過柵極電場控制漏極電流的半導體器件，核心結構由源極（S）、漏極（D）、柵極（G）和襯底組成，柵極與溝道之間通過極薄的氧化層（通常僅幾納米）實現電隔離，這也是其最關鍵的結構特征。
其核心特性可概括為三點：
1. 控制特性：柵極輸入阻抗極高，僅需微弱電場即可控制大電流，開關速度快，適合高頻應用場景；
2. 功率特性：采用條形平面等優化設計的功率MOSFET，單位硅面積導通電阻極低，且能在 175℃的高溫結溫范圍內穩定工作；
3. 耐受特性：部分型號具備重復雪崩擊穿能力，可在特定過載條件下臨時承受能量沖擊，但超出極限會導致永久性損壞。
關鍵參數包括擊穿電壓（BVds）、導通電阻（Rds (on)）、最大漏極電流（Id）和結溫（Tjmax），這些參數的設計裕量直接影響器件的抗失效能力。
三、MOSFET 的主要失效模式和機理
MOSFET的失效本質是內部結構或電學特性被破壞，常見失效模式及機理如下：
|
失效模式
|
核心機理
|
典型誘因
|
|
柵極氧化層擊穿
|
氧化層電場強度超過耐受極限，導致絕緣性能永久喪失
|
靜電放電（ESD）、柵源過壓、浪涌沖擊
|
|
熱失效
|
結溫持續超過額定值，引發金屬化層熔斷或半導體材料劣化
|
過流、散熱不良、高頻開關損耗過大
|
|
雪崩擊穿失效
|
漏源電壓超過BVds，導致雪崩電流過大，能量累積超過器件承受極限
|
電感負載關斷、電源浪涌、短路故障
|
|
熱循環疲勞
|
反復冷熱交替導致封裝應力累積，引發鍵合線脫落或焊點開裂
|
環境溫度劇烈變化、功率循環沖擊
|
|
輻射損傷
|
高能粒子轟擊導致氧化層產生陷阱電荷，或晶格結構破壞
|
太空輻射、核輻射環境
|
注：柵極氧化層擊穿和熱失效占所有 MOSFET失效案例的70% 以上，且多與電路設計裕量不足、生產過程中 ESD 管控不良、或應用環境超出規格有關。
四、MOSFET 失效根因分析案例
1、失效現象
單板在調測時，工作人員在插拔單板時發現有打火現象，懷疑緩啟動電路有問題。于是測試緩啟動電路的相關器件，發現緩啟動開關MOS管IRF540（Q1）已經失效，表現為G-D-S全部互相短路。然后測試其他單板，發現有十幾塊單板也有同樣的問題。
2、分析過程
2.1外觀檢查
MOS管外觀正常（TO-220封裝），未發現燒毀痕跡。

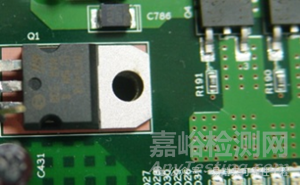

圖 5 MOS管在板情況
2.2 電氣檢查
進行I-V曲線測試，發現G-D-S三個極之間均為短路。
2.3 解剖檢查
用化學方法解剖2顆失效品，在顯微鏡下觀察芯片表面，發現芯片表面嚴重?zé)龤А?/span>

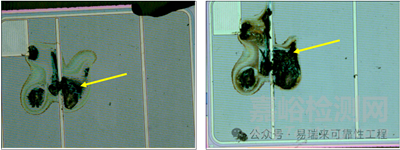

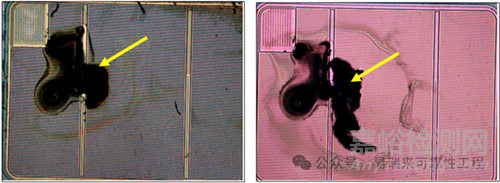

圖 6 2pcs 失效品的解剖照片
2.4 應用分析
有多個DC/DC二次電源模塊，所有電源模塊（不會同時使用）共用一路緩啟動電路。使用這個 MOSFET 的緩啟動電路是按照分離器件的緩啟動電路規范進行設計。如下圖 7。

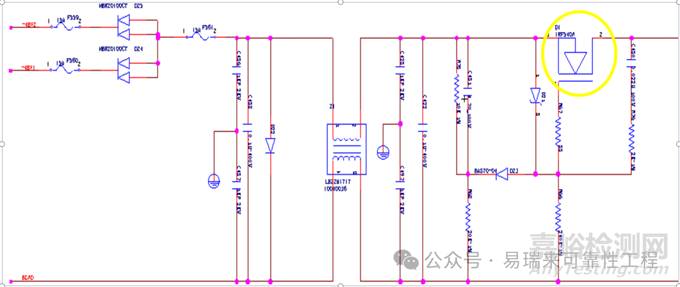

圖 7 緩啟動電路及 MOSFET 位置（黃圈）
該電源模塊額定輸出為48V/20A，一般為單板提供－53V或－57V輸入。
緩啟動電路中的開關MOS管失效，可能和下面幾種有關：
1）是否為從屬失效？
對單板上緩啟動電路相關的器件及負載進行測試，未發現有其它器件失效，也未發現有負載短路現象。將失效的MOS管取下，換上新的MOS管后，單板工作正常。這些說明單板上只有MOS管失效，不是由于其他器件的失效導致MOS管從屬失效。
2）是否瞬態功率過大，導致MOS管結溫超過最大值燒毀？
首先，調查發現以下現象：
單板有的用－53V供電，有的用－57V供電，－57V供電的單板更容易引起MOS管失效。單板用-57V供電，上電瞬間MOS管即燒毀。
2.5 復現實驗
從上面可以看出，加高一點電壓或增大負載電容都能加劇MOS管的失效。且MOS管的燒毀是瞬間的。
按照上面2）的方法，復現了失效現象。發現在緩啟動未完成時，MOS管即燒毀短路，且換用同其他廠家的IRF540進行實驗，同樣會發生此問題。示波器測試的緩啟動波形如下：

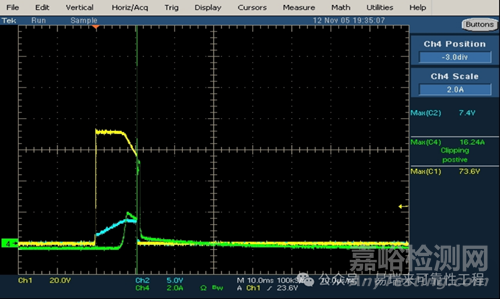

圖2-5 緩啟期間MOS管燒毀（CH1－Vds，CH2－Vgs，CH4－電源輸出電流）
將燒毀芯片解剖，發現燒毀的形貌一致，均屬于過功率燒毀的形貌，如下圖 8。
圖8 模擬失效品（2pcs) 解剖照片,可見和圖 6 一致
可以得出結論，MOS管是在緩啟動過程中，由于瞬態功率過大，超過了MOS管的SOA曲線，導致芯片結溫超過175℃，瞬間使芯片燒毀。
2.6 仿真分析
進一步通過對MOS管進行瞬態熱仿真來驗證此問題（此部分非必須）。
環境溫度取30℃。對于MOS管來講，175℃以內是安全工作溫度，高于175℃時MOS管即存在燒毀的可能，但并不一定會燒毀，低于175℃時，MOS管不應該燒毀。

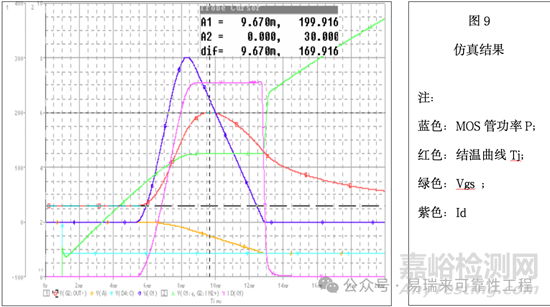

首先，對上述模型進行簡單驗證。在上述電路參數下用ST的MOS管、－57V供電，上電瞬間就可以把MOS管燒毀。因此芯片的實際結溫應該超過175℃。仿真結果如下圖 9。緩啟時間大約8ms，緩啟電流7.12A，峰值功率300W。最高結溫為199.9℃，可以把MOS管瞬間燒毀。
對于緩啟動這個瞬態來說，-72V是對MOS管沖擊的最壞情況。下面驗證在電壓最壞達到－72V時，MOS管的結溫狀態。仿真結果如下圖。

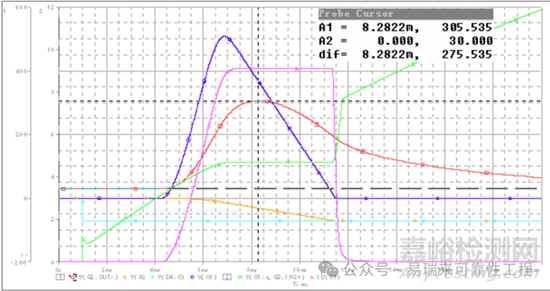

圖10 電源-72V的仿真結果
可見，－72V輸入時，最大電流9.1A，峰值功率為508W，結溫最大值達到305.5℃以上，可以瞬間把MOS管燒毀，這個結果和實際測試的現象相對應。因此，本單板的-48V緩啟動電路的設計存在嚴重問題。在緩啟動期間，緩啟平臺時間主要由R66、C430控制，在緩啟動期間內MOS管由關斷到開啟，電容會在這段時間內將電壓充滿至電源電壓，根據 I＝Cload×du/dt 可知：在緩啟時間不變的情況下，后端負載電容越大、電源電壓越高，則沖擊電流越大、沖擊功率越高、結溫也越高。本單板由于緩啟動后端負載電容過多（約777UF），導致緩啟期間沖擊電流過大，瞬態功率過大，MOS管結溫超過最大值而燒毀。
2.7 分析結論
單板緩啟動期間通過MOS管的沖擊電流過大，MOS管瞬態功率過大，MOS管結溫超過最大值而燒毀。臨時措施是增加緩啟動時間,降低瞬態功率和瞬態電流，減小瞬態結溫（將R66改為330K,，C431改為10uF，C430改為100nF）。
3. 預防措施
電路設計時，要防止MOS管的沖擊電流過大，使MOS管瞬態功率過大，結溫超過最大值而燒毀。
五、防范MOSFET 失效
針對不同失效機理，需從設計、選型、工藝三方面構建全方位防護體系：
1） 電氣防護：規避過壓過流風險
• 柵極回路串聯限流電阻（通常10-100Ω），并聯 TVS 器件和去耦電容，將柵源電壓鉗位在額定范圍內，防范 ESD 和浪涌沖擊；
• 漏源極側增設吸收電路（RC 緩沖器或 TVS 管），抑制開關過程中的電壓尖峰，預留 1.2-1.5 倍的擊穿電壓裕量；
• 配置過流保護電路，采用電流采樣電阻或霍爾傳感器監測漏極電流，短路時在器件耐受時間內（通常< 100 微秒）關斷驅動信號。
2）熱設計：控制結溫在安全范圍
• 依據功率損耗計算散熱需求，選用合適的散熱片和導熱膏，確保結溫不超過175℃的額定值，長期工作建議預留 20% 以上溫度裕量；
• 優化PCB 布局，增大功率回路銅箔面積，減少寄生電感，降低開關損耗和溫升；
• 避免器件在極限電流下長時間工作，通過PWM 占空比限制平均功耗。
3）環境適配：針對性強化防護
• 航天、核工業等輻射環境，選用抗輻射等級（總劑量≥100krad）的專用 MOSFET，或采用退火工藝提升器件穩定性；
• 戶外或溫度劇烈變化的場景，選用寬溫度范圍（-55℃~175℃）器件，優化封裝結構減少熱循環應力；
• 潮濕環境需做好PCB 防潮處理，避免氧化層因濕度升高導致?lián)舸╇妷合陆怠?/span>
4）工藝管控：減少制造和裝配損傷
• 生產過程中采取靜電防護措施（接地、防靜電手環、離子風扇），避免ESD 損傷柵極氧化層；
• 焊接時控制溫度和時間，避免高溫導致鍵合線脫落或封裝開裂；
• 批量應用前進行可靠性測試（溫度循環、濕熱老化、短路測試），篩選潛在不良器件。
六、MOSFET 新技術和展望
隨著應用場景對可靠性和效率要求的提升，MOSFET技術正朝著材料革新、結構優化和智能化方向發展：
1） 寬禁帶材料替代：氮化鎵（GaN）和碳化硅（SiC）MOSFET 憑借更高的擊穿電壓、更低的導通電阻和更好的熱穩定性，在短路耐受能力上遠超硅基器件 ——GaN 器件的短路耐受時間可達硅基的 3-6 倍，且具備自限流特性。2024 年寬禁帶 MOSFET 市場增速超 40%，成為新能源汽車和光伏逆變器的優選器件。
2） 結構與封裝升級：采用新型柵極結構（如屏蔽柵、超級結）降低氧化層電場強度，提升抗過壓能力；封裝方面，RQFN、SuperSO8 等緊湊封裝減少寄生參數，Clip Bonding 技術增強散熱性能，降低熱失效風險。
3） 智能化與集成化：部分高端MOSFET 集成溫度、電流傳感器，實時反饋工作狀態，配合 MCU 實現自適應保護；功率模塊將 MOSFET 與驅動電路、保護電路集成一體，減少外部電路引發的失效點。
4） 抗惡劣環境技術：針對太空、核輻射等極端場景，研發新型抗輻射MOSFET，通過工藝優化減少高能粒子對氧化層的損傷，目前耐輻射總劑量已突破 500krad。
七、結論
MOSFET的失效多源于 “超出規格的應力沖擊”，無論是電氣應力（過壓、過流）、熱應力（高溫、熱循環）還是環境應力（輻射、濕度），本質都是器件工作條件突破了設計極限。通過科學選型預留充足裕量、優化電路設計構建防護體系、強化散熱控制結溫、適配環境特性等措施，可將 MOSFET 失效率降低 80% 以上。
隨著寬禁帶材料、智能化集成等新技術的發展，MOSFET的抗失效能力將持續提升，但失效分析和防護設計仍是電子工程領域的核心課題。只有深入理解失效機理，結合實際應用場景制定針對性方案，才能充分發揮 MOSFET 的性能優勢，保障電子設備的可靠運行。
