隨著半導體工藝和先進封裝（如CoWoS、MCM）的飛速發展，芯片級失效分析（FA）正面臨前所未有的挑戰。傳統的非破壞性故障定位技術在處理復雜的I/O失效、高阻抗開路等問題時，往往力不從心。本文基于NVIDIA工程師在ISTFA 2023上發表的權威論文，深度剖析了電光太赫茲脈沖反射計（EOTPR）這一前沿技術，如何被整合到芯片級FA工作流程中，并通過幾個真實的GPU失效案例，展示了EOTPR在解決復雜封裝和芯片內部故障中的獨特價值和高效性。

一、挑戰升級：先進封裝下的故障定位困境

集成電路（ICs）的失效分析是確保產品可靠性的關鍵環節。然而，隨著特征尺寸的縮小和封裝復雜度的提高，故障的定位變得越來越困難。

傳統FI技術的局限性：

光子發射顯微鏡（PEM）和激光技術（LIT）等非破壞性技術雖然應用廣泛，但在面對高阻抗開路（OPEN）、I/O漏電或頻率敏感型失效等特定模式時，往往難以提供精確的定位信息。

時域反射計（TDR）主要用于封裝級的信號路徑不連續性檢測，但其分辨率難以深入到硅芯片內部的互連結構。

面對多芯片模塊（MCM）和2.5D/3D封裝帶來的挑戰，F(xiàn)A工程師迫切需要一種能夠穿透封裝、直達芯片的高分辨率非破壞性工具。

二、EOTPR：高分辨率的“電學透視”技術

EOTPR（Electro-optical Terahertz Pulse Reflectometry），即電光太赫茲脈沖反射計，正是為解決上述挑戰而生。它是時域反射計（TDR）技術在太赫茲頻率下的一種實現，被證明能夠?qū)⒐收隙ㄎ痪忍岣叩絻?yōu)于10微米。

EOTPR的優勢在于：

1、高精度： 相比傳統TDR，EOTPR的分辨率更高，能夠清晰區分封裝基板、RDL、凸點（Bump）乃至硅芯片內部的微小不連續性。

2、非破壞性： 避免了對失效芯片進行過早的破壞性分析（PFA），保留了故障現場。

3、快速定位： 尤其適用于I/O相關的短路、開路和漏電故障。

EOTPR的工作原理：脈沖響應與阻抗不連續性，EOTPR系統利用超快激光和一對光電導開關來生成和檢測太赫茲脈沖。這使得EOTPR系統具備了高測量帶寬、低時基抖動和高時基分辨率的特性。

在操作過程中，太赫茲脈沖通過高頻電路探針注入到被測器件（DUT）的信號線中。當脈沖遇到阻抗變化（如開路、電阻性開路、短路等缺陷）時，部分脈沖會被反射回來。這些反射信號被光電導開關檢測器測量并記錄為時間的函數，形成了EOTPR波形。

與傳統的TDR（使用階躍響應）不同，EOTPR采用脈沖響應。這意味著：

1、高阻抗不連續性（如開路）在波形中表現為正峰值。

2、低阻抗不連續性（如短路）在波形中表現為負谷值。

波形特征的幅度指示了阻抗變化的程度，而它們的到達時間則給出了缺陷的精確位置。以下是一個高頻率探針開路的示例波形。

EOTPR本質上是一種比較技術。為了確定波形特征是否源于DUT中的故障，必須將其與已知良好器件（KGD）的波形進行比較。因此我們可以將EOTPR理解成是一種故障定位的比較分析法。

為了將時域波形轉換為距離域，需要通過測量參考器件中已知位置的阻抗特征，來確定DUT的有效介電常數。通過這個介電常數，EOTPR信號的傳播時間就可以準確地轉換為故障發生的物理距離。

NVIDIA的FA團隊通過實踐，將EOTPR作為首選的非破壞性電學分析技術，整合到其芯片級FA工作流程中。

三、實戰案例：EOTPR在NVIDIA的GPU芯片失效分析中的應用

案例 A：高阻抗故障的“誤導”與糾正

故障現象： 某引腳在ATE測試中VOH/VOL失效，PEM分析顯示晶體管有異常光子發射，似乎指向硅芯片內部故障。

EOTPR的洞察： 工程師們?cè)鴩L試對PEM定位的晶體管進行破壞性分析，但未發現異常。引入EOTPR后，波形顯示不連續性（阻抗變化）發生在信號進入內部電路之前。

這一發現糾正了PEM的誤導，將分析方向重新聚焦到封裝和芯片接口。最終，結合LIT和PFA，確認是RDL或頂層金屬的電過應力（EOS）損傷導致的高阻抗故障。

案例 B：頻率敏感型失效的“材料”根源

故障現象： 客戶退回的GPU出現間歇性、頻率敏感的“顯示不良”故障，但在ATE上通過所有測試。

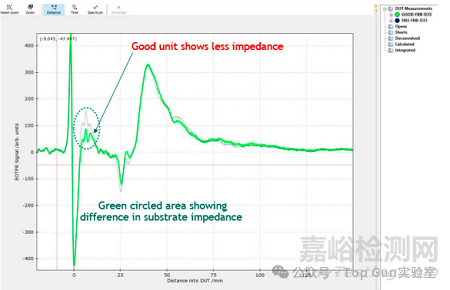

EOTPR的貢獻： EOTPR波形在光學延遲上沒有差異，但在封裝基板區域的相對“幅度”上存在顯著差異，失效單元的阻抗更高。

通過與封裝工程團隊的協作，最終確認故障根源在于封裝基板材料的批次差異。EOTPR通過阻抗特征的細微差異，成功解決了傳統方法束手無策的頻率敏感型失效。

案例 C：高效的“二分法”故障搜索

對于開路（OPEN）失效，EOTPR的二分法搜索（Binary Search）策略是其最高效的應用之一。通過獲取裸基板和已知良好芯片（KGD）的波形作為參考點，F(xiàn)A工程師可以迅速將故障隔離到：

1、封裝基板

2、芯片/封裝接口（如凸點、RDL）

3、硅芯片內部

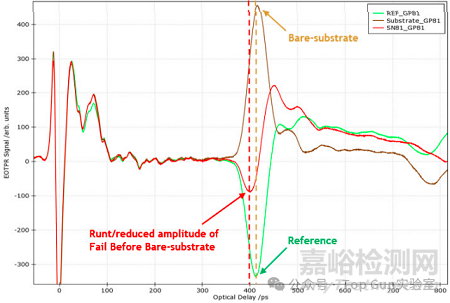

在案例C中，EOTPR測試波形圖如下圖所示。

通過對波形進行分析，故障定位到凸點/基板位置，詳見下圖結構示意處。

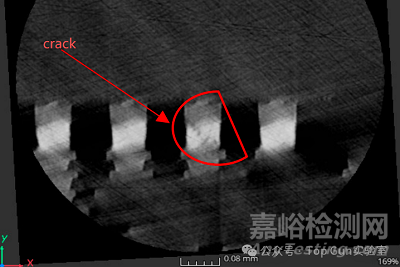

通過3D Xray確認，故障點位置與理論分析一致，詳見下圖所示。

四、結論與展望：EOTPR成為FA工程師的必備利器

NVIDIA的實戰經驗表明，EOTPR已成為解決I/O失效，特別是先進封裝中復雜I/O失效的不可或缺的非破壞性故障定位技術。
