柱層析是世界各地實驗室中最常用的純化技術。如果做得好，它可以簡單快速地從混合物中分離出所需的化合物。但是，與許多化學實踐一樣，快速有效地設置和運行色譜柱可能需要數年才能掌握。在這里，小編將提供了一些柱層析的小tips和技巧，對柱層析過程中常遇到的一些問題進行故障排除并給出替代方案。
Part 01、裝柱準備
填料準備
a.根據需求確定柱體積，通過公式計算所需填料體積。
通常情況下填料的壓縮因子在1.1-1.18之間，填料出廠時的膠懸液濃度為50%，建議裝柱時將膠懸液濃度控制在50%-70%。
b.換液：將填料靜置后待填料與緩沖液充分分層，將上層保護液傾去，補加適量純化水，重復兩到三次。
c.除氣/勻漿：可通過勻漿棒上下?lián)v動均勻分?jǐn)?shù)填料，同時達到一定的除氣作用。注：如有勻漿罐，可借助勻漿罐完成換液、除氣，勻漿工作。
層析柱及層析系統準備
a.檢查層析柱及層析系統選型是否匹配。
b.使用前對層析柱、層析系統進行清洗，檢查層析柱安裝是否水平、密封性是否良好、篩網尺寸是否適用。
Part 02、裝柱流程
手動層析柱
1.層析系統及管路排氣。
2.柱底篩網排氣：將柱底連接層析系統，通過下進上出沖出底部氣泡，頑固氣泡可通過外接恒流泵吸出。關閉柱底閥，柱底留1-2cm 純化水。
3.將勻漿好的填料一次性均勻引流進入層析柱，靜置一段時間。
4.柱頂篩網排氣：將柱頭固定至支架上，安裝柱頂四通閥，A口為系統進液口，B口為層析柱進液口，C口為排廢口。按下圖將流路調節至A→B，開啟流速，排盡柱頭氣泡，頑固氣泡可通過外接恒流泵吸出。氣泡排盡后觀察分配盤分液是否均勻，篩網是否緊固。

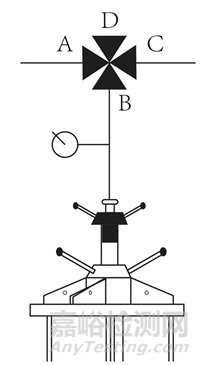

層析柱四通閥示意圖
5. 待填料沉降至上方出現3-5cm澄清液面后，將柱頭移至層析柱上方，緩慢下落上柱頭至液面下方，注意不要引入氣泡，柱頭及篩網上附著的氣泡可通過輕輕搖晃柱頭去除，如仍有頑固氣泡，可重復本步驟，直至氣泡消除。
6.擰緊上柱頭密封圈（不宜過緊，密封即可），通過層析系統進行低流速壓柱（通常為30-60cm/h），使填料充分沉降，標記膠面位置。
7.根據壓縮系數計算最終柱高，將四通閥流路切換為B→C，擰動螺桿將柱頭下落至計算值（下落時保證密封圈有一定密封性，切勿使填料通過密封圈漏出），最后充分密封膠圈，將四通閥流路切回至A→B。
電動層析柱
電動層析柱的裝柱流程基本與手動層析柱一致，需要注意的是電動層析柱的排氣方式受層析柱結構的影響，每個廠家的設計都略有不同，在裝柱前請根據廠家的指導進行排氣操作。
Part 03、干法裝柱與濕法裝柱
裝柱子（添硅膠）時，常用的有兩種方法：即濕法裝柱和干法裝柱，二者各有優劣。不論干法還是濕法，硅膠（稱為固定相更為廣義）的上表面一定要平整，并且硅膠（固定相）的高度一般為15cm左右（長度沒有絕對之說，根據自身情況而定，制備的大柱可以長達一米），太短了可能分離效果不好，太長了也會由于擴散或拖尾導致分離效果不好。
濕法裝柱是先把硅膠用適當?shù)娜軇┌鑴蚝?，再填入柱子中，然后再加壓（土方法可以用養魚的氧氣泵加壓或是用氮?dú)?，?dāng)然不加壓也可以）用淋洗劑"走柱子"，本法最大的優點是一般柱子裝的比較結實，沒有氣泡。
干法裝柱則是直接往柱子里填入硅膠，然后再輕輕敲打柱子兩側（濕法也要敲的，效果好點），至硅膠界面不再下降為止，然后再填入硅膠至合適高度，最后再用油泵直接抽，這樣就會使得柱子裝的很結實（一般柱子不敢用油泵抽，怕把柱子抽裂了）。接著是用淋洗劑"走柱子"，一般淋洗劑是采用TLC分析得到的展開劑的比例再稀釋一倍后的溶劑。通常上面加壓，下面再用油泵抽，這樣可以加快速度。干法裝柱較方便，但最大的缺陷在于"走柱子"時，由于溶劑和硅膠之間的吸附放熱（可以用手摸柱子明顯感覺到）（梯度洗脫時，濕法裝柱也會出現該情況，比較不好處理，可以緩慢改變?nèi)軇?，且置于通風處），容易產生氣泡，這一點在使用低沸點的淋洗劑時如乙醚（用乙醚最最明顯），二氯甲烷更為明顯。雖然產生的氣泡在加壓的情況下不易察覺，但是，一旦撤去壓力，如在上樣、加溶劑等操作的時候，氣泡就會釋放出來，嚴重時，整個柱子變花，樣品不可能平整地通過，當然也就談不上分離了。解決的辦法是：
第一、硅膠一定要壓結實；
第二、 一定要用較多的溶劑"走柱子"，一定要到柱子的下端不再發燙，恢復到室溫后再撤去壓力。
也有介紹在硅膠的最上層填上一小層石英砂(我一般墊張濾紙，撒上石英砂，再放些棉花)，防止添加溶劑的時候，使得樣品層不再整齊。但我的感覺是如果小心上樣，添加溶劑，則沒有這個必要。
Part 04、干法上樣與濕法上樣
濕法上樣
1.將樣品溶解在最少量的溶劑中（5-10滴）。此處允許使用比洗脫溶劑稍微更極性的溶劑。如果您需要使用二氯甲烷或更強的溶劑，可能優選下述干法上樣方法。
2.使用注射器或吸管將樣品直接滴到硅膠的頂部。盡量不要擾動硅膠表面，理想情況下，樣品應在表面上均勻分布，以便形成薄的水平帶。
3. 添加完整個樣品后，讓色譜柱排出，使溶劑水平接觸二氧化硅頂部。
4. 使用移液器小心添加更多溶劑，使溶劑水平高于沙子頂部約10mm。
5. 讓這種溶劑排出，直至溶劑水平高于砂子頂部約1-2毫米。
6. 重復步驟5和6一次或兩次。這將確保您的樣品被吸收到二氧化硅上。
7. 最后，根據需要添加盡可能多的溶劑，然后就可以開始運行列了。
如果您的化合物在溶劑系統中溶解度較差可以將樣品干燥加載到色譜柱上。
干法上樣
1.將樣品溶解在適當?shù)娜軇┲?，并將其轉移到圓底燒瓶中。
2.向溶解的樣品中加入干硅膠（約為樣品質量的10-20倍）。
3. 輕輕攪拌混勻，使用旋轉蒸發儀蒸發溶劑，直至二氧化硅干燥且能夠自由流動。如果它仍然是油，則需要添加更多的硅膠并重復該過程。
4. 小心地將溶劑添加到色譜柱中，使溶劑水平高于硅膠頂部2-3厘米。使用移液器確保二氧化硅表面不受干擾。
5. 將干燥后的樣品硅膠倒入色譜柱中，使其沉降。確保溶劑水平始終保持在二氧化硅頂部之上且不存在氣泡。最好的方法是慢慢加入。
6. 按照上述濕法上樣的步驟4-8，將樣品完全吸收到色譜柱上。
收集餾分：
在組分流出之前存在一定的死體積，死體積的大小取決于柱子的大小和分離的化合物，可在色譜柱上標記起始溶劑水平和下方對應二氧化硅長度的標記（圖2）。一旦溶劑水平降至第二個標記以下，就可以開始收集餾分。

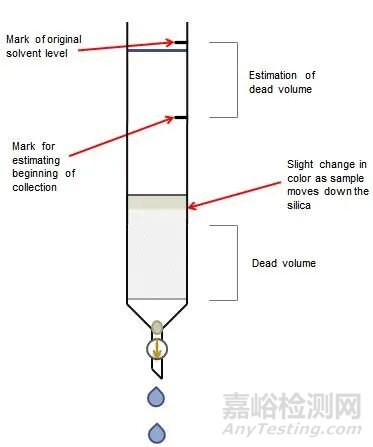

圖2.死體積估計
接液體積
表1. 推薦參數
故障排除：

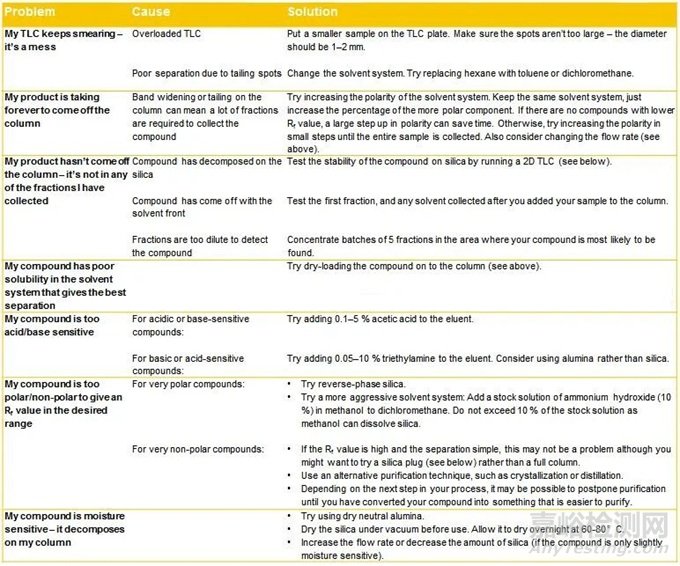

表2.柱層析過程中遇到的常見問題及其解決方案
還有些常見的注意事項：層析柱水平校準；層析柱上下篩網無氣泡，裝柱溶液去氣；膠懸液濃度控制在50%-60%；不要超過填料的最大耐壓，以免對填料造成損壞。最后，總而言之，言而總之，影響裝柱的因素很多，如果填料裝填有一定的困難，小編認為最有效的方法還是直接質詢廠商，因?yàn)檠b柱方法也包含在廠商開發此種填料的過程中。
Part 05、柱效檢測

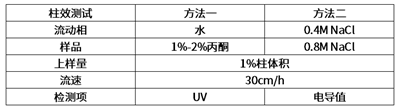

層析柱裝填完成后必須通過柱效測定確認層析柱裝填質量。柱效測定可以采用丙酮或者NaCl作為樣品進行測定，按照下表配制樣品和流動相。
樣品上樣的方法通常有兩種，當層析柱與層析系統較為匹配時，可通過層析系統直接上樣進行檢測。實際情況中經常會有層析柱過小而層析系統過大的現象發生，此時可通過恒流泵進行上樣，上樣結束后繼續由層析系統進行洗脫。具體方法如下：
a.在柱頂四通閥C口接入恒流泵管路，D口接入排廢管。
b.將四通閥流路切換為C→D，通過恒流泵吸取樣品，排盡管路中的空氣。
c.打開新的檢測程序，將四通閥流路切換為C→B，通過恒流泵上樣。
d.將四通閥流路切換為A→B，通過層析系統繼續洗脫，直至檢測完成。

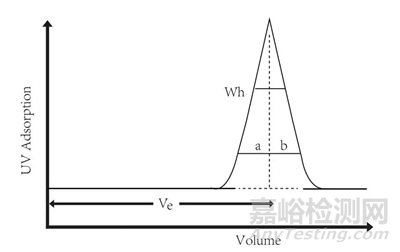

HETP和As計算方法
柱效通常用理論塔板
高度（HETP）和非對稱因子（As）來評價。根據UV或者電導率曲線計算理論塔板高度（HETP）、理論塔板數（N）和非對稱因子（As），公式如下：
HETP=L/NN=5.54(Ve/Wh)2
其中：Ve=保留體積，Wh=半高峰寬，L=柱高N=理論塔板數，Ve和Wh的單位應一致；As=b/a其中：a=在10%峰高處的第一個半峰寬，b=在10%峰高處的第二個半峰寬
結果評價
一般來說，合格的柱效要求 HETP 的值需小于三倍介質平均粒徑，且非對稱因子在 0.8~1.5之間。對于不理想的柱效需要分析原因并重新裝柱。
Part 06、柱效評價的常見問題及處理
