1電子產品DFx設計的目的

DFX設計的目的是提倡在產品前期設計中綜合考慮包括可制造性、可裝配性等相關領域的工程問題，保證工程特性在產品設計階段就得到貫徹和保障。

傳統的電子產品開發方法通常是設計---制造---銷售各個階段串行完成。由于設計階段沒有全面考慮制造性要求，加之設計人員對工藝知識的欠缺，總會造成在產品生產時出現這樣那樣的問題，如元器件選擇不當、PCB設計缺陷等，導致設計方案多次修改、PCB不斷改板、多次生產驗證等，使得產品開發周期延長、成本增加、質量和可靠性得不到有效保證。

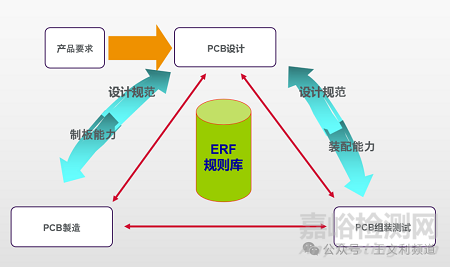

圖1 將工藝設計規范在產品設計之初就納入產品設計流程是實現DFx的核心

2基于并行設計的電子產品DFx設計流程

DFX基于并行設計的思想，在產品的概念設計和詳細設計階段就綜合考慮到制造過程中的工藝要求、測試要求、裝配的合理性，同時還考慮到維修要求、售后服務要求、可靠性要求等，通過設計手段保證產品滿足成本、性能和質量的要求。

DFX不再把設計看成為一個孤立的任務，利用現代化設計方法和DFX分析工具來保證設計出具有良好工程特性的產品。

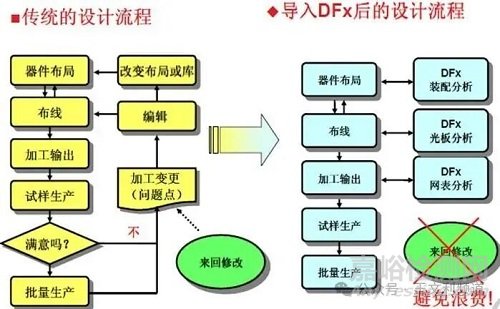

圖2 電子產品傳統工藝設計流程與DFx設計流程的對比分析

圖2所示為電子產品傳統工藝設計流程與基于并行設計的DFx設計流程的對比分析，通過DFx設計可以減少產品的更改次數、縮短產品上市周期、降低產品成本、提高產品質量與可靠性，將問題解決在設計階段，而不是讓問題在產品進入生產、市場后才發現，造成巨大的浪費和損失！

根據相關研究統計，電子產品成本的70%在設計階段就決定了，當設計缺陷流到后端，其解決費用會成百倍的增加，因此越來越多的公司開始關注DFx設計,特別是DFM設計。圖3 所示為 產品在不同的階段進行設計變更的成本對比。

圖3  產品在不同的階段進行設計變更的成本對比
