中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

材料開裂是由什么原因引起？從底層路徑分析，有應(yīng)力、擴(kuò)散、界面三種類型。材料開裂本質(zhì)是能量累積與傳遞失衡的結(jié)果，掌握 “應(yīng)力 — 擴(kuò)散 — 界面” 三大核心路徑，可穿透失效表象，從制造、設(shè)計、材料三維度精準(zhǔn)定位解決方案，提升產(chǎn)品可靠性。

一、開裂的本質(zhì)：能量耗散失衡

材料開裂本質(zhì)是局部能量無法通過材料自身機(jī)制耗散，最終以裂縫形式釋放的結(jié)果。從分子層面看，高分子材料的結(jié)構(gòu)穩(wěn)定性依賴范德華力、氫鍵、分子鏈纏結(jié)及晶區(qū)等 “弱連接” 維系，當(dāng)外力、溶劑分子、殘余應(yīng)力或溫度變化等因素破壞這些弱連接后，損傷會逐步傳導(dǎo)至晶區(qū)，最終形成宏觀裂縫。

核心邏輯可概括為：能量集中 → 鏈段協(xié)同失效 → 微裂紋萌生 → 裂紋擴(kuò)展。

二、應(yīng)力型開裂：最常見的 “能量硬扛” 失效

1. 核心機(jī)理

應(yīng)力型開裂是高分子粘彈性行為的直接體現(xiàn)：高應(yīng)力或高應(yīng)變率下，分子鏈段來不及通過熱運(yùn)動、滑移等方式松弛，局部能量以彈性勢能形式堆積，當(dāng)超過主鏈共價鍵或分子間作用力極限時，引發(fā)斷裂或裂紋增長。

材料 “時韌時脆” 的關(guān)鍵在于：分子鏈松弛時間 τ 與外力作用時間 t 的相對關(guān)系。外力施加過快、殘余應(yīng)力過高時，鏈段無法及時耗散能量，易引發(fā)脆性斷裂。

2. 典型工程場景

注塑件凍結(jié)應(yīng)力：壁厚不均、冷卻過快、保壓過大導(dǎo)致分子鏈取向凍結(jié)，形成殘余應(yīng)力；

裝配干涉：過盈配合、強(qiáng)行卡扣引發(fā)長期恒定應(yīng)變，初期高應(yīng)力誘發(fā)微裂；

循環(huán)載荷疲勞：振動或反復(fù)應(yīng)力導(dǎo)致?lián)p傷累積，最終突破臨界值斷裂；

熱應(yīng)力：金屬嵌件與基材熱膨脹系數(shù)差異、環(huán)境驟冷驟熱，引發(fā)界面拉應(yīng)力集中。

3. 針對性解決方案

制造端：通過退火處理（合適溫度保溫）消除殘余應(yīng)力；優(yōu)化注塑工藝（提高模溫、降低保壓、控制冷卻速度），為分子鏈提供應(yīng)力釋放空間；

設(shè)計端：避免尖角結(jié)構(gòu)，采用圓角過渡導(dǎo)應(yīng)力；預(yù)留合理裝配間隙，減少強(qiáng)力干涉；

材料端：加入橡膠相或增韌相進(jìn)行增韌改性，提升能量耗散能力；調(diào)整結(jié)晶度或分子量，優(yōu)化分子鏈松弛行為。

三、擴(kuò)散型開裂：“隱形侵蝕” 引發(fā)的失效

1. 核心機(jī)理

這類開裂無明顯前兆，核心是小分子（溶劑、水、油、增塑劑等）的物理擴(kuò)散與增塑作用，而非化學(xué)斷鏈。小分子滲入聚合物后通過三重機(jī)制削弱強(qiáng)度：

增加自由體積：像楔子撐開分子鏈間隙，削弱范德華力等次級鍵；

局部增塑：降低材料玻璃化溫度（Tg），使工作溫度下的硬態(tài)區(qū)域變軟，屈服強(qiáng)度顯著下降；

促進(jìn)鏈段滑移：減少分子鏈纏結(jié)摩擦，使鏈段易滑脫，外力下更易引發(fā)失效。

2. 不同微觀結(jié)構(gòu)材料的表現(xiàn)

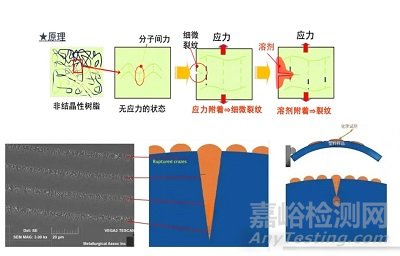

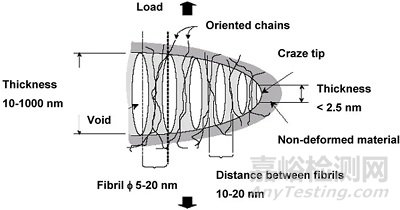

無定形聚合物（PC、ABS、PS）：易出現(xiàn) “銀紋化”，溶劑誘發(fā)表面微孔與微纖，進(jìn)而擴(kuò)展為裂紋（如 PC 接觸酒精）；

半結(jié)晶聚合物（PE、PP、POM）：溶劑攻擊非晶區(qū)，破壞晶間連接，引發(fā)晶間斷裂（如 HDPE 瓶長期浸泡于表面活性劑）。

3. 預(yù)判與防護(hù)策略

預(yù)判方法：通過對比材料與溶劑的溶解度參數(shù)（差值越小，開裂風(fēng)險指數(shù)級上升），結(jié)合使用溫度、應(yīng)力條件綜合評估；

防護(hù)措施：提高結(jié)晶度或交聯(lián)度，減少自由體積；退火消除殘余應(yīng)力，切斷 “溶劑 + 應(yīng)力” 協(xié)同作用；表面施加硬化涂層、等離子處理等物理屏障；配方改性（引入耐化學(xué)基團(tuán)、提高分子量）提升抗擴(kuò)散能力。

四、界面型開裂：“連接失效” 導(dǎo)致的應(yīng)力集中失效

1. 核心機(jī)理

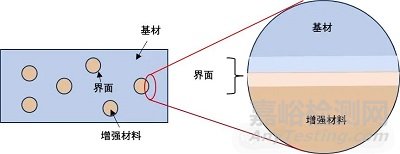

復(fù)合材料、填料體系或涂層的失效常源于界面問題。材料本體性能優(yōu)異，但不同材料接觸面的載荷傳遞受阻，形成 “應(yīng)力黑洞”，裂紋沿界面優(yōu)先擴(kuò)展。界面承力強(qiáng)度由弱到強(qiáng)依次為：機(jī)械互鎖→物理吸附（范德華力、氫鍵）→擴(kuò)散互纏（聚合物 - 聚合物體系）→化學(xué)鍵合（最穩(wěn)固）。

2. 常見失效原因

界面能不匹配（極性差異大）；

表面污染（脫模劑、油膜、水膜殘留）；

界面形貌光滑，缺乏機(jī)械咬合結(jié)構(gòu)；

界面熱膨脹系數(shù)或剛度差異大，引發(fā)循環(huán)疲勞。

3. 界面強(qiáng)化解決方案

相容性改性：通過接枝、馬來酸酐接枝等手段提升不同材料的界面相容性；

表面預(yù)處理：采用噴砂、打磨、清洗、等離子、電暈或火焰活化，去除污染物并增加表面粗糙度；

化學(xué)橋接：使用硅烷等偶聯(lián)劑，將物理吸附轉(zhuǎn)化為化學(xué)鍵合，強(qiáng)化界面結(jié)合；

梯度過渡層設(shè)計：在熱膨脹或模量差異大的體系中加入過渡層，緩釋界面應(yīng)力。

五、現(xiàn)場快速判斷方法

遇到開裂問題時，按以下邏輯高效定位路徑：

裂紋位于尖角、薄肉部位或焊縫處→大概率為應(yīng)力型：排查殘余應(yīng)力、分子鏈取向、收縮差異及裝配干涉；

裂紋出現(xiàn)在接觸酒精、油、清洗劑的區(qū)域→大概率為擴(kuò)散型：觀察表面銀紋、塑化跡象，通過 FTIR、溶脹測試或溶解度參數(shù)對比驗證；

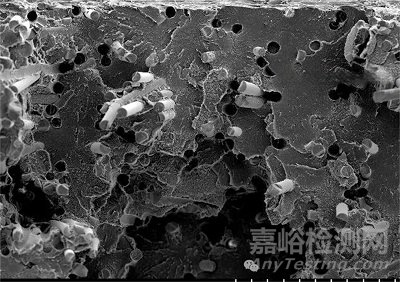

裂紋沿填料分布區(qū)、層間或纖維排布方向擴(kuò)展→大概率為界面型：通過 SEM 觀察纖維是否拔出、界面是否存在污染或分離；

高溫、高濕與外力并存場景→可能為多路徑疊加：結(jié)合上述三種思路綜合排查。
