在高性能計算（HPC）領域，CPU和GPU等核心芯片的先進封裝（如2.5D/3D集成）帶來了前所未有的集成度，同時也使失效分析（FA）面臨巨大挑戰。

連續性開路（Continuity OPEN）故障，特別是隱藏在復雜的凸點（Bump）和RDL（重布線層）中的缺陷，往往難以被傳統方法快速定位。

本文基于NVIDIA芯片失效分析的一個案例，詳細展示FA工程師如何利用EOTPR（電光太赫茲脈沖反射計）的“二分法搜索”策略，實現對CPU封裝開路失效的精準、非破壞性定位，并最終確認物理根因。

一、故障提報與初步分析

問題來源：一顆在封裝質量認證（Package Qual）階段被提交的CPU。

失效模式：在ATE（自動化測試設備）的連續性測試中，目標信號引腳表現為開路（OPEN）。

初步判斷：這種開路故障通常意味著信號路徑上的物理斷裂，可能發生在封裝基板、凸點或芯片接口。由于故障發生在Qual階段，懷疑與封裝工藝或環境應力有關。

傳統方法的局限性：面對這種開路故障，傳統的故障定位（FI）方法如EMMI（光子發射顯微鏡）或Thermal（熱成像）往往束手無策。

EMMI：主要依賴于電流流過缺陷點產生的光子發射。對于完全開路的故障，電流路徑被切斷，無法產生有效的光子信號。

Thermal/OBIRCH：主要依賴于電流流過缺陷點產生的熱或芯片金屬走線鏈路阻抗變化。對于封裝缺陷導致的開路故障，無法產生有效的熱點或金屬走線阻抗變化。

因此，F(xiàn)A團隊需要一種能夠在不依賴電流的情況下，精確測量信號路徑電學不連續性的非破壞性工具。

二、EOTPR介入：二分法搜索的精準制導

NVIDIA的FA團隊果斷引入了EOTPR（電光太赫茲脈沖反射計），利用其高分辨率TDR特性，對故障引腳進行電學特征分析。

EOTPR的原理優勢：EOTPR通過發射太赫茲脈沖并測量其在信號路徑上的反射波形，來識別阻抗不連續點。

高分辨率：EOTPR的分辨率可達10微米以下，足以區分先進封裝中不同層級（RDL、Bump、硅中介層）的微小不連續性。

脈沖響應：相比傳統TDR的階躍響應，EOTPR的脈沖響應能更清晰地識別阻抗變化點。

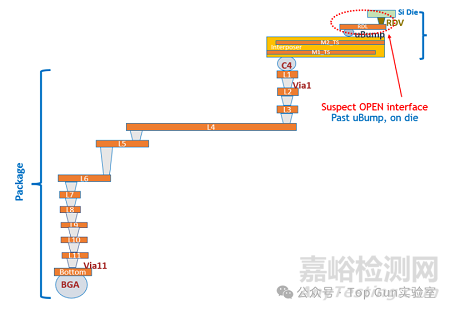

實施二分法搜索（Binary Search）：針對開路故障，F(xiàn)A團隊采用了EOTPR的二分法搜索策略，以裸基板（Bare Substrate）的波形作為分離點。

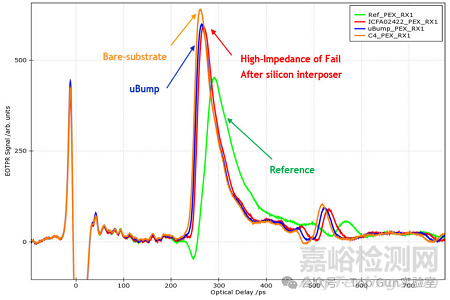

裸基板波形：提供了封裝基板本身的電學基線。

失效單元波形：包含了故障點的反射特征。

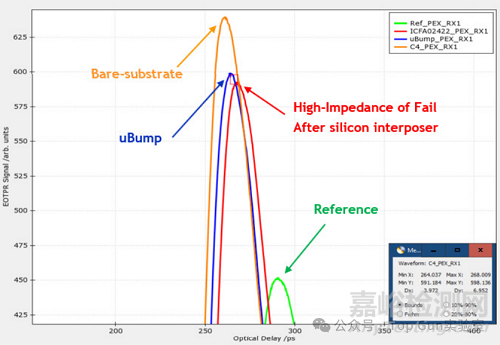

局部放大：

通過對比，EOTPR波形清晰地顯示，阻抗不連續性發生在裸基板波形之后，但在硅芯片內部電路之前。這一結果將故障區域精準隔離到了芯片/封裝接口，即凸點（Bump）或RDL區域。

EOTPR的價值：這一非破壞性分析結果，避免了對整個封裝進行破壞性分析的風險，將FA工程師的注意力直接聚焦到最可疑的接口區域。

三、根因確認：3D Xray與物理驗證

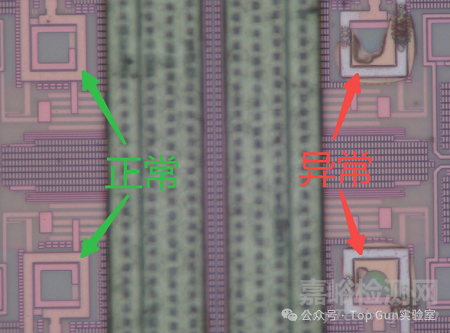

在EOTPR的精準制導下，F(xiàn)A團隊隨后進行了PFA。最終分析確認在die pad處存在異常。

結論：這一物理缺陷與EOTPR檢測到的高阻抗不連續性完美吻合，證實了開路故障的物理根源。

根因：從芯片金屬走線熔融推測，芯片可能經受了EOS，然后導致焊盤燒毀開路。

四、專業對比：EOTPR與其他故障定位技術的協同與差異

EOTPR并非要取代所有傳統FA工具，而是作為一種互補且高效的電學分析手段，尤其在處理先進封裝中的高頻、高阻抗不連續性故障時，展現出獨特的優勢。

總結： EOTPR在這類完全開路的故障中，提供了不可替代的非破壞性定位能力，極大地彌補了傳統熱/光子定位技術的盲區，是先進封裝FA流程中不可或缺的“外科手術刀”。
