概述

軟性電子內窺鏡體現了30多年來固態成像和機械設計方面的不斷改進。市面上有許多不同的型號，每種型號的功能略有不同，并且都針對其設計用于檢查的胃腸道（GI）部位進行了優化。盡管已經提出了內窺鏡控制部分的替代設計（例如“手槍式握把”），但自軟性內窺鏡首次推出以來，該儀器的基本形狀和布局相對沒有變化。所有軟性電子內窺鏡的基本組件和控制裝置都非常相似（圖3.1）。

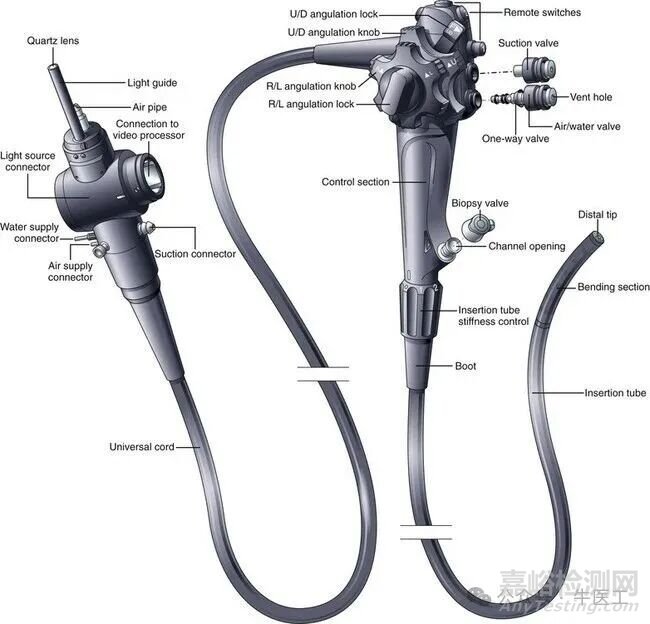

圖3.1 標準軟性內窺鏡的基本組成部分。



該儀器設計為由內鏡醫師用左手握持和操作。一些醫師用左手食指交替控制吸力閥和氣/水閥，其余手指握持儀器。另一些醫師用左手食指控制吸力閥，中指控制氣/水閥，無名指和小指握持儀器。上下角度旋鈕由醫師的左手拇指操作。左右角度旋鈕由左手拇指和食指和中指或右手控制。內鏡醫師的右手主要用于控制插入管——根據需要推入、扭轉和拔出。



插入管

內窺鏡的插入管是胃腸病學內窺鏡的主要區別特征。雖然內窺鏡的應用存在明顯的差異（例如，腸鏡的超長長度、經鼻食管鏡的細長），但不同內窺鏡型號之間的細微差別也同樣重要。對于結腸鏡尤其如此；雖然內窺鏡醫師可能出于各種原因偏愛使用特定結腸鏡型號，但儀器的插入管特性最有可能促使內窺鏡醫師選擇特定的結腸鏡作為首選儀器。如果說儀器的任何單一規格能夠決定內窺鏡醫師插入儀器的速度和難易程度，那就是插入管的機械特性。

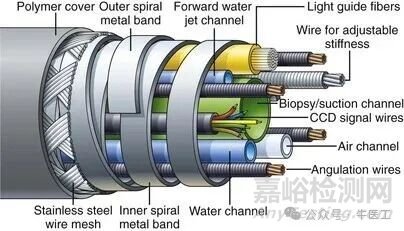

內窺鏡制造商已投入大量精力來改進插入管的結構和選擇理想的材料。圖 3.2顯示了典型結腸鏡的內部組件。插入管通常包含 (1) 用于抽吸（活檢）、空氣和供水的管；(2) 通常還有一根用于向前噴水的附加管；(3) 四根角度控制線；(4) 細電線，用于將內窺鏡先端的電荷耦合器件 (CCD) 圖像傳感器連接到視頻處理器；(5) 精細玻璃纖維，用于將光源發出的光傳送到內窺鏡的先端。帶有可調節插入管柔韌性的結腸鏡有一個附加組件——張緊線，用于控制插入管的硬度。十二指腸鏡還有一個額外的線/線圈護套，沿著插入管的長度延伸，用于控制鉗子升降器的上下位置（見后面的討論）。內窺鏡設計師的任務是將所有單個組件封裝到盡可能小的空間內，同時確保組件能夠自由移動，避免在使用過程中因扭轉和彎曲而損壞較脆弱的元件（CCD導線、光纖線）。所有內部組件均涂抹干粉潤滑劑，以減少插入管操作過程中組件之間相互施加的應力。

圖 3.2 可變硬度結腸鏡的內部組件。



插入管靈活性

如前所述，插入管的操作特性極其重要，特別是對于結腸鏡而言。為了便于插入，器械必須能夠準確傳遞內鏡醫師施加的所有細微動作和扭矩。內鏡醫師施加于桿身近端的任何旋轉（扭矩）都必須以 1:1 的比例傳遞到器械的先端，但當器械成環時，這種能力就會喪失。器械的扭轉能力由位于插入管表皮下的扁平螺旋金屬帶提供（見圖3.2）。由于這些金屬帶以相反的方向纏繞，因此在扭轉管子時它們會相互鎖定，從而將管子一端的旋轉準確地傳遞到另一端。同時，這些螺旋金屬帶之間的間隙使桿身能夠自由彎曲。金屬帶還使插入管呈圓形。它們的硬度可防止插入管的內部組件被外力壓碎。這些螺旋帶由細絲不銹鋼絲包裹，編織成管狀網狀結構。一層塑料聚合物層（通常為黑色，結腸鏡上為深綠色）被擠壓覆蓋在金屬絲網上，形成插入管的光滑外表面。聚合物層為插入管提供了無創、生物相容且防水的表面。通常，插入管上會標有數字，用于測量插入深度。

經驗表明，對于檢查上消化道的固定解剖結構，更堅固的插入管是最佳選擇。結腸曲折且環狀物自由移動，因此最好使用更靈活的器械進行檢查。該器械應足夠柔軟（非剛性），以便輕松貼合患者曲折的解剖結構，并將對結腸壁及其附著的腸系膜施加的力降至最低。該器械還應具有足夠的柱強度，以防止在推動器械近端時發生彎曲。除了靈活性之外，結腸鏡還應具有足夠的彈性，以便在拉回時彈回至伸直狀態；這有助于移除環狀物。

獲得柔韌性、彈性、柱強度和扭轉能力的最佳組合是插入管設計的藝術和科學。其中一個特性的改進往往會對其他一個或多個特性產生負面影響。最終設計通常是這些理想特性之間的折衷，并經過數月的臨床試驗驗證。為了進一步改善插入效果，胃鏡和結腸鏡插入管的柔韌性通常兩端不同。如圖 3.3所示，結腸鏡插入管先端 40 厘米處的柔韌性明顯高于近端部分。這種柔韌性的變化是通過在制造過程中改變導管外層聚合物的配方來實現的，因?yàn)閷?dǎo)管外層聚合物是在金屬絲網上擠壓成型的。如圖 3.4所示，擠出機包含兩種樹脂，其中一種明顯比另一種硬。最初，當插入管先端穿過機器時，會在金屬絲網先端 40 厘米處涂上一層柔軟的樹脂。在靠近導管中部的過渡區內，這種柔軟的樹脂逐漸被堅硬的樹脂所取代。插入管的近端部分（50 至 160 厘米）僅由硬樹脂制成。1最終結果是插入管具有柔軟的先端部分，可以無創傷地蜿蜒穿過曲折的結腸，而較硬的近端部分可以有效防止結腸鏡已經拉直的部分重新形成環路。

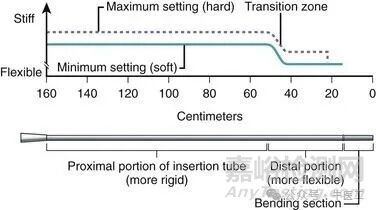

圖 3.3 插入管硬度的示意圖。注意變化——先端 40 厘米的插入管更靈活。注意器械處于“硬”設置（虛線）時，以及處于“軟”設置（實線）時，硬度有所增加。

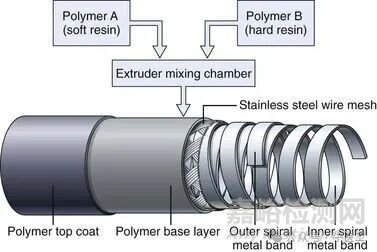

圖3.4 插入管蓋的組成。



可調節的靈活性

臨床經驗表明，內鏡醫師對于理想的插入管形狀常常存在分歧。這種分歧可能源于培訓、插入技術或既往經驗的差異。此外，一些內鏡醫師表示希望在手術過程中根據插入深度或患者的解剖結構來改變插入管的特性，這促使人們開發出一種硬度可調的插入管。

可調節硬度的結腸鏡具有沿著插入管長度延伸的張緊線（見圖3.2）。通過旋轉插入管近端（控制部分正下方）的環來控制該線的張力大小（圖 3.5）。當此加強系統中的拉線處于“軟”位置時，加強系統不會為插入管提供超出金屬絲網和聚合物涂層所提供的硬度的額外硬度。如圖 3.5所示，當控制環旋轉到其中一個“硬”位置時，控制環中的傾斜槽會拉動拉線末端的滑動銷，拉伸拉線并使其承受很大的張力。該張力使圍繞拉線的線圈線變硬，并顯著增加插入管的硬度。如圖3.3所示，雖然插入管的基體硬度是通過改變聚合物基層中硬樹脂和軟樹脂的混合比例來設定的，但在手術過程中，可以通過旋轉硬度控制環來進一步增強插入管的硬度?？勺冇捕葯C(jī)構并非貫穿整個插入管，因此內窺鏡的先端部分不會受到影響。

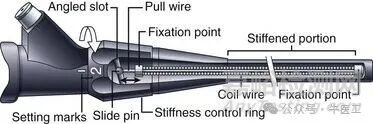

圖 3.5 可變硬度結腸鏡的加固機制。



先端尖頭

圖 3.6展示了典型端視內窺鏡（例如胃鏡或結腸鏡）先端的組件。先端較大的圓形玻璃透鏡是物鏡。該透鏡將胃腸道黏膜的微型圖像聚焦在固態 CCD 圖像傳感器表面。圖像傳感器通過一組非常細的電線將連續的圖像流發送回視頻處理器。物鏡和 CCD 單元密封嚴實，以防止冷凝水使圖像模糊，并在液體意外進入儀器時保護成像系統免受損壞。照亮身體內部的光線通過光纖照明光纖穿過儀器。這些光線通過導光透鏡系統均勻地分散在內窺鏡的視野范圍內。

圖 3.6 結腸鏡先端組件。



一些內窺鏡具有單個照明系統（如圖3.6所示）。其他內窺鏡型號具有兩個光纖束和兩個導光透鏡，以改善活檢鉗（例如，圈套器）兩側的照明并便于將組件包裝在插入管內。用于活檢和抽吸的通道位于先端物鏡附近?；顧z通道相對于物鏡的位置決定了附件進入視野時在圖像中的顯示方式。在某些儀器上，圈套器或活檢鉗似乎從圖像的右下角發出；在其他儀器上，這些附件從左下角進入視野，依此類推。在計劃諸如分塊息肉切除術或止血之類的困難程序時，內窺鏡醫師必須知道附件將進入其視野的位置。

插入管還包含輸送空氣和水通過儀器的小管（見圖3.2）。這些管通常在距先端幾英寸處合并成一根管（見圖3.9）。這根合并的空氣/水管連接到儀器先端的空氣/水噴嘴。在內鏡醫師的控制下，可以向物鏡通水以清潔物鏡，或者從噴嘴通入空氣以吹入胃腸道。一些胃鏡和結腸鏡在先端配有額外的水管和噴水噴嘴，用于沖洗粘膜上的碎屑（見圖3.6）。

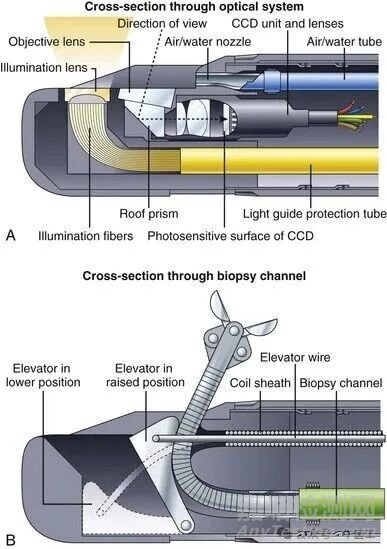

圖 3.7展示了典型十二指腸鏡先端的組件。圖 3.7A是十二指腸鏡先端光學和照明系統的示意橫截面圖。用于觀察組織的物鏡現在位于先端側面，而不是儀器的最頂端。棱鏡用于將視角偏轉 90 至 105 度，并將儀器轉換為側視內窺鏡。照明光纖同樣在儀器先端急劇彎曲，引導光線從側面發出。與端視儀器一樣，靠近物鏡的氣/水噴嘴將水引導至鏡片上進行清潔，然后用空氣吹走任何殘留的水滴。來自該噴嘴的空氣也用于給患者充氣。所有十二指腸鏡都配有鉗式升降器，用于主動偏轉通過通道的任何附件的先端。升降裝置如圖 3.7B所示。該升降器通常位于內鏡先端的凹槽內（處于降低位置）。當內鏡醫師希望將附件抬升至視野范圍內時，他/她需要操作儀器控制部分（未顯示）上的拇指控制器。該拇指控制器拉動升降器導絲，將升降器從凹槽中抬起至升高位置，從而使附件先端向上偏轉至視野范圍內。在某些儀器中，例如 V-scope（奧林巴斯公司，紐約州梅爾維爾），該升降器有一個小凹槽，可容納 0.035 英寸（約 1.09 厘米）的導絲，以便在更換附件時幫助穩定導絲。

圖 3.7 A和B，十二指腸鏡先端組件。



彎曲部分和先端角度

內窺鏡醫師還可以操縱內窺鏡插入管的先端。可偏轉部分稱為彎曲部分，其構造與插入管的其余部分不同。如圖 3.8所示，彎曲部分由一系列形狀奇特的金屬環組成，每個金屬環通過自由活動的接頭連接到其兩側的環上。這些接頭由一系列樞軸銷構成，每個樞軸銷與相鄰的樞軸銷相差 90 度。一組樞軸允許彎曲部分沿上下方向卷曲。第二組樞軸允許彎曲部分沿左右方向卷曲。它們共同使彎曲部分能夠向任何方向卷曲。卷曲的方向由沿著插入管長度延伸的四根角度線控制（見圖3.2）。這四根導線牢固地連接到彎曲部分先端的 3 點鐘、6 點鐘、9 點鐘和 12 點鐘位置。拉動連接在 12 點鐘位置的導線會導致彎曲部分向上卷曲，并實現內窺鏡醫師所說的“向上先端偏轉”。拉動連接在 3 點鐘位置的導線會導致右先端偏轉。拉動另外兩根導線會導致向下和向左偏轉。內窺鏡醫師可以通過旋轉上下或左右角度旋鈕來依次拉動每根導線。（為簡單起見，圖 3.8僅顯示上下角度系統。）同時旋轉上下和左右旋鈕會產生組合先端運動（例如，向上和向右），并允許內窺鏡醫師向任何方向掃描內窺鏡先端。

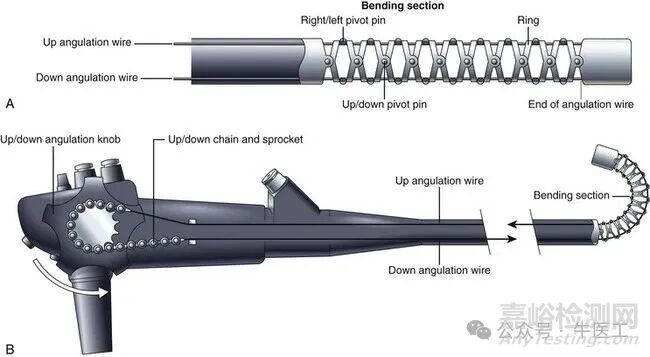

圖 3.8 A、彎曲段的構造。B 、角度旋鈕的旋轉引起彎曲段的偏轉。



空氣、水和抽吸系統

圖 3.9顯示了典型的內窺鏡空氣、水和抽吸系統的示意圖。光源中的氣泵以輕微的壓力向從內窺鏡光源連接器伸出的管道提供空氣。空氣通過空氣通道（管）輸送到控制部分上的空氣/水閥。如果沒有蓋住這個閥門，空氣就會從閥門頂部的通風孔排出（見圖3.1）。當不需要空氣時，這個通風孔允許氣泵自由泵送，從而減少泵的磨損。如果內窺鏡醫師想要給患者吹氣，他或她可以用指尖蓋住通風孔；這樣可以關閉通風孔并迫使空氣沿著空氣通道向下流動，通過先端的噴嘴離開儀器?？諝?水閥的軸中包含一個單向閥（見圖3.1），以在檢查期間將空氣保持在患者體內。在內鏡檢查過程中，胃腸道通常會被充氣至略高于大氣壓。如果沒有這個單向閥，當操作人員將手指從閥門上移開時，來自被檢查器官的空氣就會回流到先端噴嘴，沿著插入管的氣道向上流動，最終從氣/水閥上的孔中流出。因此，需要使用防反流閥來保持患者氣流量。

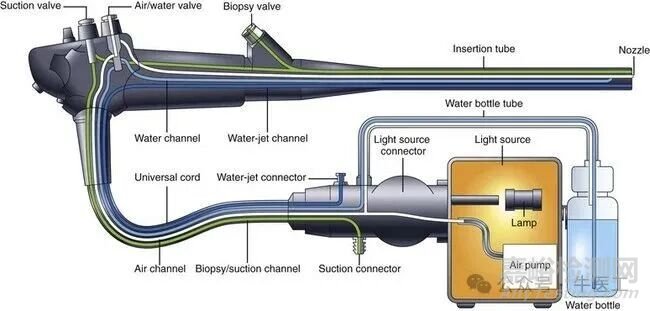

圖 3.9 空氣、水和抽吸系統的配置。



用于在手術過程中清潔物鏡的水儲存在連接到光源或推車的水瓶中（見圖3.9）。除了輸送空氣進行充氣外，氣泵還會對該水容器加壓，迫使水從瓶中流出并進入內窺鏡。水通過水瓶蓋上的管子輸送到內窺鏡的光源連接器，然后通過水通道沿通用線向上輸送到空氣/水閥。當內窺鏡醫師按下空氣/水閥時，水會繼續沿著插入管中的水通道向下流動，并從先端的噴嘴流出。噴嘴將水引導到物鏡表面，對其進行清潔。

吸力也由內窺鏡控制部分上的閥門控制。吸力源（可以是醫院的壁式吸力系統或便攜式吸力泵）連接到內窺鏡的光源連接器。當內窺鏡醫師按下吸力閥時，吸力會被施加到插入管內的吸力/活檢通道。內窺鏡先端的任何液體（或空氣）都會被吸入吸力收集系統。通道開口閥（也稱為活檢閥）關閉活檢通道的近端開口，防止室內空氣被吸入吸力收集系統。

圖 3.9所示的空氣、水和抽吸系統的設計具有多種固有的安全特性。空氣供應系統沒有活動部件，也沒有可能卡在持續“開啟”位置的機械閥門，從而導致患者意外過度充氣。相反，空氣只是從閥門上的排氣孔排出，除非醫生用手指捂住這個開口；如果抽吸系統被堵塞，內鏡醫師難以應對可能的過度充氣，他/她只需快速?gòu)膬?nèi)鏡上取下所有閥門即可。此操作將停止所有空氣和水的輸送，并允許患者的胃腸道通過打開的閥門氣缸減壓。



照明系統

內窺鏡使用非相干光纖束將外部光源發出的光傳輸?shù)絻?nèi)窺鏡先端。該光纖束由數千根直徑 30 µm 的毛發狀玻璃纖維組成，這些玻璃纖維經過光學涂層處理，可將光線捕獲在光纖內，并通過全內反射現象將光線從一端傳輸?shù)搅硪欢?。進入此類光纖一端的光線會在光纖壁上反射數千次，然后才從另一端射出。用于制造光纖纖芯和包層的玻璃類型以及纖芯和包層的厚度均經過精心選擇，以使光纖束能夠傳輸盡可能多的光線（有關光纖的更完整討論，請參閱 Kawahara 和 Ichikawa 3 ）。

內窺鏡光源通常使用 300 W 氙燈來產生電子內窺鏡所需的強烈白光。這些燈也會產生大量熱量。光源內的散熱器、紅外濾光片和強制風冷系統可防止內窺鏡的光纖束過熱和燃燒。仔細檢查內窺鏡光導的先端，可以發現一個阻燃石英透鏡，該透鏡用于收集來自光源燈的光并將其引導到內窺鏡中（見圖3.1 ）。在內窺鏡的另一端，儀器先端的光導透鏡將光線均勻地散布在視野上（見圖3.6 ） 。光源中的自動控制光圈（光圈）控制從內窺鏡先端發出的光的強度。

當內窺鏡位于胃等較大腔體中且需要大量光線時，光源的光圈會打開，使內窺鏡能夠透射最大光線。當內窺鏡先端非?？拷つで夜庹粘渥銜r(shí)，光源的光圈會自動關閉，以減少光源的出射光量。如果光照過低，監視器上的視頻圖像會變得昏暗且顆粒感強。如果光照過強，監視器上的圖像會變得模糊（即“光暈”）。視頻處理器會通過精確控制光源產生的光量，自動將照明亮度保持在 CCD 圖像傳感器可接受的范圍內。



固態圖像捕捉

電子內窺鏡中使用的圖像傳感器通常稱為 CCD。這些傳感器是由硅半導體材料制成的固態成像裝置。傳感器表面的硅對光有反應。當一個光子撞擊 CCD 的感光表面時，它會取代表面硅原子上的一個電子。在硅材料中會產生一個帶負電的自由電子，同時在電子之前被束縛的硅晶體結構中會產生一個相應的帶正電的“空穴”。這種作用稱為光電效應，如圖 3.10所示。當更多的光子撞擊傳感器表面時，就會產生更多的自由電子和相應的空穴。傳感器中積累的電荷與落在 CCD 上的光量成正比。此外，無論落在傳感器上的光是什么顏色，都會產生這些電荷。

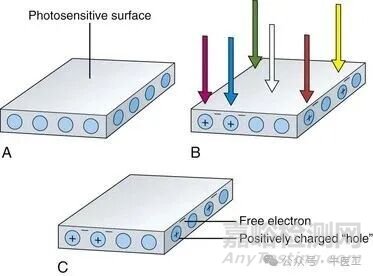

圖 3.10 光電效應 A，感光表面 B，光子撞擊表面釋放電子，在材料內部產生電荷積聚C ，光照結束后，電荷仍然存在。



雖然單個感光元件可用于測量落在表面的光的亮度（例如在測光表中），但它無法再現圖像。為了再現圖像，必須將感光表面分割成由數千個獨立的小感光點組成的矩陣。當圖像聚焦在這種傳感器的表面上時，會自動測量矩陣中每個感光點的圖像亮度。了解圖像中每個點的亮度可使視覺系統準確地再現圖像。CCD 是這種固態視覺系統的常見組件。CCD 圖像傳感器的表面被分割成由離散感光點組成的矩形陣列，每個感光點稱為圖像元素或像素。 圖 3.11展示了具有這種陣列的 CCD 傳感器。在視頻圖像內窺鏡中，CCD 位于儀器先端，位于物鏡正后方（如圖 3.6所示）。物鏡將觀察到的粘膜的微型圖像直接聚焦在該傳感器的表面上。由于前述光電效應，落在CCD上的光圖案（即圖像）會立即轉換為存儲電荷陣列。由于每個像素中存儲的電荷與相鄰像素隔離，傳感器能夠忠實地將光學圖像轉換為圖像的電學復制品。

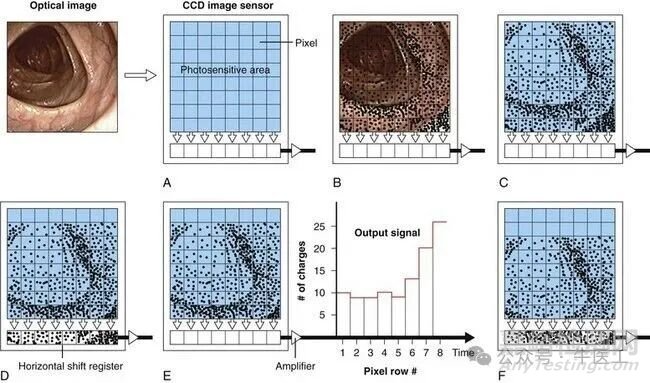

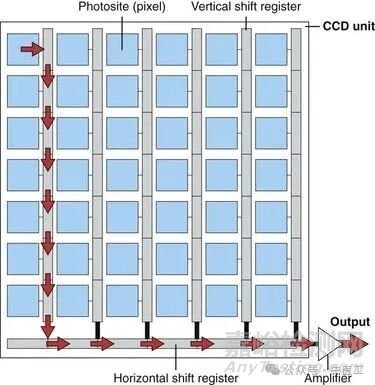

圖 3.11 使用線傳輸電荷耦合器件 (CCD) 進行圖像捕獲和讀出。雖然實際的內窺鏡 CCD 包含數十萬像素，但為了簡單起見，所示的陣列包含 64 個像素，排列成 8 行 × 8 列的矩陣。A ，粘膜圖像投射在 CCD 的感光表面上。B ，由于光電效應，產生了圖像的電復制品。C ，遮光時電復制品仍然存在。D ，復制品向下移動一行，將數據從底行推入水平移位寄存器。E ，移位寄存器被清空，產生輸出信號。F ，復制品向下移動另一行。該過程重復。



這種電信號經過處理后，被發送到視頻監視器進行再現。如圖 3.11所示，圖像暗區的像素由于產生的電荷較少，電壓較低。圖像亮區的像素由于產生的電子/空穴對較多，電壓相應較高。每個像素能夠產生任意數量的電荷，從最小值到最大值，具體取決于入射光的亮度。光到電荷的轉換過程是線性的。落在像素上的光子數量加倍，像素產生的電荷數量也加倍，直到感光點的存儲容量達到滿載為止。



讀取電荷耦合器件上創建的圖像

CCD 曝光圖像后，必須按順序“讀出”CCD 中產生的電荷，并對其進行處理以重現原始光學圖像。電荷在讀出時在 CCD 內移動的方式取決于 CCD 的配置。三種最常見的 CCD 類型是線傳輸 CCD、幀傳輸 CCD 和行間傳輸 CCD。4每種CCD 類型在 CCD 對光的靈敏度（即內窺鏡照明系統所需的亮度）、所需光源類型（頻閃與非頻閃）、CCD 的尺寸（影響內窺鏡先端先端的尺寸）以及電荷從 CCD 中傳輸出的速度方面都有特定的優勢。圖 3.11中示意性顯示的 CCD是線傳輸 CCD。圖 3.11A顯示了光學圖像在 CCD 感光表面上的投影。陣列中的每個感光點在短暫曝光圖像后都會產生電荷（圖 3.11B和C）。為簡單起見，圖 3.11展示了一個只有極少量像素和極少量電荷的陣列。這些電荷由感光點內的小點表示。

通過鄰近每個感光點的電極（圖 3.11中未顯示這些電極），可以控制每個像素內的電荷并將其在 CCD 表面上移動。通過改變施加到這些電極上的電壓，各個像素內的電子以電荷包的形式從一個像素轉移到另一個像素。這些電極上連續的電壓變化使電荷移向 CCD 的底部邊緣并進入水平移位寄存器（見圖3.11D ）。水平移位寄存器中的電荷通過輸出放大器轉換成輸出信號。輸出信號的波動與每個像素中存儲的電荷數量成正比。在圖 3.11E所示的過程中，原始圖像底行中的電荷已被讀出并通過輸出放大器并發送到視頻處理器進行重建。整個圖像的電表示在 CCD 上下移了一行。水平移位寄存器讀出并清空后，陣列中每個像素的電荷將依次向下傳輸?shù)较路较袼?，從而?duì)圖像副本進行第二次移位。此次傳輸將水平移位寄存器填充原先位于陣列倒數第二行的電荷，如圖3.11F所示。水平移位寄存器中的電荷再次被讀出，從而產生一個輸出信號，該信號代表原始圖像倒數第二行像素的亮度。

圖像副本的處理以類似的逐步方式繼續進行，直到整個 CCD 都被讀出。一旦 CCD 被讀取和清除，它就可以進行另一次曝光了。電荷耦合過程——電荷以包的形式從一個像素傳輸?shù)搅硪粋€(gè)像素——使 CCD 得名（電荷耦合器件）。CCD 最遠角落的電荷在到達水平移位寄存器之前，會依次通過數百個感光點。在目前的電子內窺鏡中，CCD 每秒要曝光、讀出并重新曝光 60 到 90 次。為了在這些重復傳輸過程中保持圖像保真度，至關重要的是，這些電荷包在 CCD 被讀出時每秒進行數十萬次傳輸?shù)倪^程中保持完整，電荷數量既不能丟失也不能增加。在移動和讀出圖像的整個過程中，線傳輸 CCD 的感光陣列必須避光（圖 3.11C及后續步驟中所示的步驟）。這種屏蔽是必要的，以防止正在傳輸?shù)膱D像信息與仍然落在感光點上的光在感光點上產生的新電荷混合。為了保留原始圖像，在讀出圖像副本時，感光點必須完全黑暗。在內窺鏡應用中實現此目的的一種方法是在讀取 CCD 時頻閃或暫時中斷內窺鏡發出的光；這會產生瞬間的光芒來曝光圖像傳感器，然后在讀出和清除 CCD 時出現短暫的黑暗期。使用過紅、綠、藍 (RGB) 順序內窺鏡系統（通常稱為黑白 CCD 系統）的內窺鏡醫師熟悉頻閃內窺鏡光源的概念。



線間電荷耦合器件

盡管頻閃視頻系統在內窺鏡檢查中很常用，但它們有幾個缺點，特別是在平滑再現運動方面。帶有頻閃光源的線傳輸 CCD 的替代方案是帶有連續（非頻閃）光源的行間傳輸 CCD。如圖3.12所示，行間傳輸 CCD 具有一系列垂直移位寄存器，這些寄存器位于每列感光點附近。曝光后，感光點處顯影的電荷立即快速轉移到相鄰的垂直移位寄存器。由于電荷快速、一步轉移到垂直移位寄存器，因此在讀出過程中無需中斷 CCD 的照明。同時，垂直移位寄存器中的電荷逐步轉移到水平移位寄存器，并在那里以常規方式讀出。 （圖 3.12中的紅色箭頭表示左上角像素中產生的電荷的讀出路徑。）垂直移位寄存器被遮光，因此在 CCD 持續曝光時，它們會被清空。在讀取第一幅圖像的同時，CCD 會采集第二幅圖像。當垂直移位寄存器最終清空時，傳感器陣列中新創建的圖像副本會立即從感光點傳輸?shù)酱怪币莆患拇嫫?，然后重?fù)該過程。

圖 3.12 線間傳輸電荷耦合器件 (CCD) 示意圖。



隔行傳輸CCD的一大優勢在于它無需照明頻閃。由于整個傳感器陣列只需一步即可清除至垂直移位寄存器，因此傳感器陣列可立即準備捕獲下一張圖像。使用連續非頻閃光源的所謂彩色芯片內窺鏡就是隔行傳輸CCD系統的例子。



圖像分辨率

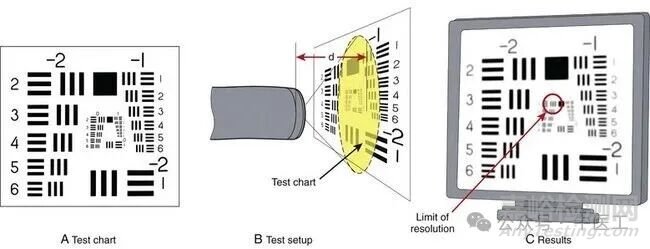

圖像分辨率是內窺鏡圖像質量的關鍵組成部分。通常使用類似于圖 3.13所示的測試方法來測量分辨率。將由清晰打印的黑白線條組成的測試圖放置在距內窺鏡先端一定距離的位置。該測試圖包含一系列間距越來越近的線條。仔細研究在內窺鏡視頻監視器上重現的該圖表圖像（圖 3.13C）。間距較大的線條可以清晰地區分為單獨的線對。然而，間距較近的線條通常會模糊在一起，無法識別為不同的線條。

圖 3.13 量化分辨力的測試設置。



內窺鏡的分辨率極限定義為在圖像變得非常模糊以至于線條簡單地混合在一起之前，仍然可以區分為線條的最近的線對之間的距離。隨著測試圖移近內窺鏡的先端，測試圖的圖像放大倍數增加，內窺鏡能夠分辨越來越小的線對。圖 3.14展示了內窺鏡分辨能力隨距離變化的典型圖。隨著內窺鏡越來越靠近測試圖，內窺鏡分辨出的線對越來越細，直到在點A處內窺鏡達到其最大分辨能力。此時，內窺鏡也處于其最近焦點。將測試圖移近內窺鏡會導致圖像質量下降，因?yàn)榻裹c(diǎn)損失越來越大。受圖像模糊的限制，圖 3.14所示的典型標準結腸鏡的工作范圍為 7 至 200 毫米（如紫色實線所示）。

圖 3.14 標準、變焦和近焦結腸鏡的分辨率。



市場上有一些電子內窺鏡具有光學變焦功能。這些內窺鏡通常在內窺鏡主體上有一個控制裝置，當內窺鏡非?？拷繕?biāo)組織時，該控制裝置可以調節內窺鏡先端的鏡頭，以實現清晰對焦。如圖3.14所示，這些內窺鏡可以分辨比標準內窺鏡小四倍的線對；這是通過允許內窺鏡聚焦在距離組織僅幾毫米的距離來實現的。然而，分辨能力的四倍提高是有代價的。與顯微鏡類似，這些儀器的景深非常有限 - 在 1 或 2 毫米范圍內。如果內窺鏡離組織太近或太遠，圖像很快就會失焦，圖像質量下降。如圖3.14B中的實藍線所示，變焦內窺鏡在“變焦”模式下的工作范圍非常有限，并且內窺鏡很難保持對焦。

最近，人們推出了近焦高清 (HD) 內窺鏡，它比標準內窺鏡和光學變焦內窺鏡更具優勢?？傮w而言，高清內窺鏡的分辨率有所提高，因?yàn)榕c標準內窺鏡相比，它的圖像傳感器像素更多（見圖3.14D ）。此外，近焦內窺鏡上的光學元件使它們能夠在失焦前更緊密地接近觀察到的組織。圖 3.14所示的近焦高清結腸鏡在失焦前能夠進入測試圖的 3 毫米范圍內，與標準結腸鏡相比，其分辨率提高了三倍（圖 3.14E）。雖然它的分辨率仍然低于光學變焦結腸鏡，但這種近焦結腸鏡的景深非常寬（3 至 200 毫米，如綠色實線所示），這使得這種結腸鏡與任何標準內窺鏡一樣方便使用。

前面討論的變焦內窺鏡是指具有光學變焦功能的內窺鏡。這與大多數電子內窺鏡上的電子變焦功能不同。電子變焦不會提高內窺鏡的實際分辨率。電子變焦只是獲取CCD中心部分捕獲的信息，并將其放大顯示在顯示器上。電子變焦不會在顯示器圖像中添加任何新的圖像信息，也不會改變上述測試中測量的內窺鏡的分辨率。光學變焦確實增加了顯著的圖像細節，因?yàn)閮?nèi)窺鏡能夠更近距離地接近組織并獲得真實的放大圖像。



色彩再現

所有固態圖像傳感器本質上都是單色器件。它們只能再現黑白圖像。CCD 表面的硅感光點產生的電荷僅與照射到陣列上的光的強度（亮度）成比例。簡單的圖像傳感器無法區分入射光的顏色。如圖3.10所示，一個紅光光子產生的電荷與一個藍光光子產生的電荷相同。為了使內窺鏡能夠再現必要的色彩屬性，系統必須具備額外的手段來分析照射到傳感器上的光的顏色（波長）。



三色視覺

人們發現，幾乎任何人眼敏感的顏色都可以通過混合紅、綠、藍 (RGB) 三種顏色的光來匹配。如果三個投影儀都裝有 RGB 濾光片，并且投射的聚光燈重疊，則生成的圖像將類似于圖 3.15所示的圖像。紅綠投影儀重疊產生的顏色與單色黃光無法區分。同樣，重疊的綠藍投影儀發出的光會讓人產生看到純青色光的感覺。紅色和藍色重疊產生洋紅色。令人驚訝的是，當所有三個投影儀在中心重疊時，觀察者會看到一片純白色區域，看不到三種組成顏色的痕跡。如果精確控制和改變?nèi)齻€(gè)投影儀中每個投影儀的強度，則幾乎可以在重疊的中心區域重現任何光譜顏色。

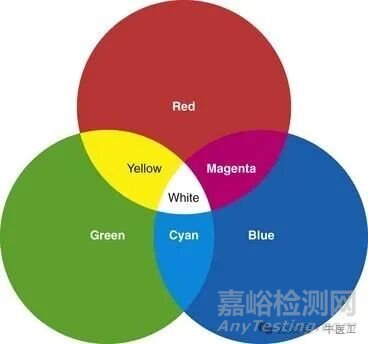

圖 3.15 加色原色圖解。



所有視頻圖像都是使用 RGB 的三種組成顏色重建的。因?yàn)檫@三種顏色可以加法組合以模仿所有其他光譜顏色，所以它們通常被稱為三種加法原色。這三種顏色 RGB 是用于在視頻監視器表面創建全彩色圖像的熒光粉的顏色（圖 3.16）。黃色（Ye）、青色（Cy）和品紅色（Mg）在視頻成像中也起著重要作用，被稱為補色。商用電子內窺鏡目前使用兩種不同的系統來重現色彩。第一臺商用視頻圖像內窺鏡是 Welch Allyn 于 1983 年推出的 VideoEndoscope，它基于 RGB 順序成像系統。5目前的許多儀器仍在使用該系統。第二種系統，即所謂的彩色芯片內窺鏡，現在已成為全球主導系統。每種色彩再現系統都有其優點和缺點，稍后將進行解釋。

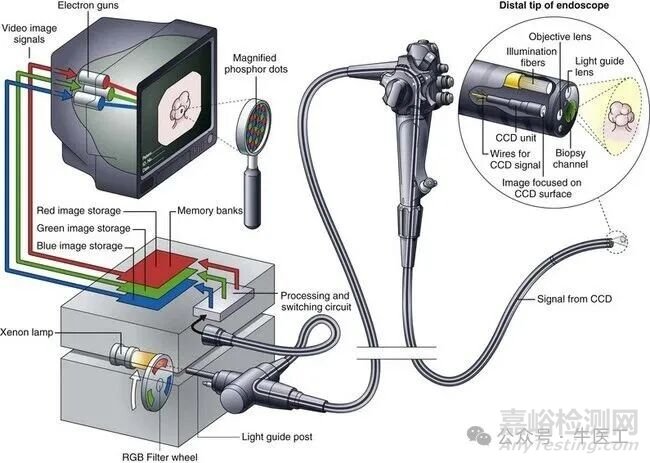

圖 3.16 紅、綠、藍 (RGB) 順序內窺鏡成像系統示意圖。



紅、綠、藍順序成像（“色輪”）

圖 3.16示意性地展示了 RGB 序列電子內窺鏡系統的組件。內窺鏡的先端安裝有一個單色（黑白）CCD。內窺鏡先端的物鏡將內窺鏡視場的微型圖像聚焦在該 CCD 的感光表面上。該圖像通過穿過內窺鏡的光纖束照亮。該光纖束將光源內的燈發出的光傳送到內窺鏡的先端。與光纖內窺鏡使用的光或彩色芯片內窺鏡使用的光不同，這種光不是連續的，而是頻閃或脈沖的。光源內的高強度氙氣燈發出連續的白光，其色溫與陽光接近。在該燈和內窺鏡的導光柱之間放置了一個帶有三個彩色段（RGB）的旋轉濾光輪。該濾光輪將落在光導束上的光線進行截?cái)嗪椭?，使其交替閃爍，顏色依次為紅、黑（無光）、綠、黑、藍、黑。當在內窺鏡先端觀察時，這種照明在肉眼看來是閃爍的白光，而不是實際連續的RGB色光。當以每秒20至30轉的速度旋轉時，這三原色光似乎融合在一起，用肉眼觀察時形成白色照明。

這種獨特的照明系統的目的是產生三個獨立的單色圖像，每個圖像都是由三原色按順序依次照亮視野時獲得的。在紅色濾光片位于光路中的幾分之一秒內，胃腸道粘膜僅被紅光照亮。CCD 圖像傳感器捕獲粘膜在紅色照明下呈現的單色（黑白）圖像（圖 3.17）。自然呈紅色的組織在紅光下反射強烈，看起來很亮。紅色較少的組織區域?qū)t光的反射很弱，在紅光照明下看起來很暗。在紅色照明下獲得粘膜的單色圖像后，濾光輪旋轉到輪子上相鄰的不透明區域。此時，內窺鏡照明暫時變暗，CCD 上的圖像被讀出，通過處理和切換電路，并存儲在視頻處理器的“紅色圖像”存儲庫中（見圖3.16）。紅色圖像存儲后，旋轉濾光輪，將綠色濾光片置于光路中。CCD 獲取在綠色照明下呈現的粘膜單色圖像（見圖3.17）。該圖像被讀出并發送到視頻處理器，存儲在“綠色圖像”存儲庫中。以類似的方式，當濾光輪旋轉到藍色部分時，會獲取第三張單色圖像。該圖像相應地存儲在“藍色圖像”存儲庫中。這種為三原色各捕獲一組圖像的序列每秒重復 20 到 30 次——精確的速度由視頻處理器的規格決定。同步電路使濾光輪的旋轉與 CCD 的讀出相匹配，并按順序控制開關電路，將每個新圖像引導至正確的存儲庫。

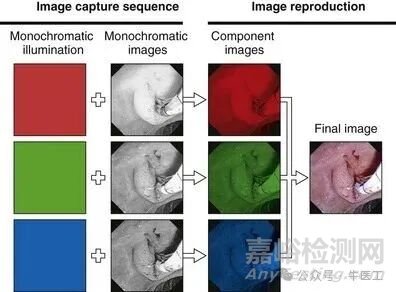

圖 3.17 使用紅、綠、藍 (RGB) 順序照明進行圖像捕獲。



彩色芯片成像

作為 RGB 順序成像系統的替代方案，一些電子內窺鏡使用彩色芯片成像系統。彩色芯片 CCD 本質上是一個黑白圖像傳感器，其表面粘合有定制的多色微濾光片。該濾光片允許 CCD 直接且同時地解析圖像的組成顏色。有時使用術語“瞬時單板 CCD”來指代這種設備，以強調所有三個顏色分量都是由單個“板”或 CCD 同時獲得的。彩色芯片 CCD 通常使用圖 3.18所示類型的彩色馬賽克濾光片?？梢栽O(shè)計具有多種不同顏色配置的馬賽克濾光片；但是，圖 3.18所示的顏色選擇非常常見。此馬賽克濾光片中使用的顏色為黃色、青色、品紅色和綠色 (Ye/Cy/Mg/G)。這些部分排列成 2×2 像素框圖案，并在 CCD 表面有規律地重復。

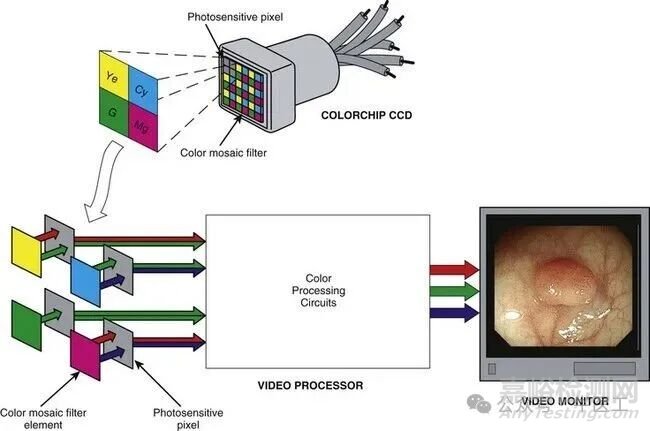

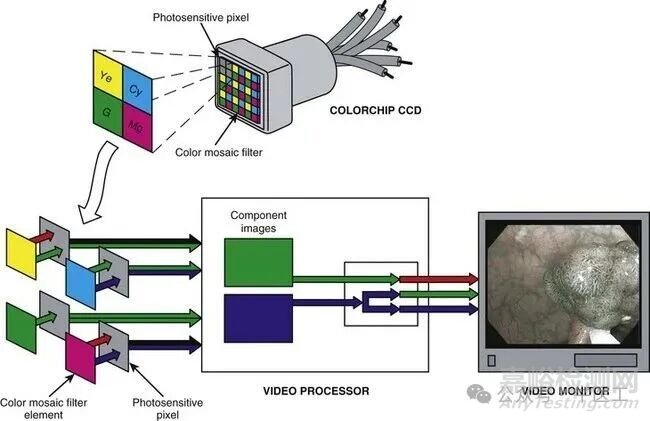

圖 3.18 與彩色芯片電荷耦合器件 (CCD) 中的像素相匹配的彩色馬賽克濾光片允許圖像傳感器同時從投射在其感光表面上的圖像中捕獲全彩色信息。



由于發送到視頻監視器的最終輸出信號必須是標準 RGB 分量圖像，因此在顯示之前，必須將此 Ye/Cy/Mg/G 濾鏡后面生成的圖像轉換為其主要的 RGB 分量。此轉換通過添加和減去相鄰像素的信息來完成，直到計算出傳感器中每個像素的特定 RGB 值。如圖3.19所示，黃色濾鏡元件吸收藍光但通過紅光和綠光；這使得所有黃色濾鏡元件后面的像素都能接收紅色和綠色信息。圖 3.19還顯示，青色濾鏡元件后面的像素接收色譜的藍色和綠色部分。洋紅色像素接收紅光和藍光。在四個 Ye/Cy/Mg/G 像素的代表性塊中，兩個像素接收紅色信息，三個像素接收綠色信息，兩個像素接收藍色信息（見圖3.18）。

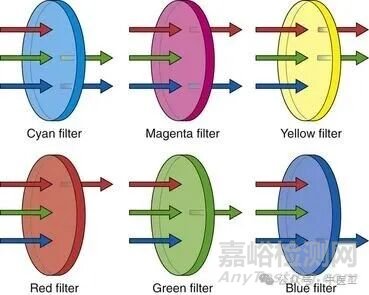

圖 3.19 濾光片顏色對紅、綠、藍 (RGB) 光透射的影響。



通過在視頻處理器中使用適當?shù)乃惴▽?duì)相鄰像素的信息進行加減運算，可以得出每個 Ye/Cy/Mg/G 像素塊的 RGB 分量值。藍色分量值可以通過從青色像素產生的電荷數中減去綠色像素產生的電荷數來確定（B = Cy − G 或 B = [B+G] − G）。紅色分量值可以通過從黃色像素產生的電荷數中減去綠色像素產生的電荷數來確定（R = Ye − G 或 R = [R+G] − G）。此類計算會在整個 CCD 表面的所有 2 × 2 像素塊上重復進行。此過程完成后，矩陣中每個像素塊所需的 RGB 分量值都已計算完畢。有人可能會問，如果使用原色 RGB 濾鏡覆蓋像素?zé)o需計算即可直接獲得 RGB 分量值，那么為什么還要使用由互補色（Ye、Cy 和 Mg）組成的馬賽克濾鏡并采用處理算法呢？答案在于 Ye/Cy/Mg/G 馬賽克濾鏡在亮度方面比 RGB 馬賽克濾鏡具有明顯優勢。

使用 RGB 濾光片段時，每個像素都會被過濾以接收三原色中的一種（見圖3.19）。經過青色濾波的像素會同時暴露在藍光和綠光下。它比純藍或純綠像素的光照更強烈。同樣，黃色濾光片（紅色 + 綠色）或品紅色濾光片（藍色 + 紅色）后面的像素比純 RGB 濾光片后面的像素接收更多的光子（光）。由于穿過黃/藍/鎂/綠馬賽克濾光片的光強度增加，因此具有這種結構的 CCD 表現出更高的光敏度。互補色馬賽克濾光片的明顯優勢在于，由于光敏度增加，這些濾光片允許電子內窺鏡設計人員使用更小的光導纖維束來構建內窺鏡，從而最大限度地?cái)U(kuò)大內窺鏡的視角并增加內窺鏡的景深。所有這些特性都可以提高性能，但每個特性都需要額外的光線。因此，所有商用彩色芯片內窺鏡都使用互補色馬賽克 CCD。



運動再現

與 RGB 序列電子內窺鏡相比，彩色芯片電子內窺鏡在重現運動方面具有先天優勢。RGB 視頻處理器中的濾光輪通常以每秒 20 至 30 轉（rps）的速度旋轉。由于每個顏色分量圖像都是按順序單獨捕獲的，因此需要1/30幾秒鐘（使用 30 轉/秒的濾光輪）才能捕獲組成單個視頻圖像的三個分量圖像。如果內窺鏡和被觀察物體之間存在相對運動（內窺鏡檢查過程中經常發生這種情況），則三個分量圖像在物體大小和位置方面可能會略有不同。當這三個 RGB 圖像隨后疊加在視頻監視器上時，它們很可能會出現錯位。如果內窺鏡醫生在圖像快速移動時恰好凍結圖像，則這種錯位清晰可見。盡管 RGB 序列電子內窺鏡難以重現運動，但彩色芯片電子內窺鏡在對運動組織進行成像方面表現出色，因?yàn)樗梢酝瑫r(shí)捕獲圖像的所有三個顏色分量。由于照明是連續的、非頻閃的，并且?guī)俾逝c當代電視標準一致，因此使用彩色芯片電子內窺鏡再現的運動圖像是流暢而自然的。

彩色芯片電子內窺鏡的另一個獨特優勢是可以縮短其有效快門速度，以提高所捕獲圖像的清晰度。彩色芯片系統通常每秒捕獲一個新視頻圖像1/60。雖然這個時間段相對較短，但由于捕獲期間的移動，凍結的快速移動物體可能會顯得有些模糊（但沒有分色）。為了減少這種模糊，最好將電子捕獲周期縮短到正常時間的一小部分（例如，從1/60一秒到1/250另一秒）。與傳統膠片攝影一樣，曝光時間越短，拍攝對象越清晰，但拍攝對象必須照亮得越亮，以防止曝光不足。許多彩色芯片內窺鏡上的快速快門模式可能無法為遠處的全景圖像提供足夠的光線，但在真正需要的情況下，快速快門捕捉模式可以非常有效地生成明亮、清晰的凍結圖像（即快速移動的粘膜的特寫靜止圖像）。



彩色芯片電子內窺鏡的優勢

彩色芯片電子內窺鏡比 RGB 序列系統有幾個固有的優勢（表 3.1）。前面討論的優勢包括（1）平滑、自然地再現運動；（2）凍結圖像上沒有顏色分離；（3）快速快門模式，即使是運動最快的物體也能防止圖像模糊。其他優勢包括（4）與標準（非頻閃）氙燈光源兼容，（5）增強透照效果，以及（6）在激光治療期間表現優異。使用 RGB 序列內窺鏡時，腹部透照會出現問題，因?yàn)槠漕l閃光輸出比非頻閃系統弱得多。許多 RGB 序列光源都有一種在“透照”模式下操作時將旋轉的濾光輪暫時從光路中移除的方法。會產生穩定、強烈的白光，非常適合透照。然而，一旦移除濾光輪，圖像就會丟失，因?yàn)樵诖蠖鄶?shù)情況下，照明太強，會使 CCD 飽和，產生大部分白色的圖像。即使圖像可見，它也是黑白的，因?yàn)闉V光輪必須處于正確的位置才能重現顏色。



表 3.1 電子內窺鏡成像系統的優點和缺點

優勢	缺點
色卡系統
流暢、自然地再現動作	難以適應色彩分析研究
拍攝的圖像沒有色彩分離
快速快門模式可防止拍攝對象移動時圖像模糊
使用標準（非頻閃）氙燈光源
在正常觀察條件下可以進行透照
激光治療期間的卓越表現
RGB 順序系統
可實現高分辨率圖像	RGB 分量圖像之間的圖像滑動
每個像素都反映三種顏色	快速移動物體上的“彩虹效應”
通過更換濾鏡可以進行高級色彩分析	需要頻閃光源
	白色瞄準光束和圖像“暈染”阻礙了激光治療
	透照需要移除濾光輪并產生黑白圖像

RGB，紅色、綠色和藍色。



紅、綠、藍序列電子內窺鏡的優勢

RGB 序列電子內窺鏡的一大優勢在于可以提高分辨率。圖像分辨率很大程度上取決于原始圖像的像素?cái)?shù)量。彩色芯片系統需要多個像素的信息，并通過算法處理這些信息，以獲得圖像中每個點的 RGB 分量值。在 RGB 系統中，每個像素按順序被 RGB 光照射。每個像素依次提供三種顏色分量的信息。單個像素能夠提供所有三種顏色分量，這對于內窺鏡等小型成像設備來說是一個優勢。實際上，這種優勢對于大多數電子內窺鏡來說并不顯著，但當需要盡可能薄的內窺鏡（例如，電子膽道鏡）時，這是一個顯著的優勢。由于 RGB 序列電子內窺鏡使用原色濾光片，并且顏色分量在視頻處理器內被單獨隔離、捕獲和處理，因此這種類型的電子內窺鏡能夠提供非常準確的顏色信息。這種潛在優勢在常規內窺鏡檢查中通常不明顯；然而，在圖像分析研究中，RGB 序列系統優于彩色芯片系統。



使用紅、綠、藍順序電子內窺鏡進行窄帶成像

近年來，奧林巴斯（日本東京）推出了具有新觀察模式的電子內窺鏡系統，稱為窄帶成像（NBI）。6 – 9此功能的目的是通過選擇性操縱血紅蛋白的成像來增強對粘膜表面細節（例如，凹坑圖案）的觀察，并增加微血管結構與周圍組織之間的對比度。血紅蛋白是組織中的主要發色團。圖3.20顯示了氧合血紅蛋白在可見光譜中的相對吸光度。峰值吸收發生在 415 nm（藍光）。在 540 nm（綠光）附近觀察到第二個峰值。從圖 3.20中可以清楚地看出，血紅蛋白反射而不是吸收紅光，從而使血紅蛋白具有其特征性顏色。利用有關血紅蛋白特征吸光度的此類信息，可以設計一種成像系統，該系統根據內窺鏡研究的組織中血紅蛋白的相對存在或不存在來增加圖像對比度。

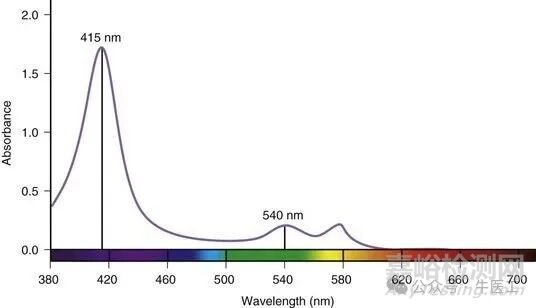

圖3.20 氧合血紅蛋白的吸光度光譜。



圖 3.21示意性地說明了 RGB 序列內窺鏡系統中 NBI 成像的實現。光源具有與圖 3.16所示的標準內窺鏡系統相同的氙氣燈和相同的旋轉 RGB 濾光輪。但是，對于 NBI 成像，在氙氣燈前面臨時放置了一個特殊的 NBI 濾光片。該裝置過濾氙氣燈產生的廣譜白光（圖 3.21中的光譜 1 ），并且只允許波長以 415 nm 為中心的非常窄的藍光帶和波長以 540 nm 為中心的非常窄的綠光帶通過濾光片（圖 3.21中的光譜 2 ）。正是這種使用窄帶光（即非常有限的光波長）照亮組織的做法賦予了 NBI 名稱。

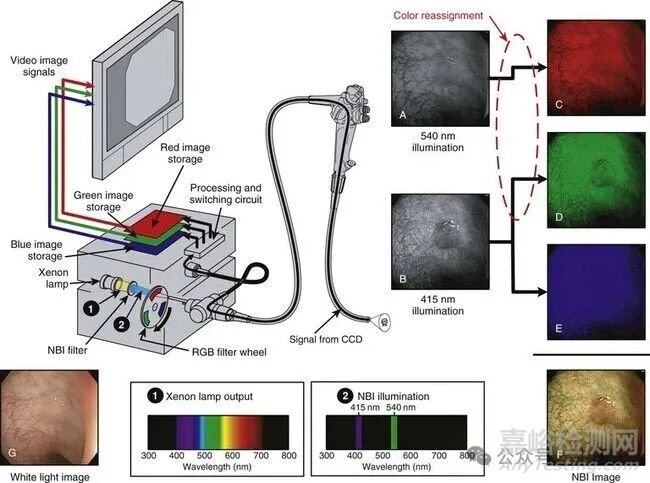

圖 3.21 采用紅、綠、藍 (RGB) 順序電子內窺鏡系統的窄帶成像 (NBI)。

（內窺鏡圖像由 Y. Sano 和 S. Yoshida 提供。）



RGB 順序 NBI 系統的成像順序如下：當紅色濾光片段位于光路中時，由于 NBI 濾波光中沒有紅光，因此沒有光進入內窺鏡。此時不會創建圖像，也不會存儲圖像。濾光輪旋轉到綠色濾光片段。穿過 NBI 濾光片的綠光 (540 nm) 也會穿過旋轉濾光輪的綠色段，穿過內窺鏡并照亮組織。（NBI 濾光片發出的 415 nm 藍光被旋轉濾光輪中的綠色濾光片阻擋。）CCD 捕獲組織在 540 nm 綠色照明的窄帶下呈現的單色（黑白）圖像（見圖3.21A）；但是，視頻處理器切換電路不會將此圖像存儲在預期的綠色圖像存儲庫中，而是將 540 nm 圖像發送到空的紅色圖像存儲庫（見圖3.21C）。此操作是故意重新分配顏色。

最后，濾光輪旋轉到藍色濾光片段。該濾光片段讓來自 NBI 濾光片的 415 nm 藍光通過，組織被以 415 nm 為中心的窄譜藍光照亮。CCD 捕獲粘膜在 415 nm 照明下的黑白圖像（見圖3.21B），視頻處理器按預期將圖像存儲在藍色存儲庫中（見圖3.21E）。視頻處理器還將該 415 nm 圖像的相同副本存儲在綠色存儲庫中（見圖3.21D），這是第二次有意的顏色重新分配。紅色成分圖像現在由組織在 540 nm 窄帶照明（綠光）下的圖像組成，而綠色和藍色成分圖像現在由組織反射 415 nm 窄帶照明光（藍光）時的圖像組成。 RGB 濾光輪旋轉一圈并將圖像分配到各個 RGB 圖像存儲區域后，三個 RGB 分量圖像會同時發送到視頻監視器，并在監視器上將三個分量圖像（見圖3.21CE）疊加為最終的全彩 NBI 圖像（見圖3.21F）。最終的 NBI 圖像與在正常白光照明下顯示的組織圖像（見圖3.21G）有很大不同。顏色重新分配改變了組織的自然著色，并且僅使用被氧合血紅蛋白高度吸收的波長對組織進行選擇性照明大大增加了粘膜病變的表面圖案。



使用彩色芯片電子內窺鏡進行窄帶成像

NBI 也可以在彩色芯片視頻平臺上實現。圖 3.22展示了在彩色芯片內窺鏡的光源中插入 NBI 濾光片。NBI 濾光片將氙氣燈發出的廣譜白光（圖 3.22中的光譜 1 ）過濾為與 RGB 序列系統中使用的相同的 NBI 光譜。彩色芯片 NBI 照明包括使用 415 nm 和 540 nm 窄帶光對組織進行連續、同時的照明。內窺鏡中的彩色芯片 CCD 捕獲在這種特殊 NBI 照明下反射的組織圖像。圖像捕獲之后，圖像信息由視頻處理器處理后再顯示。圖 3.23總結了彩色芯片 NBI 圖像的處理過程。CCD 上的彩色馬賽克濾光片對圖像進行過濾，如前所述。但是，由于 NBI 照明中沒有紅色波長，因此沒有紅色圖像信息進入視頻處理器中的彩色處理電路 - 只有藍色和綠色信息可用。與 RGB 序列 NBI 系統類似，視頻處理器會特意將綠色信息重新分配，顯示為紅色分量圖像。同樣與 RGB 序列系統類似，藍色圖像信息會顯示為藍色分量圖像，并特意重新分配為綠色分量圖像。當這些 RGB 分量圖像（按定義）同時顯示在視頻監視器上時，彩色芯片電子內窺鏡系統會顯示與 RGB 序列電子內窺鏡系統類似的 NBI 圖像。

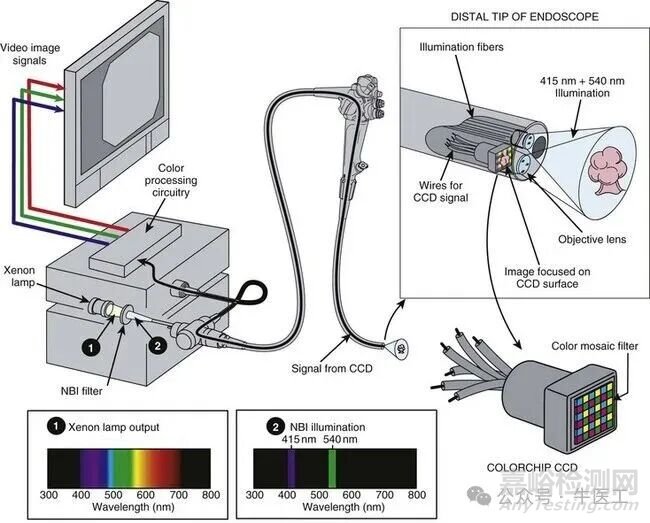

圖 3.22 采用彩色芯片電子內窺鏡系統的窄帶成像 (NBI)。



圖 3.23 使用彩色芯片電子內窺鏡系統進行窄帶成像 (NBI) 彩色處理。



兩種系統的NBI功能均可通過內窺鏡上的開關或視頻處理器上的按鈕輕松開啟或關閉。內窺鏡醫師可以根據需要快速切換標準白光和NBI成像。



圖像處理

所有視頻處理器在處理過程中都會將內窺鏡圖像轉換為數字格式。數字格式的圖像可以通過各種算法輕松處理。一些更常用的算法旨在產生不同程度的“邊緣增強”或“紋理增強”。這些算法并非刻意改變組織的顏色，而是增加圖像對比度，以增強邊緣輪廓或增強組織形貌。從某種意義上說，它們?cè)噲D“銳化”圖像。



后處理圖像增強

最近，人們努力對圖像進行處理（后處理），以獲得類似于使用 NBI 獲得的數據。富士能推出了一項名為FICE（富士智能色彩增強）的功能，賓得推出了一項名為i-Scan 的功能，這些功能可以有意操縱內窺鏡圖像的顏色。這些后處理功能旨在增強粘膜血管和表面結構的顯示。奧林巴斯的 NBI 功能通過以與血紅蛋白的自然吸收相對應的選定波長照射組織來實現這一點。FICE 和 i-Scan 使用正常的白光照明，捕獲正常的白光圖像，并對生成的正常內窺鏡圖像執行數字處理。這個過程被稱為“最佳波段成像”或“多波段成像”。當內窺鏡圖像為數字形式時，很容易識別所捕獲圖像中每個點（像素）的特定顏色，并僅選擇指定顏色范圍內的像素。這些選定的顏色可以顯示為新圖像，進行處理以執行所需的增強功能，或重新分配以其他顏色顯示。

FICE 系統允許用戶從白光圖像中選擇特定窄帶顏色范圍，并將其用作“最佳波段圖像”。用戶可以選擇三個這樣的最佳波段圖像，并將其分配給 RGB 監視器輸入。FICE 配置的處理器提供十個出廠預設的最佳波段；但用戶可以自定義預設。60 個預估波長（色調）中的任何一個都可以輸入到三個 RGB 通道中的任何一個。內窺鏡控制部分上的一個按鈕可讓操作員從傳統的白光成像切換到實時多波段成像。

用于組織診斷或鑒別的最佳多波段成像預設尚未確定；然而，這個概念很容易說明。雖然內窺鏡診斷通常包括解釋內窺鏡圖像中看到的各種紅色色調的細微變化，但使用包含鮮艷色彩的照片更容易顯示后處理；圖 3.24A就是這樣一張熱氣球發射的圖像。一旦圖像變成數字形式，軟件算法就很容易從圖像中選擇和提取某些特定的色調。在圖 3.24B的情況下，軟件（Adobe Photoshop）選擇了特定范圍的藍色和特定范圍的綠色作為感興趣的顏色。這個顏色范圍可以選擇得很窄（例如，某種深藍色），也可以選擇得很寬（例如，從淺藍色到深藍色）。這些選定的顏色可以按正常方式顯示，也可以重新分配為不同的顏色以產生額外的強調。在圖 3.24C中，選定的藍色被重新分配為綠色，選定的綠色被重新分配為藍色。

圖 3.24 圖像處理示例。A ，原始圖像。B ，藍色和綠色色調的顏色選擇。C ，所選顏色的顏色重新分配。



可以想象，通過數字后處理可以處理圖像的方式無窮無盡。然而，在每種情況下，原始白光圖像的顏色都會被操縱。NBI 通過僅使用特定波長照射組織來操縱照明光與組織本身的相互作用，從而實現組織中所需的對比度變化。在圖 3.24C所示的后處理示例中，雖然軟件有效地交換了天空和草地的顏色，但它也改變了場景中在白光圖像中具有相似顏色的其他物體的顏色（例如，最高中央氣球上的藍色帶）。如果某些內窺鏡結構（例如毛細血管、腺體和小凹）始終具有獨特的特征顏色，那么就可以設計一種軟件算法來識別和增強它們。雖然尚未有經過驗證或標準化的圖像處理方案可用于常規臨床，但正在進行研究以識別有價值的算法。



內鏡超聲儀器

奧林巴斯于1984年推出了首批投入使用的內鏡超聲 (EUS) 儀器。最初的儀器 (GF-UM2) 是一臺光纖內窺鏡，其先端配備機械掃描壓電換能器。盡管基于視頻的胃鏡和結腸鏡早在20世紀80年代中期就已面世，但首批基于視頻的EUS儀器直到1998年才問世。如今，視頻成像技術在EUS領域也占據主導地位。先前關于儀器整體結構、插入管組件、空氣、水和抽吸系統以及視頻成像技術的討論通常也適用于EUS儀器。除了這些系統之外，EUS儀器還必須包含用于超聲波生成、耦合和檢測的額外組件。

為了實現良好的聲耦合，EUS 儀器的先端通常有一個充滿水的乳膠球囊。向該球囊中注水和排水需要沿著插入管長度延伸的額外球囊充氣通道以及用于填充和排空球囊的額外控制裝置（特殊閥門）。EUS 儀器采用機械掃描或電子掃描技術來創建超聲圖像。最早的 EUS 內窺鏡使用單個壓電換能器，該換能器圍繞與內窺鏡中心軸平行的軸機械旋轉（圖 3.25）。創建了一個垂直于內窺鏡軸的 360 度徑向超聲圖像平面，內窺鏡本身位于圖像的中心。機械徑向 EUS 內窺鏡通常以 7.5 至 20 MHz 的頻率工作，二十年來，由于它們的圖像平面方向方便且 EUS 圖像分辨率高，它們一直是主要的診斷 EUS 儀器。

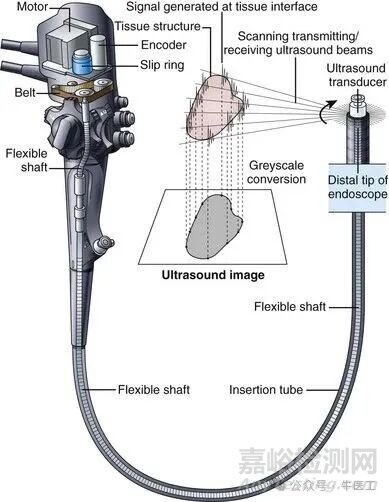

圖 3.25 機械徑向掃描內鏡超聲 (EUS) 儀器示意圖。



2003 年，賓得推出了電子徑向圖像超聲內窺鏡。這是第一臺提供復雜超聲功能（如多普勒?qǐng)D像功能）的徑向掃描儀器。但是，圖像限制在 270 度扇區內。隨后，奧林巴斯推出了徑向掃描 EUS 內窺鏡，該內窺鏡采用完整的 360 度壓電換能器陣列代替單個機械旋轉晶體（圖 3.26A）。賓得和奧林巴斯生產的電子徑向掃描儀器現已取代較舊的機械掃描設計。20 世紀 90 年代初，賓得推出了第一臺采用曲線換能器陣列的電子掃描 EUS 內窺鏡。該儀器產生的圖像平面與內窺鏡的長軸對齊，并且由于整個針尖位于 EUS 圖像平面內，因此首次實現了實用的細針抽吸 (FNA)。與機械掃描儀器相比，電子掃描內窺鏡具有彩色多普勒（顯示血流方向和平均速度的功能）和能量多普勒（提高測量流速靈敏度但不提供流向信息的功能）功能。曲線陣列內窺鏡通常具有 150 度至 180 度的視角（超聲圖像），換能器頻率為 5 至 10 MHz。光學觀察方向?yàn)榍皟A方向，與 FNA 針的大致方向一致（圖 3.26B）。內窺鏡先端的升降器允許針頭上下移動，升降器類似于十二指腸鏡上的升降器，但運動范圍更有限。

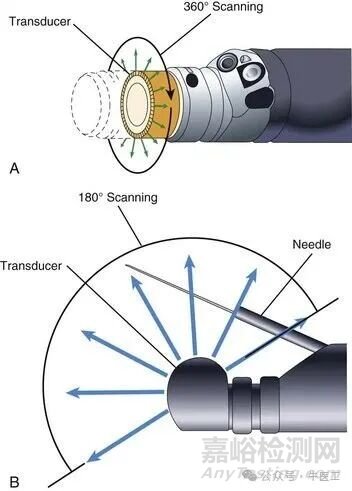

圖 3.26 A，電子徑向掃描內鏡超聲 (EUS) 內鏡的先端先端。B ，曲線 EUS 細針抽吸 (FNA) 內鏡的先端先端。



評估視頻圖像內窺鏡時需要考慮的因素

視頻圖像內窺鏡是一種技術先進且復雜的臨床工具。這些儀器首次進入市場時，各種市售型號的對比報告隨處可見。14 – 16如今，電子內窺鏡技術已經成熟，此類技術對比報告已很少見，但市售型號的規格摘要會定期發布。17 – 19很難確定任何單一的設計標準作為選擇特定臨床應用最佳電子內窺鏡的決定性因素。評估電子內窺鏡時，應考慮以下標準：



1圖像質量：儀器是否具有足夠?qū)挼囊暯?，景深好，圖像分辨率高，圖像對比度好，色彩準確，凍結圖像清晰，動態范圍寬（在圖像的明暗區域都能看清楚的能力）？

2照明特性：儀器在所有臨床條件下是否具有足夠的圖像亮度？照明是否從圖像中心到圖像邊緣均勻分布？系統是否能夠隨著觀察距離的變化而自動調節亮度？

3內窺鏡基本功能：儀器是否操作靈敏，插入管特性是否合適？其先端角度是否平滑；控制部分形狀和重量是否合適；角度旋鈕和閥門是否位置合適；以及吸液、注氣和鏡片清洗性能是否良好？

4基本規格：制造商是否擁有全系列的儀器型號，具有多種插入管直徑和活檢通道容量，以滿足所有臨床需求？

5是否適用于特殊治療程序：電子內窺鏡是否能有效防止高頻電刀產生的圖像噪聲？使用激光時，圖像質量是否可接受？

6系統功能：視頻處理器的控制是否簡單易懂？用于控制遠程設備的內窺鏡開關是否易于操作？設備的尺寸和重量是否便于運輸？

7系統擴展和集成：系統是否能夠輕松地與硬拷貝設備、錄像機和計算機圖像管理系統連接？



膠囊內鏡

過去十年，膠囊內鏡技術發展迅猛，臨床應用也日益廣泛。首批動物實驗于2000年發表在《自然》雜志上， 2020年，文獻中首次報道了不明原因消化道出血的臨床試驗。21,22膠囊內鏡技術是消化道微創檢查趨勢的重大進展。目前，膠囊內鏡系統由三個不同的部分組成：(1) 膠囊，(2) 數據接收和存儲系統，以及 (3) 用于圖像查看和分析的工作站。

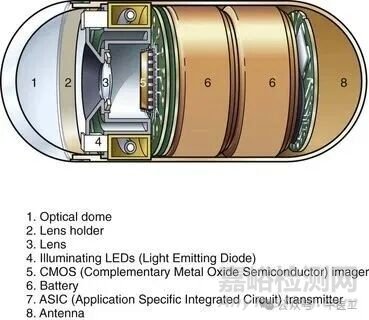

美國食品藥品監督管理局 (FDA)（2001 年 8 月）批準用于小腸觀察的第一個膠囊是 Given Imaging, Inc.（以色列約克尼穆）生產的 M2A 膠囊。該膠囊直徑為 11 毫米，長 26 毫米。膠囊及其組成部分如圖 3.27所示。膠囊的一端有一個透明的光學圓頂，成像系統位于其后。膠囊形狀對稱，小到可以在腸道內翻滾；當膠囊穿過胃腸道時，它會以隨機的方式對近端或先端的粘膜進行成像。透明圓頂后面是一個非球面透鏡，周圍排列著四個發光二極管 (LED)。透鏡將圖像聚焦到互補金屬氧化物半導體 (CMOS) 成像儀上。成像儀后面是兩節氧化銀電池，足以為 LED、成像儀和發射器供電至少 8 小時。發射器和天線位于膠囊的背面。膠囊封裝在磁鐵附近。從磁鐵上取下膠囊會觸發開關，激活LED并開始圖像傳輸。每秒捕獲并傳輸兩幅圖像，與閃爍的LED照明同步。由于腸道處于塌陷狀態（即未充氣），且被觀察的組織非?？拷鈱W(xué)穹頂，因此LED的少量照明就足夠了。



圖 3.27 Given Imaging M2A 膠囊示意圖。

（根據以色列約克尼穆 Given Imaging 公司的 Pillcam 重繪。）



Given Imaging 公司推出了一款名為 PillCamSB 的升級版小腸膠囊。Olympus 也推出了一款名為 EndoCapsule 的類似小腸膠囊。23這三種膠囊的尺寸完全相同。較新的膠囊具有更高的圖像分辨率、更寬的視角、六個 LED 燈（而不是四個）以及改進的工作站軟件。一些系統還提供實時查看器。Olympus EndoCapsule 使用 CCD 圖像傳感器代替 Given Imaging 膠囊中的 CMOS 圖像傳感器。在膠囊內窺鏡檢查過程中，患者的腹前壁上貼有八個傳感器。這些傳感器檢測從膠囊發射的信號。通過測量來自不同傳感器的信號的相對強度，可以確定膠囊在腹腔內的大致位置。工作站軟件會在膠囊圖像旁邊顯示膠囊的行進路徑。傳感器導線連接到佩戴在腰帶上的小型數據記錄器。腰帶裝置相對較輕，不會嚴重妨礙正常的非勞力性活動?；颊呖梢宰杂苫顒?dòng)，在檢查記錄階段無需住院。檢查結束后，傳感器和腰帶將從患者身上移除。記錄的數據將下載到計算機工作站，工作站將約5萬張檢查圖像轉換為視頻文件，并存儲在計算機硬盤上。檢查結果將以視頻形式在工作站屏幕上以審查員設定的速度進行觀看。

2004年，Given Imaging 公司的 PillCam ESO 獲得了 FDA 批準，這是一款用于檢查食管的雙成像膠囊。該膠囊目前已上市，用于診斷巴雷特食管和食管靜脈曲張。Given Imaging 還在開發 PillCam COLON，這是一款用于檢查結腸的膠囊。目前，多家公司正在開發在胃腸道內主動推進膠囊的方法。膠囊的研發仍在繼續。
