摘 要： 建立水中甲醛測定儀的校準方法。根據儀器工作原理和使用情況，選取波長示值誤差、透射比示值誤差、透射比重復性、儀器示值誤差、儀器重復性等項目進行校準，探討了各個項目的校準方法，并結合制造廠家儀器使用說明書和相關領域國家計量技術規范給出了具體技術指標。波長示值最大允許誤差為±10.0 nm；透射比示值最大允許誤差為±2.0%；透射比重復性不大于0.5%；儀器示值最大允許誤差為±10%；儀器重復性不大于2%。分析測量過程不確定度來源，并進行不確定度評定。波長的擴展不確定度（k=2）為3.5 nm，透射比的擴展不確定度為0.5%（k=2）。驗證試驗及測量不確定度評定結果表明該校準方法切實可行，可用于水中甲醛測定儀的校準。
關鍵詞： 水中甲醛測定儀； 計量特性； 校準； 不確定度
甲醛在常溫下為氣態，易溶于水，水中甲醛主要來自于工業廢水的排放和水中天然有機物的氧化和熱解。甲醛在工業上得到了廣泛的應用，可用作消毒劑和防腐劑，是合成樹脂和多元醇的重要原料，大量地用于木材加工業、建筑裝修業等。同時，甲醛帶來的危害也不容忽視，甲醛能引起哺乳動物細胞核的基因突變、染色體損傷，長期處于甲醛濃度較高的環境中，可能會出現頭暈、頭痛、流淚、惡心嘔吐、咳嗽胸悶等癥狀，甚至使人中毒，嚴重的還會致人死亡。水體遭甲醛污染會嚴重影響水體的自凈作用，從而危害人類健康和破壞自然生態環境[1]。早在2019年7月，國家生態環境部、衛生健康委就將甲醛列入有毒有害水污染物名錄。
準確檢測水中的甲醛含量對于確保水質安全至關重要。水質甲醛濃度的檢測方法主要有高效液相色譜法[2-3]、氣相色譜-質譜法[4]、AHMT分光光度法[5]、變色酸分光光度法[6]、乙酰丙酮分光光度法等[5-6]，國家環境標準HJ601—2011《水質 甲醛的測定 乙酰丙酮分光光度法》規定了水中甲醛的測定應采用乙酰丙酮分光光度法，適用于地表水、地下水和工業廢水中甲醛的測定。水中甲醛測定儀是常見的檢測水中甲醛含量的專用儀器，廣泛應用于環境監測、食品加工、醫療等領域[7-10]，目前，水中甲醛測定儀尚沒有國家計量檢定規程或校準規范，JJG1022—2016《甲醛氣體檢測儀檢定規程》適用于利用電化學原理、半導體氣敏傳感器原理測量空氣中甲醛含量的甲醛氣體檢測儀。
筆者參照J(rèn)JG178—2007《紫外、可見、近紅外分光光度計檢定規程》、JJF172—2018《農藥殘留檢測儀校準規范》和JJF1609—2017《余氯比色計校準規范》等相關領域國家計量技術規范并結合水中甲醛測定儀制造廠家產品使用說明書，建立水中甲醛測定儀的校準方法，滿足了開展校準工作需要，為水中甲醛測定儀的量值溯源提供了技術支持。
1 工作原理
水中甲醛測定儀是根據水中甲醛與顯色劑反應后生成的有色物質在特定波長處的吸收程度進行定量分析測量，測量原理基于朗伯-比爾光吸收定律。測定儀主要由光源、樣品室、檢測器、數據處理單元等組成，適用于實驗室和現場快速樣品分析測量，檢測方法為乙酰丙酮比色法[11-13]。
2 校準條件
環境溫度：(10～35) ℃；環境相對濕度：(15～85)%；交流電源電壓：(220±22) V；頻率：(50±0.5) Hz。
3 主要儀器與試劑
光譜中性濾光片：測量波長下透射比標稱值約為10%、20%、30%，相對擴展不確定度不大于1.0%(k=2)，國家標準物質研究中心。水中甲醛溶液標準物質：100 mg/L，標準物質編號為GBW(E) 082266，相對擴展不確定度為2%(k=2)，四川中測標物科技有限公司。光纖光譜儀：QE65 pro型，波長測量范圍為350～450 nm，波長最大允許誤差為±3.0 nm，深圳邁昂科技有限公司。水中甲醛測定儀：HAD-H309型，北京恒奧德儀器儀表有限公司。
4 校準項目與校準方法
根據儀器工作原理和實際使用情況，波長示值誤差、透射比示值誤差、透射比重復性、儀器示值誤差、儀器重復性所獲得的數據，能全面、客觀反映儀器的計量性能，因此選擇上述5個項目用于儀器的校準[14-16]。在滿足儀器測量準確性的前提下，確定各校準項目的技術指標，見表1。

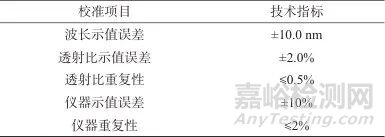

表1 水中甲醛測定儀校準項目技術指標
Tab. 1 Technical indicators for calibration of formaldehyde analyzer in water
4.1 波長示值誤差
將光纖光譜儀探頭置于甲醛測定儀樣品室中，測量測定儀的波長，重復3次，按式（1）計算波長示值誤差：
|
|
|
(1) |
式中：
——示值誤差，nm；
——3次測量平均值，nm；
——波長標稱值，nm。
4.2 透射比示值誤差和重復性
將透射比標稱值約為10%、20%、30%的中性濾光片，依次放入樣品室，以空氣為參比，重復測量透射比3次，按式(2)和式(3)分別計算透射比示值誤差和重復性：
|
|
|
(2) |
式中：
——示值誤差，%；
——每塊透射比濾光片3次測量平均值，%；
——每塊透射比濾光片標稱值，%。
|
|
|
(3) |
式中：
——重復性，%；
——每塊濾光片3次測量透射比的最大值，%；
——每塊濾光片3次測量透射比的最小值，%。
4.3 儀器示值誤差
將水中甲醛溶液標準物質配制成甲醛測定儀測量范圍約20%、50%和80%處的3種濃度，按照甲醛測定儀說明書的要求，加入配套反應試劑，待反應完成后放入測定儀中進行測量。用甲醛測定儀對每個濃度標準溶液分別獨立測量3次，計算出3次測量值的算術平均值，按式(4)計算儀器示值誤差：
|
|
|
(4) |
式中：
——相對示值誤差，%；
——3次質量濃度測量平均值，mg/L；
——標準物質標稱質量濃度，mg/L。
4.4 儀器重復性
選取濃度為甲醛測定儀測量范圍約50%處的甲醛溶液標準物質，按照說明書的要求，加入配套反應試劑，待反應完成后重復測量7次，并按式(5)計算水中甲醛測定儀的儀器重復性：
|
|
|
(5) |
式中：
——儀器重復性，%；
——7次質量濃度測量平均值，mg/L；
——第
次質量濃度測量值，mg/L；
——測量次數。
5 校準結果與討論
為了驗證校準方法的合理性、可行性，采用本校準方法，在校準條件下，對北京恒奧德儀器儀表有限公司的3臺型號為HAD-H309型、光源波長為412 nm、測量范圍為0～5.00 mg/L的水中甲醛測定儀分別進行校準。
5.1 波長示值誤差
待測定儀預熱穩定后，用光纖光譜儀分別對三臺測定儀進行校準，重復3次，計算示值誤差，波長示值誤差校準結果見表2。

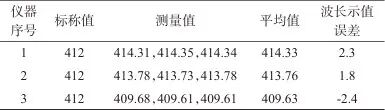

表2 波長示值誤差校準結果
Tab. 2 Calibration results of wavelength indication error (nm)
5.2 透射比示值誤差和重復性
分別用透射比標稱值為10%、20%、30%的中性濾光片對3臺測定儀進行校準，重復3次，分別計算示值誤差和重復性，透射比示值誤差和透射比重復性校準結果見表3。

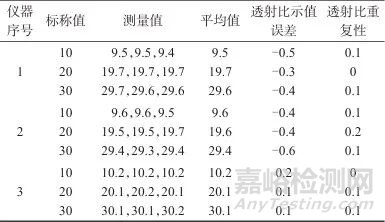

表3 透射比示值誤差和透射比重復性校準結果
Tab. 3 Calibration results of Transmittance indication error and transmittance repeatability ( % )
5.3 儀器示值誤差
儀器示值誤差校準結果見表4。

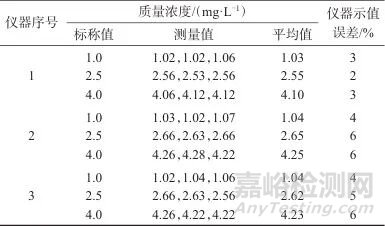

表4 儀器示值誤差校準結果
Tab. 4 Calibration results of instrument indication error
5.4 儀器重復性
儀器重復性校準結果見表5。

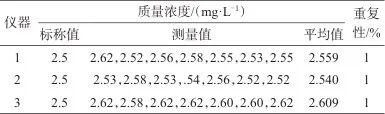

表5 儀器重復性校準結果
Tab. 5 Calibration results of instrument repeatability
由表2~表5可知，儀器的校準結果滿足各校準項目技術指標的要求。
6 測量結果不確定度分析
水中甲烷測定儀示值誤差不確定度評定示例較多[17-18]，筆者僅對波長和透射比示值誤差校準結果進行不確定度分析。
6.1 波長示值誤差的不確定度來源
波長示值誤差的測量模型見式(1)，
為標準器光纖光譜儀3次測量平均值，
為波長標稱值，測量結果的不確定度主要來源于測量重復性和標稱值引入的不確定度。由于測量量
與
彼此不相關，則合成標準不確定度計算見式(6)：
|
|
|
(6) |
式中：c1——靈敏系數，1；c2——靈敏系數，-1；
——測量重復性引入的不確定度分量；
——標稱值引入的不確定度分量。
6.2 波長示值誤差的不確定度分量評定
測量波長示值誤差的不確定度來源包括光纖光譜儀波長示值誤差引入的不確定度分量和被檢水中甲醛測定儀波長的測量重復性引入的不確定度分量。
6.2.1 光纖光譜儀波長示值誤差引入的標準不確定度
由儀器使用說明書可知光纖光譜儀波長示值最大允許誤差為±3.0 nm，按均勻分布，k=
，則：
|
|
6.2.2 光譜儀重復測量波長引入的標準不確定度
重復測量10次412 nm光源波長得到測量值分別為413.52、413.55、413.58、413.56、413.58、413.55、413.52、413.57、413.52、413.56 nm。由貝塞爾公式計算10次重復測量結果的實驗標準偏差s為0.024 nm：實際測量3次，按照均勻分布，擴展因子k=
，則：
|
|
6.2.3 合成標準不確定度波長示值誤差的合成標準不確定度：
|
|
取
，則波長示值誤差的擴展不確定度：
|
|
6.3 透射比示值誤差的不確定度來源
透射比示值誤差的測量模型見式(2)，其不確定度來源包括被檢水中甲醛測定儀透射比的測量重復性引入的不確定度分量和中性濾光片定值引入的不確定度分量。由于測量量
與
彼此不相關，則合成標準不確定度計算見式(7)：
|
|
|
(7) |
式中：c1——靈敏系數，1；c2——靈敏系數，-1；
——測量重復性引入的不確定度分量；
——中性濾光片引入的不確定度分量。
6.4 透射比示值誤差的不確定度評定
6.4.1 透射比測量重復性引入的標準不確定度
按照規范要求，分別用3塊透射比為10%、20%、30%濾光片對測定儀進行測量，每塊重復測量3次，測量結果見表6，組透射比測量結果中，最大極差為0.2%，極差系數為1.69，則：
|
|
表6 透射比測量結果
Tab. 6 Measurement results of transmittance ( % )
6.4.2 中性濾光片定值引入的標準不確定度
由校準證書可知中性濾光片的擴展不確定度為0.5%，
，則：
|
|
6.4.3 合成標準不確定度透射比示值誤差的合成標準不確定度：
|
|
取
，則透射比示值誤差的擴展不確定度：
|
|
7 結語
建立水中甲醛測定儀的校準方法。規定了波長示值誤差、透射比示值誤差、透射比重復性、儀器示值誤差和儀器重復性的校準方法，提出了波長示值誤差、透射比示值誤差、透射比重復性、儀器示值誤差和儀器重復性的計量特性要求，開展測量不確定度的評定，為今后水中甲醛測定儀國家計量檢定規程或校準規范的制定提供了技術參考。
參考文獻
1 張超，謝曉敏.淺析甲醛的危害、檢測評價與治理［J］.皮革制作與環?？萍迹?024，5（1）： 152.
ZHANG Chao，XIE Xiaomin. A Preliminary analysis of the hazards，detection，evaluation，and treatment of formaldehyde［J］. Leather Production and Environmental Technology，2024，5（1）： 152.
2 徐建，康慧芬，楊惠琳，等.水中甲醛含量的測定方法研究［J］.山東化工，2018，47（16）： 93.
XU Jian，KANG Huifen，YANG Huilin，et al. Study on the detection of formaldehyde in water［J］. Shangdong Chemical Industry，2018，47（16）： 93.
3 張娟，杜紫誠，駱如兵.正交試驗法在高效液相色譜法測定水中甲醛含量的應用研究［J］.廣東化工，2021，48（7）： 170.
ZHANG Juan，DU Zicheng，LUO Rubing. Application of orthogonal test in determination of formaldehyde in water by high-performance liquid chromatography［J］. Guangdong Chemical Industry，2021，48（7）： 170.
4 張文樂，馬玲，劉鵬鯤，等.頂空/氣相色譜-質譜法同時測定固體廢物中甲醛、乙醛含量［J］.化學工程與裝備，2024（4）： 118.
ZHANG Wenle，MA Ling，LIU Pengkun，et al. Simultaneous determination of formaldehyde and acetaldehyde content in solid waste by headspace/gas chromatography-mass spectrometry［J］. Chemical Engineering & Equipment，2024（4）： 118.
5 章貞陽，杜希.乙酰丙酮分光光度法測定工業環境中的甲醛［J］.化工時刊，2023，37（2）： 21.
ZHANG Zhenyang，DU Xi. Determination of formaldehyde in industrial environments by acetylacetone spectrophotometry［J］. Chemical Industry Times，2023，37（2）： 21.
6 邢書才，岳亞萍，趙彥輝，等.三種分光光度法測定水中甲醛的對比分析與方法評價［J］.應用化工，2020，49（4）： 1 054.
XING Shucai，YUE Yaping，ZHAO Yanhui，et al. Comparative analysis and evaluation of three spectrophotometricmethods for determination of formaldehyde in water［J］. Applied Chemical Industry，2020，49（4）： 1 054.
7 何日梅，盧敏萍，黃翊，等.茶多酚檢測儀的校準［J］.化學分析計量，2024，33（7）： 112.
HE Rimei，LU Minping，HUANG Yi，et al. Calibration of tea polyphenol testers［J］. Chemical Analysis and Meterage，2024，33（7）： 112.
8 許俊斌，周瑾艷，朱俊青，等.基于酶抑制法農藥殘留檢測儀的校準方法研究［J］.食品安全質量檢測學報，2020，11（16）： 5 700.
XU Junbin，ZHOU Jinyan，ZHU Junqing，et al. Research on calibration method of pesticide residue detector based on enzyme inhibition method［J］. Journal of Food Safety and Quality，2020，11（16）： 5 700.
9 李域，黃金梅，常梅. 4-氨基安替比林光度法水中揮發酚測定儀的校準方法探討［J］.分析儀器，2019（5）： 59.
LI Yu，HUANG Jinmei，CHANG Mei. Calibration method for volatile phenols analyzer based on 4-Amino antipyrine spectro-photometry［J］. Analytical Instrumentation，2019（5）： 59.
10 張平，李雙林，徐云帆.室內空氣現場氨測定儀校準方法研究［J］.計量與測試技術，2023，50 （ 12）：92.
ZHANG Ping，LI Shuanglin，XU Yunfan. Research on calibration method for ammonia density in air［J］. Metrology & Measurement Technique，2023，50（12）： 92.
11 汪海波，馬寶軍.乙酰丙酮分光光度法測定水質中甲醛和空氣中甲醛的方法融合［J］.安徽化工，2022，48（3）： 131.
WANG Haibo，MA Baojun. Acetyl acetone spectrophotometric methods fusion for determination of formaldehyde in water and air［J］. Anhui Chemical Industry，2022，48（3）： 131.
12 汪海波，曹頔.乙酰丙酮分光光度法測定水中甲醛的實際應用［J］.山東化工，2022，51（10）： 135.
WANG Haibo，CAO Di. Practical application of acetylacetone spectrophotometry in the determination of formaldehyde in water［J］. Shangdong Chemical Industry，2022，51（10）： 135.
13 謝美梅.乙酰丙酮分光光度法測定水中甲醛的標準對比分析［J］.質量技術監督研究，2021（5）： 43.
XIE Meimei. Comparative analysis of standards for determination of formaldehyde in water by acetylacetonate spectrophotometry method［J］. Quality and Technical Supervision Research，2021（5）： 43.
14 徐馨.乙酰丙酮法測定甲醛含量的影響因素研究［J］.廣州化工，2021，49（6）： 87.
XU Xin. Study on influencing factors of determination of formaldehyde content by acetylacetone spectrophotometry［J］. Guangzhou Chemical Industry，2021，49（6）： 87.
15 李懷旻.乙酰丙酮分光光度法測定水中甲醛的方法改進及影響因素分析［J］.化學工程與裝備，2019（8）： 274.
LI Huaimin. Improvement of cetylacetone spectrophotometric method for determining formaldehyde in water and analysis of influencing factors［J］. Chemical Engineering & Equipment，2019（8）： 274.
16 顧玲玲，舒曉蓮，楊偉浩，等.化學比色原理的甲醛氣體檢測儀校準方法［J］.化學分析計量，2016，25（5）： 108.
GU Lingling，SHU Xiaolian，YANG Weihao，et al. Calibration method for formaldehyde gas detector based on chemical colorimetric principle［J］. Chemical Analysis and Meterage，2016，25（5）： 108.
17 朱培娟，濮程，張明婷，等.水中甲醛檢測儀的校準及不確定度評定［J］.計量與測試技術，2024，51（6）： 17.
ZHU Peijuan，PU Cheng，ZHANG Mingting，et al. Calibration method and uncertainty evaluation of formaldehyde detectors in water［J］. Metrology & Measurement Technique，2024，51（6）： 17.
18 賈紅麗，吳龍，張艷艷，等.分光光度法測定空氣中甲醛不確定度評定［J］.化學分析計量，2020，29（2）： 123.
JIA Hongli，WU Long，ZHANG Yanyan，et al. Uncertainty evaluation of formaldehyde in the air determined by spectro-photometry［J］. Chemical Analysis Meterage，2020，29（2）： 123.
