基于檢測靈敏度的需求，在有些時刻，我們需要對液相設備的定量環進行更換，更換完成后，還需要對進樣準確度進行確認后，設備方可繼續使用。不同設備廠家的定量環的更換會有比較大的不同，以下就以島津液相SIL-20AC自動進樣器定量環更換為例。
1.一般情況下，島津液相的進樣針是插在針座內部的，需要先在儀器的控制面板上按鍵將針從針座上提起，讓其懸空。
圖1：島津液相SIL-20AC自動進樣器顯示屏
通過按向上的箭頭，顯示出【ZHOME】界面，按enter，進樣針就會離開針座，上升至最高點。
2.關閉進樣器電源，拔掉電源線。
3.打開自動進樣器的門，并通過擰動白色螺絲，進樣針前的塑料門（面板F）。

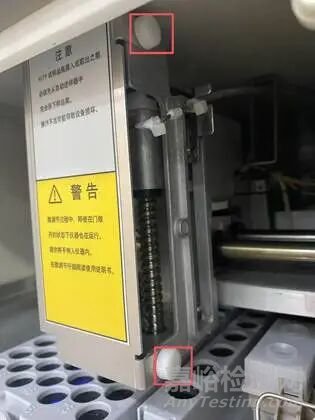

圖2：島津液相SIL-20AC自動進樣器內塑料門（面板F）
4.因關閉了電源開關，且針已經從針座上提起，我們可以發現連接針的那塊裝置（官方稱為Z裝置）可以在左右前后的范圍內挪動一定的距離。將其挪動到靠中間的位置后，就可以旋轉上面的白色螺絲，將針外面的蓋板取下（該螺絲有3個，其中兩個位于右手邊，一個在左手邊）。
圖3：Z裝置蓋板上的螺絲
5.取下蓋板后，就可以看到定量環連接針的位置的公螺母，用口徑大小合適的扳手將其擰松后（過程中不可太過用力，用扳手?jǐn)Q動了，用手輕輕旋轉開），就可取下。
圖4：進樣針端的定量環公螺母所在位置
6.觀察定量環在六通閥（高壓閥）上的公螺母，用口徑大小合適的扳手將其擰動后，用手輕輕旋轉取出。（定量環在島津設備上六通閥的接口為1號位，若無法區分，也可順著管路的走向判定）
圖5：六通閥端的定量環公螺母所在位置
7.將螺絲擰松后，沿著管路的走向可以看到沿著管路的固定件，按照器開口方向?qū)⑵淙∠录纯伞＃▋x器正面右上方的掛鉤3個和儀器內部樹脂蓋板正面上方內側的掛鉤2個）
圖6：儀器正面右上方的掛鉤

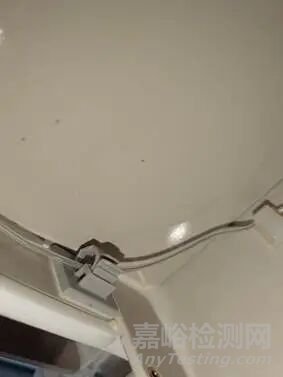

圖7：儀器內部樹脂蓋板正面上方內側的掛鉤
8.至此，完成定量環的拆卸。取出新的定量環，判斷好方向，按照順序進行暗轉即可，需要注意的是，連接在針那一端的部分需要穿過針后面的方形孔并卡在對應的卡扣上。
圖8：C裝置上方形孔和卡扣的位置
9.側面的部分需要按照順序進行固定，注意儀器正面右上方的掛鉤定量環的方向要正確，這樣才能保證設備在進樣過程中，定量環不會脫落造成損壞。

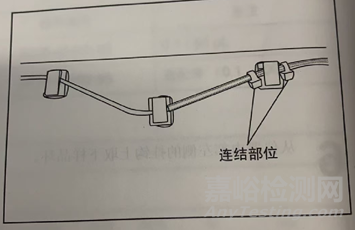

圖9：儀器正面右上方的定量環的方向
10.將側面和正面頂上的定量環部分固定好后，再將六通閥部分的固定完成，定量環的安裝就告一段落。（注意在安裝六通閥端的時候，定量環需要進行適度的彎曲，如果彎曲不好，可能會影響針的移動，所以比較建議按照取下的定量環的走向進行對比。）
圖10：定量環的彎曲方向
11.安裝完成后，將拆下的Z裝置的保護擋板和面板F安裝好，然后開啟設備，連接電源，打開設備，注意觀察針在移動過程中的順滑程度，更換好的定量環會不會影響到設備的其他部件。
12.接下來在設備的最大進樣體積處修改成替換好的定量環的最大進樣體積，讓后在PC端做好儀器配置。
二、更換定量環后的進樣準確度確認
完成定量環的更換工作后，往往需要對進樣體積準確度、進樣精密度、進樣針殘留和線性進行再次確認，這樣才能剛好的保證設備的狀態良好，便于后續的使用。
1.進樣體積準確度的確認
（1）參照系統要求，連接系統的管路，在色譜柱的接口上連接內徑為0.1mm*4m的阻尼管。
（2）將流動相和針的清洗液置換為水，執行清晰操作。（如果管路中或者清洗液中有不與水互溶的溶劑，需選擇合適的置換液進行置換后再置換成水。）
（3）將泵的送液流速設置為1.000ml/min，開始送液。檢查流路中的液體應該從檢測器一端流出，且流路沒有漏液的現象。
（4）準備一個進樣瓶，里面裝入合適體積的水，使用已經校準完成的天平，稱量進樣瓶的重量，并記錄數值M1。
（5）設置好進樣器的溫度（若不能控溫，記錄好室溫），將進樣瓶置于其中恒溫一端時間后，按照更換好的定量環的最大進樣體積進樣10次，分析時間設置為1min。
（6）分析結束后，使用已經校準的天平測定進樣瓶的質量，并記錄數值M2。
（7）根據M1和M2的差值、進樣器的溫度和當前溫度下水的密度，計算消耗的水的體積。
（8）使用以下的計算公式計算進樣體積的準確度。
進樣體積準確度（%）=[實際測試的進樣體積/(進樣體積設定值*進樣次數)-1]*100
（9） 可接受標準：進樣體積的準確度應在±5%范圍內。
2.進樣線性、進樣精密度和進樣針殘留
（1）以30%的甲醇為流動相，以流動相作為空白溶液，以25μg/ml的咖啡因溶液（用流動相溶解并稀釋）作為對照品溶液，按照以下的色譜條件和進樣序列表進樣測定。

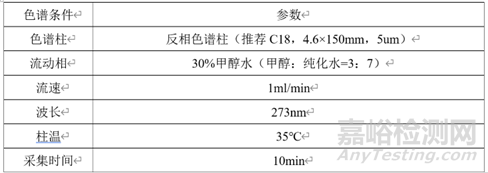

（2）色譜條件：
（3）進樣序列表：
（4）計算：
進樣線性：計算各進樣量時的平均峰面積與進樣體積的線性方程的相關系數。
進樣精密度：計算標準品峰面積的RSD。
進樣針殘留：計算空白溶液與相鄰前一針對照品溶液峰面積的百分比。
（5）可接受標準：
進樣精密度：峰面積相對標準偏差應≤1.0 %；峰高相對標準偏差應≤2.0%。
進樣針殘留：空白溶液不超過相鄰前一針?lè)迕娣e的0.2%。
進樣線性：以進樣體積為橫坐標、平均峰面積為縱坐標，進行線性回歸，計算其相關系數，相關系數應不低于0.995。
綜上，對定量環更換，且完成相應測試后，即可開展后續的測試工作。
