前 言
電芯生產過程中通過溫度、時間等因素對極片水分進行管控以降低水分對性能的影響，然而在電芯干燥的過程當中，極片的內部理化性質可能也會發生不同程度的重構。
本文以極片迂曲度測試為例，評估相同溫度下，干燥時間對極片迂曲度的影響。對相同輥壓后的三元極片在80℃下進行0h、6h、12h的真空干燥處理后，制成對稱電池，測試電化學阻抗譜（EIS）進行數據分析評估。
迂曲度的評估通過如下式中的麥克馬林?jǐn)?shù)Nm進行表征，式中：τ 為迂曲度；Rion為離子電阻；A為極片面積；ε為極片孔隙率；σ為電解液電導率；d為極片的厚度。
Nm=τ/ε=（Rion·A·σ）/d
測試設備和流程
1.將輥壓后的磷酸鐵鋰正極極片裁成直徑大小一致的圓片；
2.將裁切好的正極極片放置在真空干燥箱中進行對應時間的干燥；
3.干燥完成后，立刻轉移到極片迂曲度測試儀（圖1 EIC 設備）中，與對應尺寸大小的PP隔膜組裝成對稱電池；
4.使用EIC設備的自動注液功能，對對稱電池添加相同體積的電解液，加壓相同次數實現快速浸潤；
5.進行EIS 阻抗測試，基于Nyquist圖中低頻線段延長至與X軸相交，該交點與高頻線段和X軸的交點的差值的3倍取為該極片涂層的離子阻抗Rion；
6.數據分析。

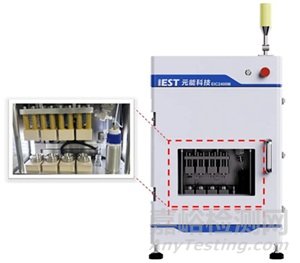

圖1. 極片迂曲度測試儀

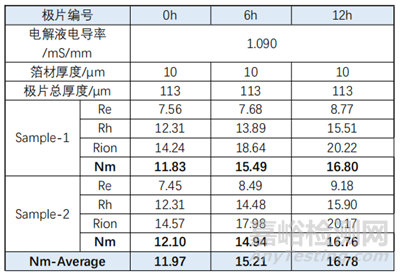

表1. 不同真空干燥極片迂曲度及其相關物料信息

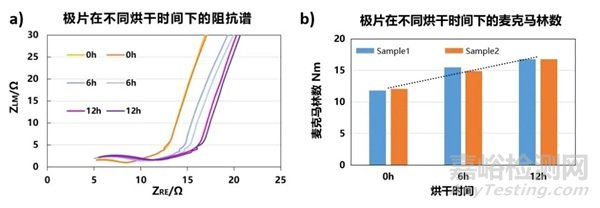

圖2. 極片在不同烘干時間下的阻抗譜&麥克馬林?jǐn)?shù)（b）
數據分析
如表1 所示，測試評估使用內含電導率為1.09 mS/mm電解液的對稱電池。從圖2 中可以得到隨著干燥時間的延長，極片整體的迂曲度越大。干燥時間越長，水分含量越少，對電芯性能越有利。然而干燥時間的延長，在溫度的作用下，會使得極片中的粘接劑在極片顆粒的表面聚集發生變化，影響顆粒表面的電荷性，使其與電解液中的鋰離子作用強度較大，最終表現為離子電導率和麥克馬林?jǐn)?shù)較大。
通過上述實驗可以得到，電芯極片水分在管控的過程中，可能會進一步影響迂曲度的重構，從而影響極片在電芯正常工作過程中的鋰離子擴散阻抗，這對工藝參數設計或者研發通過迂曲度篩選材料的過程都有一定的影響。同時也釋放出一個信息，材料在極片層級中由于受到配方的影響，可通過真空干燥的工藝參數調整或者優化極片的迂曲度，以更好的實現電芯設計的性能目標。
