在材料微觀世界探索中，掃描電子顯微鏡（SEM）是形貌表征的利器。然而，強磁樣品（如永磁體、四氧化三鐵、鎳粉等）因磁場干擾問題，長期困擾著科研人員。
1、強磁樣品SEM測試的難點
強磁性材料SEM觀測一直是公認的“硬骨頭”， 其測試難點具體體現在兩個方面：
強磁性對成像的直接干擾
扭曲電子束路徑，導致圖像模糊、漂移或畸變；
引發圖像出現明暗條紋；
導致設備對焦困難，甚至無法正常成像；
干擾探測器信號，導致數據異常；
擾亂電鏡自身磁場，影響分辨率。
常規應對方案的局限
為減輕干擾，常規SEM測試通常采用低電壓、高工作距離的參數設置，但這種方式存在明顯弊端：
造成信號強度弱、信噪比差、穿透深度不足；
導致樣品形貌襯度降低、空間分辨率受限；
難以開展有效的能譜（EDS）分析，無法為樣品成分研究提供數據支持
這些限制嚴重制約了科研工作者對強磁材料微觀結構與成分的深入研究。
2、無漏磁超高分辨率SEM方案
針對強磁樣品的測試難題，引入無漏磁超高分辨率SEM（TESCAN MIRA系列），實現了強磁樣品不消磁狀態下的高質量成像，徹底擺脫了常規測試的技術束縛。
TESCAN MIRA系列SEM采用獨特的鏡筒與物鏡設計，能有效屏蔽和抵御樣品雜散磁場的干擾，無需對樣品消磁，即可直接在高電壓下穩定成像，充分發揮高電壓在信噪比、穿透深度和空間分辨率上的優勢，從而獲得高質量圖像。
其典型參數設置如下：
加速電壓：15-30kV，利用高能電子束的 “慣性” 抵抗磁場干擾；
工作距離：3-5mm，在不碰撞探頭的前提下盡可能縮短距離，提升成像精度；束流：適中，保證足夠的信號強度與分辨率；
掃描速度：正?；蚩焖賿呙瑁驁D像穩定性高，無需通過快掃規避漂移問題。
高電壓模式的應用還帶來多重優勢：
更高的空間分辨率： 高電壓下電子束斑更小，可達設備最佳分辨力，看清更細微的粉末結構；
更強的材料襯度：背散射電子（BSE）的原子序數襯度更明顯，便于分析粉末中不同成分的相分布；
更好的信噪比：高能電子激發的信號更強，圖像清晰度與銳利度更高；
為高質量EDS奠基：為EDS能譜分析提供了必要條件，保證激發體積和X射線信號強度滿足成分分析需求。
3、實測數據與案例驗證

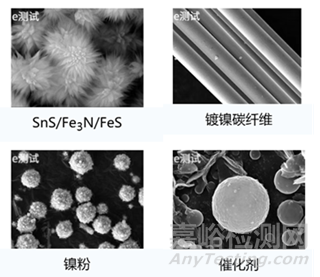

1、高加速電壓下的樣品成像
在15-20 kV高電壓條件下，不同類型強磁樣品均呈現出優異的成像效果：
|
樣品類型
|
加速電壓
|
成像效果
|
|
強磁粉末(SnS/Fe3N/FeS)
|
20 kV
|
圖像穩定，無扭曲、無漂移，清晰呈現納米花狀精細結構
|
|
鍍鎳碳纖維材料
|
15 kV
|
形貌細節清晰，襯度良好，纖維表面與邊界明確
|
|
鎳粉
|
15 kV
|
顆粒立體感強，信號豐富飽滿，無充電或變形效應
|
|
催化劑
|
20 kV
|
穩定呈現多孔結構及顆粒分布，為成分分析提供理想基礎
|

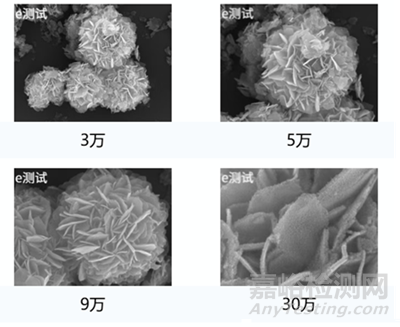

2、低工作距離下的超高倍成像
對Fe3O4樣品在15KV電壓、4mm的低工作距離下進行不同倍數拍攝。從3萬倍到30萬倍的超高倍范圍內，樣品形貌均無畸變。即使在30萬倍的超高倍下，仍能清晰呈現花簇表面幾納米顆粒的真實形貌，且圖像兼具清晰度與立體感。
