溫度變化速率是環境試驗箱一個非常重要的指標，也是我們進行氣候環境試驗或溫度循環試驗的必備測試參數。根據國標規定，衡量溫變速率的常見指標有4種：平均溫度變化速率、全程平均溫度變化速率、線性溫度變化速率、全程線性溫度變化速率。
1、線性溫度變化速率
按規定溫度速率變化的試驗箱，工作空間內某一指定的點在兩個規定溫度范圍內的10％至90％之間測得得任意間隔時間t得溫度平均轉變速率。
2、平均溫度變化速率
按最大溫度速率變化的試驗箱，工作空間內某一指定的點在兩個規定溫度范圍內的10％至90％之間測得的溫度平均轉變速率。
3、全程平均溫度變化速率
按最大溫度速率變化的試驗箱，工作空間內某一指定的點從一規定溫度TL+2℃（TH-2℃）變化至另一規定溫度TH-2℃（TL+2℃）時測得的溫度平均轉變速率。
4、全程線性溫度變化速率
按給一定溫度速率變化的試驗箱，工作空間內某一指定的點從一規定溫度TL+2℃（TH-2℃）變化至另一規定溫度TH-2℃（TL+2℃）時測得的任意間隔時間t的溫度平均轉變速率。
5、升降溫時間
按最大溫度速率變化的試驗箱，工作空間內某一指定的點從規定溫度變化至另一規定溫度時需要的時間。
實際中可能會遇到“點對點升降溫速率”的說法，該指標通常默認為國標定義的全程平均或全程線性速率【當然，如果客戶需求中有明確規定的，以客戶需求為準】。同樣一個測試區間，這幾種升降溫速率實際的計算區間是不一樣的。如果不寫清楚，很容易混淆。在規定的升降溫速率值相同的情況下，從成本角度對比，全程線性速率>線性速率>全程平均速率>平均速率。

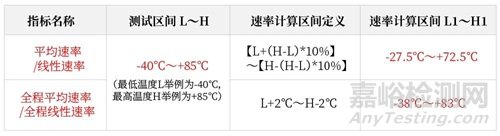

下表為不同升降溫速率指標實際計算區間（為便于理解，這里以常見的測試區間-40℃～+85℃、溫度偏差±2℃為例，）。
弄清了速率計算區間（L1～H1），升降溫速率計算就更好理解了，這里以降溫為例。
平均速率、全程平均速率只考慮溫度從H1直接降到L1用了多長時間（假設為T(mén)），則平均速率、全程平均降溫速率=（H1-L1）/T。降溫曲線通常是一條拋物線，剛開始降溫快，后面降溫慢。

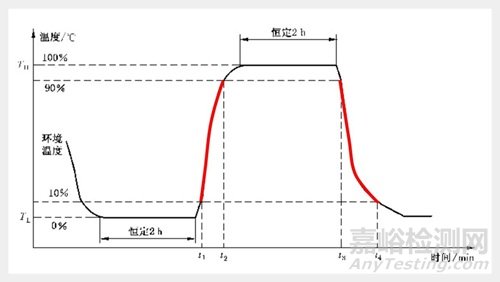

平均溫度變化速率
全程平均溫度變化速率
線性速率、全程線性速率要復雜一些，它要考慮整個測試區間（H1-L1）任意時間段內都要保持一樣的降溫速率。假設某一時間段t的溫變區間為H1-L1，則線性速率、全程線性速率=(H1-L1)/t。降溫曲線是一條直線。

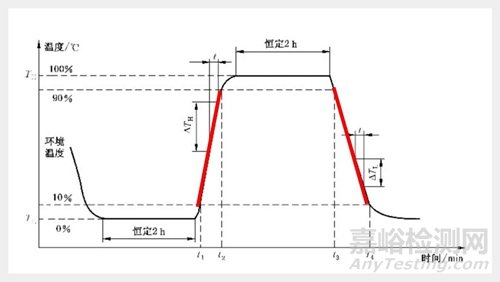

線性溫度變化速率

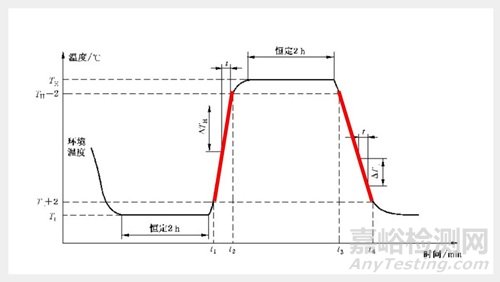

全程線性溫度變化速率
溫度變化速率的選擇
對于普通的電工電子設備高低溫環境試驗，溫度變化速率為1℃/min；
對于非民用設備的高低溫環境試驗，溫度變化速率為≤3℃/min;
對于快速溫度變化試驗，溫度變化速率通常要求3℃/min,5℃/min或更高溫度速率。
另外，可以參照自身產品所處的行業，看相關的檢測標準是否對溫度變化速率有要求，若沒有要求，可根據產品實際使用的工作狀態選擇合適的溫度變化速率。
