摘 要： 建立超高效液相色譜-串聯質譜法測定聚醚醚酮（PEEK）材料中芥酸酰胺和三（2，4-二-叔丁基苯基）磷酸酯的含量。取PEEK樣品6.0 g，加入20 mL乙醇，在37 ℃下浸提9 d。以ACQUITY UPLC BEH Shield RP18色譜柱（100 mm×2.1 mm，1.7μ m）為分離柱，流動相為0.02%甲酸溶液-乙腈，梯度洗脫，流量為0.3 mL/min，柱溫為40 ℃，進樣體積為5 μL，用標準曲線法定量。芥酸酰胺和三（2，4-二-叔丁基苯基）磷酸酯的質量濃度分別在9.52～952.07 μg/L和0.99～99.45 μg/L范圍內與色譜峰面積線性關系良好，相關系數均不小于0.999 0，方法檢出限分別為16、 1.6 μg/kg，定量限分別為32、 3.2 μg/kg。樣品加標平均回收率分別為102%和112%，測定結果的相對標準偏差分別為4.3%和5.0%（n=6）。該方法操作簡便，可用于聚醚醚酮中芥酸酰胺和三（2，4-二-叔丁基苯基）磷酸酯的含量測定及質量控制。



關鍵詞： 高效液相色譜-串聯質譜法； 聚醚醚酮； 芥酸酰胺； 三（2，4-二-叔丁基苯基）磷酸酯



隨著人口老齡化加劇，我國植入性醫療器械行業的產值顯著增長，可用于治療特定疾病或恢復功能的人工關節、假肢、牙種植體、心臟起搏器、人工耳蝸等植入性醫療器械需求量增大[1?2]。聚醚醚酮（PEEK）材料憑借優異的生物相容性，在骨科、整形外科、心臟外科等領域[3]得到廣泛應用，可用于制作人工關節、椎間融合器、心臟瓣膜等植入性醫療器械。這類產品通常需長期植入人體，臨床接觸途徑可能涉及血液或人體組織，因此材料中任何潛在有害物質的釋放，都直接關系到患者的健康與安全。



芥酸酰胺作為一種優良的潤滑劑，可以改善PEEK材料加工時的流動性和脫模性[4]。同時，為了提高PEEK材料的抗氧化能力，會在其中加入抗氧劑，如抗氧劑168等[5]。研究表明，芥酸酰胺具有顯著的生物效應，能使小鼠行動變緩，認知能力下降[6]。此外，其降解產物能夠直接或間接促進有害物質形成，具有潛在的安全風險，這一發現已在相關研究中得到證實[7?8]?？寡鮿╇m然可以防止材料氧化損傷，但過量攝入?yún)s可能帶來毒性與癌癥風險。歐洲藥典明確規定，抗氧化劑在聚合物中的添加量不得超過3 mg/g[9]。



目前，針對芥酸酰胺的檢測方法主要有氣相色譜法[10?12]、氣相色譜-質譜法[13]、高效液相色譜法[14]、液相色譜-質譜法[15]等，但上述方法主要針對的是聚合物薄膜材料中的芥酸酰胺，且普遍存在靈敏度偏低、檢測時間長等缺點[16]。目前對于PEEK材料中芥酸酰胺的檢測方法未見報道。關于抗氧化劑168的檢測方法及其遷移行為的研究已相當廣泛，主要采用高效液相色譜(HPLC)法[17?18]。抗氧劑168在生產加工及實際應用過程中，會被氧化為三(2，4-二-叔丁基苯基)磷酸酯，PEEK材料在經受紫外線照射或加熱等處理時可能會加速這一反應的發生，而目前未見測定該氧化產物的相關報道，因此測定PEEK材料中三(2，4-二-叔丁基苯基)磷酸酯具有重要意義。筆者建立了液相色譜-串聯質譜法測定PEEK材料中芥酸酰胺和三(2，4-二-叔丁基苯基)磷酸酯的溶出量，實現了PEEK材料中芥酸酰胺與三(2，4-二-叔丁基苯基)磷酸酯兩種關鍵添加劑的準確測定。該方法操作簡單、靈敏度高，為科學評價PEEK材料的安全性提供了可靠的技術參考。



1 實驗部分

1.1 主要儀器與試劑

高效液相色譜飛行時間質譜聯用儀：VION型，美國沃特世公司。電子分析天平：XS205DU型，感量分別為0.01、0.1 mg，瑞士梅特勒-托利多儀器集團。芥酸酰胺標準品：質量分?jǐn)?shù)為88.4%，批號為STBD3396 V，德國達姆施塔特默克集團。三(2，4-二-叔丁基苯基)磷酸酯標準品：質量分?jǐn)?shù)為98.27%，批號為4-LIJ-151-1，維百奧(北京)生物科技有限公司。乙腈：HPLC MS級，賽默飛世爾科技(中國)有限公司。乙醇：色譜純，德國默克股份兩合公司。PEEK材料樣品：為某企業提供固體樣品。實驗用水為超純水，符合GB/T 6682—2008《分析實驗室用水規格和試驗方法》中一級水要求。

1.2 儀器工作條件

1.2.1 色譜儀

色譜柱：ACQUITY UPLC BEH Shield RP18柱[100 mm×2.1 mm，1.7 μm，沃特世科技(上海)有限公司]；柱溫：40 ℃；進樣體積：5 μL；流動相：A相為0.02%甲酸溶液，B相為乙腈，流量為0.3 mL/min；洗脫方式：梯度洗脫；洗脫程序：0～14 min時A相體積分?jǐn)?shù)由60%降至30%，14～22 min時A相體積分?jǐn)?shù)由30%降至10%，22～30 min時A相體積分?jǐn)?shù)由10%降至0%，30～35 min時A相體積分?jǐn)?shù)保持0%，35～36 min時A相體積分?jǐn)?shù)由0%升至60%，36～40 min時A相體積分?jǐn)?shù)保持60%。

1.2.2 質譜儀

電離源：電噴霧離子源(ESI)；檢測方式：MS；掃描方式：正離子模式；分析模式：分辨率模式；毛細管電壓：2.5 kV；離子源溫度：100 ℃；去溶劑化溫度：400 ℃；進樣錐氣體流量：50 L/h；去溶劑化氣體流量：800 L/h；芥酸酰胺提取離子[M+H]+：338.340 1，三(2，4-二-叔丁基苯基)磷酸酯提取離子[M+H]+：663.454 1。

1.3 實驗步驟

1.3.1 溶液配制標準

儲備溶液：精密稱取芥酸酰胺標準品10.77 mg、三(2，4-二-叔丁基苯基)磷酸酯標準品10.12 mg，分別置于10 mL容量瓶中，均加入乙腈溶解并定容至標線，混勻，即得質量濃度為0.95 g/L的芥酸酰胺標準儲備溶液和質量濃度為0.99 g/L的三(2，4-二-叔丁基苯基)磷酸酯標準儲備溶液?；旌蠘?biāo)準儲備溶液：精密量取芥酸酰胺標準儲備溶液1.0 mL、三(2，4-二-叔丁基苯基)磷酸酯標準儲備溶液0.1 mL，置于同一只10 mL容量瓶中，用乙腈稀釋至標線，混勻。其中，芥酸酰胺、三(2，4-二-叔丁基苯基)磷酸酯的質量濃度分別為95.21、9.94 mg/L?；旌蠘?biāo)準中間溶液：精密量取混合標準儲備溶液0.1 mL于10 mL容量瓶中，用乙腈稀釋至標線，混勻。其中，芥酸酰胺、三(2，4-二-叔丁基苯基)磷酸酯的質量濃度分別為952.07、99.45 μg/L。系列混合標準工作溶液：精密量取混合標準中間溶液0.1、0.5、1.0、5.0、10.0 mL，分別置于5只10 mL容量瓶中，用乙腈稀釋至標線，混勻，即得芥酸酰胺的質量濃度分別為9.52、47.60、95.21、476.03、952.07 μg/L，三(2，4-二-叔丁基苯基)磷酸酯的質量濃度分別為0.99、4.97、9.94、49.72、99.45 μg/L的系列混合標準工作溶液。

1.3.2 樣品處理

精密稱取PEEK樣品6.0 g，置于50 mL錐形瓶中，加入20 mL乙醇，密閉，在37 ℃下浸提9 d，浸提液過0.22 μm濾膜，即得樣品溶液。另取20 mL乙醇，置于50 mL錐形瓶中，密閉，在37 ℃下浸提9 d，浸提液過0.22 μm濾膜，得空白溶液。

1.3.3 定量方法

按照1.2儀器工作條件，分別測定系列混合標準工作溶液和樣品溶液，以系列混合標準工作溶液中芥酸酰胺和三(2，4-二-叔丁基苯基)磷酸酯的色譜峰面積為縱坐標，以相應的質量濃度為橫坐標，繪制標準工作曲線，用保留時間和特征離子定性，用標準曲線法定量。



2 結果與討論

2.1 提取溶劑選擇

芥酸酰胺和三(2，4-二-叔丁基苯基)磷酸酯均不溶于水，易溶于有機溶劑。分別以乙醇、正己烷為提取溶劑，提取樣品中的芥酸酰胺和三(2，4-二-叔丁基苯基)磷酸酯，按1.2儀器工作條件測定，考察不同提取溶劑的提取效果，結果見表1。由表1可知，以乙醇為提取溶劑時，芥酸酰胺和三(2，4-二-叔丁基苯基)磷酸酯的溶出量較大，因此選擇乙醇作為提取溶劑。

表1   不同提取溶劑時的測定結果

Tab. 1   Determination results of different extraction solvents



2.2 浸提時間

精密稱取PEEK樣品6.0 g，置于50 mL錐形瓶中，加入20 mL乙醇，在37 ℃下對樣品進行浸提，采用極限浸提的方式確定浸提時間。根據GB/T 16886.18—2022《醫療器械生物學評價　第18部分：風險管理過程中醫療器械材料的化學表征》中極限浸提的規定，以后續浸提液中可浸提物總色譜峰面積小于首次浸提的10%作為確定極限浸提的依據。結果發現，利用乙醇在37 ℃條件下浸提時，浸提9 d可達到極限浸提，因此選擇浸提時間為9 d。

2.3 色譜條件選擇

分別考察0.1%甲酸溶液-乙腈、0.02%甲酸溶液-乙腈、水-乙腈3種不同流動相體系時目標物的分離效果。結果表明，以0.02%甲酸溶液-乙腈為流動相時，各組分出峰時間適中，分離度符合要求，故選擇0.02%甲酸溶液-乙腈為流動相體系?？疾焐V柱溫度分別為35、40、45 ℃時的色譜峰形和分離度。結果表明，在上述溫度下，各組分色譜峰沒有顯著差異，故選擇柱溫為40 ℃。

2.4 專屬性試驗

取空白溶液、混合標準溶液、加標樣品溶液分別進樣測定，提取離子色譜圖如圖1所示。

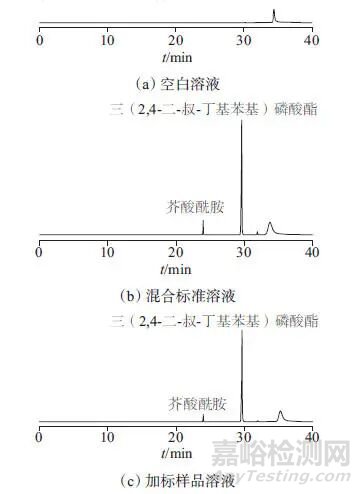

圖1   空白溶液、混合標準溶液和加標樣品溶液提取離子色譜圖

Fig. 1   Extraction ion chromatograms of blank solution，mixed standard solution，and spiked sample solution

由圖1可以看出，芥酸酰胺保留時間為23.99 min、三(2，4-二-叔丁基苯基)磷酸酯保留時間為29.65 min，空白溶劑對目標物的測定無干擾，表明該方法滿足分析要求。

2.5 線性方程和檢出限

按照1.2儀器工作條件，測定系列混合標準工作溶液，以目標物質量濃度為橫坐標，以對應的色譜峰面積為縱坐標，繪制標準工作曲線，計算得芥酸酰胺的線性方程為y=8 627.13x-25 870.60，相關系數為0.999 0；三(2，4-二-叔丁基苯基)磷酸酯的線性方程為y=133 405.39x+71 297.68、相關系數為0.999 9。表明芥酸酰胺和三(2，4-二-叔丁基苯基)磷酸酯的質量濃度分別在9.52～952.07、0.99～99.45 μg/L范圍內與色譜峰面積線性關系良好。精密量取混合標準儲備溶液，用乙腈稀釋，按照1.2儀器工作條件測定，分別以3倍信噪比和10倍信噪比對應的質量濃度確定方法檢出限和定量限，根據取樣質量和定容體積換算成樣品中的含量，以質量分?jǐn)?shù)(μg/kg)表示。計算得芥酸酰胺的檢出限及定量限分別為16、32 μg/kg，三(2，4-二-叔丁基苯基)磷酸酯的檢出限及定量限分別為1.6、3.2 μg/kg。

2.6 樣品加標回收與精密度試驗

通過樣品加標回收試驗測定芥酸酰胺和三(2，4-二-叔丁基苯基)磷酸酯的回收率，來考察測定方法的精密度和準確度。將樣品浸提液進行適當稀釋后，平行移取6份，分別加入一定質量濃度的混合標準溶液，按照1.2儀器工作條件分別進行測定，結果見表2。由表2可知，芥酸酰胺的平均回收率為102%，測定結果的相對標準偏差為4.3%；三(2，4-二-叔丁基苯基)磷酸酯的平均回收率為112%，測定結果的相對標準偏差為5.0%。表明該方法的準確度和精密度滿足測定要求。

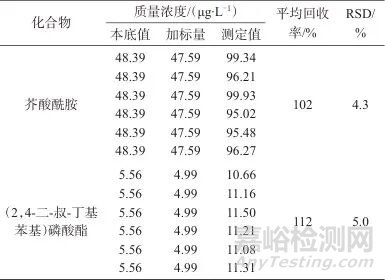

表2   樣品加標回收與精密度試驗結果

Tab.2   Results of samples spiked recovery and precision test



3 結論

(1) 建立了超高效液相色譜-串聯質譜法測定PEEK材料中芥酸酰胺和三(2，4-二-叔丁基苯基)磷酸酯的溶出量。該方法簡單，靈敏度高，能夠準確測定PEEK材料中芥酸酰胺和三(2，4-二-叔丁基苯基)磷酸酯的溶出量。(2) 采用液相色譜-質譜聯用技術對樣品進行檢測，可顯著降低樣品基質對目標分析物的干擾，確保測定結果具有良好的可靠性和穩定性。(3) 目前，該方法尚未涵蓋對不同用途的聚醚醚酮材料進行檢測。尤其需要選取具有代表性的樣品，對所建立的方法展開驗證工作，以此提升該方法對聚醚醚酮材料檢測的適用性與可靠性。



參考文獻

1 張上達. 3D打印聚醚醚酮在植入性醫療器械中的應用進展［J］.中國醫療器械雜志，2024，48（3）： 251.
    ZHANG Shangda. Research progress of 3D-printed polyetheretherketone in implantable medical devices［J］. Chinese Journal of Medical Devices，2019，48（3）： 251.

2 ZHANG Xiao，MA Xiaochen，LIN Qianming，et al. Study on the friction and wear properties of PEEK against cortical bone tissue under different lubricating conditions［J］.Macromolecular Bioscience，2023，23（5）：e2 200 548.

3 陳帥帥.碳纖維增強聚醚醚酮材料性能研究及其在骨科植入物中的應用綜述［J］.醫療衛生裝備，2024，45（9）： 109.
    CHEN Shuaishuai. Performance of carbon fiber reinforced polyetheretherketone material and its application in orthopedic implants：A review［J］. Chinese Medical Equipment Journal，2019，45（9）；109.

4 李云，王中岳，孟唯，等.芥酸酰胺對噴蠟NR/BR彈性材料自潤滑性能的影響［J］.潤滑與密封，2020，45（10）： 81.
    LI Yun，WANG Zhongyue，MENG Wei，et al. Effect of erucamide on self-lubricating properties of wax-sprayed NR/BR elastic materials［J］. Lubrication Enngineering，2020，45（10）： 81.

5 葛夢晗，胡長鷹，王志偉. 3種工況下PBAT/PLA材料中抗氧劑168及其降解產物的遷移［J］.食品科學，2022，43（18）： 299.
    GE Menghan，HU Changying，WANG Zhiwei. Migration of irgafos168 and its degradation products from poly（butyleneadipate-co-terephthalate）/polylactic acid composite materials under three working conditions［J］. Food Science，2022，43（18）： 299.

6 陶琳，許健，蔡翔宇，等.氣相色譜-質譜法測定食品包裝材料中6種爽滑劑的含量［J］.中國口岸科學技術，2024，6（3）： 77.
    TAO Lin，XU Jian，CAI Xiangyu，et al. GC-MS determination of 6 slipping agents in food packaging materials［J］.China Port Science and Technology，2024，6（3）： 77.

7 FEKETE Z，ROFUSZ T，ANGYAL V，et al. Gas chromatographic-mass spectrometric analysis and subsequent quality improvement of plastic infusion packaging materials［J］. Journal of Pharmaceutical and Biomedical Analysis，2014，97： 111.

8 PELOSO C W，O'CONNOR M J，BIGGER S W，et al. Characterising the degradation of the polymer slip additive erucamide in the presence of inorganic antiblock agents［J］. Polymer degradation and stability，1998，62（2）： 285.

9 LYU Gang，WANG Libing，LIU Jun，et al. Method for determination of fatty acid amides in polyethylene packaging materials-gas chromatography/mass spectrometry［J］. Journal of Chromatography A，2009，1216（48）： 8 545.

10 王琦，衛艷玲，趙有中.近年來歐盟食品接觸材料法律法規的修訂［J］.塑料包裝，2020，30（6）： 32.
    WANG Qi，WEI Yanling，ZHAO Youzhong. The revision of laws and regulations of food contact materials in the EU in recent years［J］. Plastic Packaging，2020，30（6）： 32.

11 陳冬梅，徐大智，吉豪杰.氣相色譜法檢測聚乙烯中芥酸酰胺的含量［J］.當代化工，2025，54（ 1）： 248.
    CHEN Dongmei，XU Dazhi，JI Haojie. Determination of erucylamide in polyethylene by gas chromatography［J］. Contemporary Chemical Industry，2025，54（1）： 248.

12 GARRIDO-LOPEZ A，ESQUIU V，TENA M T. Comparison of three gas chromatography methods for the determination of slip agents in polyethylene films［J］. Journal of Chromatography A，2007，1150（1-2）： 178.

13 GARRIDO-LOPEZ A，ESQUIU V，TENA M T. Determination of oleamide and erucamide in polyethylene films by pressurised fluid extraction and gas chromatography［J］. Journal of Chromatography A，2006，1124（1-2）： 51.

14 張智力，楊學軍，李瑞芬，等.低度白酒中白色絮狀物與爽滑劑的檢測［J］.中國釀造，2023，42（11）： 249.
    ZHANG Zhili，YANG Xuejun，LI Ruifen，et al. Determination of white flocculent and slipping agent in low-alcohol Baijiu［J］. China Brewing，2023，42（11）： 249.

15 李莎，楊柳，吳紅洋，等.高效液相色譜法測定三層共擠輸液用管中芥酸酰胺含量［J］.中國藥業，2021，30（17），70.
    LI Sha，YANG Liu，WU Hongyang，et al. Content determination of erucamide in three-layer co-extrusion infusion tube by HPLC［J］. Chinese Pharmaceuticals，2021，30（17），70.

16 蒙芳玲，胡長鷹，黎梓城，等.液相色譜串聯質譜法測定鋁塑復合膜中芥酸酰胺和油酸酰胺［J］.食品與發酵工業，2020，46（20）： 208.
    MENG Fangling，HU Changying，LI Zicheng，et al. Determination of erucamide and oleamide in aluminum-plastic compound film by liquid chromatography tandem mass spectrometry［J］. Food and Fermentation Industries，2019，46（20）： 208.

17 王學軍，莊心生，齊輝.薄膜爽滑劑芥酸酰胺研究進展［J］ .塑料工業，2022，50（7）： 1.
    WANG Xuejun，ZHUANG Xinsheng，QI Hui. Research progress on erucamide as film slip agent［J］. China Plastics Industry，2022，50（7）： 1.

18 馮彬，徐婷婷，趙鐵凱，等.超高效液相色譜法快速測定復合助劑中抗氧劑168、抗氧劑1010及硬脂酸鈣的含量［J］.精細石油化工進展，2022，23（2）： 55.
    FENG Bin，XU Tingting，ZHAO Tiekai，et al. Rapid determination of antioxidant 168，antioxidant 1010 and calcium stearate in compound additives by ultra-high performance liquid chromatography［J］. Advances in Fine Petrochemicals，2022，23（2）： 55.

19 李沛，蘇艷婧，李超. HPLC法測定注射劑中抗氧劑168及其降解物含量［J］.山東化工，2024，53（19）： 180.
    LI Pei，SU Yanjing，LI Chao. Determination of antioxidant 168 and its degradation product in injections by HPLC［J］. Shandong Chemical Industry，2024，53（19）： 180.
