一、挑戰與危機
【EMC危機曝光】：
隨著科技的進步和醫療需求的不斷發展，醫療產品在提升診療水平、保障患者健康方面起著至關重要的作用。而醫用負壓機是一種用于醫療場景的設備，其主要功能是通過產生負壓（低于大氣壓的壓力）來輔助醫療操作或患者治療。它被廣泛應用于手術室、病房、急救等。其可靠性和安全性至關重要。
然而，隨著電子設備的廣泛應用，電磁兼容性（EMC）問題逐漸成為醫療設備中不可忽視的隱患。
二、精準整改目標
【測試標準】：
YY0505是中國的醫療電氣設備標準，專門針對醫療設備的電磁兼容性（EMC）做出規定。具體來說，YY0505標準涵蓋了醫療設備在使用過程中對電磁環境的影響，以及設備自身受到電磁干擾的能力。YY0505的輻射騷擾限值與國際標準IEC 60601-1-2一致，主要包括不同頻段的輻射限值。YY0505中的輻射限值通常參考以下標準：
1.頻率范圍：一般在30MHz至1GHz的頻段，可能會有不同的限值。
2.限值數值：例如，30MHz至230MHz的頻段，限值為30dBμV/m（以10米距離測量），230MHz至1GHz的頻段，限值為37dBμV/m。
三、產品分析和整改措施
1.產品分析：醫用負壓機：

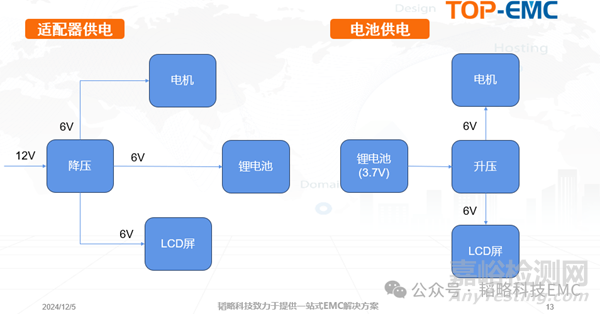

電源模塊大致如下。
（1）適配器供電：12V轉6V供給系統所有模塊。
（2）電池供電：3.7V升6V供給電機和顯示屏。電池供電時摸底會超標，因此定位到升壓問題。
2.升壓模塊分析：
（1）EMC問題排查之原理圖和PCB回路法：

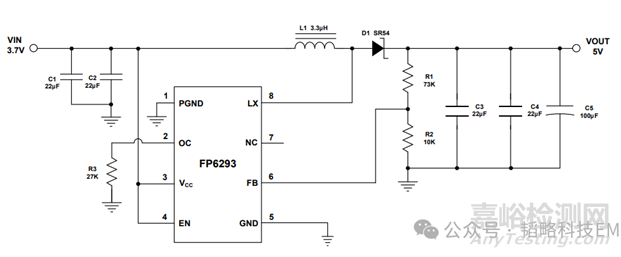

原理圖上參考芯片原廠的設計，但從EMC角度上輸入和輸出濾波電容太少，針對不同的超標頻段應該多放置幾個量級電容，每個量級間隔100倍，提供更寬頻段的濾波效果。以下是芯片原廠設計：
（2）PCBlayout：地問題：
①頂層輸入電容地和輸出電容地過孔連接，芯片地和輸出電容地通過0Ω電阻連接；
②升壓電路的底層地中有別的走線導致地不完整。
【建議】：
①輸入電容地和輸出電容地需要在同層，盡量不打孔連接，芯片地和輸出電容的地直連，取消0Ω電阻；

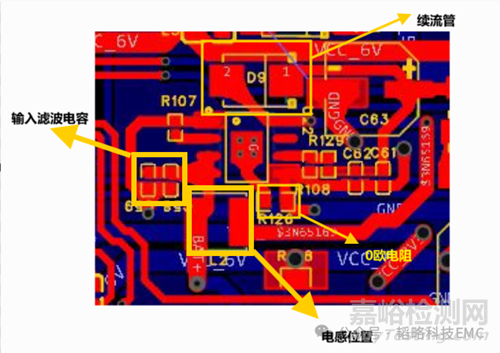

②底層地需完整，信號線和電源線繞開這部分地，大面積的地會抵消掉突變的電流從而降低EMI。未整改前LAYOUT如下：
3.電機分析：

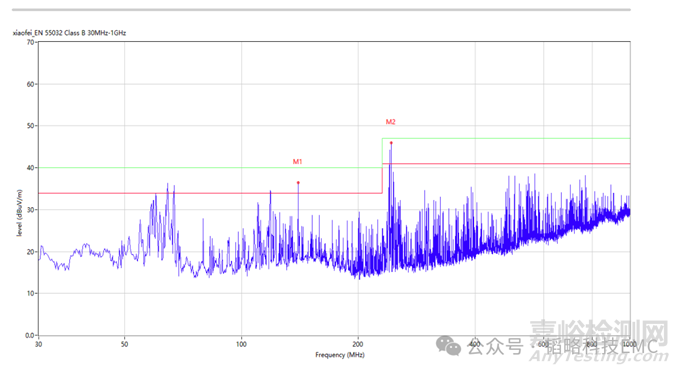

電機工作時，換向器和碳刷之間來回切換，會產生拉弧，測試時會出現密集的毛刺。測試數據如下圖：
4.整改措施：
（1）升壓模塊整改：
①電感對地并1nf高頻電容，減小高頻回路面積；
②將電感放置在續流管附近，減小電感充放電的回路面積；
③續流管兩端并RC電路減小過沖；
④升壓電路的底層地用錫連接，形成完整地。

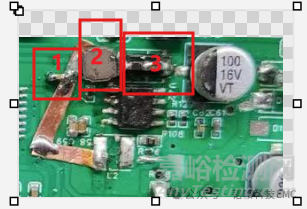

【具體措施如圖】：
（2）電機整改：
電機處加濾波板，濾波器件為BDL（BDL0805S110V101T）濾波器和磁珠，將電機噪聲抑制在源頭上，注意：濾波板GND必須低阻抗的連接在電機金屬殼上，這樣才能濾波效果最大化。濾波板及接地線如圖：
（3）屏蔽：將普通電機供電線換成屏蔽線，屏蔽線地接在電機外殼。
四、測試前后數據對比

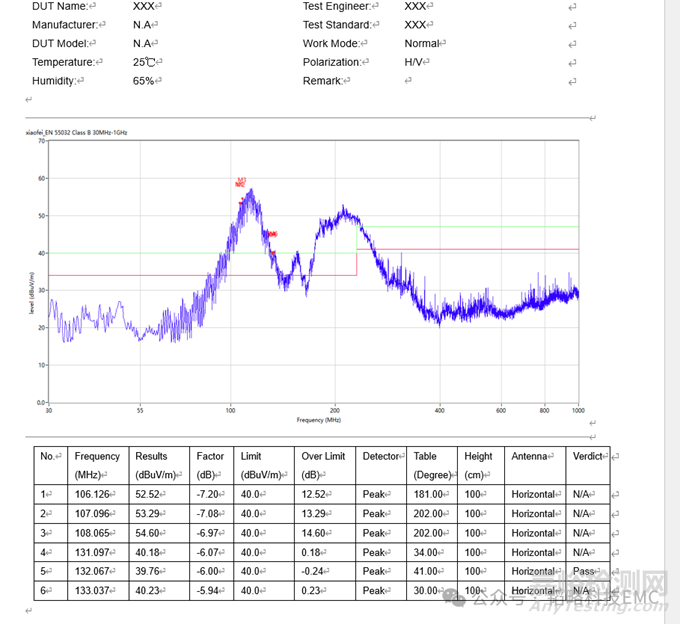

【整改前測試結果】：

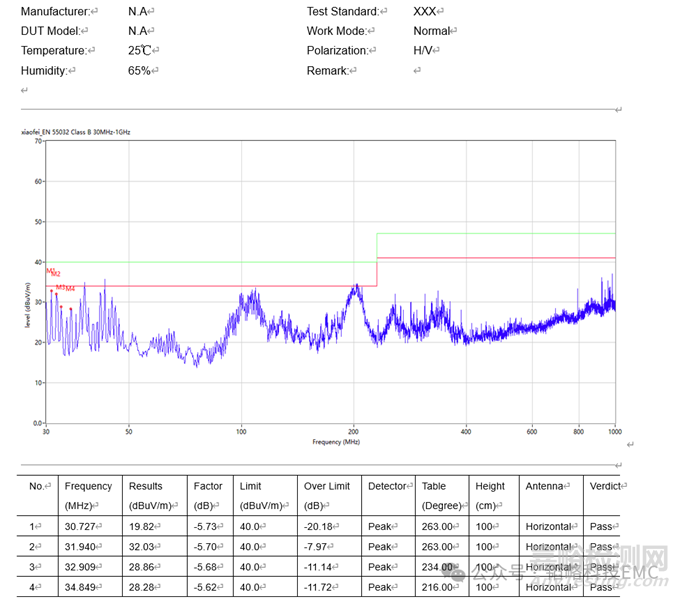

【整改后測試結果】：
【前后對比】：
YY0505和EN55032-classB限值一樣，可直接用EN55032-classb測試，電源包絡下降20個DB,測試通過。
五、總結
醫療設備EMC整改需系統化方案：
精準定位噪聲源（升壓模塊/電機），優化濾波、接地和屏蔽設計。本案例通過多級濾波、PCB布局改善和電機噪聲抑制，使醫用負壓機輻射降低20dB，符合YY0505標準，為同類產品提供實用參考。
YY0505和EN55032-classB限值一樣，可直接用EN55032-classb測試，電源包絡下降20個DB,測試通過。
