導語：在工業控制的PLC 模塊中，在新能源汽車的 BMS 系統里，在醫療設備的信號回路中，都藏著一枚不起眼卻至關重要的 “安全衛士”—— 光電耦合器（簡稱 “光耦”）。它通過
“光信號傳遞 + 電氣隔離” 的獨特原理，在高低壓電路間筑起屏障，僅允許信號通行卻阻斷“危險”電流。然而，這層 “屏障” 并非堅不可摧：數據顯示，光耦失效已占工業設備突發故障的 15%，在高溫振動環境下故障率更是高達 20%。
本文將從光耦的核心特性出發，拆解失效模式與深層機理，結合真實案例講解分析流程，并給出全生命周期的防范方案，為工程師與技術愛好者提供實戰參考。
一、光耦的基本特性
光耦本質是“光電轉換 + 信號隔離” 的微型系統，其核心特性直接決定系統可靠性，關鍵參數需符合 IEC 60747-5-2 國際標準。
1.1 光耦的結構和工作原理
光耦由輸入端發光二極管（LED）、輸出端光敏器件（晶體管/ 二極管）及絕緣封裝組成（見圖 1 示意）：當輸入側施加正向電流，LED 發出紅外光，光敏器件受光后產生電流或?qū)?，實現 “電 - 光 - 電” 的信號轉換；同時，絕緣封裝可承受數千伏高壓，徹底隔離輸入輸出電路的電氣連接。
圖 1 光耦結構示意圖及X-ray圖片
1.2 三大關鍵特性
電氣隔離性：隔離電壓是核心指標，工業級光耦可達5000Vrms，車規級產品更能承受 10kV 脈沖電壓，可抵御共模干擾與高壓竄擾。
信號傳輸性：以電流傳輸比（CTR）衡量轉換效率，優質光耦 CTR 偏差≤±10%，且在 - 55℃~125℃范圍內波動不超過 30%，確保信號無失真。
環境耐受性：耐高溫光耦可在125℃長期工作，抗振動型號通過 1000 小時機械沖擊測試，滿足軌道交通、汽車電子等嚴苛場景需求。
這些特性使其成為電源反饋、信號隔離、電磁兼容防護的“剛需器件”。
光耦失效多是“微觀缺陷 + 環境應力” 共同作用的結果，可分為三大類失效模式：
2.1 功能失效：信號傳遞中斷
失效表現：輸出無信號、間歇性導通或恒電平（恒高/ 恒低），占失效總數的 62%。
核心機理：
a. LED 燒毀：輸入浪涌電流超過額定值（通常50mA），導致 PN 結熱擊穿，顯微鏡下可見芯片熔融痕跡。
b.鍵合絲斷裂：制造時焊線壓力偏差導致虛焊，經10 萬次溫度循環（-40℃~125℃）后，金屬疲勞引發斷裂，XRay 檢測可見鍵合點球狀殘留。
c.光敏管開路：封裝內硅凝膠老化收縮，拉扯芯片電極致斷裂，濕熱試驗1000 小時后失效概率提升 3 倍。
2.2 隔離失效：安全屏障崩潰
失效表現：絕緣電阻降至100MΩ 以下，高壓側電壓竄入低壓端，引發觸電或芯片燒毀風險。
核心機理：
a.絕緣層擊穿：濕熱環境下封裝材料吸濕，介電強度從10kV/mm 降至 2kV/mm，85℃/85% RH 條件下 1000 小時后易發生擊穿。
b.引腳爬電：PCB 污染導致引腳間形成導電通路，工業環境中此類失效占隔離故障的 40%。
2.3 參數漂移：性能漸進退化
失效表現：CTR 衰減、暗電流增大、傳輸延遲變長，常見于長期運行的設備中。
核心機理：
a.CTR 衰減：LED 長期高溫工作（>85℃）導致量子效率下降，每年衰減率可達 5%，最終低于額定值的 50%。
b.暗電流超差：光敏管氧化層受離子污染，高溫反偏試驗后暗電流從1nA 飆升至 337μA，烘焙后僅部分恢復。
c.電遷移：大電流下金屬離子遷移形成晶須，導致輸出端短路，SEM 可觀察到明顯的金屬沉積痕跡。
三、光耦失效分析實例
3.1 軌交產品光耦失效
1）失效背景
列車控制系統運行10 年后隨機偶發性故障，控制信號無法傳遞，器件無外部損壞痕跡。
2）分析過程
- 外觀檢查：無裂紋及燒蝕痕跡
- 電性能測試：確認失效品輸出端3-4 腳開路，良品功能正常，初步排除外部電路問題；
- X_Ray/CT：內部結構未發現明顯變形或斷裂，但輸入端LED鍵合絲第一鍵合點處有細微斷裂，端頭呈熔融球狀；

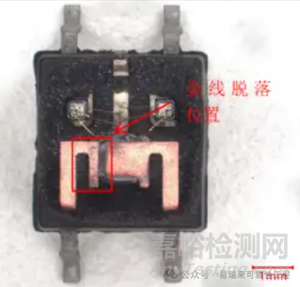

- SEM/EDS 分析：開封后觀察到金線脫落，鍵合界面存在微小空隙，未檢測到腐蝕元素。
3）結論：制造階段焊線工藝參數偏差導致初始結合力不足，長期振動與熱循環持續沖擊虛焊點、最終引發金屬疲勞斷裂。
4）解決方案：優選更換AEC-Q102 車規級光耦，其工作溫度范圍（55℃~125℃）與隔離電壓（5000Vrms）更適合長期嚴苛環境。
3.2 工業電源光耦過載燒毀
1）失效背景：該光耦用于控制高功率負載開關。開關電源光耦頻繁燒毀，輸出失控。
2） 分析過程
- 外觀檢查：拆解發現光接收器焦化；
- 熱成像檢測：光耦工作時溫度達 120℃，遠超 85℃額定值；
- 電路排查：輸入側限流電阻阻值偏小，導致LED 驅動電流超標 30%；
3） 失效結論：負載電流超過光耦的額定電流，導致光接收器燒毀。電路設計未匹配額定參數，過載與高溫協同加速失效。
4）解決方案：選用更高額定電流 100mA 光耦，串聯 NTC 電阻抑制溫升影響和浪涌。
3.3 醫療設備光耦信號失真
1）失效現象：ECG 監測儀信號漂移，光耦輸出延遲從 5μs 增至 20μs。
2）分析過程：
- 參數測試：CTR 值從 300% 降至 80%，暗電流超差；
- GC-MS分析：封裝材料含 PBBs，高溫釋放腐蝕性氣體；
- 環境驗證：濕熱試驗后絕緣電阻下降50%。
3）結論：材料污染與環境應力導致參數漂移。
4）解決方案：采用氣密封裝光耦，符合醫療IEC 60601 標準。
四、如何防范光耦失效
4.1 選型：匹配場景需求
高可靠性場景（汽車/ 醫療）：選用 AECQ102 認證產品，隔離電壓≥5000Vrms，溫度范圍 - 55℃~125℃；
高頻場景：選擇傳輸延遲< 1μs 的高速光耦，結電容≤5pF；
腐蝕環境：優先氣密封裝，避免硅凝膠吸潮引發失效
4.2 設計：構建防護屏障
輸入側：串聯100Ω~1kΩ 限流電阻，并聯 TVS 管抵御 200V 以上浪涌，高頻電路加 0.1μF 濾波電容；
輸出側：采用圖騰柱驅動提升帶載能力，基極下拉電阻防止誤觸發；
布局：光耦與功率器件間距≥5mm，預留散熱通道，避免熱聚集。
4.3 工藝：嚴控制造缺陷
焊線工藝：采用全自動設備，壓力偏差≤±0.01N，超聲波功率精準控制，避免鍵合點損傷；
封裝檢測：100% XRay 篩查內部氣泡與鍵合缺陷，絕緣層耐壓測試覆蓋率 100%；
老化篩選：48 小時 85℃高溫老化，剔除早期失效器件，失效率可從 0.5% 降至 0.02%。
4.4 運維：建立預警機制
定期檢測：每6 個月測試 CTR 與絕緣電阻，當 CTR 衰減超過 30% 立即更換；
環境監控：工業場景加裝溫濕度傳感器，超過85℃/85% RH 啟動散熱除濕；
備件管理：儲備同型號車規級光耦，惡劣環境下建議3 年主動更換。
結論：光耦的“偶發失效” 實則是微觀缺陷與環境應力長期博弈的必然結果。從軌道交通的鍵合絲斷裂到醫療設備的信號漂移，失效分析已證明：通過 “選型精準化、設計防護化、工藝精細化、運維主動化” 的全生命周期管理，可使光耦失效率降低 90% 以上。
在電子設備向高可靠性邁進的今天，光耦失效分析不再是單純的故障排查，更是提升系統韌性的核心手段。唯有將失效機理研究與工程實踐深度融合，才能讓這枚“安全衛士” 真正筑牢電路防護的第一道防線。
