熱塑性復合材料因生產效率高、成型周期短、可在高濕環境中長時間使用，同時可回收再利用，具有廣闊的發展空間。
與金屬材料相比，樹脂基復合材料與結構一次成型，成型后無后續工藝對材料組分和缺陷進行改善，且成型過程中存在樹脂流動、氣泡遷移等多種復雜變化，因而，不可避免地存在分層、空洞、脫黏等缺陷，影響構件使用性能。
無損檢測技術可用于材料內部缺陷檢測與材料評價等方面，貫穿于航空樹脂基復合材料研制、生產、使用全過程。采用科學合理的無損檢測技術提高危險性缺陷檢出率，是航空發動機樹脂基復合材料構件可靠使用的有力保障，具有重要的戰略意義。
目前，由于熱塑性復合材料使用較少，在該類材料內部主要缺陷特征、無損檢測方法適應性及質量評價方法等方面，還缺少數據積累和方法研究。
超聲檢測是目前應用最廣泛的無損檢測方法之一，其不僅能對材料表面與內部缺陷進行檢測，還能用于材料內部組織和特性的表征?；诖耍袊?guó)航發北京航空材料研究院的研究人員采用超聲縱波檢測方法對熱塑性復合材料進行了評價。
1熱塑性與熱固性復合材料超聲特性及內部質量對比
熱固性復合材料與熱塑性復合材料的成分和制作工藝不同，其組織特征和聲波特性必然存在差異。

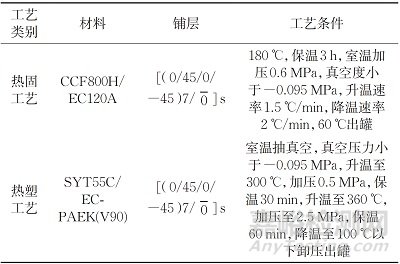

選取熱固性及熱塑性復合材料層板各一塊：
聲速測量
首先用游標卡尺測量試件厚度h，然后獲得試件的底面多次反射回波，以兩次回波前沿起始位置（零點位置）作為測量點，測量?jī)纱位夭ㄩg的間隔時間t，再根據公式c=2h/t計算待測材料的聲速c。

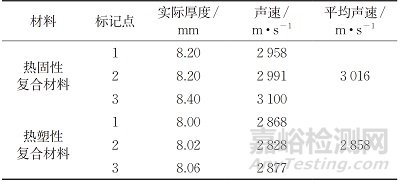

熱固性復合材料與熱塑性復合材料聲速對比結果如下：
分析影響超聲聲速測量不確定度的因素有：
① 重復性引入的標準不確定度分量；
② 超聲檢測儀厚度數字示值的分辨率引入的不確定度分量；
③ 游標卡尺的示值誤差引入的不確定度分量。
經計算，擴展不確定度U為64 m/s，包含因子k=2。即熱固性復合材料層板的測量結果為（3016±64）m/s，k=2；熱塑性復合材料層板的測量結果為（2858±64）m/s，k=2。
可見熱固性復合材料層板比熱塑性復合材料層板聲速略大。盡管兩者的材料及工藝條件不同，但聲速差異很小。
衰減率測量
通過比較不同材料的一次底波幅值可有效判斷聲波的衰減。當材料中聲能衰減大時，一次底波的幅值會減小，反之聲能衰減小時，一次底波的幅值會升高。
采用D11（頻率為5 MHz，晶片直徑為6 mm）探頭，分別將熱固性與熱塑性復合材料層板底面回波幅值調至80%，記錄增益值如下：
可見熱塑性復合材料層板的衰減略小于熱固性復合材料層板，聲衰減系數相差約0.5 dB/mm。
復合材料層板缺陷檢測
由上可知熱固性和熱塑性復合材料層板的聲學特性差別不大，可采用相同的檢測方法及參數進行內部質量的對比分析。
采用超聲噴水式脈沖穿透技術檢測復合材料層板的內部質量，檢測時將兩個探頭分別置于層板兩側，作為發射探頭和接收探頭，將層板完好部位穿透信號調整至熒光屏滿刻度的60%~80%，對復合材料板進行C掃描成像，結果如圖1所示。

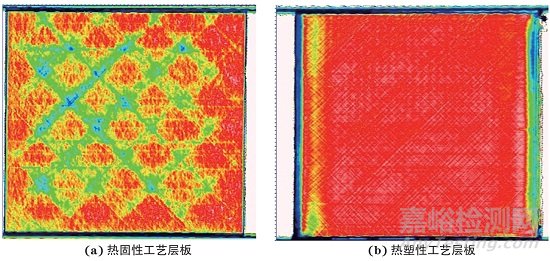

圖1 熱固性和熱塑性復合材料層板的超聲C掃描結果
可知熱固性復合材料層板存在衰減較大區域（圖中綠色和藍色區域），熱塑性材料層板內部質量比較均勻。即熱塑性復合材料層板內部質量可以達到熱固性復合材料層板內部質量水平。
綜上可知，熱塑性復合材料層板的聲速、衰減率以及內部質量都能達到熱固性復合材料層板的水平，該結論為熱塑性復合材料層板的廣泛應用提供了基礎數據支撐。
2熱塑性復合材料焊接試件內部缺陷檢測
在分析了熱塑性材料的基礎超聲特性的基礎上，選取如圖2所示的熱塑性復合材料焊接件進行超聲檢測可檢性分析，采用接觸式脈沖反射與噴水式脈沖穿透兩種檢測模式分析該焊接件的內部質量。

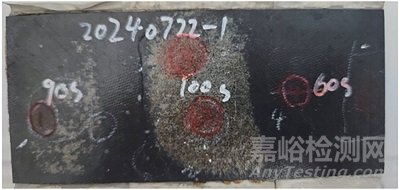

圖2 熱塑性復合材料焊接件實物
采用接觸式脈沖反射技術檢測時，將探頭置于焊接件表面，發射脈沖在焊接界面產生反射回波，在制件底面也會有底面回波，如圖3所示。

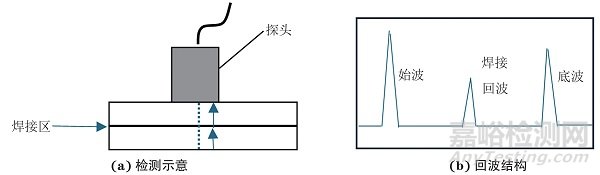

圖3 焊接區接觸式脈沖反射技術檢測及回波結構
采用噴水式脈沖穿透技術檢測時，發射探頭發射的超聲波穿過試件被接收探頭接收，在儀器熒光屏上會顯示穿透回波，如圖4所示。

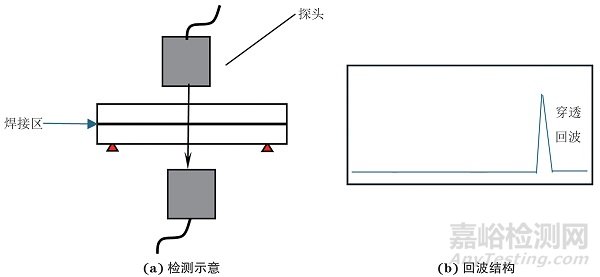

圖4 焊接區噴水式脈沖穿透技術檢測及回波結構
熱塑性復合材料焊接件超聲C掃描結果如圖5所示，可知焊接件質量不均勻，存在穿透回波降低幅度較大部位（黑色部位）。

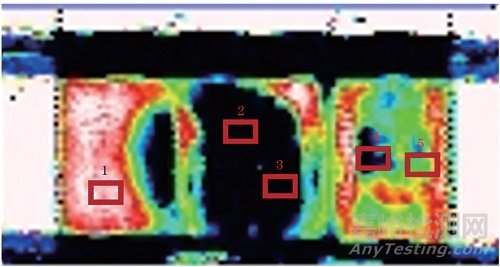

圖5 熱塑性復合材料焊接件超聲C掃描結果
選取圖5中的5個穿透回波幅度有差異的標記點進行超聲A掃描波形記錄和解剖高倍組織圖分析，如圖6所示。

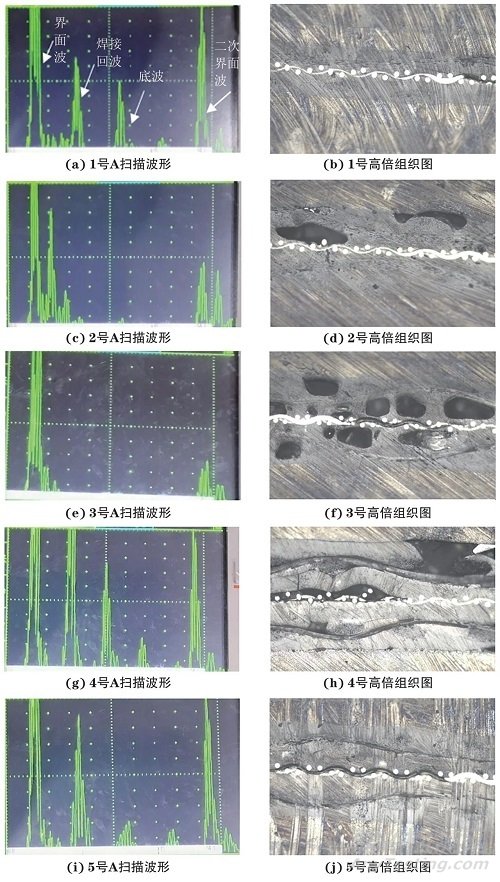

圖6 熱塑性焊接件標記點處的超聲A掃描波形及相應的高倍組織圖
可見標記點1處的組織良好，在A掃描波形中有焊接界面回波及底波；標記點2處在界面回波與焊接界面回波之間存在反射回波，焊接界面回波和底波消失，即焊接溫度太高，樹脂出現熱降解，導致出現氣孔；標記點3處的界面回波和底波消失，即試件內部存在大量氣孔導致回波衰減消失；標記點4處的波形顯示存在較高的分層回波，與高倍組織圖形成很好的對應，原因?yàn)楹附訒r(shí)間比較短，樹脂未完全熔合；標記點5處的底波略降低，原因在于玻纖預浸料溶入不是特別好。
由上可知，熱塑性復合材料焊接件具有超聲可檢性，超聲檢測技術可以檢出試件內部的氣孔、分層和焊接不良。噴水式脈沖穿透技術可以直觀給出試件的整體質量，但無法確定缺陷的深度位置，因此在檢測過程中要結合噴水式脈沖穿透技術和接觸式脈沖反射技術來綜合評價熱塑性復合材料焊接件的內部質量。
3自動鋪放工藝的跟蹤檢測
由于熱塑性復合材料自動化、低成本制造技術的需求，還需加快國內熱塑性樹脂基復合材料自動鋪放技術的研究步伐，爭取在國內早日實現熱塑性樹脂基復合材料自動鋪放成型，因此需分析自動鋪放工藝參數對成型構件性能的影響并對其進行優化。
復合材料制備工藝
采用自動鋪放+烘箱固化工藝、自動鋪放+二次熱壓工藝兩種制備工藝，制備熱塑性復合材料試驗件各一件。
內部質量具體檢測
采用頻率為5 MHz的探頭進行噴水式脈沖穿透技術檢測，結果如圖7所示。

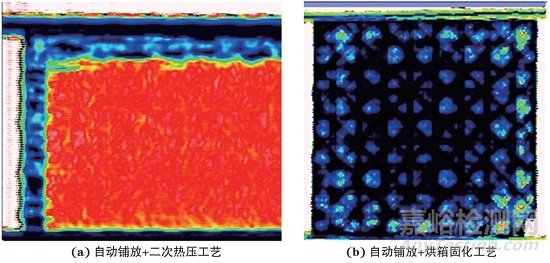

圖7 不同工藝熱塑性復合材料層板的超聲C掃描結果
可以看出自動鋪放+二次熱壓工藝熱塑性復合材料制件聲能衰減小，組織致密均勻；自動鋪放工藝+烘箱固化工藝熱塑性復合材料制件衰減大，組織均勻性較差。
對不同狀態下的熱塑性復合材料層板采用頻率為1 MHz的探頭進行檢測，結果如圖8所示。

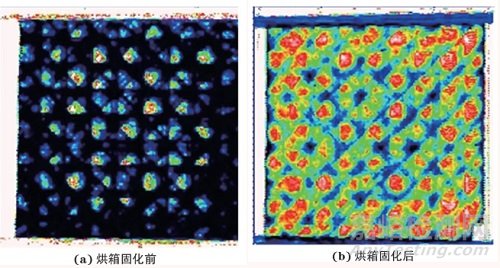

圖8 不同狀態下熱塑性復合材料層板的C掃描結果
可知檢測靈敏度分別為49 dB 和24 dB，以穿透回波幅度良好部位80%的dB值作為檢測靈敏度，當材料中聲能衰減較大時，一次穿透回波的幅值會急劇減小，為了得到相同的穿透回波，激勵所需的增益（激勵電壓）需要相應提高，因此，增益值越大，代表零件中聲衰減越大，即烘箱固化后試驗件激勵所需增益較低，內部質量有所改進。
復合材料層板缺陷檢測
對復合材料層板烘箱固化后進行沖擊試驗，采用頻率為1 MHz的探頭進行噴水穿透C掃描，結果如圖9所示，可知在沖擊處穿透回波較低，可能存在分層或彌散性缺陷。

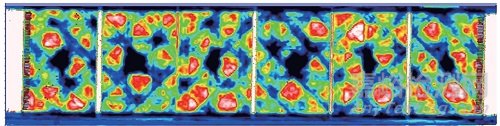

圖9 沖擊試驗后熱塑性復合材料層板的C掃描結果
由上可知，自動鋪放+烘箱固化工藝制備的熱塑性復合材料層板內部質量較差，還需改進工藝參數；自動鋪放+二次熱壓工藝制備的熱塑性復合材料層板內部質量均勻且達標。即復合材料層板的沖擊損傷可能引起制件內部孔隙或分層缺陷。
結 論
1熱固性復合材料層板聲速約為3016 m/s，熱塑性復合材料層板聲速約為2858 m/s。熱固性材料聲衰減系數略大于熱塑性材料，聲衰減系數相差約0.5 dB/mm。熱塑性復合材料層板質量可達到熱固性復合材料層板的質量水平。
2熱塑性復合材料焊接件具有超聲可檢性，超聲檢測技術可以檢出制件內部的焊接不良、層板內部的分層及彌散性缺陷。
3對典型性能試件制作及試驗過程的跟蹤檢測結果顯示，自動鋪放+二次熱壓工藝制作的復合材料層板內部質量較均勻，自動鋪放+烘箱真空固化工藝制作的復合材料層板內部質量均勻性較差。復合材料層板的沖擊損傷可能引起孔隙或分層缺陷。
