在汽車制造與質量控制領域，關于螺紋連接一個普遍性的認知誤區是：最終扭矩達到工藝設定值，便認為連接是可靠的。
然而現實卻是，扭矩值僅僅反映了擰緊過程的輸入，而決定連接性能（防松、密封、抗疲勞）的核心，是緊固完成后實際殘留在螺栓中的軸向預緊力，其等效扭矩即“殘余力矩”。由于摩擦消耗、彈性交互和短期松弛，最高可達30%~40%的輸入扭矩并未轉化為有效夾緊力。
本文將歸納總結殘余力矩的測量，并揭示擰緊過程控制的實操流程。

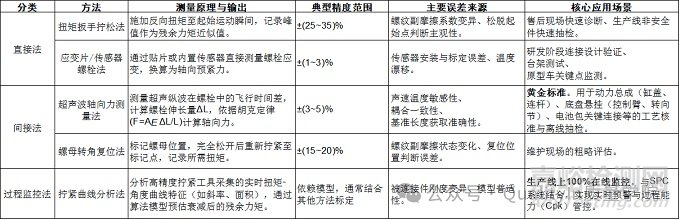

01殘余力矩測量方法
主間接法和過程監控法。
“超聲波軸向力測量法” 因其無損、高精度特性，被廣泛視為離線測量的權威基準方法；
“擰緊曲線分析法” 則是實現大規模在線預防性質量控制的核心手段；
“扭矩扳手?jǐn)Q松法”“螺母轉角復位法”通常用于工程場景，在過程復檢、產品審核（定性）等場景中應用較頻繁。必須指出，這種測量方法的精度較低，必須提升零部件的一致性，并定期校準。
選擇何種測量方法，需基于測量目的（研發/生產/售后）、精度要求、成本約束及是否允許破壞進行綜合決策。
02應用場景與工藝策略
汽車連接按安全關鍵性可分為三級，對應不同的測量策略：
最高級：安全關鍵連接
如：發動機缸蓋螺栓、連桿螺栓、底盤轉向與懸掛連接點、乘員約束系統固定點、電池包高壓連接。
工藝策略：
研發階段：應使用應變片法或超聲波法，精確獲得載荷——變形曲線，優化擰緊工藝（目標扭矩、轉角序列）。
生產階段：100%采用具備曲線分析功能的高精度擰緊軸在線監控。每班次/每生產批次，使用超聲波法對首件、末件及抽檢件進行離線實測比對與驗證。
數據管理：所有測量數據必須與車輛VIN碼綁定，實現終身可追溯。
次高級：重要功能連接
如：變速器殼體螺栓、一般支架固定螺栓、非安全相關的管路接頭。
工藝策略：
采用擰緊曲線在線監控進行100%控制。
制定統計抽樣計劃（如每班次2~4次），使用超聲波法或扭矩扳手?jǐn)Q松法/轉角復位法進行離線審核，保障過程穩定。
普通級：一般連接
如：內飾件、線束固定卡扣等非承載連接。
工藝策略：通常采用普通扭矩扳手或電動工具監控最終扭矩，輔以定期的抽檢。
03標準化實操流程——以超聲波法測量缸蓋螺栓為例
第一階段：測量前準備（策劃與基準建立）
1）定義標準： 依據圖紙與工藝文件，明確目標軸向預緊力范圍及對應的等效殘余力矩允許公差（如：目標值±15%）。
2）設備校準： 超聲波測量?jī)x及探頭必須在有效計量期內，并使用標準試塊進行當日點檢。
3.）獲取“零應力基準”： 此為最關鍵步驟。從待測批次螺栓中抽取樣本（至少3根），在自由、無約束狀態下，測量并記錄其端部初始聲時（T0）。此批次螺栓的T0均值或每根螺栓的獨立T0值必須存檔，作為后續計算的基準。
4）環境記錄： 記錄環境溫度，并在儀器中輸入以進行聲速自動補償。
第二階段：在線測量執行
1）工藝執行： 螺栓按既定工藝（如扭矩+轉角法）完成擰緊。
2）靜置穩定： 擰緊后靜置至少5分鐘，以消除彈性交互和初期塑性嵌入的影響。
3.）清潔與耦合： 徹底清潔螺栓測量端面，均勻涂抹專用超聲耦合劑，確保聲波有效傳導。
4）數據采集： 將探頭垂直、穩定地置于端面中心，獲得穩定回波后，儀器直接讀取或計算顯示當前軸向力（F） 或換算殘余力矩（T_res）。同一螺栓應測量?jī)纱危Y(jié)果差異應小于儀器重復性指標。
第三階段：數據分析與過程響應
1）單點判斷： 將實測值與工藝允許范圍對比，做出“合格/預警/不合格”判定。
2）過程控制（SPC）： 將連續測量數據錄入統計過程控制系統。監控均值-極差（X-bar & R）控制圖，計算過程能力指數（PpK, CpK）。
3）根本原因分析（RCCA）：
· 若殘余力矩普遍偏低：檢查擰緊工具精度、零件貼合面質量、摩擦系數是否增大。
· 若殘余力矩離散度過大：檢查零件硬度一致性、涂層均勻性、擰緊策略是否對摩擦變異過于敏感。
第四階段：記錄與歸檔
所有測量數據（包括VIN、螺栓位置、目標值、實測值、操作者、時間戳）必須自動或手動上傳至制造執行系統（MES） 或質量管理系統（QMS），形成電子化質量檔案。
04小結：從“擰緊控制”到“預緊力管理”
在汽車產業邁向零缺陷與高可靠性的進程中，對螺栓連接的質量要求已從簡單的“扭矩合格”升維至全面的“預緊力保障”，建立以殘余力矩為最終評價指標的測量與控制體系，是實現這一目標的技術基石。
通過融合在線的實時曲線監控與離線的超聲波基準測量，企業能夠構建一個閉合的、數據驅動的連接質量管理閉環，從而從根本上提升產品的安全、耐久與可靠性。
