樣品類型:某型號工業級MCU芯片
樣品狀態:市場故障品1片
分析周期:2025年12月10日-2025年12月11日
一、分析背景
本次分析針對某客戶端返回的一個MCU失效芯片。通過系統的失效分析定位,確認故障點為芯片端口電路。
二、分析流程與結果
1. 外觀檢查
方法:目檢及光學顯微鏡觀察。
結果:封裝完整,未見機械損傷、腐蝕或其他異常。
2. 聲學掃描檢查
方法:超聲波掃描芯片內部各材料界面是否存在分層。

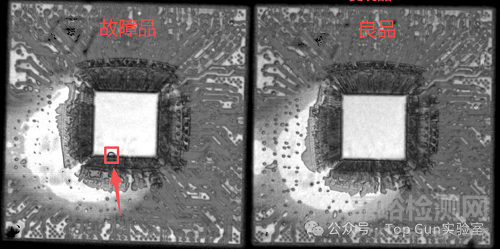

結果:市場故障品內部發現die邊緣存在異?;芈晠^(qū)域,提示存在結構損壞。

3. 熱點定位分析
方法:紅外熱成像定位異常發熱點。
結果:故障品熱點異常區域與聲學異常區域高度重合。
4. 開封及內部光學檢查
方法:開封后使用光學顯微鏡進行內部觀察。

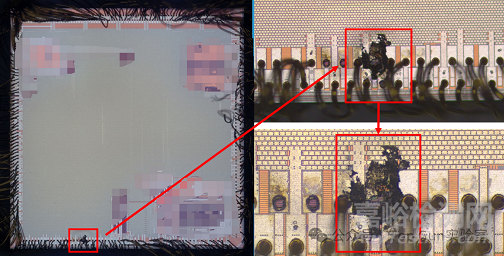

結果:市場故障品內部可見明確燒毀痕跡,證實聲掃異常對應實際失效區域。

5. 背面紅外檢測
方法:從芯片背面進行紅外熱成像與結構分析。
結果:在開蓋EOS相同位置均檢出晶體管級損傷。

三、結論
通過系統性分析,確認本次芯片失效由內部特定區域(芯片端口電路)燒毀導致。初步推測為外部引入的過電應力導致,針對該管腳進行浪涌復現可復現相同的故障形貌。

來源:Top Gun 實驗室
