中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

摘 要： 建立電感耦合等離子體質(zhì)譜（ICP-MS）法測定藥用復(fù)合膜中12種元素雜質(zhì)浸出量。藥用復(fù)合膜制袋后，分別用水、4%乙酸溶液、pH值為3.5的乙酸鹽緩沖液和pH值為8.0的氨-氯化銨緩沖液4種模擬液于70 ℃下浸提2 h，采用ICP-MS法測定提取液中V、Cr、Co、Ni、Cu、As、Cd、Sn、Sb、Ba、Hg、Pb 12種元素雜質(zhì)浸出量。12種元素的質(zhì)量濃度在一定范圍內(nèi)與信號強度具有良好的線性關(guān)系，相關(guān)系數(shù)均不小于0.999 5。樣品在水、4%乙酸溶液、pH值為3.5的乙酸鹽緩沖液和pH值為8.0的氨-氯化銨緩沖液中的加標(biāo)平均回收率分別為92.5%～109%、88.3%～111%、85.9%～114%、79.1%～118%，測定結(jié)果的相對標(biāo)準(zhǔn)偏差分別為1.0%～6.4%、1.9%～7.8%、0.77%～9.5%、0.93%～7.8%（n=9）。該方法分析快速、靈敏度高，適用于藥用復(fù)合膜中多種元素雜質(zhì)浸出量的測定。



關(guān)鍵詞： 藥用復(fù)合膜； 電感耦合等離子體質(zhì)譜法； 元素雜質(zhì)； 浸出量



藥用復(fù)合膜作為常見的藥品包裝材料，廣泛應(yīng)用于片劑、顆粒劑、膠囊劑、液體劑等藥品的包裝。藥用復(fù)合膜通常由印刷層、阻隔層和熱封層組成，通過干式復(fù)合、濕法復(fù)合、無溶劑復(fù)合、擠出復(fù)合或共擠復(fù)合等工藝，將塑料與紙、金屬或其他材料復(fù)合形成多層結(jié)構(gòu)的膜，其厚度一般不超過0.25 mm[1?3]。在藥用復(fù)合膜生產(chǎn)過程中，會引入元素雜質(zhì)，例如添加熱穩(wěn)定劑以防止塑料在高溫加工過程中降解、氧化、變色，常見的熱穩(wěn)定劑包括鉛鹽類[4?5]、有機錫類[6?7]、有機銻類[8]、金屬皂類以及稀土類穩(wěn)定劑等[9?10]；印刷時使用的油墨中含有重金屬元素[11?13]，印刷后復(fù)合膜收卷時印刷面與非印刷面(內(nèi)層)接觸，可能導(dǎo)致重金屬污染內(nèi)層，進而產(chǎn)生不良反應(yīng)，威脅人體健康。



人用藥品注冊技術(shù)要求國際協(xié)調(diào)會(ICH)在元素雜質(zhì)指導(dǎo)原則Q3D (R2)中指出，藥品中元素雜質(zhì)來源廣泛，包括合成中添加的催化劑殘留，原料藥、水或輔料中可能存在的元素雜質(zhì)，生產(chǎn)設(shè)備引入的潛在元素雜質(zhì)，以及包裝系統(tǒng)浸出的元素雜質(zhì)等。元素雜質(zhì)無治療作用，且部分具有毒性，所以需要對藥品中的元素雜質(zhì)進行控制，確保其在可接受限度內(nèi)[14]。YBB 00132002—2015《藥用復(fù)合膜、袋通則》采用硫代乙酰胺比色法檢測藥用復(fù)合膜中的重金屬元，并規(guī)定重金屬含量不得過百萬分之一。但該方法僅能測定重金屬總量，無法對單一元素進行定量分析，且存在靈敏度低、準(zhǔn)確度不高、受主觀因素影響大等缺點[15?17]。電感耦合等離子體質(zhì)譜(ICP-MS)法具有靈敏度高、檢出限低、并能夠同時測定多種元素等優(yōu)點[18?20]。為探究藥用復(fù)合膜中元素雜質(zhì)的潛在風(fēng)險，筆者參考Q3D (R2)，采用4種模擬液(純水、4%乙酸溶液、pH值為3.5的乙酸鹽緩沖液和pH值為8.0的氨-氯化銨緩沖液)對藥用復(fù)合膜進行浸提，利用ICP-MS法測定可能浸出的12種元素雜質(zhì)含量，包括1類元素(As、Cd、Hg、Pb)、2A類元素(Co、Ni、V)和3類元素(Ba、Cr、Cu、Sb、Sn)，為藥用復(fù)合膜的安全性評價及監(jiān)管部門提供數(shù)據(jù)參考與技術(shù)支持。



1 實驗部分

1.1 主要儀器與試劑

電感耦合等離子體質(zhì)譜儀：NexIon 1000型，美國珀金埃爾默股份有限公司。電熱鼓風(fēng)干燥箱：FD115型，溫度波動范圍為±0.3 ℃，德國賓得公司。純水超純水一體機：arium Comfort I型，德國賽多利斯公司。V、Cr、Co、Ni、Cu、As、Cd、Sn、Sb、Ba、Hg、Pb單元素標(biāo)準(zhǔn)溶液：質(zhì)量濃度均為1 000 μg/mL，標(biāo)準(zhǔn)物質(zhì)編號分別為GSB 04—1759-2004、GSB 04—1723-2004、GSB 04—1722-2004、GSB 04—1740-2004、GSB 04—1725-2004、GSB 04—1714-2004、GSB 04—1721-2004、GSB 04—1753-2004、GSB 04—1748-2004、GSB 04—1717-2004、GSB 04—1729-2004、GSB 04—1742-2004，國家有色金屬及電子材料分析測試中心。混合內(nèi)標(biāo)溶液：Li-6、Sc、Ge、Y、In、Tb、Bi混合溶液，各組分質(zhì)量濃度均為10 μg/mL，貨號為PE-INT-ASL-1，美國AccuStandard公司。質(zhì)譜調(diào)諧液：含有Be、Ce、Fe、In、Li、Mg、Pb、U，各組分質(zhì)量濃度均為1.00 μg/L，產(chǎn)品編號為N8145051，美國珀金埃爾默股份有限公司。乙酸鹽緩沖溶液： pH=3.5，產(chǎn)品編號為B11R1AA，深圳博林達科技有限公司。氨-氯化銨緩沖液： pH=8.0，產(chǎn)品編號為B11Q1EAQY，深圳博林達科技有限公司。硝酸：優(yōu)級純，德國默克公司。冰乙酸：優(yōu)級純，天津市科密歐化學(xué)試劑有限公司。高純氬氣、高純氦氣：純度(體積分?jǐn)?shù))均不小于99.999%，梅塞爾格里斯海姆(昆明)氣體產(chǎn)品有限公司。藥用復(fù)合膜樣品：3個廠家生產(chǎn)的4批藥用復(fù)合膜，包括BOPET/LDPE復(fù)合膜、BOPET/CPP復(fù)合膜、BOPP/VMPET/CPP復(fù)合膜、PET/Al/CPP復(fù)合膜，編號分別為film-1～film-4。

1.2 儀器工作條件

射頻功率：1 300 W；等離子氣：氬氣，流量為15 L/min；霧化氣：氬氣，流量：0.75 L/min；輔助氣：氬氣，流量為1.2 L/min；碰撞氣：氦氣，流量為3.0 mL/min；蠕動泵轉(zhuǎn)速泵速：30 r/min；采樣錐與截取錐：鎳錐；分析模式：碰撞模式；內(nèi)標(biāo)溶液為儀器在線加入；測定次數(shù)：3次。目標(biāo)元素與對應(yīng)的內(nèi)標(biāo)元素見表1。

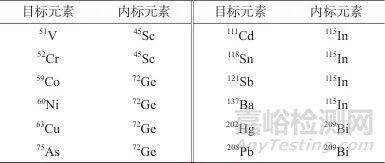

表1   目標(biāo)元素與對應(yīng)的內(nèi)標(biāo)元素

Tab. 1   Analytical elements and corresponding internal standard elements



1.3 溶液配制

Cr、As、Cd、Pb系列混合標(biāo)準(zhǔn)工作溶液：分別精密量取Cr、As、Cd、Pb單元素標(biāo)準(zhǔn)溶液1 mL，置于同一只100 mL容量瓶中，用2%(體積分?jǐn)?shù)，下同)硝酸溶液稀釋成質(zhì)量濃度均為10 000 ng/mL的混合標(biāo)準(zhǔn)儲備溶液。精密量取該混合標(biāo)準(zhǔn)儲備溶液10 mL，置于100 mL容量瓶中，用2%硝酸溶液稀釋成質(zhì)量濃度均為1 000 ng/mL的混合標(biāo)準(zhǔn)使用溶液。分別精密量取該混合標(biāo)準(zhǔn)使用溶液0.1、0.5、1.0、5.0、10.0 mL，用2%硝酸溶液稀釋至100 mL，配制成各組分質(zhì)量濃度均分別為1、5、10、50、100 ng/mL的系列混合標(biāo)準(zhǔn)工作溶液。V、Co、Ni、Cu、Sn、Sb、Ba系列混合標(biāo)準(zhǔn)工作溶液：分別精密量取V、Co、Ni、Cu、Sn、Sb、Ba單元素標(biāo)準(zhǔn)溶液2 mL，置于同一只100 mL容量瓶中，用2%硝酸溶液稀釋成質(zhì)量濃度均為20 000 ng/mL的混合標(biāo)準(zhǔn)儲備溶液。精密量取該混合標(biāo)準(zhǔn)儲備溶液10 mL，置于100 mL容量瓶中，用2%硝酸溶液稀釋成各組分質(zhì)量濃度均為2 000 ng/mL的混合標(biāo)準(zhǔn)使用溶液。分別精密量取該混合標(biāo)準(zhǔn)使用溶液0.25、0.5、2.5、5.0、10.0 mL，用2%硝酸溶液稀釋至100 mL，配制成各組分質(zhì)量濃度均分別為5、10、50、100、200 ng/mL的系列混合標(biāo)準(zhǔn)工作溶液。Hg系列標(biāo)準(zhǔn)工作溶液：精密量取Hg單元素標(biāo)準(zhǔn)溶液1 mL，置于100 mL容量瓶中，用2%硝酸溶液稀釋成質(zhì)量濃度為10 000 ng/mL的標(biāo)準(zhǔn)儲備溶液。精密量取該標(biāo)準(zhǔn)儲備溶液1 mL，置于100 mL容量瓶中，用2%硝酸溶液稀釋成質(zhì)量濃度為100 ng/mL的標(biāo)準(zhǔn)使用溶液。分別精密量取該標(biāo)準(zhǔn)使用溶液0.1、0.25、0.5、1.0、2.0 mL，用2%硝酸溶液稀釋至100 mL，配制成質(zhì)量濃度分別為0.1、0.25、0.5、1.0、2.0 ng/mL的系列標(biāo)準(zhǔn)工作溶液?；旌蟽?nèi)標(biāo)工作溶液：取混合內(nèi)標(biāo)溶液1 mL，用2%硝酸溶液稀釋成各組分質(zhì)量濃度均為100 ng/mL的混合內(nèi)標(biāo)工作溶液。

1.4 樣品制備

將藥用復(fù)合膜制成內(nèi)表面積(不含熱封邊)約為150 cm2的三邊封袋，平行制備4個，分別加入水、4%乙酸溶液、pH 3.5緩沖液、pH 8.0緩沖液各50 mL，去除袋內(nèi)空氣，將第四邊熱合封口，放入電熱鼓風(fēng)干燥箱中，于(70±2) ℃下恒溫2 h，取出，冷卻至室溫。分別取各提取液用孔徑為0.45 μm的濾膜過濾，精密量取除水浸提液外的其他3種濾液各2.5 mL，分別置于25 mL容量瓶中，加水稀釋定容至標(biāo)線，搖勻，作為樣品溶液。同法制備水、4%乙酸溶液、pH 3.5緩沖液、pH 8.0緩沖液空白溶液。

1.5 樣品測定

儀器點火后預(yù)熱30 min，用質(zhì)譜調(diào)諧液對儀器的靈敏度、Ce2+/Ce雙電荷、CeO/Ce氧化物、背景值等各項指標(biāo)進行調(diào)諧，使儀器性能達到最佳狀態(tài)。在1.2儀器工作條件下，依次對Cr、As、Cd、Pb系列混合標(biāo)準(zhǔn)工作溶液，V、Co、Ni、Cu、Sn、Sb、Ba系列混合標(biāo)準(zhǔn)工作溶液，Hg系列標(biāo)準(zhǔn)工作溶液，空白溶液和樣品溶液進行測定。以各目標(biāo)元素的質(zhì)量濃度為橫坐標(biāo)，以目標(biāo)元素與內(nèi)標(biāo)元素信號響應(yīng)值的比值為縱坐標(biāo)，繪制標(biāo)準(zhǔn)工作曲線，根據(jù)標(biāo)準(zhǔn)工作曲線計算樣品溶液中目標(biāo)元素的質(zhì)量濃度。



2 結(jié)果與討論

2.1 樣品制備

藥用復(fù)合膜采用制袋后浸提的方式，能更真實地模擬藥品與復(fù)合膜內(nèi)層直接接觸的實際使用場景。按表面積與體積比為3 cm2/mL的比例加入模擬液，浸提溫度和時間參照YBB 00132002—2015《藥用復(fù)合膜、袋通則》執(zhí)行。依據(jù)模擬液與制劑物理化學(xué)性質(zhì)相同或相似的原則，選擇純水，4%乙酸溶液，pH值為3.5的乙酸鹽緩沖液和pH值為8.0的氨-氯化銨緩沖液4種模擬液。

2.2 內(nèi)標(biāo)元素的選擇

內(nèi)標(biāo)元素的選擇應(yīng)考慮以下幾點：一是樣品中不含有內(nèi)標(biāo)元素，避免干擾目標(biāo)元素的測定結(jié)果；二是內(nèi)標(biāo)元素應(yīng)不易受到其他離子的干擾，其質(zhì)量數(shù)及電離電勢與目標(biāo)元素盡可能相近，從而減少基體效應(yīng)；三是內(nèi)標(biāo)元素的強度和濃度要適中，其測量信號應(yīng)穩(wěn)定，不受目標(biāo)元素濃度的影響。根據(jù)以上原則，選擇45Sc為51V、52Cr的內(nèi)標(biāo)，72Ge為59Co、60Ni、63Cu、75As的內(nèi)標(biāo)，115In為111Cd、118Sn、121Sb、137Ba的內(nèi)標(biāo)，209Bi為202Hg、208Pb的內(nèi)標(biāo)。

2.3 線性方程與檢出限

在1.2儀器工作條件下，分別對Cr、As、Cd、Pb系列混合標(biāo)準(zhǔn)工作溶液，V、Co、Ni、Cu、Sn、Sb、Ba系列混合標(biāo)準(zhǔn)工作溶液及Hg系列標(biāo)準(zhǔn)工作溶液進行測定。以目標(biāo)元素的質(zhì)量濃度為橫坐標(biāo)，以目標(biāo)元素與內(nèi)標(biāo)元素信號響應(yīng)值的比值為縱坐標(biāo)，繪制標(biāo)準(zhǔn)工作曲線，計算回歸方程和相關(guān)系數(shù)。分別對4種模擬空白溶液連續(xù)測定11次，計算響應(yīng)值的標(biāo)準(zhǔn)偏差，以3倍標(biāo)準(zhǔn)偏差所對應(yīng)的目標(biāo)元素質(zhì)量濃度作為檢測限，以10倍標(biāo)準(zhǔn)偏差所對應(yīng)的目標(biāo)元素質(zhì)量濃度作為定量限。藥用復(fù)合膜中12種元素的線性范圍(質(zhì)量濃度)、線性方程、相關(guān)系數(shù)、檢出限及定量限見表2。由表2可知，Cr、As、Cd、Pb的質(zhì)量濃度在1～100 ng/mL范圍內(nèi)線性關(guān)系良好，相關(guān)系數(shù)為0.999 9；V、Co、Ni、Cu、Sn、Sb、Ba的質(zhì)量濃度在5～200 ng/mL范圍內(nèi)線性關(guān)系良好，相關(guān)系數(shù)為0.999 9；Hg的質(zhì)量濃度在0.1～2.0 ng/mL范圍內(nèi)線性關(guān)系良好，相關(guān)系數(shù)為0.999 5。

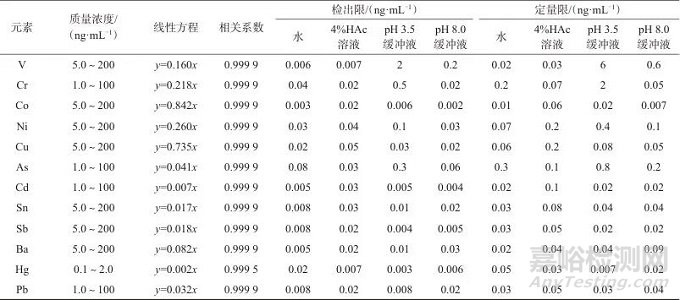

表2   12種元素的線性范圍(質(zhì)量濃度)、線性方程、相關(guān)系數(shù)、檢測限及定量限

Tab. 2   Linear ranges(mass concentration)，linear equations，correlation coefficients，detection limits and quantitation limits of 12 elements



2.4 樣品加標(biāo)回收與精密度試驗

選取樣品編號為film-4的藥用復(fù)合膜制袋后分別加入4種模擬液，分別加入低、中、高3種質(zhì)量濃度的V、Cr、Co、Ni、Cu、As、Cd、Sn、Sb、Ba、Hg、Pb混合標(biāo)準(zhǔn)溶液，按照1.4方法，每個濃度水平平行制備3份樣品溶液，按1.2儀器工作條件測定，結(jié)果見表3～表6。由表3～表6可知，藥用復(fù)合膜中12種元素在水中的平均回收率為92.5%～109%，測定結(jié)果的相對標(biāo)準(zhǔn)偏差(RSD)為1.0%～6.4%(n=9)；在4%乙酸溶液中的平均回收率為88.3%～111%，RSD為1.9%～7.8%(n=9)；在pH值為3.5的乙酸鹽緩沖液中的平均回收率為85.9%～114%，RSD為0.77%～9.5%(n=9)；在pH值為8.0的氨-氯化銨緩沖液中的平均回收率為79.1%～118%，RSD為0.93%～7.8%(n=9)，表明該方法的準(zhǔn)確度和精密度較高。

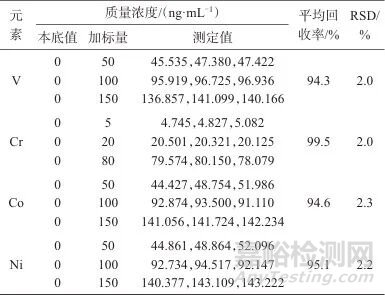

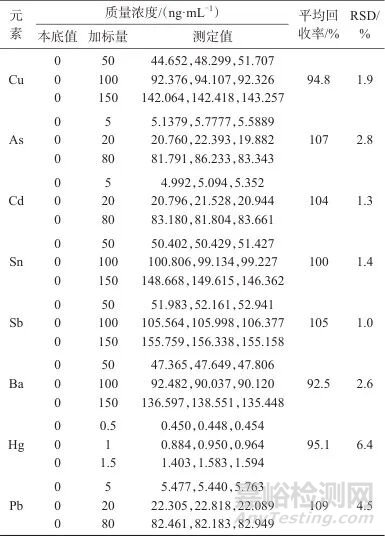

表3   12種元素在水中的回收率試驗結(jié)果

Tab. 3   Results of samples spiked recovery test of 12 elements in water in 4% acetic acid solution

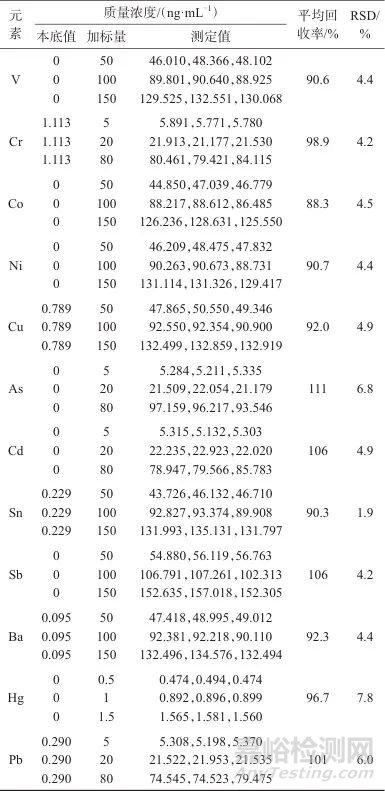

表4   12種元素在4%乙酸溶液中的回收率試驗結(jié)果

Tab. 4   Results of samples spiked recovery of 12 elements

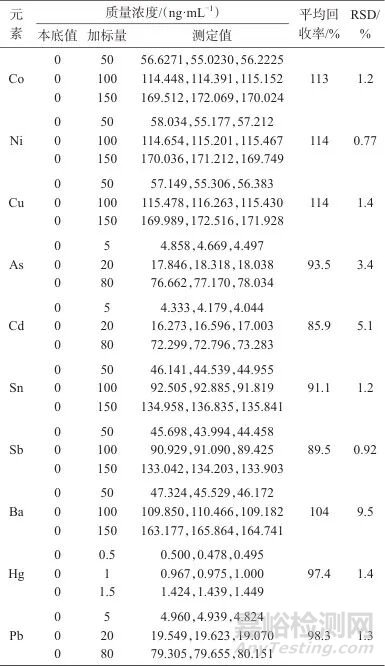

表5   12種元素在pH值為3.5的乙酸鹽緩沖液中的回收率試驗結(jié)果

Tab. 5   Results of samples spiked recovery of 12 elements in acetate buffer solution with pH value of 3.5

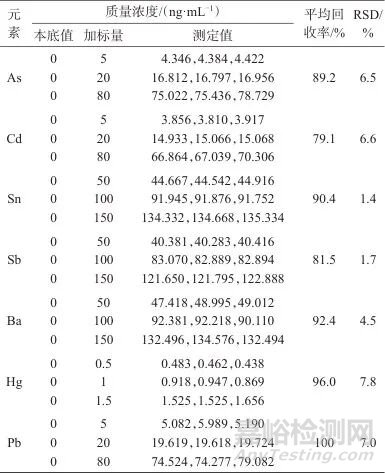

表6   12種元素在pH值為8.0的氨-氯化銨緩沖液中的回收率試驗結(jié)果

Tab. 6   Results of sample spiked recovery of 12 elements in ammonia-ammonium chloride buffer solution with pH value of 8.0



表4   12種元素在4%乙酸溶液中的回收率試驗結(jié)果

Tab. 4   Results of samples spiked recovery of 12 elements in 4% acetic acid solution



3 結(jié)論

(1) 采用電感耦合等離子體質(zhì)譜法測定藥用復(fù)合膜中12種元素在4種模擬液中的浸出量，通過方法學(xué)驗證發(fā)現(xiàn)，12種元素有良好的線性關(guān)系，相關(guān)系數(shù)均不小于0.999 5，各元素回收率符合《中華人民共和國藥典》2020年版限度70%～125%的規(guī)定，測定結(jié)果的相對標(biāo)準(zhǔn)偏差為0.77%～9.5%(n=9)，該方法具有較好的重復(fù)性。(2) 以純水、4%乙酸溶液、pH值為3.5的乙酸鹽緩沖液和pH值為8.0的氨-氯化銨緩沖液為浸提介質(zhì)，涵蓋了水性、酸性、弱酸性及弱堿性藥品的典型基質(zhì)，在4種模擬液中浸出的元素包括1類元素As、Cd、Hg、Pb，2A類元素Co、Ni、V和3類元素Ba、Cr、Cu、Sb、Sn。(3) 該方法可為藥用復(fù)合膜中元素雜的風(fēng)險評估、合理選擇藥用復(fù)合膜、提高藥品包裝的質(zhì)量和適應(yīng)性提供試驗依據(jù)與技術(shù)支持。



參考文獻

1 洪燕，游媛，劉寧，等.藥用復(fù)合膜原料膜及添加物體外細胞毒性研究［J］.藥品評價，2022，19（15）： 908.
    HONG Yan，YOU Yuan，LIU Ning，et al. In vitro cytotoxicity study of medicinal composite membrane materials membrane and additives［J］. Drug Evaluation，2022，19（15）： 908.

2 王子夢，馬寧，王春霞，等.藥用復(fù)合膜安全性影響因素分析［J］.中國藥業(yè)，2024，33（17）： 147.
    WANG Zimeng，MA Ning，WANG Chunxia，et al. Factors affecting safety of medicinal composite films［J］. China Pharmaceuticals，2024，33（17）： 147.

3 朱碧君，辜倩，汪元亮，等.基于紅外光譜技術(shù)結(jié)合化學(xué)計量學(xué)快速鑒別藥用復(fù)合膜組合材料［J］.醫(yī)藥導(dǎo)報，2024，43（5）： 700.
    ZHU Bijun，GU Qian，WANG Yuanliang，et al. Rapid identification of pharmaceutical composite film composites based on infrared spectroscopy combined with chemometrics［J］. Herald of Medicine，2024，43（5）： 700.

4 李康禮，滕艷華，薛長國. PVC熱穩(wěn)定劑的研究進展及發(fā)展趨勢［J］.聚氯乙烯，2022，50（6）： 1.
    LI Kangli，TENG Yanhua，XUE Changguo. Research progress and development trend of PVC heat stabilizers［J］. Polyvinyl Chloride，2022，50（6）： 1.

5 蘇星瑞，白時兵，楊雙橋.聚氯乙烯熱穩(wěn)定劑的行業(yè)現(xiàn)狀與發(fā)展趨勢［J］.塑料工業(yè)，2023，51（4）： 8.
    SU Xingrui，BAI Shibing，YANG Shuangqiao. Status and development trends of PVC thermal stabilizer［J］. China Plastics Industry，2023，51（4）： 8.

6 沈欽珍，焦泉. PVC熱穩(wěn)定劑的發(fā)展歷程與展望式探討［J］.橡塑技術(shù)與裝備，2024，50（4）： 11.
    SHEN Qinzhen，JIAO Quan. Development history and prospects of PVC heat stabilizers［J］. China Rubber/Plastics Technology and Equipment，2024，50（4）： 11.

7 甘堯，劉玉飛，陳偉，等.熱穩(wěn)定劑在聚氯乙烯的應(yīng)用研究進展［J］.上海塑料，2022，50（5）： 16.
    GAN Yao，LIU Yufei，CHEN Wei，et al. Research progress on the application of heat stabilizers in polyvinyl chloride［J］. Shanghai Plastics，2022，50（5）： 16.

8 高歌.碘量滴定法測定有機銻熱穩(wěn)定劑中銻質(zhì)量分?jǐn)?shù)［J］.天津化工，2023，37（2）： 52.
    GAO Ge. Determination of antimony mass fraction in organic antimony heat stabilizers by iodometric titration method［J］. Tianjin Chemical Industry，2023，37（2）： 52.

9 崔小明.稀土熱穩(wěn)定劑的合成和應(yīng)用研究進展［J］.精細與專用化學(xué)品，2021，29（12）： 22.
    CUI Xiaoming. Application and synthesis research progress of rare earth heat stabilizers［J］. Fine and Specialty Chemicals，2021，29（12）： 22.

10 胡新亮.用于PVC 的稀土類熱穩(wěn)定劑專利技術(shù)研究進展［J］.聚氯乙烯，2022，50（9）： 1.
    HU Xinliang. Research progress on patent technology of rare earth heat stabilizers for PVC［J］. Polyvinyl Chloride，2022，50（9）： 1.

11 丁豪，王蓉佳.不同類型印刷油墨塑料膜材中砷、鉛、鎘、汞的遷移量測定［J］.上海醫(yī)藥，2019，40（23）： 111.
    DING Hao，WANG Rongjia. Determination of the migration of As，Pb，Cd and Hg in plastic film with different types of printing inks［J］. ShangHai Medical & Pharmaceutical，2019，40（23）： 111.

12 蒙念，葉羽增，劉芳英.高效液相色譜-電感耦合等離子體質(zhì)譜法測定印刷油墨中可遷移Cr（Ⅲ）和Cr（Ⅵ）［J］.化學(xué)分析計量，2019，28（5）： 19.
    MENG Nian，YE Yuzeng，LIU Fangying. Simultaneous determination of Cr（Ⅲ） and Cr（Ⅵ） in printing ink by HPLC-ICP-MS［J］. Chemical Analysis and Meterage，2019，28（5）： 19.

13 李晴.復(fù)合包裝材料中印刷油墨的化學(xué)物遷移與危害［J］.化學(xué)工程與裝備，2023（5）： 253.
    LI Qing. Chemical migration and hazard of printing inks in composite packaging materials［J］. Chemical Engineering& Equipment，2023（5）： 253.

14 International conference on harmonization of technical requirements for registration of pharmaceuticals for human use. ICH Q3D：guideline for elemental impurities［EB/OL］.（2022-04-26）［2025-07-08］.https：//database.ich.org/sites/default/files/Q3D-R2_Guideline_Step4_2022 _0308.

15 徐昕怡，劉貞.歐美藥典及ICH元素雜質(zhì)指導(dǎo)原則增修訂歷程及對中國藥典的啟示［J］.中國藥事，2019，33（6）： 624.
    XU Xinyi，LIU Zhen. The revision history of the European and United States Pharmacopoeias and ICH elemental impurity guidelines and the enlightenment to the Chinese Pharmacopoeia［J］. Chinese Pharmaceutical Affairs，2019，33（6）： 624.

16 徐昕怡，洪小栩.從ICH Q3D元素雜質(zhì)指導(dǎo)原則歐美藥典實施歷程探索《中國藥典》轉(zhuǎn)化路徑［J］.中國食品藥品監(jiān)管，2020（10）： 22.
    XU Xinyi，HONG Xiaoxu. The transformation path of Chinese Pharmacopoeia was explored from the implementation process of ICH Q3D guiding principle of elemental impurities in European and United States Pharmacopoeias［J］. China Food & Drug Administration Magazine，2020（10）： 22.

17 朱俐，趙瑜，姚尚辰，等.藥物中元素雜質(zhì)檢測技術(shù)研究最新進展［J］.分析測試學(xué)報，2020，39（4）： 547.
    ZHU Li，ZHAO Yu，YAO Shangchen，et al. Research progress on detection techniques for elemental impurities in drugs［J］. Journal of Instrumental Analysis，2020，39（4）： 547.

18 楊敏，郭中龍，閆翠勤，等.微波消解-電感耦合等離子體質(zhì)譜法測定阿普米司特片中7種雜質(zhì)元素［J］.化學(xué)分析計量，2023，32（11）： 22.
    YANG Min，GUO Zhonglong，YAN Cuiqin，et al. Determination of 7 elemental impurities in Apremilast Tablets by microwave digestion-inductively coupled plasma mass spectrometry［J］. Chemical Analysis and Meterage，2023，32（11）： 22.

19 唐娜，陳統(tǒng)華，蘇超男，等.電感耦合等離子體質(zhì)譜法測定人促紅素注射劑中13種雜質(zhì)元素［J］.化學(xué)分析計量，2024，33（3）： 12.
    TANG Na，CHEN Tonghua，SU Chaonan，et al. Determination of 13 elemental impurities in human erythropoietin injections by inductively coupled plasma mass spectrometry［J］. Chemical Analysis and Meterage，2024，33（3）： 12.

20 趙馮，張杞柳，陳輝，等.電感耦合等離子體質(zhì)譜法測定鹽酸溴己新葡萄糖注射液中29種元素雜質(zhì)含量［J］.安徽醫(yī)藥，2024，28（1）： 36
    ZHAO Feng，ZHANG Qiliu，CHEN Hui，et al. Content determination of 29 element impurities by inductively coupled plasma-mass spectrometry in Bromhexine Hydrochloride and Glucose Injection［J］. Anhui Medical and Pharmaceutical Journal，2024，28（1）： 36.
