軸承鋼是重要的機械設備零件，夾雜物是影響軸承鋼疲勞壽命的關鍵因素。近年來，我國對鋼中的氧、鈦含量已能控制到極低水平，但對夾雜物的控制仍不穩定。大尺寸夾雜物通常是疲勞缺陷的裂紋源，會加速滾動面的疲勞剝落，嚴重影響軸承鋼的疲勞壽命。Ds類夾雜物是單顆粒大尺寸夾雜物，嚴格控制鋼中Ds 夾雜物的生成，有利于提高軸承鋼的壽命。本文系統地介紹了軸承鋼的發展現狀，并重點分析了Ds類夾雜物的來源和控制措施。
1.1 國內外軸承鋼發展趨勢
軸承是各類機械裝備中關鍵的基礎零件之一，被稱為機械的“關節”。軸承應用十分廣泛，常被用到航空航天、風力發電和工業制造等重要領域。軸承鋼主要用于制造軸承滾動體、套圈等。軸承的工作環境十分惡劣，常在高速、重載極端條件下服役，因此對軸承鋼的疲勞強度、沖擊韌性和耐腐蝕性有嚴格要求。

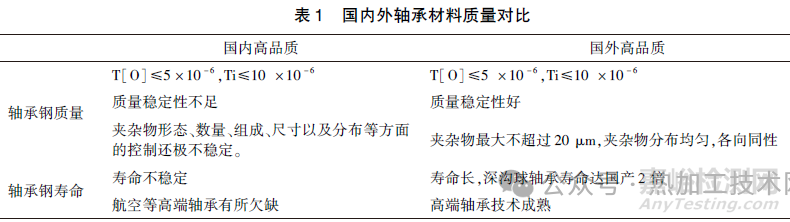

目前，國外發達國家在高端軸承鋼的生產仍然處于領先地位，尤其是高鐵、航空發動機精密機床等用軸承方面。軸承鋼的主要生產國包括日本、瑞典、德國和中國等國家。日本山陽特鋼所生產的軸承鋼質量達到了世界領先水平，其鋼材的全氧含量可控制在2～3×10-6，最大夾雜物尺寸小于11μｍ，Ti小于10×10-6，其他有害雜質元素均控制到極低水平。瑞典SKF 公司生產的軸承鋼，在控制碳化物顆粒均勻細小的同時，可以降低氧含量，使夾雜物較少，尺寸小分散均勻。就夾雜物的控制來看，日本側重于通過減少氧含量來達到降低夾雜物數量，而瑞典則主要注重控制夾雜物的分布和形態。國內外生產軸承鋼質量對比如表1所示。研究顯示，鋼中全氧含量越低，軸承鋼疲勞壽命越高，同時非金屬夾雜物的數量、大小和分布對軸承鋼的性能也產生顯著影響。目前，國外不僅在傳統軸承鋼的質量控制方面領先于中國，而且在新型軸承鋼的研發力度上也遠遠領先于中國。
目前，我國已經是軸承鋼生產大國，國內大多數特殊鋼廠能夠獨立大規模生產符合工業需求的軸承鋼，但許多高端軸承鋼仍然以進口為主。面對激烈的國際競爭以及鋼鐵行業的轉型升級，國內鋼鐵企業開始探索高端優特鋼生產，軸承鋼的冶金質量有了顯著的提升。我國的興澄特鋼已經可以生產氧含量5×10-6以下的優質軸承鋼，但國內大部分企業生產的軸承鋼質量仍與國際有一定的差距。
國內軸承鋼夾雜物及鑄坯質量控制存在的問題主要表現在如下三個方面：
（1）鋼液潔凈度控制不足，氧含量仍沒有控制在較低水平。
（2）精煉和澆鑄工藝還有提升空間，需要進一步改進和優化，以確保軸承鋼的均勻性和穩定性。
（3）目前，缺乏有效的在線檢測設備來實時監測鑄坯的質量情況。此外，中國的高端鋼種還不完善，在提高質量的同時，也要開發新的鋼種。未來中國軸承鋼生產一方面要降低鋼中氧含量，提升鋼液的潔凈度減少夾雜物數量。另一方面，在生產過程中設計合理的精煉渣成分以及合金化控制，控制大尺寸夾雜物的生成，提高夾雜物在鋼中分布的均勻性。除此之外軸承鋼的組織缺陷也應重視，例如中心成分偏析、中心疏松、冶金質量等問題。
1.2 軸承鋼冶煉工藝

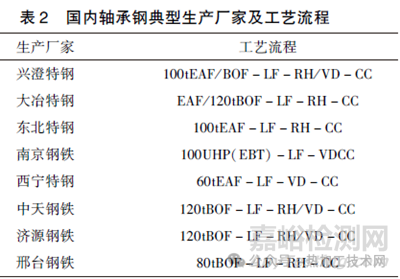

國外對于高端軸承鋼一般采用短流程工藝煉鋼，其生產的高品質軸承鋼不僅具有高的疲勞性還有很高的可靠性。日本采用“LF-RH” 流程的精煉工藝，而歐美企業采用“LF-VD”流程。國內典型軸承鋼生產廠家及工藝流程如表2所示。
目前，國內軸承鋼的生產流程通常經過以下步驟：首先是轉爐或電爐初煉，然后進入LF爐進行合金化以及調渣控制鋼液達到目標成分，接著進行RH或者VD精煉降低氧氮含量脫硫脫氣，最后進行連鑄。
精煉是軸承鋼生產中的重要過程，目前大多數先進鋼廠采用Al脫氧將鋼中的總氧含量降低到10×10-6以下，然后用真空或吹氬除去夾雜物，可有效控制夾雜物的數量。爐外精煉， 通常使用RH(ruhrstahl-heraeus）精煉或VD（vacuumdegassing）精煉工藝。在精煉完成后，鋼水進入連鑄機進行連鑄，最終生產成軸承鋼坯。
隨著冶煉設備及冶煉工藝的發展，我國軸承鋼氧氮含量控制在較低水平，夾雜物控制也得到了顯著提高，但對大尺寸夾雜物控制仍不穩定。LF精煉過程中隨著氣流的攪拌，渣-鋼進行反應，同時LF爐鋼包襯耐火材料與鋼液也發生反應。鋼液溫度越高，元素活性越高，易與精煉渣、耐材發生反應。LF精煉結束生成尖晶石夾雜物和少量的鈣鋁酸鹽類夾雜物，這兩種類型夾雜物對軸承鋼疲勞壽命危害性較大。
1.3 軸承鋼服役失效機理
GCr15軸承鋼是工業機械軸承應用的常用材料。鑒于軸承惡劣的工作條件，通常具有超過107循環周次，也稱為超高周疲勞（VHCF）。軸承鋼疲勞失效是由于非金屬夾雜物、組織不均勻、碳化物等在鋼基體產生裂紋，但超高周疲勞失效非金屬夾雜物是關鍵因素。
軸承鋼內部疲勞斷裂主要來源于非金屬夾雜物，在斷口處宏觀形貌表現為典型的“魚眼”狀，典型斷裂面及其特征如圖1(a)所示。Murakami等人通過光學顯微鏡進行了觀察，并將這一區域命名為“光學暗區”(ODA)。Sakai 等人通過掃描電鏡和透射電鏡觀察，發現斷口處夾雜物周圍存在“ 細顆粒區”（FGA）。Shiozawa等人在斷口處的夾雜物旁邊發現了一個粗糙的區域，并將其命名為“ 粒狀亮面”（GBF）區。Ochi等人也發現了這一特征，并將其命名為“粗糙表面積”（RSA）。不同作者使用不同術語但指的是同一微觀特征，如圖1(b)所示為斷口特征示意圖。
Li將GCr15軸承鋼內部裂紋擴展分為三個階段：①FGA內小裂紋擴展；②FGA魚眼區域外穩定裂紋擴展；③魚眼外不穩定裂紋擴展。Yu等認為初始裂紋是由于夾雜物與周圍材料的附著力較弱，夾雜物與鋼基體發生變形而產生的，并且當夾雜物的彈性模量大于基體時才會產生裂紋。根據Hashimoto等人的研究，夾雜物化學成分和尺寸對初始裂紋的位置和疲勞壽命有顯著影響，并且還闡明了軋制方向與裂紋之間的關系。因此，嚴格控制鋼中夾雜物對提高軸承鋼疲勞壽命具有重要意義。
part 2、軸承鋼中
非金屬夾雜物及其影響
Monnot等通過基礎實驗研究得出夾雜物與軸承鋼危害關系，如圖2所示，鋼中夾雜物的尺寸越大，對軸承鋼壽命影響越大。圖2中CaO-Al2O3類夾雜物是大尺寸夾雜物，危害性較大。
大尺寸氧化物主要是鈣鋁酸鹽類夾雜物，包括CaO-Al2O3-MgO復合夾雜物和CaO-Al2O3夾雜物。淬火后由于夾雜物和鋼基體膨脹系數不同，在鋼中會產生局部應力，在服役過程中這些夾雜物受到交變載荷作用會疊加應力形成較高的應力值。Akesson研究發現氧化物類夾雜物CaO的平均質量大于20％時，夾雜物尺寸較大，對軸承鋼疲勞壽命十分有害。尹青通過實驗對比提高軸承鋼壽命應控制氧化物類夾雜的最大尺寸小于10μｍ。

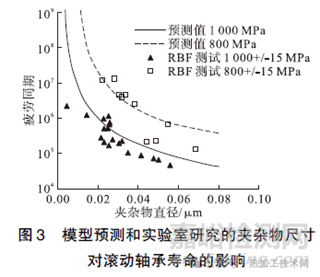

關于夾雜物對軸承鋼疲勞壽命的影響，一般認為夾雜物數量和尺寸越大，對軸承鋼疲勞壽命造成的威脅越大，但鋼中夾雜物細小并且彌散分布有利于提高軸承鋼壽命。如圖3所示，研究發現，夾雜物尺寸與軸承鋼疲勞壽命之間存在著非線性關系。當夾雜物數量較多且尺寸較小時，其疲勞壽命同樣較高，而大尺寸夾雜物雖然數量少，其疲勞壽命仍會顯著下降。通常認為，夾雜物尺寸越大對軸承鋼疲勞壽命影響較大，而尺寸小于3μｍ的夾雜物危害則較小。
史智越等研究大顆粒Ds類夾雜物整體特征與軸承鋼疲勞強度和壽命的關系，結果表明大顆粒夾雜物的大小及其分布是影響軸承鋼疲勞強度和壽命的關鍵因素。此外，還指出減小軸承鋼中大顆粒夾雜物的尺寸，控制其分布是未來高端軸承鋼冶金控制的發展方向。
part 3、大尺寸Ds類夾雜物的來源及控制
3.1 大尺寸Ds類夾雜物的來源
目前對于夾雜物對軸承鋼的危害一致觀點是大尺寸夾雜物對軸承鋼壽命危害影響極大。Ds類夾雜物是單顆粒尺寸大于13μｍ的CaO-Al2O3-MgO-CaS復合夾雜物，Ds夾雜物尺寸越大軸承鋼疲勞壽命越低。
為了研究Ds類夾雜物的來源，Kawakami等人在LF精煉過程中向爐渣中添加了BaO示蹤劑，隨后對鋼液中夾雜物特征進行了分析。結果表明，傳統卷渣是大尺寸Ds類夾雜物的來源與實驗結果不符。根據熱力學計算結果，作者認為大尺寸Ds類夾雜物主要是內生夾雜物。鋼液中［Al］ 與爐渣中CaO反應生成［Ca］進入鋼液，其中一部分［Ca］與鋼液Al2O3反應，形成CaO-Al2O3類夾雜物。這些夾雜物通過團聚合并形成大尺寸含CaO類夾雜物。這一過程主要可用反應式（1）和式（2）表示：
陳然研究表明，軸承鋼中液態化程度高的鈣鋁酸鹽類夾雜物與鎂鋁尖晶石相互碰撞和融合是形成Ds夾雜物的主要原因之一。此外作者還指出，通過降低鋼中［Ca］含量，可以有效減少夾雜物中CaO平均含量，進而提高夾雜物的熔點，減少夾雜物在鋼液中的液態化程度，從而有效降低Ds夾雜物的形成。內源大尺寸Ds類夾雜物主要來源于精煉過程中低熔點CaO-Al2O3類夾雜物，CaO質量分?jǐn)?shù)一般在30%以上。
此外CaO-Al2O3-MgO夾雜物含CaO含量越高，對應的尺寸越大，凝固過程其表面越不容易析出MnS夾雜，這不利于提高軸承鋼疲勞壽命。目前大多數企業GCr15鋼生產工藝普遍采用鋁脫氧，禁止鈣處理。CaO-Al2O3類夾雜物中Ca含量來源主要有兩個：一是合金中的Ca雜質，二是精煉渣中CaO與鋼液反應生成［Ca］進入鋼液。鋼液中［Ca］含量是CaO-Al2O3類夾雜物生長的限制因素，這也是禁止Ca處理的原因?？娦碌碌韧ㄟ^(guò)對興澄軸承鋼實驗發現，精煉渣中Al2O3含量越高越有利于減少鈣鋁酸鹽類夾雜物生成。任宏志等在軸承鋼中添加稀土細化夾雜物并降低了Ds夾雜物數量。肖薇采用非鋁脫氧工藝降低鋼中大尺寸夾雜物生成。苗志奇通過降低鋼中Ca含量，抑制鋼中低熔點鈣鋁酸鹽類夾雜物的生成?？娦碌卵芯堪l(fā)現，80%的Ds類夾雜物是以MgO-Al2O3為核心，外部為鈣鋁酸鹽。鋼中MgO-Al2O3主要是鋼液與耐火材料中的MgO反應生成的。因此，優化精煉渣成分，選擇合適的耐火材料是控制鋼中大尺寸夾雜物生成的關鍵措施。
3.2 大尺寸Ds類夾雜物的控制措施
3.2.1 精煉渣的影響及控制
軸承鋼采用高堿度鋁脫氧工藝，在LF精煉過程中由于鋼渣反應，生成尖晶石夾雜物和大尺寸的鈣鋁酸鹽類夾雜物，這些夾雜物被認為對軸承鋼疲勞壽命危害性較大。因此優化精煉渣的成分對軸承鋼潔凈度以及產品的穩定性有重要作用。
Deng等人分析了精煉渣成分質量作用濃度隨堿度變化的規律，從理論上研究了堿度對脫氧能力的影響以及對尖晶石和球狀?yuàn)A雜物的控制，計算和實驗結果表明，隨著堿度的增加Al2O3和SiO2的質量作用濃度減小，F(xiàn)eO和MgO的質量作用濃度先增大后減小。姜周華等人在實驗中發現精煉渣堿度在0.8～4時，精煉渣堿度越大鋼中［Ｏ］含量降低并且夾雜物數量、尺寸也隨之減少。付國強等人利用熱力學計算軟件，通過控制變量法研究了精煉渣中堿度、Al2O3、MgO和FeO含量變化對鋼中［Ca］、［Mg］、［Al］、［Ｏ］含量的影響，其中堿度影響最大。白少勛通過熱力學計算發現，精煉渣堿度對鋼中［Al］含量影響最大。于會香實驗發現隨著渣中Al2O3含量增加夾雜物中Al2O3含量占比顯著增加。
李明通過降低精煉渣堿度減少CaO-Al2O3-MgO復合夾雜物的形成，使鋼中夾雜物由鈣鋁酸鹽類夾雜物轉變?yōu)殒V鋁尖晶石類夾雜物，從而減少了Ds型夾雜物的危害。在Mg和Ca處理的軸承鋼夾雜物行為研究中，Ca可以優化尖晶石夾雜物的邊緣，但會導致夾雜物尺寸增大。Todoroki對CaO-SiO2-Al2O3-MgO-CaF渣體系研究表明，SiO2可以抑制鋁還原渣中MgO 和CaO的反應。10B21鋼的精煉渣堿度控制在7～11，減少了Ds型夾雜物的數量，提高了10B21鋼的合格率。
3.2.1 鎂碳質耐火材料的影響及控制
在實際精煉過程中，鋼包內襯用耐火材料以較大面積與鋼液實時接觸，伴隨著高溫和攪拌等外力場作用，鋼液會滲透耐火材料并發生界面反應影響鋼液的成分。在LF精煉過程中由于鋼液與鋼包襯接觸面積大于精煉渣，所以優先生成鎂鋁尖晶石夾雜物。在過去的二十年中，鎂碳質耐火材料的供應行為引起了人們的廣泛關注。Brabie和Jansson研究了MgO-C耐火材料與Al脫氧鋼之間反應機理，研究發現鋼中形成了MgO和MgO-Al2O3夾雜物，這是由于MgO-C耐火材料為MgO-Al2O3夾雜物形成提供Mg源。Hara-da從純MgO坩堝中研究Mg在鋼中的溶解行為，發現隨著反應時間的延長，鋼中［Ｍｇ］含量逐漸增加，如圖4所示。沈平研究發現在高溫下鋼包襯耐火材料中的MgO將與自身的Ｃ發生反應，生成的氣相則揮發至精煉渣與耐火材料的界面形成脫碳層。Wang研究MgO坩堝腐蝕過程中精煉渣成分的變化，在坩堝與爐渣相互作用過程中爐渣中MgO含量高于初始值，坩堝與爐渣接觸后，坩堝中的MgO被分離到爐渣中，從而提高了爐渣中MgO的含量。
part 4、結論
軸承鋼應用十分廣泛，但國內軸承鋼疲勞壽命與國際仍有差距，尤其是大尺寸夾雜物的控制。提高軸承鋼的壽命，要嚴格控制Ds類夾雜物。通過分析Ds類夾雜物的來源，未來要從優化精煉渣的成分、耐火材料質量等方向著重研究，從而研發出高品質的軸承鋼。
