半導體光刻技術分類

光刻的基本原理

光刻的基本原理是利用光將設計好的電路圖形從掩模版或倍縮掩模版上，轉移到晶圓上涂有的光敏性材料（光刻膠）表面，通過曝光后的顯影、刻蝕等工序，使得晶圓上呈現出期望的電路圖案。

晶圓表面上光刻膠的圖案是最為基本的電路圖案，IC制造中的刻蝕、沉積、離子注入等工藝大多需要以光刻工藝在光刻膠上留下的圖案為基礎，因此光刻是IC制造中最為重要的工藝。

光刻機僅承擔光刻工藝中的曝光步驟。

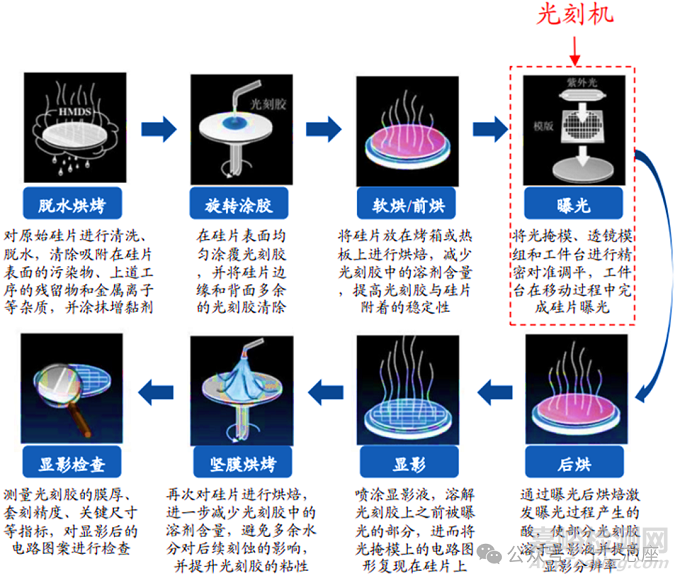

完整的光刻工藝包括8個細分步驟：脫水烘烤（氣相成底膜和增黏）、旋轉涂膠、前烘、曝光、后烘、顯影、堅膜烘烤、顯影檢查，其中光刻機僅負責曝光步驟，涂膠顯影設備則承擔除曝光以外的所有光刻步驟。

光刻機相關指標

其中光刻機的三大核心指標包括分辨率、套刻精度和產能，這三項指標是光刻機子系統、零部件、光刻工藝相互配合、共同作用的綜合結果。

分辨率（Resolution）：

隨瑞利準則不斷改進，由曝光光源波長λ、物鏡數值孔徑NA、光刻工藝因子k1共同決定。

瑞利準則（Raleigh criterion）是推動光刻機不斷向前發展的重要理論依據。集成電路中的最小特征尺寸為關鍵尺寸（critical dimension，CD），即為光刻機的分辨率R（resolution），該數據代表芯片結構中的最高圖形分辨率——通常指最小線寬半間距（Metal 1 half pitch）。

CD = k1?• λ / NA

Rayleigh criterion equation：

In the Rayleigh criterion equation, CD is the critical dimension, or smallest possible feature size, and λ is the wavelength of light used.

NA is the numerical aperture of the optics, defining how much light they can collect.

Finally, k1 (or the k1 factor) is a coefficient that depends on many factors related to the chip manufacturing process. The physical limit lithography is k1 = 0.25.

Smaller critical dimension can be achieved by using a combination of smaller light wavelength and larger numerical aperture (NA), while pushing k1 as close as possible to the physical limit.

Source: ASML

套刻精度（Overlay Accuracy）：

多次光刻圖形層之間的對準偏差，分單機（SMO）與多機（MMO）兩種，通常 MMO 大于 SMO；多重曝光工藝要求更嚴。精度高低直接決定芯片性能與可靠性。而影響套刻精度的因素主要包括光刻機自身的減振性、光源的穩定性、光刻膠的特性以及光刻機對溫濕度的控制能力等。

產能（Throughput/Productivity）：

即曝光速度，以每小時處理晶圓片數（wph）計量。決定光刻機產能的主要因素是光刻機光源的輸出功率、光刻膠的敏感度以及工件臺的設計。光源功率越高、光刻膠越敏感、工件臺設計越高效，單次曝光時間越短，產能越高。

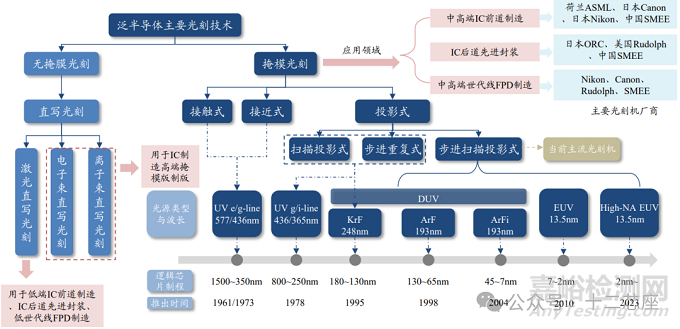

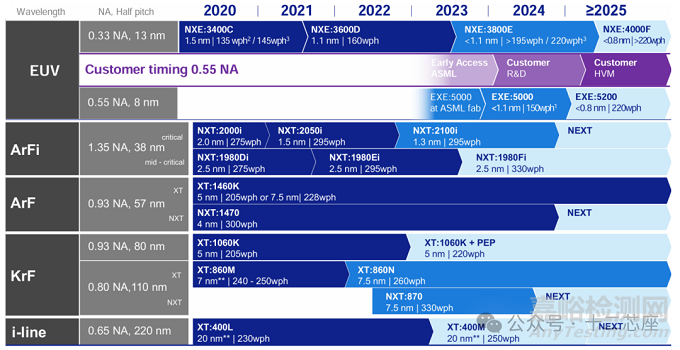

光刻機路線圖

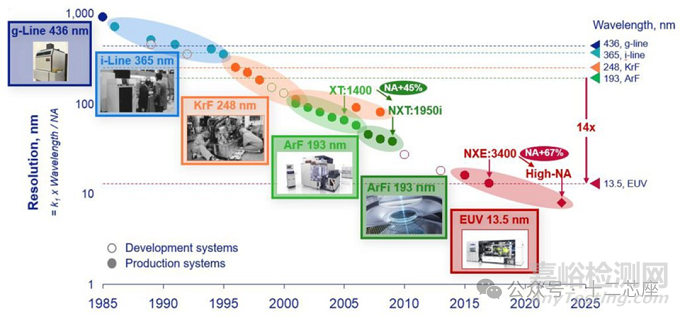

30 余年間，光刻機光源波長被壓縮 30 倍以上；

按波長譜系，設備依次迭代為 UV、DUV、EUV，縮短波長曾是提升分辨率的核心路徑。

UV 光刻機：

汞燈輸出 G-line（436 nm）與 I-line（365 nm），負責 800–250 nm 早期節點。

DUV 光刻機：

準分子激光將波長下探至 KrF（248 nm）、ArF（193 nm），浸沒式 ArFi 更等效 134 nm；Nikon 曾推 F?（157 nm），因材料、成本與成熟度棄用。DUV 一路支撐 180–7 nm 及更先進節點。

EUV光刻機：

EUV光刻機使用的是波長僅為13.5nm的EUV光源，該波長比DUV光縮短14倍以上，在7nm及以下制程節點成為主流選擇。EUV光刻機進一步延續了摩爾定律，使得半導體行業能夠繼續向更高集成度和性能發展。

1.35NA的ArFi光刻機能夠滿足28nm邏輯技術節點的要求，要實現28nm以下節點需要工藝復雜度更高的多重曝光技術。ArFi+ 雙重曝光已被廣泛應用于22nm、20nm、14nm技術節點，三重或多重曝光技術可達到10-7nm。但多重曝光存在對準問題，同時 大幅增加了光刻、刻蝕、沉積等工藝步驟，晶圓制造的成本和良率控制難度也隨之提升。

EUV能夠大幅簡化光刻的復雜性，從而顯著減少Mask，減少圖案化的缺陷、成本和耗時。

EUV光刻技術的難點

真空環境、反射光學器件：

13.5nm波長的極紫外光極易被空氣吸收，整個系統必須在高真空中運行。；

高功率、高穩定性光源：

用激光轟擊錫滴產生光的效率極低，獲得并維持量產所需的高功率（>250瓦）是巨大挑戰；

最光滑的鏡子：

光路需由多層膜反射鏡引導，鏡面精度需達原子級（粗糙度約0.05納米），是人類制造的最光滑表面之一。

線寬與噪聲控制：

EUV光源需要具備較窄的激光線寬，并要求頻率噪聲和相對強度噪聲都很小，以減少光學系統中的損耗；

高系統效率：

要實現250W以上的光源轉換率，激光器本身的平均功率需達到約20kW，意味著整個系統的能量轉換和傳輸效率必須非常高。

光刻膠

全新的光刻膠和工藝控制

最后，EUV激光系統極其復雜，整合超過10萬個精密零件，復雜度、成本（單臺超1.5億美元）和維護難度均登峰造極！
