反激變壓器漏感的形成：

變壓器的漏感是初級（次級）線圈所產生的磁感應線，無法全部通過磁芯耦合到次級（初級）線圈，因此產生漏磁，該部分漏磁通過空氣形成閉合磁感應線，漏磁形成的電感稱為漏感，漏感是變壓器的重要參數。

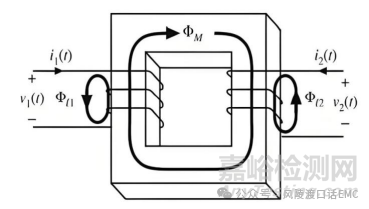

圖1：反激變壓器漏感形成原理

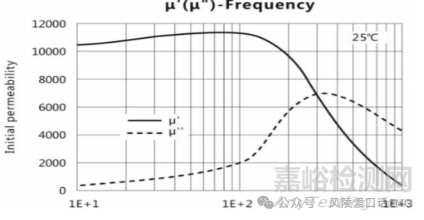

反激變壓器磁芯通常為錳鋅鐵氧體，其磁導率大約為空氣的 100 倍左右，隨著反激變換器的頻率升高，鐵氧體磁芯的磁導率會有所降低，漏磁現象會更嚴重，下圖是某款鐵氧體磁芯磁導率與頻率關系的曲線。

圖2：反激變壓器磁芯的磁導率曲線

對反激變壓器工作過程有影響的漏感，不僅包含初級不能耦合到次級的電感，還包括變壓器次級繞組的漏感通過匝比折算到初級的漏感以及 PCB 布線所產生的漏感。

影響反激變壓器漏感的因素

反激變壓器的漏感與初次級線圈的圈數、初級線圈的耦合程度、磁芯材質、磁芯氣隙、線圈繞制平整度及寬度等因素相關；減小反激變壓器漏感的措施如下：減少初次級繞組的匝數，增大繞組寬度，增加初次級繞組之間的耦合程度（三明治繞法），選用高飽和磁感應強度、低損耗的磁性材料，減小氣隙對改善漏感比較明顯，繞線密度、平整度也會影響漏感。

反激變壓器漏感的影響

漏感實際上分布在變壓器的整個線圈中，跟繞組是串聯的關系，且漏感中存儲的能量無法向副邊傳遞，在開關管關斷時刻會產生較大的電壓尖峰。從變壓器等效模型可以看出漏感串聯在原邊的開通回路中，當開關管開通時，由于電感電流無法突變，也會引起開關管電流上升沿斜率的變化。

在實際應用時 CCM 模式下，次級持續有電流流過，初級勵磁繞組兩側的電壓等于次級電壓通過匝比折算到初級側的電壓，勵磁繞組被次級箝位，不會參與初級側的諧振過程，故在CCM模式下，開關管關斷時刻，開關管的輸出寄生電容、變壓器初級側匝間電容 與初級側漏感發生諧振，諧振的尖峰電壓疊加在開關管的D-S兩端，諧振引起的電壓尖峰大小為：

因?yàn)槁└械哪芰繜o法傳遞至次級，該部分漏感會造成一定的損耗，開關管兩端承受的電壓應力總和為：

下圖中紅色圓圈內的振蕩是在 CCM 模式下，變壓器漏感與初級線圈的匝間電容 與開關MOSFET輸出電容產生的振蕩頻率，其計算公式為：

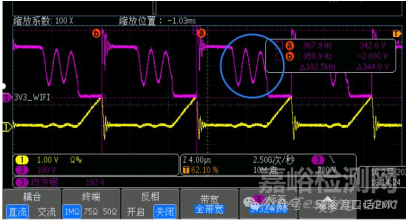

在DCM 模式下，開關管關斷時和 CCM 模式下的工作狀態基本相同，諧振的原理和參數基本相同。但是當次級電流為0后，由于初級側的勵磁電感不再被次級電壓箝位，故初級繞組的勵磁電感開始參與諧振過程，如下圖藍色圓圈內的振蕩波形：

圖3：DCM 模式反激變壓器漏感+勵磁電感產生的振蕩波形

變壓器（漏感+勵磁電感）與初級線圈的匝間電容 與開關MOSFET輸出電容產生的振蕩頻率，其計算公式為：

漏感影響多路輸出電源的交叉調整率

交叉調整率：在某種電壓等級輸入下，某一路輸出電壓由于其它路負載變化而導致的最大電壓變化量Δ與其在額定工況下實際輸出電壓 百分比：

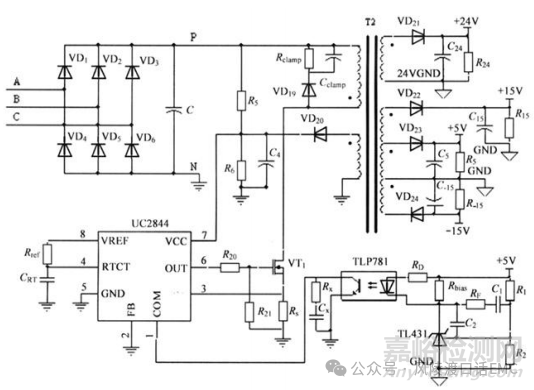

多路輸出反激變壓器電路如下圖所示，假設+5V輸出的負載電流突然增加，在線圈阻抗、布線寄生電感阻抗、二極管的壓降增大，+5V 輸出電壓存在一定程度的跌落，系統反饋取至+5V 的輸出，為維持+5V電壓不變，反饋環路會調節開關管的占空比，使變壓器次級側+5V 的輸出電壓增大，故引起+24V、+15V、-15V輸出電壓漂高，輸出電壓負載越小，電壓漂高越嚴重。

圖 4：多路輸出反激開關電源電路設計
