中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

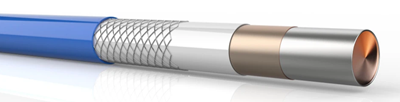

在植介入器械中，鞘管是醫(yī)生與血管之間的第一通道。



無論是外周介入，還是復雜的結構心治療領域，都需要導管在彎曲血管中反復通過、推進，甚至是旋轉，同時要保持低摩擦、良好的抗折性能以及可靠的結構穩(wěn)定性。





無論是社群，還是身邊的朋友圈，起皺，分層，似乎一直是鞘管圈永恒的話題，考慮過是設計原因，考慮是過工藝原因，卻似乎是忽略了一個重要的工藝因素——PTFE蝕刻。



首先，用一句話，通俗地解釋一下什么是蝕刻蝕刻，就是把原本很光滑的材料表面，進行輕微地改造，使它更容易和別的材料粘在一塊。



蝕刻，只動表面，不動骨架。



簡單的比喻



高透的玻璃，表面非常光滑，如果你想在上面貼膠帶，可能一拉就掉了，因為表面太光滑，抓不住啊。



如果使用細砂紙輕輕地打磨，那么表面就多了一點點的粗糙，這時膠帶的粘接力就大大提升了



蝕刻，就是類似這樣的輕微打磨，但比砂紙細得多，只作用在納米級的表面。

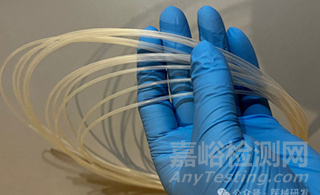

回到前面提到的PTFE蝕刻，為什么要做？



前面的分享中，多次有提到，PTFE，有個外號，叫塑料王，有著極低的摩擦系數，這意味著：



它太光滑了，幾乎不和任何東西粘在一塊。



原因在于，

1）PTFE的表面被F原子嚴嚴實實地包住了；

2）極低的表面能



如果直接拿未蝕刻的PTFE管做導管鞘，初看，似乎沒問題，但一彎折，就可能超皺、分層，甚至塌陷。



那么，蝕刻到底對PTFE做了什么？



用不那么學術的解釋



用了特殊的化學體系，輕輕搞走了PTFE表面一部分的F原子，在表面留下了可以抓住別人的位置



導致的結果就是，表面能大幅度地提升，膠水能夠鋪開了，鞘管外層材料能夠咬住PTFE的表面了。



ps：此時，PTFE本體還是那個PTFE，僅僅是表面性能變了。



為什么蝕刻后的PTFE會變色？

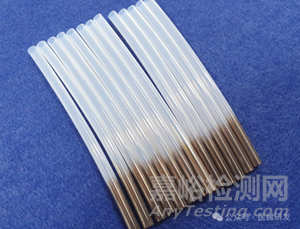

明明是白色的PTFE，經過蝕刻后，卻變成了棕色，深褐色。





這不是臟了，也不是燒壞了，而是表面化學結構發(fā)生了變化，出現了碳結構和極性基因。



雖然現在出現許許多多的鞘管OEM廠商，但仍是有不少的生產企業(yè)，也自己配置了鞘管的生產產線，在工程實踐中，雖然顏色通常會作為是否進行了蝕刻的直觀信號，但不能作為是否蝕刻合格的唯一依據。



關于蝕刻，太輕，粘不牢；過度，卻會使表面變脆，易損，這個狀態(tài)要求，太難了有沒有。



這也是為什么蝕刻在一些老工程師師傅眼里看起來簡單，卻是非常吃經驗的一個工藝。



好了，最后總結一下蝕刻：



不是為了改變材料，而是為了讓材料之間能夠好好相處。





回到主題，蝕刻質量，是如何直接影響鞘管性能的？



1）蝕刻后，PTFE與外層材料的界面剪切強度顯著提高，據文獻表明，合理的蝕刻能夠提升3-10倍的粘接強度，這意味著，鞘管在彎折時，各層能夠協(xié)同變形，應力將不再集中在界面。



2）在小彎曲半徑下，采用蝕刻的復合管，可有效抑制內襯起皺，尤其是在長鞘、遠端柔性段



3）一些加速疲勞試驗結果顯示，界面結合力不足，往往并非立即失效，而是在反復彎折后逐步演變?yōu)榉謱邮?。這也是很多問題在型檢\設計驗證中看不出來，卻往往暴露在臨床端的原因。



分享4個容易踩的隱性坑



1）蝕刻越重越好？

No，過度蝕刻會削弱表面機械完整性，前面蝕刻中也有提到。



2）忽略了批次間的穩(wěn)定性，因為化學體系對環(huán)境極其的敏感。



3）只看剝離強度，不看彎折壽命，抗折只是系統(tǒng)性能，而非單一指標。



4）蝕刻后存放過久，存在表面老化，導致名義上的蝕刻，實際卻是失效了。這些問題，應該做鞘管的團隊，都踩過了吧。
