新能源汽車減振橡膠件異響機理與測試方法研究

嘉峪檢測網 2025-12-16 12:05

摘要：隨著新能源汽車（含混合動力、增程及純電動類型）動力系統運行噪聲大幅降低，減振橡膠件的異響問題在這類車型上愈發凸顯。經長期研究，已總結出一套針對減振橡膠件異響的機理分析與測試驗證方法：首先在整車上采集異響路況下的原始信號，再分析異響傳遞路徑，隨后運用數字信號處理與高通濾波技術轉化為臺架模擬試驗條件，以此再現與整車一致的異響現象，進而精準識別異響根源并制定解決方案。該研究融合理論分析與實測數據，為解決新能源汽車減振橡膠件異響問題提供了切實可行的理論指導。

關鍵詞：新能源汽車；減振橡膠件；異響；傳遞路徑；數字信號處理技術

當前行業內針對異響的研究多聚焦于整車級與系統級（如底盤系統、動力系統等）[1-3]，對零件級異響的專項研究仍存在明顯缺口。鑒于此，本文以新能源汽車減振橡膠件為研究對象，針對性地開展異響機理與測試方法研究：基于振動傳遞路徑理論，系統剖析整車異響的空氣傳播與結構傳播機制。針對減振橡膠件的六類典型異響（金屬接觸異響、粘滑異響、限位塊撞擊異響、解耦膜拍擊異響、空穴異響及共振異響），結合低摩擦涂層、流道優化設計、模態調頻等行業前沿異響抑制技術，提出“快速排查－臺架驗證－整車評價”的全流程解決方案。在此基礎上，研究進一步驗證了“材料-結構-工藝”協同優化策略的有效性，為行業提供了可復用的異響控制方法論。

本研究充分響應ISO 10846-1－2008等國際標準對異響測試規范化的要求，融合高精度傳感器與數字信號處理技術，如快速傅里葉變換（Fast Fourier Transform, FFT）分析、高通濾波，構建起高效的異響定位與評價體系。研究成果不僅可為新能源汽車輕量化設計提供技術支撐，更能為高靜謐性座艙開發奠定理論基礎，具備顯著的工程應用價值與行業參考意義。

1 減振橡膠件異響傳播機理

1.1 異響傳遞路徑

減振橡膠件廣泛裝配于整車各系統，其產生的異響通常通過空氣傳播與結構傳播兩種路徑傳遞至人耳，且僅當異響頻率處于20～20 000 Hz（人耳可聽聲范圍）時可被感知；而頻率低于20 Hz的次聲波與高于20 000 Hz的超聲波，因超出人耳感知閾值，均無法被人體聽覺系統捕捉。

1）空氣傳播：經空氣傳播的異響易被路噪、胎噪等環境噪聲覆蓋，導致其在車內的辨識度較低，難以精準捕捉。

2）結構傳播：經結構傳播的異響會沿車身等剛性結構部件傳遞，且在傳遞過程中易因結構共振或振動放大效應增強，最終轉化為可清晰感知的噪聲，因此在車內更易被識別[4]。具體傳遞路徑可分為兩類：一類是動力系統振動激勵產生的異響，沿“懸置－車身縱梁/副車架－方向盤/地板/座椅”路徑傳遞至駕駛艙；另一類是路面激勵產生的異響，沿“輪胎－懸掛系統－車身－方向盤/地板/座椅”路徑傳遞至駕駛艙。

1.2 振動放大效應

結構件固有頻率與激勵頻率耦合時，振動能量通過共振效應放大，形成可識別的異響。研究表明，減振橡膠件的動態剛度特性直接影響振動傳遞率[5]。

1.3 聲音在不同介質中的傳遞速度

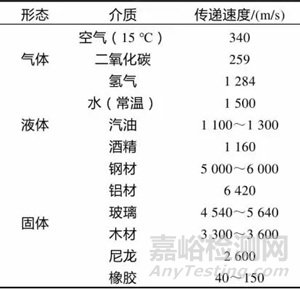

聲音在不同介質中的傳遞速度是不同的，尤其是一些硬質材料（彈性模量高的材料）中的傳遞速度更快（如金屬、橡膠）。裝配于整車特定位置的減振橡膠件若產生異響，會以結構傳播為主要路徑，通過金屬材質的車身結構件快速傳導至駕駛艙內，最終被駕乘人員的聽覺系統清晰感知，聲音在不同介質中的傳遞速度如表1所示。

表1 聲音在不同介質中的傳遞速度

2 減振橡膠件異響與解決方案

2.1 異響分類及發生機制

1）金屬接觸異響：減振橡膠件在整車長期運行過程中，橡膠材料會因持續運動產生磨損，當磨損導致內部金屬骨架裸露后，裸露部位與周邊金屬部件發生磕碰，易產生尖銳的高頻金屬異響。此外，在新能源汽車底盤系統中，由于其動力系統運行噪聲遠低于傳統燃油車，原本被燃油車環境噪聲掩蓋而未被發現的異響問題得以凸顯，具體表現為底盤襯套的外套在偏擺運動時，與配合部件（對手件）產生相對變形，進而引發金屬異響。

2）粘滑異響：當橡膠與橡膠或橡膠與表面柔軟的電泳漆層、噴涂漆層發生滑動摩擦時，因橡膠表面摩擦系數較高，在相對位移過程中，橡膠會隨接觸的對手面同步產生追隨變形。當這種變形量超過橡膠自身的變形臨界點后，橡膠的復原力會驅動其快速反彈回初始位置，這一反彈過程會引發異響。

3）限位塊撞擊異響：當減振橡膠件的限位塊橡膠與金屬部件或其他橡膠部件發生撞擊時，由于橡膠材質本身的硬度顯著低于金屬，撞擊過程中產生的振動頻率會遠低于金屬與金屬撞擊的異響頻率，最終表現為低頻振動異響。

4）解耦膜拍擊異響：當液壓懸置的浮動式解耦膜承受高頻大振幅輸入力，且輸入振幅超過解耦膜與流道板之間的上下間隙時，若解耦膜存在剛度偏高（過硬）或與流道板接觸面積過大的情況，其與流道上下板發生拍擊的概率會顯著增加，進而引發高頻振動異響。

5）空穴異響：當整車行駛過臺階、過坎等凸起路面時，動力總成會帶動懸置向上進行大位移拉伸，由于拉伸速度過快，副液室內的液體無法及時通過流道流入主液室，主液室因此形成負壓并產生真空氣泡。待整車駛過凸起路面后，動力總成隨即帶動懸置向下進行大位移壓縮，此時主液室內的真空氣泡會瞬間炸裂，產生振動沖擊波，進而引發異響。此外，空穴異響的產生具有明顯的環境關聯性（在臨界氣壓較低的高溫氛圍下，其發生概率顯著更高）。

6）共振異響：當整車上的結構件處于固有模態狀態時，若受到與該固有頻率相同的工況力激勵，且共振現象（伴隨阻尼峰值出現）未得到有效抑制，會導致振動幅度顯著增大，進而產生異響。例如，減振橡膠件中的部分支架結構，因自身剛性較弱且質量較大，固有頻率偏低，易與整車工況力的頻率形成共振耦合，從而被激勵產生異響。

2.2 異響初步判斷方法及抑制策略

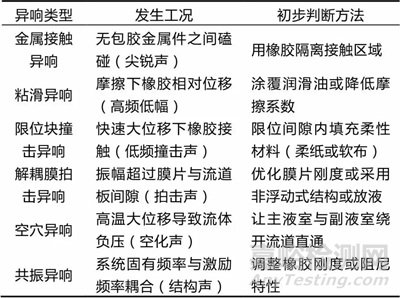

通過行業內的整車驗證及市場反饋，針對發生概率較高的六類減振橡膠件異響，對其發生的工況及初步判斷方法進行了梳理，如表2所示。

表2 減振橡膠件異響分類

根據大量的實際經驗，總結出減振橡膠件六類異響問題的抑制策略如下：

1）金屬接觸異響：通過橡膠包覆或柔性材料隔離接觸面，降低沖擊能量[6]。

2）粘滑異響：采用低摩擦系數涂層（如硅脂或聚四氟乙烯）及自潤滑橡膠配方，減少界面摩擦振動[7]。

3）限位塊撞擊異響：在限位面增加凸點、魚鱗紋、溝槽等特征，或調整接觸面結構，減少初步接觸時的接觸面積；增大限位塊橡膠體積以降低其剛度，從而減小接觸瞬間的振動傳遞力。

4）解耦膜拍擊異響：降低解耦膜硬度，并對其結構優化（如增設凸點、筋條等特征），以此減小解耦膜接觸流道板時的剛度；采用非浮動式解耦膜結構，從根源上避免與流道板的常規接觸，例如，采用解耦膜與流道板斜面接觸的設計。

5）空穴異響：液壓懸置可以在解耦膜或者流道上設計單向開放閥，液壓襯套可以在主簧背面設計單向泄壓閥，在產生負壓時自動開閥避免空穴產生；也可以通過將懸置倒置設計將異響導致的傳遞力隔離在懸置主動端，避免或降低向被動端的傳遞。

6）共振異響：通過模態分析調整剛度或質量，避開激勵頻率范圍。

在減振橡膠件品類中，液壓懸置的產品結構最為復雜，前述六類異響均有發生可能。因此，研究并攻克液壓懸置的異響解決方法，其技術思路與方案可橫向拓展應用于其他減振橡膠件，為同類問題提供參考。

3 液壓懸置異響及其測試方法體系

3.1 液壓懸置異響

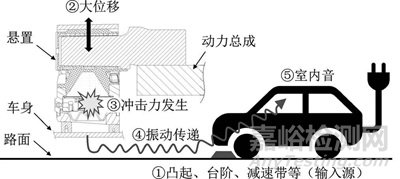

如圖1所示，當汽車以5～10 km/h的速度行駛過繩索路、鵝卵石路、搓衣板路等特殊路面，或以30～40 km/h的速度通過帶有大型臺階、減速帶的凹坑路面時，動力系統會產生大幅晃動，進而使懸置承受較大位移。尤其是液壓懸置，在承受大位移的情況下，有時會產生明顯振動與噪聲，這些振動和噪聲會經懸置傳遞至車身，最終形成車內可聞的異響。近年來，隨著汽車室內靜肅性要求提升、懸置向高性能化（阻尼性能增強）、低剛度化、小型化發展，以及輪胎大徑化導致路面輸入力增加等因素疊加，進一步加劇了此類異響的發生。

圖1 汽車行駛過典型異響路況

3.2 液壓懸置異響的判別方法

通過使用整車采集到的原始波形隨機譜對產品進行加振，測試產品被動端的振動加速度。根據初步判斷得出的不同類型異響，進行高通濾波（High-Pass Filter, HPF），通過FFT處理得出頻率分布，對異響發生峰值頻率帶進行判定。將位移于HPF載荷在時域譜上對齊后，觀察HPF載荷峰值發生位置可以分辨出液壓懸置異響主要為空穴異響與解耦膜拍擊異響。

3.2.1 空穴異響

空穴異響特征有：1）在懸置拉伸的時間段附近發生；2）載荷多含高頻成分（類似金屬聲）；3）主液室內發生的氣泡炸裂（主要原因）。

從拉伸轉換為壓縮的時間節點，氣泡會瞬間溶入液體，此時會產生極大的沖擊波（液體與液體激烈碰撞）。該沖擊力傳遞到車身，在車艙內被感知后便成為異響問題，液體溫度上升超過沸點時，會轉化為沸騰的氣體。眾所周知，降低壓力可使沸點下降，這一點從高山上氣壓下降導致沸點降低的現象中便能理解（見圖2）。當壓力降至真空附近時，即便在常溫下液體也會沸騰（氣化），這就是空穴現象，結合流體“流動界面處壓力更易下降”的性質可知，流道進出口處特別容易產生氣泡。

圖2 空穴異響

3.2.2 解耦膜拍擊異響

解耦膜拍擊異響特征有：1）在懸置位移處于中立的時間段附近發生；2）載荷以中低頻成分為主（嗒嗒聲）；3）解耦膜與流道上下板拍擊產生（主要原因）。

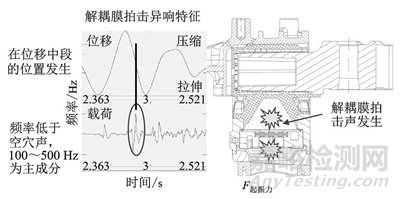

液壓懸置激振時，帶有間隙的解耦膜拍擊流道板的窗口骨架，會產生碰擊音。該碰擊音會隨液壓變動增大、起振力增加而惡化，與空穴聲相比，其頻率更低，主要集中在100～500 Hz附近，如圖3所示。

圖3 解耦膜拍擊異響

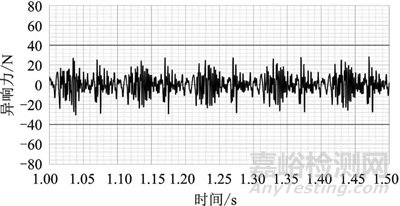

圖4 PP2異響力值

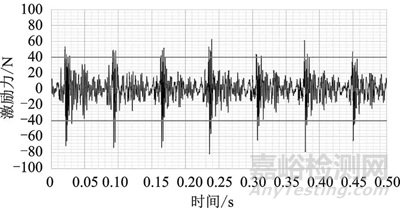

圖5 PP8異響力值

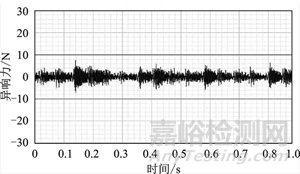

通常情況下，當測試輸出結果超出下述目標值時，異響較易發生：PP2測試（振幅為±1 mm）要求時域最大力<10 N（見圖4）；PP8測試（振幅為±4 mm）要求時域最大力<40 N（見圖5）。

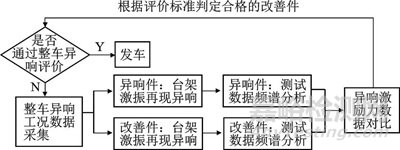

3.3 液壓懸置異響的臺架測試方法

3.3.1 在整車上進行異響工況數據采集

當駕駛整車行駛過異響發生路況時，通過數據采集設備采集到，異響發生瞬間液壓懸置主動端振幅為±1 mm（見圖6）、頻率為10 Hz（見圖7），該數據被用作異響臺架試驗的輸入條件。

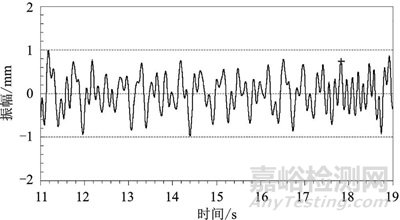

圖6 懸置主動端振幅（Z向）

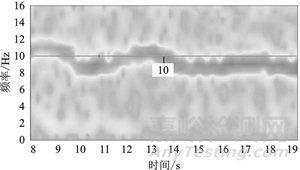

圖7 懸置主動端頻率（Z向）

3.3.2 在臺架上激振再現異響

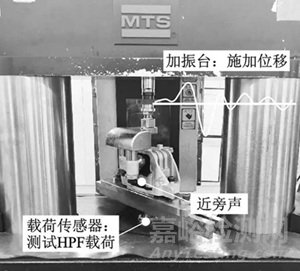

采用與整車實際位移完全一致的波形，或整車載荷相當、振幅為±1、±4 mm等的正弦波，對產品開展臺架激振試驗，如圖8所示。測試項目包括激振位移、載荷、HPF載荷，根據需求還可采集懸置加速度及近旁聲。原始懸置載荷主要集中在低頻（10 Hz附近），而異響成分則均在100 Hz以上。試驗機輸出信號經HPF處理后，僅截取異響部分，以此實現對異響的精確評價。濾波頻率通常以100 Hz為基準，也可根據實際需求調整，100 Hz以上的HPF，可排除100 Hz以下的限位塊撞擊異響及20 Hz以下的粘滑異響。

圖8 臺架異響模擬試驗

3.3.3 對測試數據進行頻譜分析

為獲取HPF載荷更詳細的信息，還會借助FFT開展頻率分析。通過研究異響的頻率特性，既能識別異響成因，如與流道、解耦膜、支架共振等的關聯，還可明確與整車的匹配性、與車身靈敏度的關聯，如排除副車架共振及判斷二級隔振是否存在，進而設定各頻率的閾值。

4 典型液壓懸置異響案例分析

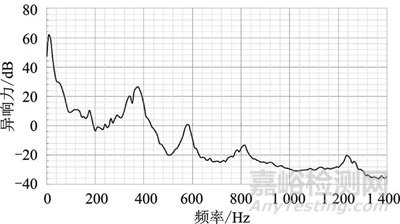

案例一為液壓懸置解耦膜拍擊異響的典型實測數據。臺架測試中，激勵力控制目標為PP2< 10 N、PP8<40 N（采用非浮動解耦膜可消除異響）。由圖9和圖10可知，實測激勵力均超出標準（PP2最大為25 N，PP8最大為80 N），此時異響明顯。圖11和圖12分別為PP2、PP8振幅下的FFT結果，從曲線可觀察到200～600 Hz頻段存在明顯峰值，據此可確定異響類型為解耦膜拍擊異響。
