燃?xì)廨啓C(jī)和航空發動機的工作效率受到高溫氧化氣氛、腐蝕性雜質、熱應力的影響會顯著降低，研究表明，提高燃?xì)廨啓C(jī)和發動機工作溫度，減少熱損失可以有效提高工作效率。隨著技術發展，發動機的工作溫度已經超過1600 ℃甚至可以高達2000 ℃以上。但用于燃?xì)廨啓C(jī)和發動機的高溫部分的高溫合金工作溫度通常不高于1150 ℃，熱障涂層（TBC）通過延緩高溫部件降解的速度，能夠使發動機在遠高于高溫合金基材的熔化溫度下工作，從而提高燃?xì)廨啓C(jī)和發動機的工作效率。

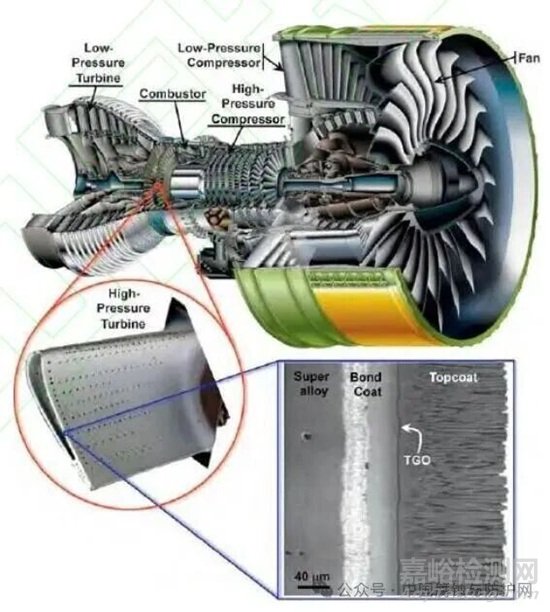

圖1 飛機發動機高溫葉片中TBC組成
熱障涂層在長時、高溫、高壓、鹽霧環境下極易發生腐蝕與降解，最終導致材料失效。針對TBC材料、服役工況和損傷形式的特殊性，傳統的性能評估和損傷檢測方法在性能和檢測效率上均具有一定局限性，亟需發展針對TBC的新型檢測技術，以確保TBC材料在使用過程的安全性與可靠性。
熱障涂層體系結構
TBC系統主要由陶瓷層（TC）、粘結層（BC）和高溫合金基底組成，其中熱生長氧化物（TGO）是在TBC使用過程中由于粘結層發生氧化反應生成而存在于TC層與BC層之間。

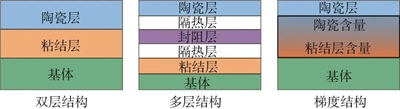

圖2 典型TBC結構
陶瓷層作為熱障涂層最外部結構， 主要目的為降低高溫合金基底的表面溫度。用于陶瓷層的材料必須具備低熱導率、高熱膨脹系數、優異的斷裂韌性和耐腐蝕性，以保證陶瓷層具有良好的隔熱能力，降低與基底之間的熱失配應力，同時使高溫合金基底免受外界環境的復雜侵蝕。
陶瓷層材料主要為7~8wt%氧化釔穩定氧化鋯（YSZ），但隨著推重比的增加，發動機的進口溫度不斷升高，傳統YSZ在高于1200 ℃下會發生相變，已無法滿足現代發展的需要，為了提高TC層的高溫?zé)岱€(wěn)定性，近年來相繼開發出摻雜YSZ、稀土酸鹽以及高熵陶瓷滿足發動機進口溫度的需要。
粘結層位于高溫基底與陶瓷層之間，主要作用為提高TC層與高溫合金基底之間的粘附力，減少TC層和高溫合金之間的熱失配應力。用于粘結層的材料必須具備高熱膨脹系數、高溫?zé)岱€(wěn)定性，能夠有效緩解熱障涂層與金屬基體之間的熱應力，保持材料化學成分與內部結構穩定，防止在使用過程中發生反應和內部結構的變化。
常用的粘結層材料為NiAl和MCrAlY，但在使用過程中隨著Al的不斷消耗，最終會引起粘結層形狀變化，導致涂層失效。為了提高粘結層的使用壽命，可以對其進行稀土元素?fù)诫s或采用高熵合金作為粘結層的主要材料。
當TBC暴露于高溫環境中，氧會透過TC層與BC層中的Cr、Ni、Al發生反應，在TC與BC之間形成一層致密的TGO層。TGO的主要成分為α-Al2O3，可以有效阻止金屬基體被氧化，TGO的生長模式?jīng)Q定了熱障涂層的耐久性，且當其厚度達到8~12 μm時，會嚴重影響TBC的使用壽命。

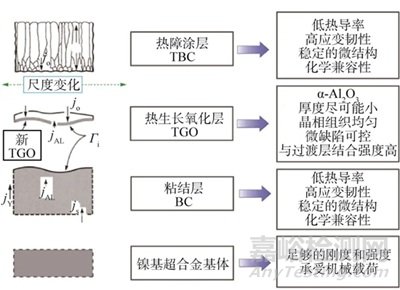

圖3 TBC的組成基元
熱障涂層失效行為及機理
TBC在高溫高壓復雜環境的服役條件下運行，會受到熱、力和化學的多場耦合作用，TBC會產生裂紋、氣孔，在使用過程中TBC會出現開裂、剝落、掉塊等現象，最終導致TBC材料失效。
失效行為主要分為以下幾種：層表面出現開裂，包括因熱循環產生的網狀微裂紋及應力集中導致的貫穿性裂紋；涂層與粘結層界面處發生分層剝離，多由界面熱失配或氧化層生長引發；涂層局部發生剝落，可能因機械沖擊、熱震或界面結合弱化所致；涂層出現磨損損耗，在高速氣流或顆粒沖刷下表面材料逐漸流失；涂層內部產生孔洞或疏松區域，影響其隔熱性能與結構完整性，這些失效行為可單獨或協同發生，最終導致涂層功能退化或失效。

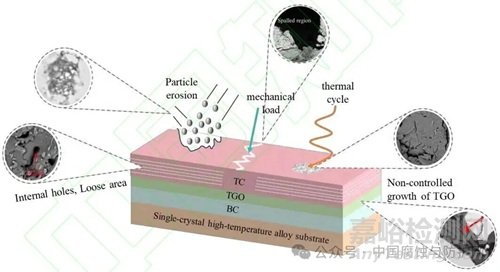

圖4 熱障涂層失效行為示意圖
TBC降解或失效的原因主要有殘余應力、高溫?zé)Y(jié)效應、CMAS腐蝕、熔鹽腐蝕、TGO層非控生長等。
殘余應力
熱障涂層的殘余應力主要包括淬火應力、相變產生的應力以及熱失配應力，殘余應力的存在會使涂層與基體之間的結合強度降低，使得TBC在熱循環過程中，涂層發生剝落，導致涂層失效。在高溫下，殘余應力與熱應力兩者共同作用下，會使得TBC材料局部應力過大，引發裂紋的萌生與擴展，最終導致TBC失效。

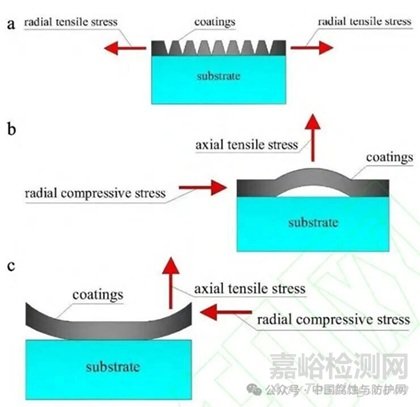

圖5 殘余應力引起的涂層失效形式：(a) 溝槽開裂；(b) 凸起；(c) 邊緣翹曲
高溫?zé)Y(jié)效應
當TBC長時間暴露在高溫環境下會導致陶瓷層燒結，燒結導致涂層收縮，晶體內裂紋逐漸愈合，在晶界處形成孔隙，使TBC的導熱性和耐應變能力下降。

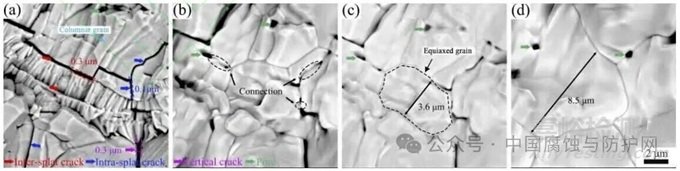

圖6 不同燒結階段的SEM圖像：(a) 噴涂態；(b) 1個循環；(c) 2個循環；(d) 3個循環
CMAS腐蝕
CMAS是一種環境混合物，主要成分為CaO、MgO、Al2O3和SiO2。當溫度超過1200 ℃時，CMAS開始熔化，熔融的CMAS沿著材料的孔隙、裂紋、晶界滲透，導致晶間腐蝕，并且滲入TBC內部的CMAS會與涂層成分發生反應，改變涂層的相組成，嚴重降低TBC的使用壽命。

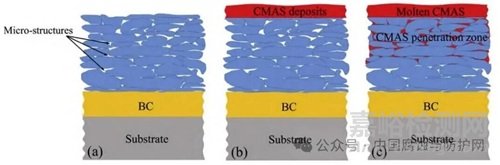

圖7 CMAS腐蝕涂層過程：(a) 涂層結構；(b) CMAS沉積到TBC表面；(c) 熔融CMAS滲透到TBC內部
熔鹽腐蝕
隨著海軍技術的發展，飛機逐漸應用于海洋環境中，在海洋環境中會發生熔融鹽腐蝕，Cl、S以及海洋環境中的Na會形成NaCl以及其他形式的鈉鹽，會附著在飛機葉片的表面，導致TBC材料發生體積膨脹和內應力的產生，且Cl會與BC中的Al和Cr反應生成揮發性的氯化物，使得BC內部產生孔隙，揮發性的氯化物又會重新被氧化為(Al,Cr)2O3，會加速TGO的生長，對TBC性能產生嚴重影響。
TGO層非受控生長
當TBC長期在高溫氧化環境下使用時，由于陶瓷層為多孔材料，氧氣分子會沿著陶瓷層中的孔隙進入TBC內部，與粘結層中的元素發生反應生成TGO。TGO的生長過程主要分為三個階段：氧化鋁的急速生長、穩定生長，混合氧化物的出現及生長。

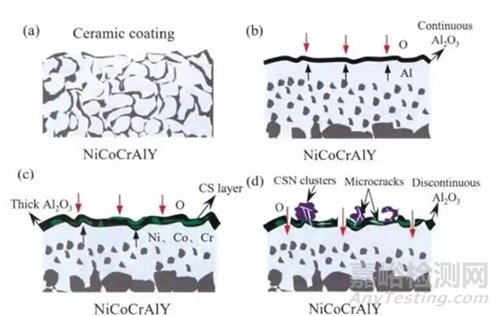

圖8 TGO演變過程：(a) 初始結構；(b) 初始氧化階段；(c) 中期氧化階段；(d) 長期氧化階段
熱障涂層在高溫高壓等復雜服役環境中，受多場耦合作用易出現開裂、剝落、磨損等失效行為，其失效機理主要包括殘余應力（含淬火應力、相變應力及熱失配應力等）導致涂層與基體結合強度下降并引發裂紋擴展，高溫?zé)Y(jié)使陶瓷層收縮致密化而降低隔熱性能，CMAS與熔鹽腐蝕通過熔融滲透和化學反應破壞涂層結構，以及TGO層非受控生長至8~12 μm時引發界面應力集中致涂層剝落，這些機理協同作用最終導致涂層功能退化或失效。
目前，國內外在TBC無損檢測領域開展了大量研究和相關應用，發展了超聲檢測（UT）、聲發射（AE）、紅外熱成像（IRT）、太赫茲時域光譜（THz-TDS）、復阻抗譜（CIS）、光激發熒光壓電光譜（PLPS）、激光超聲（LU）以及微波檢測（MDT）等熱障涂層監測、測試及性能表征的無損檢測技術。
超聲檢測技術
超聲檢測技術具有適應性強、材料穿透能力強以及分辨率高等優點，在TBC的損傷檢測中具有廣泛應用。目前常用的超聲檢測方法主要有超聲表面波技術、超聲脈沖回波技術以及超聲顯微鏡技術等。

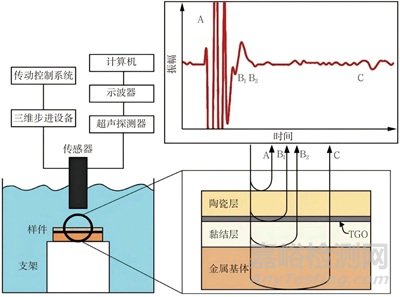

圖9 超聲檢測原理
張炯等采用水浸超聲檢測回波聲程差和C掃描圖像對不同深度、寬度和長度的TBC表面裂紋進行了分析，結果表明熱障涂層基體材料對熱障涂層表面裂紋檢測效果無明顯影響，同時利用水浸超聲方法可實現對熱障涂層表面深度為0.1 mm、長度為2 mm裂紋的有效檢測。
Fahr等使用無損檢測和破壞性金相分析法對粘結涂層的濺射邊界或孔隙處形成的氧化物進行檢測，驗證了超聲波技術在分析粘結層氧化物上的應用。
Chen等使用脈沖回波檢測對不同TBC材料進行了無損檢測，并在一定溫度范圍內進行不同時間長度的循環，分析TBC材料性質（楊氏模量）的變化并對TBC系統中的剝離現象進行了早期預警。
林琪針對涂層厚度及其均勻性與涂層結合缺陷檢測等問題，提出了利用Welch譜估計對涂層厚度進行超聲無損檢測的方法和底面回波反射法，實現了對涂層厚度均勻性和涂層結合界面缺陷的無損評估。
鄭金華等基于超聲信號在涂層上、下表面產生的奇異性，通過對超聲信號進行小波分析，找出了超聲信號中的奇異點，實現了涂層厚度的可行性評估。
盡管過去的研究已證明，超聲檢測在熱障涂層缺陷、脫落等損傷的檢測中具有適用性，然而熱障涂層多層結構、小厚度以及不均勻性的特點也增加了超聲信號的提取、分析和處理的難度。此外，超聲檢測需要將被測件浸入水中，這也限制了其在實際高溫零部件的應用范圍。為此，未來需要進一步提高超聲檢測的分辨力以及信號處理能力，以增強檢測結果的可靠性。
聲發射技術
聲發射技術可以提供實時監測，允許對結構或設備的運行狀態進行連續追蹤，并且可以檢測材料或結構中的微小裂紋和缺陷，在熱障涂層損傷監測與失效評估方面獲得廣泛關注。
Yang等針對涂層斷裂類型的區分、量化和源頭識別等問題，提出了一種基于小波變換和傳統AE參數分析結合的技術，用于實時研究隔熱涂層的拉伸破壞過程，并分析了拉伸載荷的規律。
鐘志春等使用AE監測TBC的失效過程，結合基于應變梯度的剪滯模型，分析了TBC表面和界面的裂紋AE能量的關系。
楊麗等在AE實驗后，使用小波方法對多傳感器的AE信號進行分解、頻率篩選和重構，并根據重構信號的相關分析測算篩選頻率下AE信號的傳播速度，實現了聲源定位。
Renusch等采用聲發射分析方法對剝落開始前后的損傷進行測量，并根據測量到的行為，對隔熱涂層損傷動力學的時間和溫度關系進行了建模。
針對熱障涂層的失效評估，李雪換等利用聲發射技術研究了拉伸載荷下熱障涂層的失效過程，并結合微觀組織觀察識別熱障涂層裂紋損傷模式。結果表明，熱障涂層拉伸失效過程為裂紋首先在陶瓷層表面萌生，隨后向陶瓷層/粘結層的界面處擴展，在到達界面后裂紋將沿著界面生長與擴展，最終導致熱障涂層分層剝落。

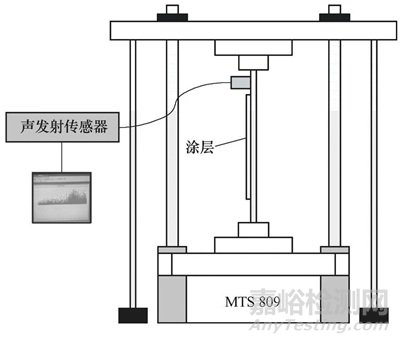

圖10 熱障涂層拉伸試驗及其聲發射檢測裝置
目前，AE技術雖能較好地表征熱障涂層損傷隨熱、力等載荷的實時變化過程，然而AE信號容易受熱載以及基體、粘結層塑性變形等因素干擾，導致數據處理較為困難。同時，在損傷演化的預測方面仍存在一定不足。
紅外熱成像技術
紅外熱成像技術主要通過對目標表面的紅外輻射進行感知和記錄，并轉化為相應的熱成像來進行無損檢測。紅外熱成像技術以其較高的檢測效率、檢測覆蓋度以及多場景的適用性，為無損檢測提供了一種高效、實時、廣泛使用的工具。尤其是伴隨著近年來溫度采集技術的不斷進步，紅外熱成像技術在無損檢測領域的表現越發突出。
國內外學者利用紅外熱成像技術對熱障涂層的損傷狀態及壽命預測等方面開展了一系列研究。Wang等提出了峰值對比時間分析的非線性傳遞模型，利用紅外熱成像技術確定缺陷深度，并設計實驗證明了峰值對比時間與缺陷深度之間的非線性關系機理，該方法顯著提高了缺陷深度探測的準確性。
Newaz等使用紅外熱成像技術，證實了涂層分層和屈曲僅在壽命末期發生，且時間跨度很短，并分析出熱循環條件下TBC壽命降低的原因主要為氧化物的生長及其由于TBC層下的彌散微裂紋而導致的分解，提出使用熱波振幅作為TBC壽命結束的指標。該項研究結果表明，紅外熱成像技術在TBC損傷評估和健康監測方面的優勢。

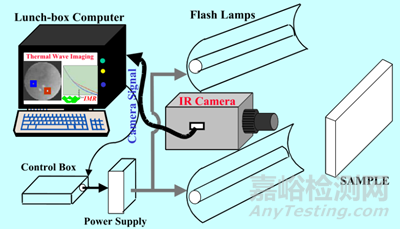

圖11 紅外熱成像系統
Shrestha等使用熱成像方法對非均勻涂層厚度進行了評估，并在評估預測涂層厚度準確性的基礎上，對脈沖熱成像和鎖定熱成像進行了比較研究。結果表明，在此應用場景下，脈沖熱成像技術在準確率和評估速度上都有顯著優勢。
Tang等將主成分分析和BP神經網絡相結合，提出了PCA-BP算法，通過選取熱障涂層的脈沖紅外熱像試驗的數據作為訓練和測試樣本，對涂層缺陷深度和直徑進行了定量評估。結果表明，該算法能夠?qū)θ毕萆疃群椭睆竭M(jìn)行準確識別，驗證了其在缺陷定量檢測的有效性。
IRT的熱障涂層表面溫度分布主要通過熱輻射的形式獲取，主要應用于熱障涂層厚度、分裂紋以及脫粘等方面，具有檢測效率高、檢測面積大、非接觸等優勢。然而在熱障涂層的缺陷檢測中也會出現紅外圖像邊緣模糊、噪聲大等問題。
復阻抗譜技術
復阻抗譜檢測技術通過測量材料在不同頻率下對交流電的復阻抗變化，能夠有效檢測涂層失效前涂層（尤其是TGO層）的損傷狀態。TBC阻抗譜檢測一般分為阻抗譜法（IS）和電化學阻抗譜法，其中阻抗譜法主要應用于高溫干燥工況，而后者則主要在電解液中進行檢測。
根據兩種阻抗譜法的特點，國內外學者針對阻抗譜技術在熱障涂層材料的應用開展了大量研究。例如Chen等采用阻抗譜系統研究了7YSZ熱障涂層的等溫氧化過程，建立了柱狀7YSZ涂層的電化學物理模型和等效電路。結果表明，柱狀7YSZ熱障涂層的等溫氧化動力學曲線呈現拋物線規律，同時發現粘結涂層的預處理可以降低熱生長氧化物（TGO）層的生長速率，抑制YSZ和TGO層之間微裂紋的產生和擴展。
Liu等利用復阻抗譜技術研究了置于25wt% NaCl和75wt% Na2SO4混合物的熱障涂層的熱腐蝕行為，結果表明當循環次數小于110時，TGO的電阻由于厚度的增加而增加，而在超過110次循環中，TGO的電阻隨著TGO層孔隙率的增加而降低，即使TGO層的厚度增加。
董曉克等基于阻抗譜測試原理，提出了一種利用阻抗譜法監測熱障涂層中氧化物生長的方法。研究發現，隨著氧化時間的延長，TGO層的成分從氧化初期的Al2O3向Al2O3（主要）、Cr2O3、CoO、NiO的混合氧化物過渡，并通過建立TGO層電阻與氧化時間的關系，證實了阻抗譜法在熱障涂層高溫退化過程中進行無損檢測的可行性。

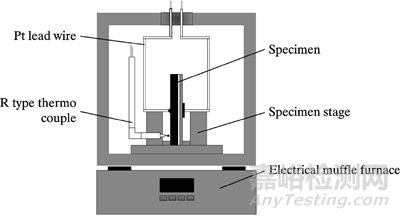

圖12 馬弗爐中的高溫測試示意
Wang等采用IS對熱障涂層的TGO生長過程進行測量。結果表明，無論試樣和氧化條件如何，在0~18.3 μm范圍內，所得到的TGO電容與觀察到的TGO厚度有良好的對應關系。
Sun等提出了一種在不同基底和厚度下測量涂層的導熱系數和熱容分布的脈沖熱成像多層分析（PTI-MLA）方法，并建立了一個基于TBC電導率與LMP相關性的TBC降解預測模型。理論分析與試驗結果顯示，該方法具有用于監測TBC降解和預測TBC壽命的潛力。
在TBC的檢測方面，IS具有檢測范圍廣、效率高、定量分析等特點。然而受TBC結構復雜且IS獲得的是涂層平均阻抗的影響，IS數據與微觀結構的準確映射是IS檢測的難點。
光激發熒光壓電光譜技術
熱障涂層殘余應力的累積容易導致涂層的脫落，因此熱障涂層殘余應力的有效監測有利于提高涂層的使用壽命。激發熒光壓電光譜技術作為一種檢測熱障涂層殘余應力的有效方法，主要通過對TGO中離子態金屬受光后熒光光譜的測定和對特征頻率變化值的分析獲得應力值。激發熒光壓電光譜技術可以通過熱生長氧化層中彈性應變能的測量，進而實現局部損傷程度的有效分析。

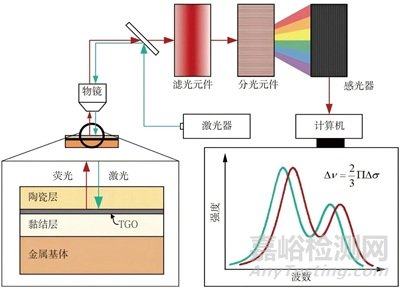

圖13 光激發熒光壓電光譜技術測試原理
Majewski等提出了將污染物產生信號與TBC信號分離的方法，初步實現了光激發熒光壓電光譜技術對涂層應力進行穩健的非破壞性評估。
Wen等采用光激發熒光壓電光譜技術研究了EB-PVD/(Ni,Pt)Al熱障涂層中TGO的結構完整性，結果表明PLPS是檢測TBC散裂起始和演化的有效方法。
Cui等采用PLPS技術表征了多孔涂層在1100℃熱老化后的殘余應力。結果表明，由于涂層內部存在大量的氣孔和裂紋，多孔面漆的殘余應力比理論預測的要小。
陳燁研制了渦輪葉片熱障涂層TGO殘余應力熒光拉曼測試系統，并通過對渦輪葉片結構的熱障涂層樣品進行TGO殘余應力分布云圖繪制，完成了對設備的實驗驗證。
Wang等基于熒光法提出了一種在高溫、低溫交替和富氯-環境下高溫鋼腐蝕程度的無損檢測方法，并建立了高溫和低溫交替下熒光與涂層腐蝕程度的關系。
PLPS能夠通過低功率激光聚焦在涂層表面進行化學識別和應力測量，能夠?yàn)門GO的測定和分布提供依據。然而，當前PLPS檢測技術仍面臨較多問題，除環境沉積物信號干擾外，如何實現復雜結構的TGO全域檢測仍是亟待解決的關鍵問題。
太赫茲時域光譜技術
太赫茲時域光譜技術作為一種先進無損檢測方法，具有非接觸、非電離、高精度等、可定量等優勢，在TCB厚度、孔隙率、沖蝕以及TGO的檢測方面展現巨大的潛力。

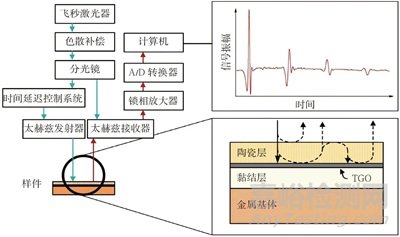

圖14 太赫茲時域光譜技術測試原理
近年來，國內外研究人員利用THz-TDS技術對熱障涂層結構性能評估與檢測方面已取得一定成果。例如White等于2009年首次利用反射式太赫茲時域光譜系統對熱障涂層厚度進行檢測，并證明了利用太赫茲時域光譜技術檢測TBC厚度的可行性。
Fukuchi等提出了從太赫茲波的反射波形確定熱障涂層面漆折射率和厚度的方法，該方法能夠有效計算熱障涂層的截面厚度，對于燃?xì)廨啓C(jī)葉片TBC的無損檢測具有重要的應用意義。
針對多層陶瓷層厚度的檢測要求，Cao等提出了一種使用反射太赫茲脈沖回波推斷多層陶瓷層厚度的等效反射系數模型，通過與實驗測量結果對比，表明了該模型計算結果的可靠性和高精度。
雖然太赫茲時域光譜技術在TBC無損檢測方向具有一定潛力，但其相關研究仍有待進一步發展，在理論模型、檢測效率以及成像分辨率等方面亟待進一步完善和優化。
何普等提出了采用太赫茲時域光譜技術的高精度熱障涂層測厚方法。通過對比試驗發現，與標準試塊法相比，所提方法不需要制作標準試塊，僅根據太赫茲檢測信號即可同時計算得到熱障涂層折射率與厚度，實現了對熱障涂層高效、高精度測厚。
Zhao等提出了一種利用反射太赫茲時域光譜系統同時測量TBC中TGO的厚度和折射率的方法，并通過4個不同厚度的TGO層樣品驗證了TGO層厚度的計算結果的有效性。
THz-TDS技術具有非電離、非破壞以及成像分辨率高等特點，在TBC的厚度測量以及退化檢測方面受到廣泛關注。然而，THz-TDS技術在TBC檢測中的成像速度與成像分辨率仍需進一步提高。
激光超聲技術
作為近年來新興的無損檢測技術，激光超聲主要基于激光與材料之間的相互作用，通過熱彈機制或者熱蝕機制使得激光照射到材料中時產生超聲波，進而對材料內部信息進行探測。該方法能夠激發高頻率、短脈沖的超聲波，具有遠距離、非接觸以及不受材料幾何形狀影響的特點。
圖15 激光超聲檢測原理
Zhao等通過推導多層薄壁結構的超聲波透射系數，提出了一種用于TBC結合層無損表征的非接觸激光超聲方法。試驗結果表明，該方法能夠無損表征TBC系統中的結合層。
Zhao等采用反演方法結合傳輸系數譜來確定結合層的衰減系數。通過對氧化1個周期、10個周期和100個周期的 TBC 進行激光超聲檢測發現，結合層的衰減系數隨著氧化時間的增加而變大。
Huang等為了表征熱障涂層的尺寸和缺陷，研究了熱障涂層面漆厚度對激光誘導表面聲波時頻域和色散特性的影響。結果表明，當面漆厚度從100 μm增加到400 μm時，激光能量越集中，導致更大的激發超聲波振幅和光譜振幅，同時光譜幅值增長速率隨面漆厚度的增加而增大。
微波檢測技術
微波檢測技術以微波作為信息載體，利用微波與物質的相互作用，通過發射微波并接收反射、散射或透射的微波信號，來獲取被檢測物體的信息。在微波檢測中，微波頻率范圍在300 MHz~300 GHz之間，使其能夠穿透大部分物質，同時微波在不同介質中的傳播速度、衰減程度等差異有助于獲取物體形狀、位置和大小等信息。該方法具有非接觸性、快速響應、穿透能力強、多參數檢測等特點，并在熱障涂層檢測領域具有廣泛應用。
Sayar等采用微波無損技術對熱障涂層中的TC厚度進行了檢測。結果表明，應用相對高頻率矩形波導時，15 μm TC厚度的相位變化為1，具有良好的分辨率。
Song等提出一種微波無損評估熱障涂層下基體表面裂紋的方法，并提出了驗證TBC微波無損檢測的實驗裝置，驗證了微波無損評價基體表面裂紋的可行性。
Jawad等提出了一種低復雜度信號處理方法，借助帶寬受限的開放式矩形波導（OERW）探頭，實現對金屬基底介電涂層脫層厚度的估算。該方法通過快速傅里葉逆變換將在涂層表面測得的復反射系數轉換到時域，并利用特定時間步長的幅值估算脫層厚度。
Tan等基于K-medoids聚類提出了一種微波分層無損檢測方法。該方法使用K-medoids聚類算法將每個被檢查位置的屬性分類為缺陷或無缺陷，以準確檢測和確定陶瓷絕緣中的缺陷。研究結果表明，分層檢測準確率為95.4%，在分層檢測方面具有較大的優勢。
楊玉娥等基于CST仿真方法研究了熱障涂層孔隙率的微波無損檢測。結果表明，當涂層厚度為工作波長的1/4時，微波檢測孔隙率具有較高的檢測靈敏度。
圖16 CST仿真模型及波導探頭截面圖
現有無損檢測技術對比分析
根據以上對TBC損傷檢測技術的分析，表1給出了不同檢測方法的適用范圍與優缺點?，F(xiàn)有無損檢測方法能夠?qū)BC內部殘余應力、TGO損傷、沖蝕損傷、孔隙以及裂紋等損傷進行有效檢測，且各檢測方法均具有獨立的優勢。

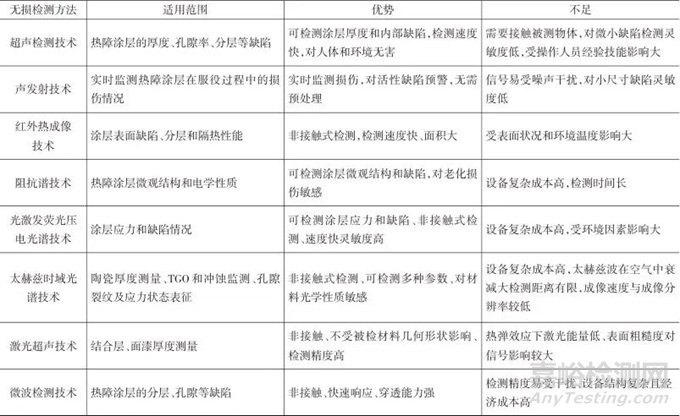

表1 TBC現有無損檢測方法對比
然而隨著TBC的不斷發展和新材料的出現，單一的無損檢測方法往往存在一定的局限性，難以全面、準確地檢測TBC的各種缺陷和性能。為此，有必要發展多無損檢測方法融合技術，通過優勢互補，提高檢測效率和準確性。同時，還需要不斷提高檢測方法的準確性和精度，以實現微小損傷和結構細微變化的檢測。
此外，隨著人工智能技術的發展，智能化檢測逐漸成為熱障涂層無損檢測的重要發展方向。通過對大量的檢測數據進行學習和分析，建立智能檢測模型，以實現缺陷類型、位置和程度的自動識別，提高檢測的準確性和效率。
熱障涂層性能檢測評價方法
在對涂層進行性能檢測時主要包括力學、熱學和服役環境模擬三種測試。力學性能測試主要包括硬度、結合強度、彈性模量、斷裂韌性、殘余應力；熱學性能測試包括熱導率和熱膨脹系數；高溫服役環境模擬測試包括高溫氧化性能、耐腐蝕性和抗熱震性。這些性能與涂層、實驗環境等相關物理參量有關，分析不同物理參量對上述性能的影響，有利于優化涂層相關性能。
圖17 不同測試方法及標準匯總
力學性能檢測評價方法
硬度檢測
在測試TBC的硬度時，主要通過施加在TC層表面的壓力，使得TBC產生塑性變形，進而確定硬度的大小。硬度主要與孔隙率、涂層厚度有關，孔隙率越多會導致涂層內部應力集中，顯著削弱材料的硬度；當涂層厚度小于壓痕深度的3~5倍時，硬度測試結果會受基體影響。TBC硬度的測量方法有顯微硬度計法、納米壓痕法、JH法、外推法、Meyer法等。顯微硬度計能夠測量小面積的硬度，且對涂層的破壞較小，吳向清等采用顯微硬度計法測試得到了擴散Al/YSZ熱障涂層的顯微硬度分布曲線，但測試結果會受到受壓頭形狀、加載速度、樣品表面粗糙度等因素影響，需要嚴格控制測試條件。JH法由于理論模型與實際情況存在假設、外推法假設本身存在較大誤差、Meyer法繪圖要求高，且在低載荷下難以測量，無法很好地應用于TBC材料的硬度測試。與上述方法相比，納米壓痕具有高的分辨率和精度，并且通過分析載荷-位移曲線就可以得到材料的硬度，因此被廣泛應用于TBC材料的硬度表征。
圖18 納米壓痕測試：(a) 觀察位置；(b) 納米壓痕設備；(c) 涂層的橫截面形貌；(d) 位移-載荷曲線
結合強度檢測
熱障涂層的結合強度是衡量其性能的關鍵指標，直接影響涂層的使用壽命和可靠性。涂層的結合強度主要與熱膨脹系數差值、涂層厚度有關，涂層與基體之間的熱膨脹系數差值越大容易在服役過程產生熱應力，導致界面剝離，顯著材料的結合強度；涂層厚度過薄可能因承載能力不足導致早期失效，厚度過大導致內應力累積，影響材料的結合強度。
目前，測量熱障涂層結合強度最常用的方法為拉伸附著力測試（TAT），是通過施加垂直于涂層表面的拉力直至涂層剝落，測量其抗拉強度。圖19為兩種常用基材的幾何形狀，ASTM C633和ISO 14196等標準對此類測試進行了規范。

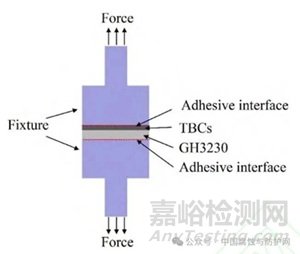

圖19 TAT測試示意圖Guo等利用TAT研究了LZ、LZ-Y、LZ-C三種涂層的結合強度。采用TAT得到結合強度的方法，具有操作簡單、數據直觀的特點，但測試精度不高，且要求粘結層的厚度必須均勻。
彈性模量檢測
彈性模量是TBC材料重要的力學性能指標，彈性模量的大小主要與涂層內部的孔隙率有關，孔隙作為“缺陷”會降低涂層的有效承載面積，導致彈性模量隨孔隙率增加而顯著下降。
測定彈性模量的方法主要有納米壓痕法和三點彎曲法。納米壓痕過程主要包括加載與卸載兩個過程，可以對樣品進行實時動態檢測，并得到如圖20所示的位移-載荷曲線。

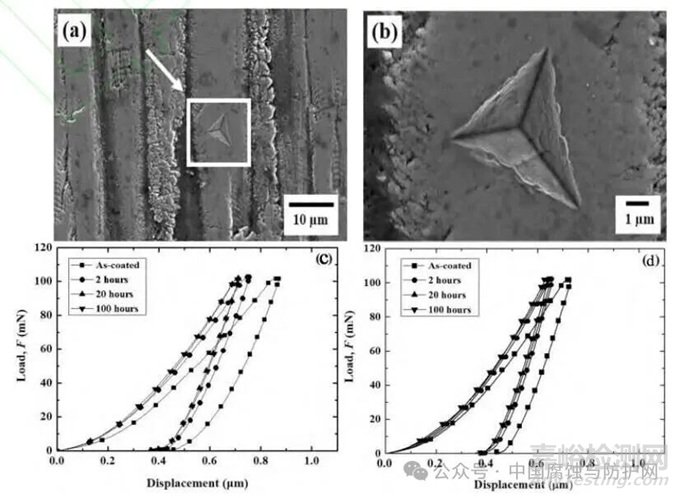

圖20 EB-PVD制備的4YSZ(a)和納米壓痕高倍率SEM圖片以及側面和正面的位移-載荷曲線
采用納米壓痕法測得涂層的彈性模量存在一定的局限性，由于APS和EB-PVD制備的涂層材料表面比較粗糙，會影響測試精度；并且涂層的實際使用溫度通常在1600 ℃以上，但納米壓痕壓頭的實際最高工作溫度為1200 ℃，難以準確測得涂層實際服役的真實性能。
三點彎曲實驗主要測定TBC材料的彎曲模量，將獨立式TBC梁放在彎曲夾具上，并設置一定的加載速率進行三點彎曲測試。Zhu等結合數字圖像相關（DIC）方法與三點彎曲法實現了對APS制備的TBC原位高溫彈性模量測試。
斷裂韌性檢測
涂層與界面之間的抗斷裂性決定著TBC材料的使用壽命，其大小主要與孔隙率和涂層厚度有關，孔隙的存在直接影響裂紋的擴展路徑，高孔隙率會導致涂層內部缺陷增多，裂紋易沿孔隙尖端或孔隙間的薄弱區域擴展，顯著降低斷裂韌性；反之，致密度越高（孔隙率越低），涂層結構越致密，裂紋擴展阻力越大，斷裂韌性通常更高。
過薄的涂層可能因缺陷（如針孔、界面結合不良）導致韌性下降；過厚的涂層則易因內應力累積或與基體變形不協調，在受力時產生貫穿性裂紋，宏觀表現為斷裂韌性降低。
目前測量TBC界面斷裂韌性的方法主要有四點彎曲法、拉伸粘合測試、壓痕法、剪切試驗、雙懸臂彎曲法、改進的四點彎曲法等。Zhao等采用改進的四點彎曲法對沉積8YSZ涂層的斷裂韌性進行了研究，結果如圖21所示。

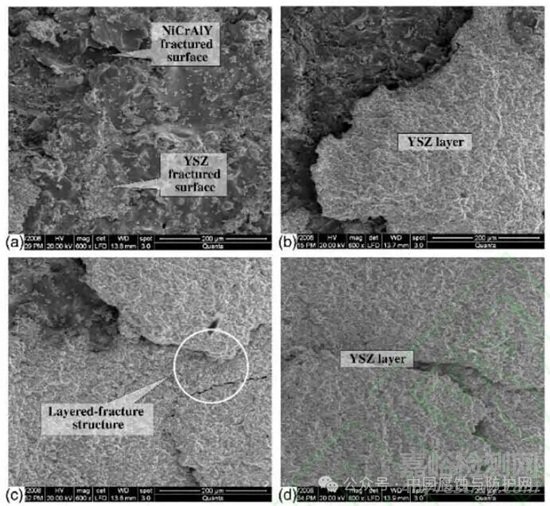

圖21 沿裂紋延伸路徑的局部裂縫形態：(a) YSZ/NiCrAlY界面；(b) 過渡區1；(c) 過渡區2；(d) 在YSZ層內
殘余應力檢測
殘余應力的大小主要與涂層和基體之前的熱膨脹系數差值、涂層厚度、沉積速率有關。涂層與基體的熱膨脹系數不匹配是殘余應力的主要來源之一，若涂層熱膨脹系數大于基體，冷卻時涂層收縮量更大，會受到基體約束而產生殘余壓應力；若涂層熱膨脹系數小于基體，冷卻時基體收縮更顯著，涂層會被拉伸而產生殘余拉應力。這種熱失配效應在高溫制備工藝（如熱噴涂、熔覆）中尤為突出。
涂層厚度增加時，應力累積效應更明顯導致開裂。沉積速率過快會導致涂層結構疏松或缺陷增多（如孔隙、未結合區），影響應力分布均勻性，可能局部放大殘余應力。
目前測試TBC材料殘余應力的方法主要有X射線衍射法、中子衍射法（ND）、拉曼光譜（RS）、光致發光壓電能譜法（PLPS）、納米壓痕法等，通過研究發現，XRD、RS、PLPS是測試TBC殘余應力的主要方法，被廣泛應用于殘余應力的測試與研究中。
02熱學性能檢測評價方法
熱導率檢測
熱導率是衡量涂層材料傳導熱量的能力，是熱障涂層最核心的熱學性能指標?？紫堵逝c涂層厚度通過影響熱量傳遞的路徑（聲子、電子或光子傳導）和阻力（散射、缺陷等）從而影響熱導率的大小。
目前測定熱導率的方法主要有3ω法、穩態平板法、標準試樣法和激光閃光法等。3ω法測試頻率較低，穩態平板法不適用高溫情況，標準試樣法對試樣形狀有嚴格要求，且這三種方法在測定具有復雜結構的涂層材料時較為困難。
激光閃光法是測試涂層熱導率的常用方法，其用激光脈沖加熱涂層，測量其熱擴散系數，進而得到熱導率。熱導率主要與材料中的聲子自由程相關，可以通過減少聲子自由程降低熱導率，主要有增加聲子散射和引入點缺陷。因此，研究者開發了不同體系的TBC材料，并對其熱導率進行了測試，具體結果如圖22所示。

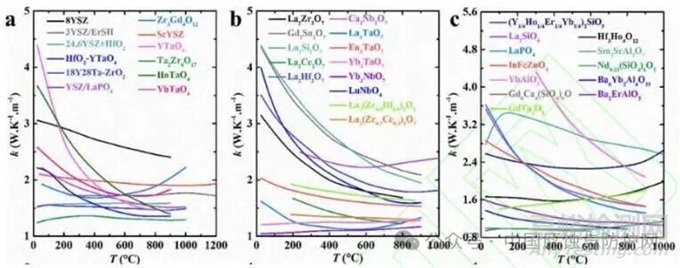

圖22 不同體系TBC材料的熱導率
熱膨脹系數檢測
熱膨脹系數是指材料隨溫度變化膨脹或收縮的速率，需與基體相匹配。涂層的熱膨脹系數大小與孔隙率、涂層厚度等宏觀物理量有關，這些因素通過影響材料內部原子/分子間的結合力、晶體結構及微觀缺陷，決定了涂層在溫度變化時的宏觀膨脹行為。常用高溫?zé)崤蛎浻?jì)（DIL）作為涂層熱膨脹系數的測試設備。
03服役環境模擬測試評價方法
高溫氧化性能檢測
高溫氧化試驗是將樣品放入高溫馬弗爐中，并設置一定的溫度和時間進行氧化，氧化后對試樣進行物相分析、形貌分析等測試，并繪制氧化動力學曲線，如圖23所示，測試參照的標準為HB 5258-2000《鋼及高溫合金的抗氧化性測定試驗方法》。

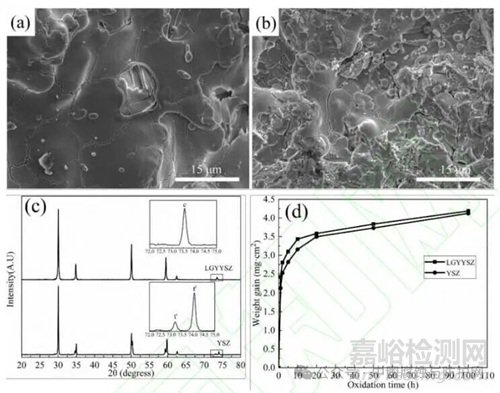

圖23 YSZ和LGYYSZ高溫氧化測試：(a)YSZ和LGYYSZ氧化100 h后的表面形貌；(c) XRD圖；(d) 氧化動力學曲線
涂層的高溫氧化性能與孔隙率、涂層厚度有關，高致密度涂層因孔隙率低，可減少氧氣通過孔隙滲透到涂層內部的路徑，氧化速率更低；多孔涂層中，孔隙成為氧擴散的“通道”，且孔隙內可能形成局部氧化，加速涂層失效。在氧化膜未剝落的前提下，涂層厚度越大，可消耗的抗氧化元素（如Al、Cr）儲備越充足，抗氧化壽命越長。
耐腐蝕性檢測
涂層的耐腐蝕性與孔隙率、涂層厚度以及耐蝕性元素含量有關，這些因素通過影響腐蝕介質的滲透路徑、涂層與基體的界面穩定性及腐蝕反應速率決定其耐蝕效果。
高孔隙率涂層中，孔隙會成為腐蝕介質直達基體的“通道”，導致基體發生孔蝕或界面腐蝕；在無缺陷前提下，厚度越大，腐蝕介質滲透到基體的路徑越長，耐蝕壽命通常越長，但過厚涂層可能因內應力過大導致開裂，反而降低耐蝕性。
含Cr（＞12%）、Ni、Mo、Ti等元素的涂層，通過形成鈍化膜或提高電化學穩定性抵御腐蝕，這些元素的含量決定了材料的耐蝕性，從而影響涂層的使用壽命
CMAS腐蝕檢測
在對材料進行CMAS腐蝕前，首先要制備CMAS粉末，將制備好的CMAS粉末均勻噴涂于TBC表面，將其放入熱處理爐中，設置一定的溫度和暴露時間，取出后對樣品進行形貌觀察。
熔鹽腐蝕檢測
燃?xì)廨啓C(jī)中的燃料中含有雜質Na、S、V、K和Cl等，燃燒后形成NaSO4、V2O5和NaCl。這些物質沉積在涂層表面并發生反應，導致涂層降解失效。
在對涂層進行熔鹽腐蝕時，首先配制一定比例配制Na2SO4和NaCl混合鹽，將其放入馬弗爐中設定實驗所需溫度，一定時間后將試樣取出并進行分析和表征，可參照HB 20401-2016《涂鹽熱腐蝕試驗方法》進行相關實驗。
抗熱震性檢測
抗熱震性作為衡量材料對溫度變化抵抗力的量度，是評估涂層材料使用壽命的重要指標。其性能主要與基體與涂層的熱膨脹系數（CTE）差異、導熱系數、熱擴散系數、溫度變化幅度與速率和孔隙率有關。
在測定材料的抗熱震性時，最常采用的方法為水淬熱沖擊試驗。首先將TBC表面加熱到設定的試驗溫度，并保持一定時間后，將試樣迅速放入水中冷卻，將上述過程循環進行，觀察涂層的剝落和開裂現象，記錄涂層的熱循環次數，并對熱沖擊后的材料進行微觀結構分析，如圖24所示，以此評估材料的抗熱震性。

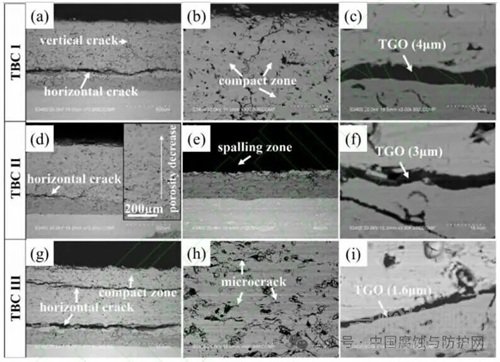

圖24 熱沖擊后TBC的微觀結構：(a,d,g) 橫截面；(b,e,h) 裂紋/剝落的放大區域；(c,f,i) TGO的放大區域
研究發現，通過稀土元素?fù)诫s和高熵化的方式并不能提高涂層的熱循環次數，產生這種現象的主要原因是在對涂層進行水淬熱循環過程中產生了熱循環應力。
熱循環應力主要由涂層與基底之間熱膨脹系數的不匹配以及TGO的生長造成，在熱循環初期，TGO層的應力較低，在TC與BC之間形成徑向裂紋，隨著熱循環次數的增加，TGO層的應力增加，徑向裂紋逐漸擴展與材料表面的裂紋相連接。
水淬過程會使得陶瓷層和材料內部產生巨大拉應力，導致材料產生垂直裂紋，當垂直裂紋擴展至靠近底部的連續水平裂紋時，可能發生脆性斷裂，垂直裂紋與水平裂紋通過傾斜裂紋連通，最終導致涂層剝落。具體過程如圖25所示。

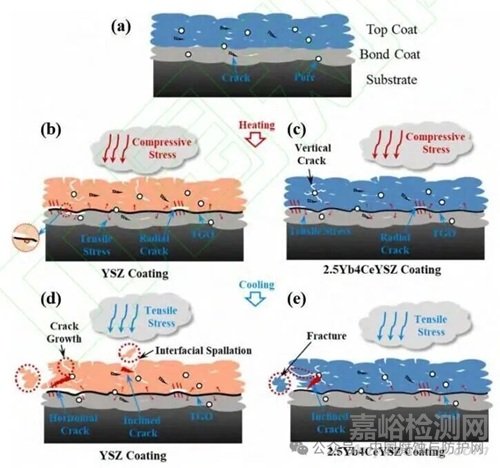

圖25 涂層在熱循環下的微觀結構轉變行為機制：(a) 涂層結構；(b,c) 徑向裂紋的形成；(d,e) 水平裂紋出現并與徑向裂紋貫通
總結與展望
TBC作為重要的熱端保護結構，能夠有效減少熱端部件的損傷，已成為航空發動機、燃?xì)廨啓C(jī)熱端部件發展不可或缺的技術，為了提高TBC的使用壽命，國內外研究人員在涂層結構設計、材料體系以及無損檢測等方面做了大量研究，并取得良好的研究成果，但仍存在一定的挑戰尚需突破。
綜合多種TBC陶瓷層材料的優勢進一步探索新的摻雜、納米級等新型工作溫度高、穩定性好以及抗氧化性強的陶瓷材料，同時發展多功能梯度涂層結構，以改善涂層抗燒結、熱導率以及熱穩定等性能。
持續優化和完善制備工藝，結合不同制備工藝的特點，開發復合型TBC制備工藝，以提高生產效率和降低成本。
優化具有TBC材料的隔熱性能測試技術，建立評價高效、準確的TBC隔熱效果表征方法。
進一步發展高性能傳感器技術，提高各檢測方法的檢測精度和穩定性，同時開發集成度高、便捷輕量的檢測系統，促進檢測效率的提高。
結合多種TBC無損檢測技術優勢，聯合信號處理技術、數據挖掘等先進方法，進行多元信息融合，建立具有全面評價TBC性能能力的無損檢測方法。
引入人工智能和機器學習技術，構建能夠提前預測TBC的性能變化和缺陷的性能預測模型和缺陷預警模型，以實現TBC的智能監測和預警。隨著航空航天與能源動力領域?qū)Ω邷夭考枨蟮奶嵘?，TBC檢測技術將向高精度、智能化方向發展，為涂層設計與長壽命服役提供核心支撐。
