復合材料因其卓越的比強度、比剛度和可設計性，在航空航天、軌道交通、汽車工業等高端裝備領域獲得了廣泛應用。其中，壓縮性能是評價復合材料結構承載能力的關鍵指標，然而，由于其各向異性、層間強度相對較低等特點，壓縮性能的準確測試一直是材料測試領域的難點和重點。
復合材料壓縮測試方法多樣，其核心區別在于載荷引入方式，不同的方式對應著不同的應用場景和材料類型。
ASTM D6641是目前工業部門采用最多的復合材料壓縮性能試驗方法。該方法可以測量聚合物基復合材料的壓縮強度和剛度性能。相比其他方法，其垂直表面的擠壓力和剪切力作用對壓縮強度影響較小、試驗成功率更高，為材料的研究與開發、結構設計與分析，提供壓縮性能數據。被廣泛地用于航空航天、汽車工業、電子器材等領域。現對采用ASTM D6641標準測量復合材料壓縮性能的試驗裝備及試驗方法進行詳細介紹：
02試驗夾具及試樣制備試驗夾具及試樣制備

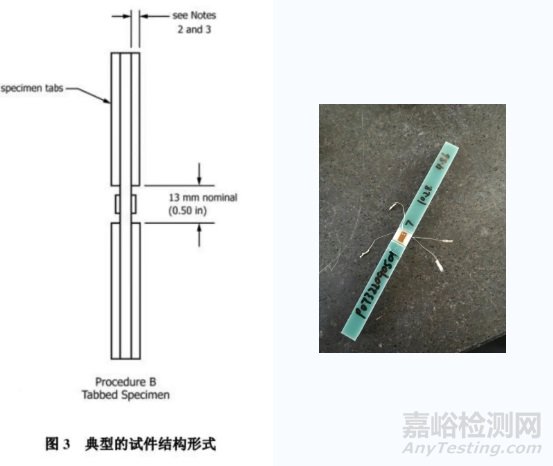

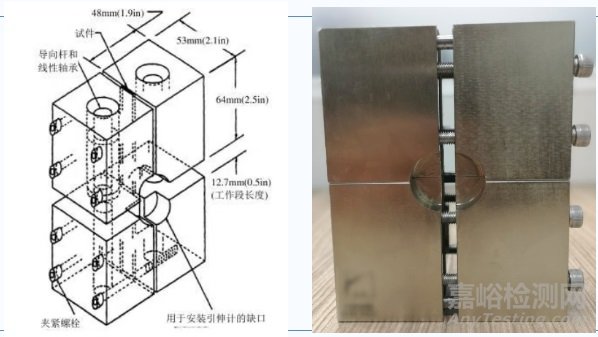

試驗采用的夾具和試件均參照ASTM D6641中所述典型的組合加載壓縮試驗夾具和典型試件制作。
03安裝試件
試驗開始前，需檢查試驗夾具確保操作順利，確保夾持面和加載面沒有損傷，并對螺栓和夾具的螺紋進行清潔和潤滑。安裝試件的操作過程應在花崗巖平板上完成，以確保試件端部與夾具底座平面平齊。
01操作
移開夾具的上半部分，將試件放置于夾具的下半部分中，用手輕輕擰緊四個螺栓。
02操作
上下翻轉夾具的下半部分并對準夾具的上半部分插入導向銷，以勻速滑動進入夾具的上半部分。
03操作
將組裝好的夾具側向放置，螺紋面朝上，用扭力扳手分三次把螺栓擰緊到3 N·m。夾具和試件安裝完成。
04開始試驗

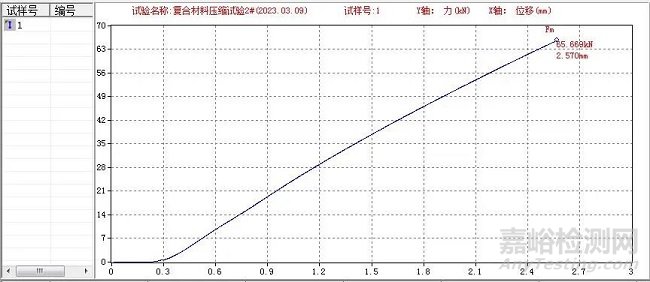

將組裝好的夾具和試件放置于試驗機的兩個對中良好的固定平臺和球形底座平臺間，用導線將應變片與數據采集設備連接。編輯試驗方案，以1.3mm/min的速率對試件施加壓縮載荷直到試件破壞。
05試驗結果的有效性分析
試驗結束后，檢查試件并注意破壞類型和位置。對于有效的試驗，試件最終的破壞應發生在工作段內，且端部在測試期間不會被壓碎，同種試驗情況至少應進行5個試件的試驗。
從本試驗方法可以獲得試驗方向的復合材料的壓縮性能數據：極限壓縮強度、極限壓縮應變、彈性模量和壓縮泊松比。
