導語：在電子設備的復雜系統中，連接器/接插件看似簡單卻至關重要的“連接橋梁”。從消費電子的USB接口到動車組的高壓連接器，從工業設備的信號接頭到航空航天的軍用插件，其核心功能是實現電信號與能量的穩定傳輸。然而行業數據顯示，電子設備故障很大比例源于接插件連接問題，一個看似微小的接觸不良、結構損壞，都可能導致設備宕機、系統癱瘓甚至安全事故。本文將通過專業且易懂的解析，帶大家認識接插件的基本特性、核心失效模式，結合真實案例拆解分析邏輯，并給出全生命周期防護建議，幫助讀者理解“小部件”背后的“大可靠性”邏輯。
一、連接器的基本特性
連接器（又稱接插件）是一種機電元件。它基本總是成對使用/工作，主要功能可以簡單概括為：1）傳輸信號或輸送能量 ；2）接通電路或切斷電路。
根據電子設備內外連接的功能，連接器的互連大體分為3個層次：
1）器件與PCB的連接
即IC封裝引腳與PCB的連接
通常必須能滿足需要耐焊接的環境，插拔次數比較低

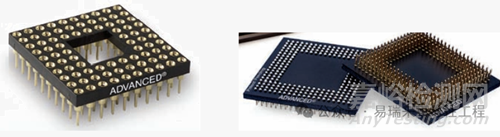

典型代表：IC插座
2) 板與板的連接
這里指：同屬一個系統的不同單板間的連接；

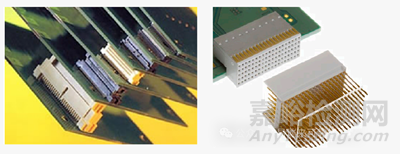

典型代表：背板連接器、排針/排座、PCB連接器等；
3)設備與設備的連接
插拔次數比較高，通常需要達到幾百甚至近千次；
由于暴露在環境中的組件長度較長，對屏蔽和濾波的要求比較高；
對標準化有要求，例如：RS-232、MIL-C-9012（射頻同軸）、IEEE 1394（高速串行總線）、IEEE 80.3等。

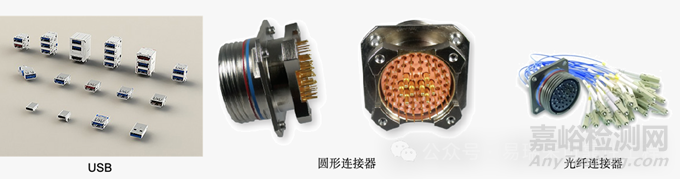

典型代表：I/O連接器、圓形連接器（或航插）、射頻同軸電纜組件、光纖等；
一款合格的連接器應考慮以下要求：
它的性能直接決定電子設備的連接穩定性，其核心特性可概括為三大維度，均有明確的行業標準約束：
1.1 電氣特性：傳輸?shù)暮诵谋Ｕ?/span>
工作電壓：生產廠推薦的最高工作電壓。應根據實際的應用電路的耐壓（抗電強度）指標、使用環境、安全等級要求來選擇，一般還需進行降額。
耐電壓能力：能承受瞬時高壓沖擊，通常要求在額定電壓1.5倍的高壓下持續1分鐘無擊穿、無飛弧現象。
工作電流：端子的電流確定為導致30℃溫升的電流。它是由商業電子產品所認可的UL標準中產生出來的。
o接觸電阻：衡量電流傳輸效率的關鍵指標，普通接插件需≤50mΩ，高頻信號接插件要求更嚴苛（≤10mΩ），低的接觸電阻能減少信號衰減與發熱。
o絕緣電阻：確保相鄰接觸件無漏電，普通接插件需≥100MΩ，高壓場景（如新能源汽車快充）需≥1000MΩ。
o信號完整性：高頻場景需保證特性阻抗匹配（如50Ω、100Ω差分），減少串?dāng)_與信號反射。
EMC性能：一般來說，對外長線接口連接器應帶屏蔽外殼，可以和結構件相接觸并接地，形成360度的環接，最終實現EMC的防護。
1.2 機械特性：結構的穩定基礎
插拔壽命：大多數連接器需要被多次插拔，普通產品的連接器常見插拔壽命為30次、50次、250次、500次等，高端消費類如手機產品端口連接器通常要求5000～10000次。RJ45網口通常為1500次，工業級可達5000次。USB- IF協會測試標準要求，高端USB-C可插拔次數超過25000次。插拔壽命與連接器接觸面的鍍層材料、厚度和工藝直接關聯。
鎖定功能：具備防呆卡扣、螺紋鎖等結構，抵御振動（10-2000Hz常見場景）與沖擊帶來的分離風險。
接觸壓力：由彈性接觸件提供，需平衡插拔難度與接觸穩定性，避免彈性疲勞導致壓力衰減。
插拔力：插入力不宜過大，分離力需適中，既防松脫又便于維護。
1.3 環境適應性：場景的適配能力
溫度范圍：消費級為-20℃~85℃，汽車引擎艙需耐受-40℃~150℃，軍用級可達-65℃~200℃。
防護等級：工業場景需IP67以上防塵防水，海洋環境需具備抗鹽霧腐蝕能力，防爆場景需符合GB/T 3836.13標準。
抗腐蝕能力：接觸件鍍層與絕緣材料需抵御潮濕、硫化氫、鹽霧等腐蝕性介質侵蝕。
*從可靠性的角度來看，尤其需要特別關注的是連接器的材料【主要包括樹脂材料、基材、鍍層（工藝）】和結構，它是以上所有特性的基石，決定了連接器的成本和可靠性。
二、連接器的主要失效模式和機理
連接器/接插件失效多為“材料特性+環境影響+使用操作”共同作用的結果，其中接觸失效占比最高（約45%），其次為絕緣失效與結構損壞，且不同結構類型接插件的失效機理存在差異。
2.1 接觸失效：最常見的核心故障
表現形式：接觸電阻飆升、信號瞬斷、局部發熱燒焦，甚至開路。
核心機理：
表面氧化與污染：銅合金接觸件暴露在潮濕環境中形成氧化層，或附著粉塵、助焊劑殘留，導致有效接觸面積縮小。
彈性疲勞與應力松弛：長期插拔或高溫環境下，彈性插孔發生塑性變形，接觸壓力下降，無法形成可靠電連接。
結構設計缺陷：柔性針無胖點或胖點偏小、插針縮針，導致針孔間隙配合，無法產生有效正壓力。
微動磨損：振動導致接觸件間相對摩擦，破壞鍍金/鍍銀層，露出基體金屬后加速氧化腐蝕。
2.2 絕緣失效：隱蔽的安全隱患
表現形式：絕緣電阻下降、相鄰觸點短路、漏電，高壓場景可能出現擊穿。
核心機理：
材料老化：高溫環境下尼龍、PBT等絕緣材料脆化開裂，絕緣強度大幅下降。
化學腐蝕與污染：鹽霧、腐蝕性氣體侵蝕絕緣外殼，或多余物析出物與水分子融合形成導電通道。
加工缺陷：絕緣基座原材料不合格，或加工過程中引入金屬雜質，降低絕緣性能。
2.3 結構損壞：物理防護的失效
表現形式：外殼碎裂、鎖定機構失效、插針斷裂、密封件老化。
核心機理：
外力沖擊與不當操作：碰撞、暴力插拔導致外殼破損，偏斜插拔造成插孔口部塑性變形。
鎖定機構疲勞：卡扣反復開合后斷裂、螺紋滑絲，無法抵御振動沖擊。
密封失效：長期暴曬或極寒環境加速橡膠密封件老化，導致水分滲入內部。
三、連接器的失效分析實例
實例1：動車組軸溫監測系統失效（振動導致接觸不良）
故障場景：2011年7月，某動車列車組行駛中、軸溫監測信號異常，停車檢查未發現軸溫異常，切斷故障通道后晚點9分鐘抵達目的地。
失效分析：拆解發現軸向溫度接頭的塑料卡環磨損，公針頭出現凹陷并存在縮針現象。核心原因是接頭設計缺陷，球形公針頭加工為扁平狀導致公母針頭接觸不良。
解決方案：更換符合標準的抗振型接頭，優化公母頭接觸結構為球形面配合，增加鎖定卡扣的彈性張力。
實例2：工業控制器電源接口失效（氧化與結構缺陷）
故障場景：某化工車間PLC控制器頻繁斷電，排查發現電源接口內部有燒焦痕跡，插拔時阻力異常。
失效分析：車間高溫高濕環境導致接觸件表面氧化，形成厚度≥5μm的氧化層，接觸電阻從正常30mΩ升至800mΩ；同時接口卡夾定位功能缺陷，視覺上連接良好但實際未鎖緊，振動導致間歇性分離，電流通過氧化層時局部發熱燒焦。
解決方案：更換鍍金接觸件+PPS絕緣外殼的工業級接口（符合IEC 61076標準），增加雙重鎖定結構，定期用無水酒精清潔接觸表面。
實例3：防爆接插件接觸不良失效（環境腐蝕+彈性失效）
故障場景：某野外油田防爆設備頻繁停機，檢測發現接插件接觸電阻超標，插針插孔氧化發黑且有松動。
失效分析：野外濕熱環境與油氣腐蝕導致接觸件鍍層老化，同時操作人員用退針器（僅用于誤裝后單次拆卸）多次拆卸插針，導致安裝在插針/插孔上的固定用的彈性翻齒尺寸收縮變小、彈性失效，導致插針與絕緣體配合松動，出現虛接現象。
解決方案：更換符合GB/T 3836.13標準的防爆接插件，嚴格限制退針器使用，定期進行絕緣與接觸電阻檢測。
實例4：車載BMS微動腐蝕
故障場景：某車載BMS從控模塊監控的電池組的部分節電壓發生異常。根據前期多起返修記錄來看，故障現場解決的方法是給連接器塞銅絲，懷疑連接器或線纜存在異常。此部分電路屬于模擬精密測量電路，對連接器的接觸電阻有較高的要求。

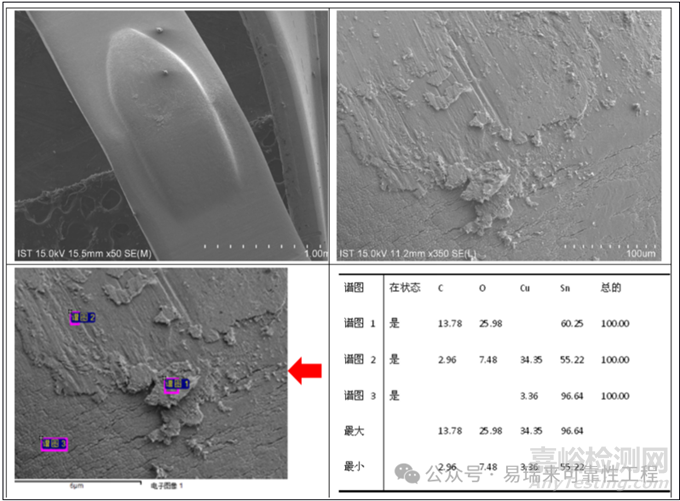

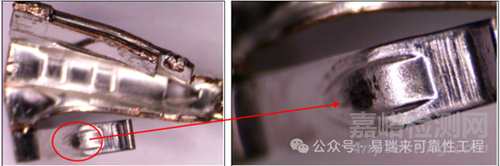

失效分析：X-ray檢查未見異常。機械打開母端子后，發現觸點有磨損并粘附有黑色物質，進一步用掃描電鏡，可見明顯痕跡。
磨損區域可見高含量氧元素和基材成分銅，以及C和Sn成分。
分析結論：根據物理分析，判斷連接器接觸阻抗變大的原因是觸點間微動腐蝕造成的，失效的連接器觸點阻抗分布為0.05~3歐姆，這導致了電壓監控異常?？梢?jiàn)本連接器的鍍層結構、以及引起的阻抗變化很難滿足本案例中模擬精密測量電路的要求。
解決方案：選用以鎳打底表面鍍金的端子進行替換。
四、如何防接插件失效？
結合失效機理與行業實踐，接插件的防護需貫穿“選型-安裝-使用-維護”全生命周期，核心措施如下：
4.1 科學選型：匹配場景需求
電氣參數適配：電流額定值需大于電路最大工作電流20-30%，電壓額定值需考慮浪涌電壓，高頻場景關注特性阻抗匹配。
材料選型優化：接觸件普通場景選鍍金，高頻用鍍銀，惡劣環境采用鍍鈀鎳合金；高溫環境（≥100℃）用LCP、PPS替代尼龍。
標準合規性：消費電子遵循USB-IF標準，工業場景符合IEC 61076，汽車領域滿足ISO 15170，防爆場景符合GB/T 3836.13。
4.2 結構設計與安裝規范
鎖定機制升級：配備防呆卡扣、螺紋鎖或推拉式鎖，振動環境增加二次鎖定結構，防止意外脫落。
密封防護強化：潮濕/粉塵環境采用雙層密封膠圈，防護等級不低于IP67，海洋/鹽霧場景提升至IP68。
安裝操作規范：插拔時對準方向，禁止傾斜用力或拉扯線纜，確保插合到位并鎖緊，避免偏斜對接導致的結構損傷。
4.3 全生命周期維護管理
定期保養：惡劣環境每3-6個月清潔接觸表面，防爆接插件每年進行一次全面檢修，消費電子定期清理接口灰塵。
狀態監測：關鍵設備集成接觸電阻在線監測模塊，閾值設定≥100mΩ時報警；定期檢查密封件老化情況，及時更換。
強制報廢：滿足以下條件立即報廢：連續使用超5年、插拔次數超額定值且氧化嚴重、外殼或絕緣體損壞、浸泡或冷凍后性能不達標。
結論：連接器/接插件看似簡單，卻是電子設備可靠性的“關鍵短板”。隨著5G、工業4.0、新能源等領域的快速發展，接插件面臨著更高溫、更高壓、更高頻的環境挑戰，這就要求行業在材料創新（如耐高溫腐蝕合金）、結構設計（如智能鎖定監測）、工藝升級（如精密鍍層）等方面持續突破。對于使用者而言，樹立“全生命周期防護”理念，從選型合規性、安裝規范性、維護及時性三方面入手，才能最大限度規避失效風險。
來源：易瑞來可靠性工程
