本文適用于通過人體自然孔道的方式進入人體的第二類觀察用硬性光學內窺鏡產品，如喉內窺鏡、鼻竇內窺鏡、尿道膀胱內窺鏡、宮腔內窺鏡、直腸內窺鏡等。其他第二類硬性電子內窺鏡和硬性纖維內窺鏡可參考本文中適用的內容。



硬性光學內窺鏡（自然孔道類）的工作原理

硬性光學內窺鏡主要由光學成像系統和照明系統組成。

完整的光學成像系統由物鏡系統、傳像系統和/或目鏡系統三大系統組成。工作原理：被觀察物經物鏡所成的倒像，通過傳像系統將倒像以正像形式傳輸?shù)侥跨R，再由目鏡放大后，為人眼所觀察。為構成不同的視向角，需加入不同的棱鏡。不同用途的內窺鏡根據使用要求制作成不同的外形、外徑、長度，以達到使用所需的要求。

照明系統由光導纖維組成。工作原理：將冷光源的光經過光導纖維傳輸?shù)絻?nèi)窺鏡前端，照亮被觀察物。

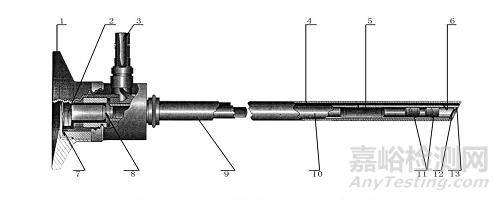

圖1 內窺鏡產品內部結構示意圖（1）

1.目鏡罩 2.目鏡 3.入光口 4.照明光纖 5.傳像系統

6.轉向棱鏡 7.目鏡保護片 8.視場光闌 9.外鏡管 10.內鏡管

11. 物鏡組 12.物鏡組 13.保護片

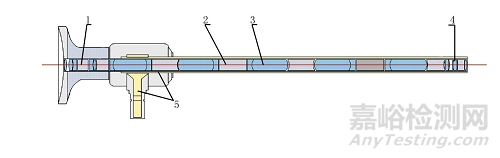

圖2 內窺鏡產品內部結構示意圖（2）

1.目鏡 2.間隔管 3.棒狀鏡 4.物鏡 5.照明光纖

產品是利用人體自然孔道進入人體觀察和診察，不需切口或打孔穿刺進入人體?？梢岳苗R體本身的器械通道（如一體式）或配合使用的附件通道（如分體式）進入活檢鉗、剪刀、鋸齒鉗進行活檢取樣、切割等臨床手術（如尿道膀胱內窺鏡、宮腔內窺鏡和直腸內窺鏡等）；也可單純的做檢查診斷用（如喉內窺鏡、鼻竇內窺鏡等）。

產品的目鏡罩除便于人眼直接觀察外，通過目鏡罩標準尺寸的規定，可與攝像系統連接，通過監視屏顯示圖像。也存在著無目鏡罩的內窺鏡，此類內窺鏡不能直接目視，必須與攝像系統連接，通過監視屏顯示圖像。



硬性光學內窺鏡（自然孔道類）產品的主要風險

危險類型		示例
能量 危險	電磁能	與冷光源、攝像顯示系統等有源醫療器械互連使用時可能對使用者、患者產生電擊危害。
	熱能	在長時間通光的情況下會在內窺鏡頭端部產生很高的熱量，可觸及部分/應用部分溫升過高，可能導致操作者或患者燙傷或點燃其他接觸的物體。
		與激光設備配套使用時，內窺鏡可能反射激光能量，損傷使用者眼睛。
	機械能	如果內窺鏡進入人體部分表面有缺口、斷裂或劃痕，那么在進入人體的時候這些粗糙的邊緣可能引起組織的損傷。
		操作不當，內鏡可能對人體組織造成機械損傷。
		結構強度低導致零部件脫離遺留人體，造成組織損傷。
生物學和化學危險	感染	可重復使用內窺鏡清潔滅菌不充分，造成細菌病毒殘留及交叉感染的風險。
	化學	清潔劑或消毒劑的殘留物可能引發的危害。
		溶解析出物危害：內窺鏡與患者接觸部分使用的聚合物材料溶解析出物有害物質超標，可能使患者產生不適或毒性反應危害。
	生物相容性	與患者接觸材料不符合生物相容性要求，患者使用后可能出現細胞毒性、刺激和致敏反應危害。
操作危險	功能	圖像質量過低，影響成像和診斷。
		光學性能不良不符合標準要求，導致光學性能不能達到使用要求，可能造成延誤診療或誤診等危害。
		畸變太大，影響臨床使用，可能導致診查和/或手術中方位混淆、感覺丟失、判斷失誤等風險。
		顏色分辨能力和色彩還原能力不良，可能導致腔內顏色接近、變化細微的組織不能區分，病灶不能識別或判斷錯誤，造成誤診或手術錯誤的風險。
		照明光分布和邊緣均勻性不良，可能導致成像不良，臨床灰階識別困難不易診斷或手術失誤。
	使用錯誤	安裝不到位，影響手術。
信息危險	標記	貼在設備上的警告信息不清晰。
		不完整的說明書。
		產品性能特征的不適當描述。
		不適當?shù)念A(yù)期使用規范。
		限制的未充分公示。
	操作說明書	使用前的檢查規范不適當。
		未提示光輻射安全相關的風險。
		使用過程中出現異常時的處理措施描述不充分。
		過于復雜的操作說明書。
		沒有指出兼容的主機型號和其他配套設備。
	警告	一次性使用附件可能再次使用的危害的警告（如有）。
		服務和維護規范。

硬性光學內窺鏡（自然孔道類）產品的相關標準

GB 9706.1-2020醫用電氣設備 第1部分：基本安全和基本性能的通用要求

GB 9706.218-2021醫用電氣設備 第2-18部分：內窺鏡設備的基本安全和基本性能專用要求

YY 9706.102-2021醫用電氣設備 第1-2部分：基本安全和基本性能的通用要求 并列標準：電磁兼容 要求和試驗（含有電子元器件內窺鏡適用）

YY 0068.1-2008醫用內窺鏡 硬性內窺鏡 第1部分：光學性能及測試方法

YY/T 0068.2-2008醫用內窺鏡 硬性內窺鏡 第2部分：機械性能及測試方法

YY/T 0068.3-2008醫用內窺鏡 硬性內窺鏡 第3部分 標簽和隨附資料

YY 0068.4-2009醫用內窺鏡 硬性內窺鏡 第4部分 基本要求

YY 0068.4-2009/XG1-2023《醫用內窺鏡 硬性內窺鏡 第4部分：基本要求》第1號修改單

GB/T 16886.1-2022醫療器械生物學評價 第1部分：風險管理過程中的評價與試驗



硬性光學內窺鏡（自然孔道類）的研究要求

1、化學和物理性能研究

應當開展產品技術要求中化學/材料表征、物理和/或機械性能指標的確定依據、設計輸入來源以及臨床意義，所采用的標準或方法、采用的原因及理論基礎研究。

2、電氣系統安全性研究

應當開展電氣安全性、機械和環境保護以及電磁兼容性（若適用）的研究，說明適用的標準以及開展的研究。

3、輻射安全

內窺鏡中如含有嵌入冷光源，應開展光輻射安全研究，可參考《醫療器械光輻射安全注冊審查指導原則》。

4、生物學特性研究

生物學評價報告應體現產品名稱和型號，與申報產品對應。內窺鏡與人體接觸的材質包括鏡頭、鏡體以及膠水（如有）等。應明確與人體接觸材料的部件名稱、材料名稱等信息，開展圖示說明與人體接觸材料對應的位置研究。同時應考慮生產工藝及清潔滅菌對生物相容性的影響，考慮設計生產過程中可能引入的污染物、殘留物、降解產物、加工殘留物影響等。

根據GB/T 16886.1的分類要求，內窺鏡預期與人體黏膜短期接觸，屬于表面接觸器械。如需進行生物學試驗，通常應考慮細胞毒性、致敏、刺激或皮內反應，有可能接觸破裂或損傷表面的則不限于這三項。應對生物學試驗情況進行概述。生物學試驗可選取典型型號進行，說明典型型號選擇依據。生物學試驗應在最終產品上、或取自最終產品上有代表性的樣品上、或與最終產品同樣方式加工（包括滅菌）的材料上進行。試驗樣品應根據開發者制定的清潔、滅菌方法進行處理。

如使用其他產品的生物學試驗報告，應分析試驗產品對申報產品的代表性，就試驗產品與申報產品的差異性（材料來源或技術規范、產品配方/工藝/初包裝或滅菌、運輸貯存條件、預期用途、不良生物反應等）對生物相容性的影響進行評價，如評價資料不足以證明申報產品的生物相容性，應重新開展生物學評價。

與已上市產品相比，如內窺鏡中采用新的材料，應在評價資料中詳述其理化性能和生物學特性。如豁免生物學試驗，可參考《關于印發醫療器械生物學評價和審查指南的通知》中的附2出具評價報告。

5、清潔、消毒、滅菌研究

由開發者制定滅菌/消毒使用的方法和設備/試劑。根據一般的可重復使用的硬性光學內窺鏡的情況，通常屬于終端用戶清洗、消毒和滅菌。

對于終端用戶清洗和消毒，應當明確推薦的清洗和消毒工藝（方法和參數）以及所推薦工藝的確定依據，并開展相關驗證及確認的研究；對可耐受兩次或多次清洗、消毒的產品，應當開展產品所推薦的清洗、消毒工藝耐受性的研究。

對于終端用戶滅菌，應當明確推薦的滅菌工藝（方法和參數）以及所推薦工藝的確定依據，并開展相關驗證及確認的研究；對可耐受兩次或多次滅菌的產品，應當開展產品所推薦的滅菌工藝耐受性的研究。

若產品經滅菌或消毒后可能產生殘留物質，應當對滅菌或消毒后的產品進行殘留毒性的研究，明確殘留物信息及采取的處理方法，并開展相關研究。

以下為示例，根據實際情況開展資料研究。硬性光學內窺鏡的消毒方式常見的是化學消毒方式，可采用專用的含有2%戊二醛的消毒溶液進行消毒。滅菌方式常見的有環氧乙烷氣體滅菌、高溫高壓蒸汽滅菌和低溫等離子滅菌。應注意，并非所有的硬性光學內窺鏡均可使用蒸汽滅菌這種方式，故應明確是否能夠采用此種滅菌方式?？梢圆捎么朔N方式的產品在鏡體有相應標識，同時在隨機文件中有相關說明。

開發者開展的消毒滅菌方式均應有具體的方法和要求以及注意事項研究，應開展完整的資料研究。相應的內鏡清洗、消毒、滅菌的說明應體現在隨機文件中。此部分的實例可參考YY/T 0068.3—2008中附錄A隨附資料的舉例。此外應注意，高溫高壓蒸汽滅菌之前的包裹等準備工作，對于光學鏡的性能和使用期限有較大影響，應給與明確說明；環氧乙烷滅菌方式需嚴格執行正確的滅菌程序，比如滅菌后的通氣等，以防有毒物質的危害。

如采用有別于上述的其他方法，應參照以上要求開展資料研究，包括完整充足的依據和驗證資料，以證明其科學、合理以及安全、有效。

應當開展證明包裝能減少產品受到微生物污染的風險，且適用于生產企業規定滅菌工藝的研究?？膳c滅菌研究合并進行，應證明運輸貯存過程中不會增加微生物負載水平，滅菌研究應在最不利的微生物負載下進行。說明清潔滅菌后如何保持無菌狀態。

6、可用性研究

應參照《醫療器械可用性工程注冊審查指導原則》開展相應資料研究。

7、穩定性研究

7.1 使用穩定性/可靠性

內窺鏡通常為非無菌開展，可重復使用。使用穩定性/可靠性研究包括使用期限研究和環境試驗研究。

7.1.1 使用期限研究

內窺鏡的使用期限主要取決于重復使用及再處理引起的性能下降，使用穩定性研究可與消毒/滅菌耐受性研究合并進行，通過對產品多次模擬使用、清潔、消毒/滅菌后，對產品性能和電氣安全進行驗證，證明產品的性能安全滿足使用要求，應對試驗后測試項目的合理性進行說明。模擬使用時間/次數應與聲稱的使用期限一致，模擬使用應考慮臨床實際工作最不利的狀態。

7.1.2 環境試驗研究

由于硬性光學內窺鏡對環境條件比較敏感，建議評定其在各種工作環境和模擬貯存、運輸環境下的適應性。

內窺鏡的環境試驗可按照其適用的強制性標準中的相關條款進行，如強制性標準中沒有規定可參照GB/T 14710—2009《醫用電氣環境要求及試驗方法》進行，抑或開展完整的環境適應性研究。

7.2 運輸穩定性

應當開展運輸穩定性和包裝研究，證明在生產企業規定的運輸條件下，運輸過程中的環境條件（例如：震動、振動、溫度和濕度的波動）不會對醫療器械的特性和性能，包括完整性和清潔度，造成不利影響。

運輸穩定性通常通過模擬運輸試驗進行，通過模擬在貯存和運輸?shù)倪^程中，遇到極端情況時，例如環境（溫度、濕度、氣壓等）變化、跌落、碰撞、振動、加速度等，產品不會發生性能、功能改變，包裝系統具有保護產品的能力。經過模擬試驗后，觀察包裝外觀是否有不可接受的異?，F(xiàn)象，測試產品性能功能是否符合要求，證明運輸過程中的環境條件不會對內窺鏡的特性和性能，包括完整性和清潔度，造成不利影響。運輸試驗后的檢驗項目，應給出合理性說明。

運輸穩定性可參考GB/ T 14710或GB/T 4857系列標準的要求進行，也可以參考相應的國際標準，運輸貯存環境條件范圍應不低于產品說明書中規定的條件。
