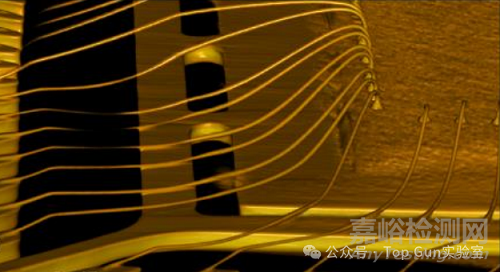

在集成電路的微觀世界里，每一根鍵合絲都肩負著信號傳輸?shù)闹厝?，它們本?yīng)優雅地劃出完美的弧線。然而，現實往往不盡如人意，我們來看看這張由3D Xray拍攝的內部結構圖像。

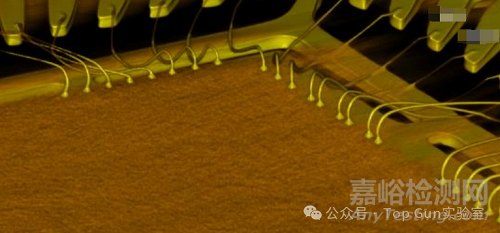

再來看看另一個角度

正如所見，上圖立刻將我們帶入了“案發現場”，它清晰地展示了Die與Lead Frame之間的連接狀態。如果說理想的鍵合引線是訓練有素的儀仗隊，那么圖中的某些鍵合絲簡直就是一群“群魔亂舞”的叛逆者。它們嚴重偏離了預定的軌跡，仿佛在塑封過程中遭遇了不可抗拒的“洪流”，最終導致了我們最不愿看到的局面——短路。

本文將基于此異常圖片，對這一引線鍵合結構缺陷進行專業、詳細的失效模式和機理分析。

一、診斷方法：3D X-ray的“透視眼”

我們采用的3D X-ray技術是封裝失效分析中的“福爾摩斯之眼”。它利用X射線穿透塑封材料，通過對不同角度的投影數據進行三維重建，實現了對封裝內部結構的無損、高精度觀察。這種方法避免了傳統的開封（Decapsulation）操作可能引入的二次損傷，確保了我們觀察到的缺陷是原始的“犯罪現場”。通過對上圖的視覺判讀和分析，我們確認了以下關鍵缺陷特征：

    結論： 圖像清晰地揭示了由鍵合絲彎曲導致的短路這一結構性缺陷。

二、失效機理剖析

    鍵合絲彎曲是塑封集成電路中最常見且最令人頭疼的機械失效模式之一。它的發生并非偶然，而是流體力學、材料科學和結構設計三者之間未能達成完美平衡的產物。

1、塑封過程中的“洪流”效應

    該缺陷的根本原因在于傳遞模塑（Transfer Molding）過程中，流動的環氧塑封料（Epoxy Molding Compound, EMC）對細小的鍵合引線施加了強大的流體動力學剪切應力（Hydrodynamic Shear Stress）。

    想象一下，當EMC這股“熔融的泥石流”以高壓高速注入模腔時，它會試圖將路徑上的一切障礙物推開。對于直徑僅有數十微米的鍵合絲而言，這股力量是致命的。當EMC施加的剪切力超過鍵合絲自身的抗彎剛度和鍵合點附著力時，鍵合絲便會發生不可逆的塑性形變，即鍵合絲彎曲。

2、關鍵耦合因素：高弧高與高粘度

    鍵合絲彎曲的嚴重程度是鍵合設計和塑封工藝參數之間復雜耦合作用的結果。我們重點關注兩個關鍵因素：

a、鍵合設計因素：鍵合絲的“脆弱性”

鍵合絲弧高 (Loop Height): 較高的鍵合絲弧高意味著鍵合絲在塑封料流動方向上具有更大的有效受力面積。根據流體力學原理，受力面積越大，在相同流速下承受的剪切力越大。

鍵合絲長度與直徑: 較長的鍵合絲和較細的鍵合絲具有較低的慣性矩和抗彎剛度。它們就像是柔弱的“面條”，更容易在外部應力作用下發生形變。

b、塑封工藝因素：EMC 的“脾氣”

塑封料流速 (Flow Rate): 模具設計和工藝參數決定了EMC的注入速度。流速過快，剪切應力成倍增加，直接導致鍵合絲彎曲風險急劇上升。

塑封料粘度 (Viscosity): EMC的粘度是決定剪切力大小的另一個核心因素。特別是在模腔的排氣側（Vent Side），由于溫度略有下降或固化反應提前，EMC的粘度往往會升高。高粘度的EMC對鍵合絲施加的推力更大，這與高弧高鍵合絲結合時，幾乎是造成鍵合絲彎曲的“完美風暴”。

    總結： 本案例中觀察到的鍵合絲短路，是高弧高/長鍵合絲設計與高剪切應力（高流速或高粘度）塑封工藝共同作用的典型結果。鍵合絲在塑封料的“推搡”下，被迫擠壓在一起，最終導致了電氣隔離的徹底失效。

三、結論

    本失效分析報告確認，該集成電路封裝的失效模式為鍵合絲與epad短路（Inter-wire Short Circuit），其直接結構缺陷是鍵合絲彎曲（Wire Sweep）。

    這一缺陷是封裝工藝中，塑封料流動對鍵合引線施加的流體動力學剪切應力所致。其根本機理在于鍵合絲的幾何設計（如高弧高）未能有效抵抗塑封工藝參數（如高流速或高粘度）所產生的耦合應力。
