2025年3月，SK海力士宣布向客戶交付全球首款12層堆疊的HBM4樣品，單顆帶寬突破2 TB/s——這相當于1秒內傳輸400部全高清電影的數據量！當英偉達H200 GPU憑借HBM3E將AI模型訓練速度提升1.9倍時，整個行業突然意識到：AI算力的決勝點不再僅僅是晶體管數量，更是數據傳輸?shù)?quot;高速公路"。這場被稱為"內存墻突圍戰"的技術革命，正在重新定義半導體產業的競爭格局。

一、HBM是什么：當內存從平房變成摩天大樓

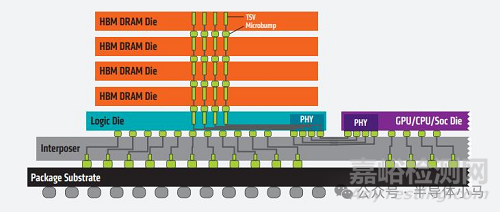

想象傳統內存是城市郊區的平房——DDR5芯片像獨立房屋散布在PCB板上，數據需通過漫長的"公路"（PCB布線）傳輸?shù)紺PU。而HBM（高帶寬內存）則是市中心的摩天大樓：通過3D堆疊技術將8-12層DRAM芯片垂直集成，再用硅通孔（TSV） 作為"電梯"實現層間高速互聯。

這種架構帶來三個顛覆性突破：

超寬接口：HBM3采用1024位數據總線，相當于32車道高速公路（DDR5僅64位）

短距離傳輸：通過硅中介層（Interposer）與GPU零距離連接，延遲降低70%

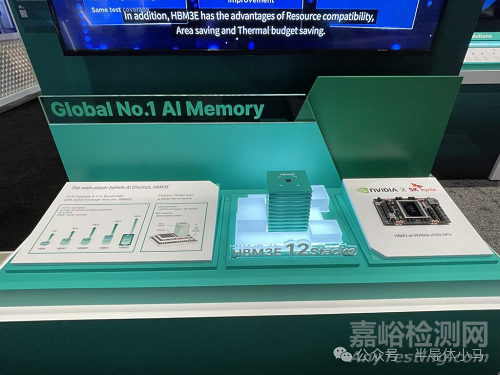

高密度集成：12層堆疊的HBM3E容量達36GB，體積僅為傳統內存的6%

JEDEC固態技術協會2025年4月發布的HBM4標準更是將接口位寬翻倍至2048位，單堆棧帶寬沖刺2 TB/s。正如SK海力士HBM異構集成技術部韓權煥副社長所言："從HBM1到HBM4，我們用12年時間將帶寬提升16倍，這在內存史上前所未有。"

二、為什么AI芯片離不開HBM：當GPU餓得"吃不下數據"

2024年Google TPU v5訓練大模型時遭遇詭異現象：搭載GDDR6的系統中，GPU計算單元有40%時間處于空閑——不是算力不足，而是數據"喂不飽"。這就是馮·諾依曼架構的"內存墻"困境：GPU算力每18個月翻3倍，內存帶寬增長卻僅1.5倍。

HBM的出現徹底扭轉了局面。對比傳統內存：

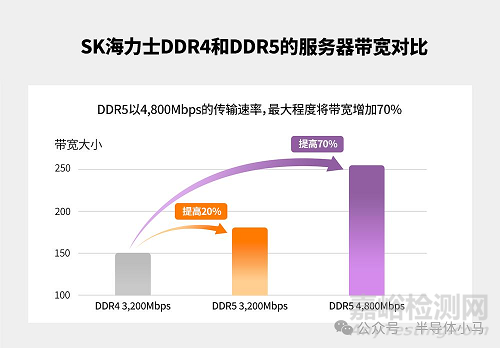

帶寬碾壓：HBM3單堆棧帶寬819 GB/s，是DDR5的16倍（DDR5-6400約51.2 GB/s）

能效革命：每GB/s帶寬功耗僅0.3W，為GDDR6的1/3

空間優勢：相同容量下占用PCB面積減少94%

TrendForce數據顯示，2025年AI服務器中HBM滲透率已達100%。

英偉達H100 GPU搭載80GB HBM3后，BERT模型訓練時間從7天壓縮至28小時；

AMD MI300X憑借192GB HBM3，在GPT-4推理中實現每秒5000 tokens的吞吐量。

正如美光CEO Sanjay Mehrotra在財報電話會上強調："HBM已成為AI芯片的核心競爭力，沒有它，千億參數模型就是空談。"

三、HBM如何重塑計算生態：從實驗室到產業爆發

在瑞士洛桑聯邦理工學院的超級計算機"潘多拉"中，HBM正幫助科學家模擬核聚變反應——每秒1.2 TB/s的帶寬讓等離子體粒子軌跡計算效率提升300%。這僅是HBM應用浪潮的縮影，其商業化進程呈現三級跳：

第一級：AI訓練的"剛需配置"

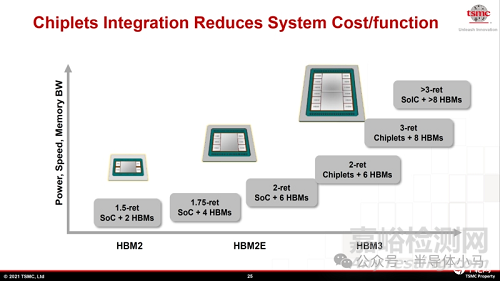

英偉達GB200 GPU采用4堆棧HBM3E，總帶寬達4.8 TB/s，支撐1.8萬億參數模型訓練。OpenAI透露，GPT-5訓練集群中每臺服務器配備32顆HBM3內存，總帶寬超過100 TB/s。TrendForce預測，2025年全球HBM市場規模將達350億美元，2025-2033年復合增長率高達29.1%。

第二級：數據中心的"能效革命"

亞馬遜AWS Trainium v3實例通過HBM3將能效比提升至150 GB/s/W，單個數據中心年電費節省超2000萬美元。谷歌TPU v6采用"分離式預填充解碼"架構，將KV緩存卸載到HBM，使LLaMA-70B推理延遲降低40%。

第三級：邊緣計算的"潛力賽道"

特斯拉Dojo超級計算機采用定制HBM2E，每塊訓練板集成20TB HBM，支撐自動駕駛數據的實時處理。華為昇騰610邊緣AI芯片搭載8GB HBM2，在智慧城市攝像頭中實現4K視頻流的實時目標檢測。

四、破解HBM制造密碼：在頭發絲上建摩天樓

當三星宣布HBM良率突破75%時，行業松了口氣——要知道12層堆疊的HBM制造難度堪比"在頭發絲上搭建12層樂高"。其核心挑戰包括：

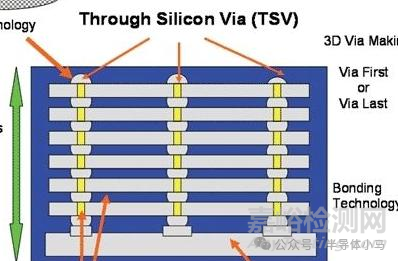

TSV硅通孔：比繡花針細80倍的通道

在厚度僅40微米的DRAM芯片上，需鉆出直徑5微米的TSV孔（人類頭發直徑約40-50微米），再用無鎳銅柱填充。

混合鍵合：納米級的"太空對接"

熱壓鍵合（TCB）需將兩層芯片的對準精度控制在±0.5微米內，相當于在北京到上海的距離上，將誤差控制在1米以內。臺積電CoWoS封裝產線采用的混合鍵合技術，使鍵合強度達到250 MPa，足以吊起5輛家用汽車。

散熱難題：12層芯片的"熱島效應"

12層堆疊的HBM工作時溫度可達105°C，SK海力士開發的MR-MUF（批量回流模塑填充）技術通過特種環氧樹脂將熱阻降低15%。在英偉達H200中，HBM區域需單獨配備0.1mm超薄均熱板。

五、未來戰場：從技術突圍到生態重構

2025年的HBM市場呈現"三國殺"格局：SK海力士以50%市占率領跑，三星憑借HBM4試產緊追，美光則聚焦HBM3E性價比市場。但真正的變革暗藏在三個方向：

材料革命：從硅到碳化硅

Wolfspeed正在測試SiC基板的HBM，熱導率提升3倍，有望支持16層堆疊。臺積電與日月光合作開發的"無凸塊鍵合"技術，將接口電阻降低10%，為HBM5的3 TB/s帶寬鋪路。

架構創新：內存內計算（PIM）

三星HBM-PIM技術將AI計算單元集成到內存堆棧，使矩陣乘法能耗降低60%。在ResNet-50推理測試中，該架構實現1.2倍吞吐量提升，延遲減少35%。

地緣博弈：國產化突圍

長鑫存儲計劃2025年底交付HBM3樣品，武漢新芯的TSV設備國產化率已達30%。但正如《解碼存儲跨界》報告指出："從DDR到HBM，相當于從造自行車到造火箭——國產替代仍需跨越器件物理、產線配置、生態驗證三道鴻溝。"

當我們拆解HBM這個"科技三明治"——從TSV通孔的原子級沉積，到CoWoS封裝的納米級對準，再到AI算法的帶寬優化——會發現它不僅是內存技術的突破，更是整個半導體產業協同創新的縮影。在這場算力革命中，誰掌握HBM的核心技術，誰就能在AI時代的"數據高速公路"上搶占先機。而對于普通消費者，或許很快就能感受到：當你的AI PC能實時生成8K視頻，當自動駕駛汽車的決策延遲降至毫秒級，這背后都有HBM在默默"加速"我們的未來。
