“不是芯片越來越強了，而是芯片正在被重新組合。”

在摩爾定律日益式微的背景下，芯片設計早已從“單芯片封裝”走向了“多芯片集成”。這種趨勢下，Die-to-Die（芯粒間）通信接口，不再是底層工程師才關注的“邊角料”，而是架構設計能否擴展的關鍵制約。

2024年 IEEE VLSI Symposium 上，NVIDIA 的 Yoshinori Nishi 給出了一份信息密度極高的演講報告：《I/O Design Considerations for Die-to-Die Interfaces》。這份報告不僅全面總結了芯?；ヂ?lián)的底層工程邏輯，也讓我們看到了 NVIDIA 在 Chiplet 時代如何用系統視角理解 I/O 的演進。

今天，我不會“翻譯”這份報告，而是將它拆解為 10 個關鍵要點，幫你厘清 Die-to-Die I/O 設計中真正重要的那些事。



一、Chiplet 崛起不是折中方案，而是系統設計的新范式

在過去，SoC 是性能堆疊的唯一選擇。而今，以 AI、HPC、LLM 為代表的新型計算任務，將單芯片推向物理極限。Chiplet 架構成為打破物理瓶頸的新解法：多個芯粒，按需集成，以連接代替集成。

NVIDIA 的兩個系統案例非常直觀：

SELENE (2021)：4,448 GPUs，112 TB/s互聯帶寬

EOS (2023)：10,752 GPUs，1100 TB/s互聯帶寬

性能提升接近 10 倍，靠的正是系統層的“多芯片耦合”，而非單芯片工藝突破。

當晶體管無法繼續堆疊，我們就只能靠“拼圖”來追趕算力。



二、Die-to-Die 接口的本質：不是連上了，而是“扛得住”

Die-to-Die 的作用不僅是連通芯粒，更是要在 帶寬、能效、延遲、信號完整性 之間找到最優點。

報告中提到的關鍵數據：

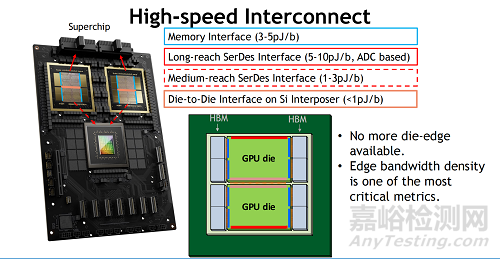

類型	能效（pJ/bit）	帶寬密度（Tb/s/mm）
Die-to-Die (Interposer)	<1	~5.8
Medium-reach SerDes	1–3	~1.5
Long-reach SerDes	5–10	<1

例如，在 55μm bump pitch + 19 lane × 25.2Gbps 的配置下：

單層 Edge BW = 1.45 Tb/s/mm

四層堆疊提升至 5.8 Tb/s/mm

能效低至 0.19 pJ/bit（Ref[10]）

這不是“連起來就行”，而是需要“每一比特都值”。

芯片間的連接密度，正在變成架構可擴展性的瓶頸。



三、Interposer 堆疊布局，是從二維向三維的結構突破

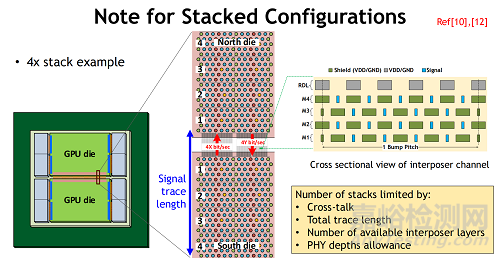

報告詳解了 Die-to-Die 接口在 Interposer 中通過堆疊布局提升帶寬的策略：

堆疊層數： 4 個 PHY 水平層

總路徑長度： <1.2mm

每通道速率： 25.2Gbps/lane

層間間距： 約 <300μm

但越多層 → 越多 cross-talk、時延難以匹配、設計復雜性劇增。

這也暴露了 Interposer 本身的“物理上限”：

層數受限（布線資源有限）

PHY 形狀、延遲補償困難

電源完整性（PI）成主要難題

這要求系統設計者提前在芯粒形狀、RDL 排布階段就考慮互聯的物理成本。



四、時鐘架構是地基，不是配角

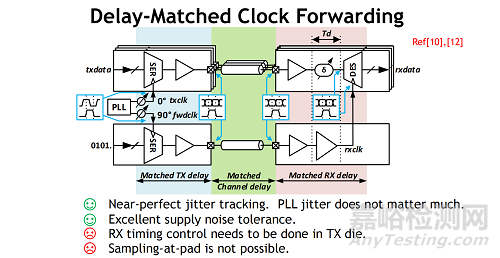

NVIDIA 強調了 Delay-Matched Clock Forwarding（延遲匹配時鐘前傳）的優勢：

近乎完美的 jitter 抑制

低敏感度 于供電噪聲

RX 的數據采樣時間由 TX 控制，更易同步

但也提出工程難點：

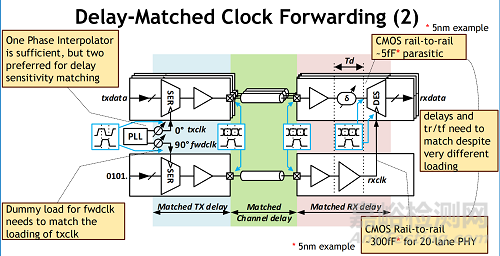

時鐘路徑必須等價于數據路徑

所有電氣特性（如 tr/tf、load、電阻）需完全匹配

若電壓/溫度波動不匹配，會導致眼圖坍塌

UCIe 給出了一種推薦實現，但并不唯一。真正難點在于，如何把“數據路徑 + clock forwarding”做到 delay 等價。

沒有可靠的時鐘架構，再先進的I/O也無法穩定前進。



五、I/O 的測試架構決定了整個項目的交付風險

在 Chiplet 模式下，大部分 I/O 只有在集成完成后才能測試。但等到那時，發現問題就太晚了。

NVIDIA 提出兩套策略：

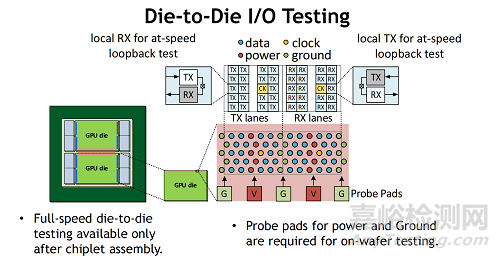

晶圓級測試（wafer-level loopback）： 通過預留 probe pad、局部回環路徑在 die 內做 at-speed 測試

集成后測試： 利用 PRBS 發生器 + 錯誤檢測器 + Phase Interpolator，做 eye margin 校驗

每個通道建議用獨立 PRBS 種子，確保 bit-error 分析精度，并通過 boot 階段自動 phase 校準，彌補溫漂/壓漂。

這是在告訴設計者：

測試不是驗證設計，測試本身就是設計的一部分。



六、別用錯能效公式，數據表也會騙人

NVIDIA 提出一個簡單但易錯的點：

不要將能效計算為：

功耗 / (2 × 單向帶寬)

正確方式應該是：

能效 = 總功耗 / (雙向總帶寬)

以 PHYA/PHYB 相同的結構為例：

TX19 + RX19

25.2Gbps/lane × 19 = 478.8Gbps

總帶寬 = 957.6Gbps

功耗 = 180mW

則能效 = 0.188 pJ/b

看似小問題，實則關乎性能指標的“幻覺誤導”。尤其在芯片招標、技術比較中，可能造成重大誤判。



七、UCIe 是好協議，但不是最終答案

NVIDIA 多次提到 UCIe（Universal Chiplet Interconnect Express）Rev1.1，但同時指出它存在物理層的三大挑戰：

不同工藝芯片電壓不同，VDDa ≠ VDDb

Front-end 拓?fù)鋵?shí)現差異大，標準只是“邏輯兼容”

高速（>16GT/s）場景下，UCIe 并未提供 AC-toggle 或 SBD 支持

因此，芯片設計團隊在使用 UCIe 時應具備“差異容忍”能力。

標準是協作的起點，不是交付的保證。

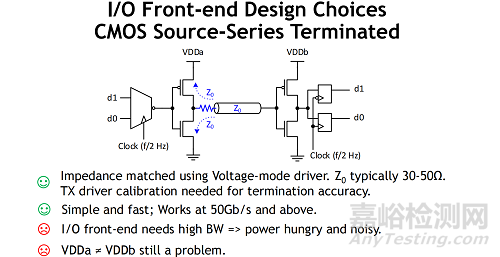

八、前端拓?fù)溥x擇，是 I/O 的根本差異點

從“CMOS 非終止”到“AC-Toggle”，NVIDIA 全面梳理了各種 I/O front-end 拓?fù)涞?trade-off：

類型	帶寬能力	反射風險	延遲匹配難度	功耗	電源域兼容
CMOS unterminated	低	高	易	低	差
CMOS Terminated	中-高	中	可控	高	一般
N-over-N	高	中	較難	低	差
AC-Toggle	高	低	高	中	強

選擇錯誤的 topology，意味著整個系統的布線、電源、clock 都要為其讓路。



九、PAM4 與 SBD：未來高帶寬的兩個技術賭注

NVIDIA 對未來高速連接路徑給出了兩種技術方向：

PAM4（4-level Pulse Amplitude Modulation）：

每符號2比特，4個電平

減小 Nyquist 頻率（→ 降低通道損耗）

問題：

電平 margin 低（33%）

更易受串?dāng)_影響（-9.54dB SNR）

相位 margin 損失（40%）

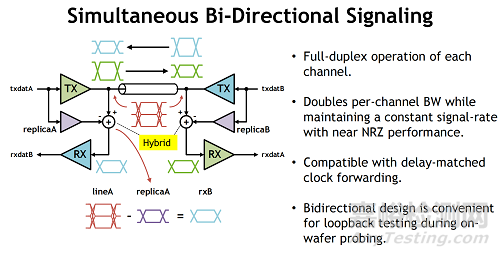

SBD（Simultaneous Bi-Directional）：

每根線支持雙向全速通信

電平與 NRZ 類似，兼容現有前端設計

適合 loopback 自測試場景

目前不被 UCIe 支持，但能效領先：

50Gbps/wire @ 0.297 pJ/b（Ref[12]）

PAM4 是頻譜壓縮術，SBD 是物理層復用術。



十、結語：Die-to-Die I/O 是“芯片系統設計”本身

這份報告的最后說：

“PHY design for Die-to-Die interface may appear simple, but it requires careful planning and considerations.”

我想補上一句：

Die-to-Die，不是 I/O 工程，是系統設計的錨點，是架構約束的物理化呈現。
