碳化硅(SiC)功率器件在電動汽車牽引逆變器應用中需求旺盛。其更低的損耗和更高的功率密度可提升系統性能，例如延長續航里程、縮小電池體積，并簡化冷卻系統設計。然而，更高的功率密度也使得功率模塊的熱管理成為關鍵挑戰。

本文總結了上海海事大學張艷教授近期開展的研究工作，該研究構建了碳化硅功率模塊的熱阻抗模型。結合器件損耗估算，該模型可用于計算實際工況下的瞬態與穩態結溫。

結溫估算的重要性

相較于硅基IGBT器件，SiC MOSFET在部分負載工況下效率更高——而這正是電動汽車主要的駕駛場景。SiC器件優異的導通與開關品質因數使其在相同功率下可采用更小尺寸的芯片。

盡管SiC材料的熱導率優于硅，有利于簡化散熱設計，但在電動汽車牽引逆變器的實際運行條件下，高瞬態與穩態結溫仍可能帶來可靠性風險。

除少數例外，SiC MOSFET的通態電阻RDS(on)對溫度的依賴性通常強于硅基IGBT的正向壓降。此外，SiC的楊氏模量(表征材料剛度)約為硅的3倍。這意味著在功率循環過程中，模塊經歷反復溫度變化時，封裝結構與界面將承受更大的機械應力。

SiC具有更高的擊穿電場強度，因此在相同電壓等級下可使用更薄的漂移區。雖然這有助于降低導通損耗，但也減小了芯片的熱容，導致溫度上升速度更快。因此，準確估算器件結溫，以設置足夠的安全裕量(guard band)，防止熱失效，顯得尤為重要。

汽車用SiC功率模塊的結溫估算方法可分為四類：

接觸式測量(如使用熱敏電阻)

光學測量(如紅外熱像儀)

基于溫度敏感電參數(TSEP)的間接測量，如RDS(on)

基于熱阻抗模型，并結合應用中功率轉換器的損耗數據

熱阻抗模型的建立

本研究針對驅動三相永磁同步電機的SiC功率模塊進行了仿真。每相采用半橋結構，其中八個SiC MOSFET并聯以提升電流能力。

在母線電壓800V、相電流640A、開關頻率8kHz、冷卻液溫度45℃的工況下，估算了導通與開關損耗。正向與反向?qū)〒p耗分別取決于RDS(on)和VDS(rev)，而這兩者均受偏置條件與結溫影響。開關損耗包含MOSFET的開通與關斷損耗，體二極管的反向恢復損耗較小，予以忽略。

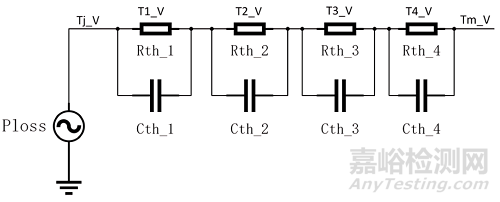

如圖1所示，研究建立了四階福斯特(Foster)模型，用于擬合從SiC MOSFET芯片到模塊內部負溫度系數熱敏電阻(NTC)之間的熱阻抗路徑。圖中，Rthi與Cthi(i=1～4)分別為各階的熱阻與熱容，Tj為結溫，Ploss為凈功率損耗，Tm為測試點溫度。

圖1：SiC 功率模塊的四階熱阻抗模型拓?fù)洹?來源：張艷，2024)

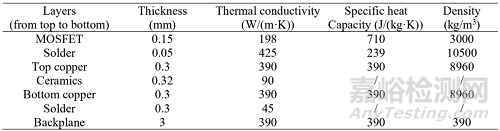

福斯特模型的輸出為熱阻抗(Zth)?；趫D2所示參數，研究利用包含直接鍵合銅(DBC)、焊料、陶瓷襯底與底板的功率模塊結構，構建了三維CAD模型。采用Icepak軟件中的高級網格劃分工具進行網格生成。模型中的各層結構參數來自對實際功率模塊樣品的拆解分析。

圖2：功率模塊組件的熱參數。(來源：張艷，2024)

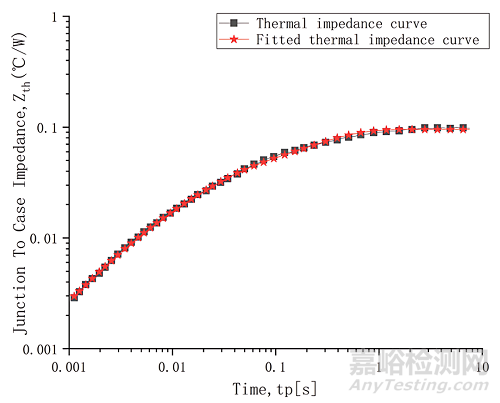

仿真獲得的瞬態熱阻抗曲線如圖3所示。隨后進行參數提取，并通過擬合四階RC網絡參數，建立熱阻抗模型。芯片的熱阻抗相對于其損耗保持相對恒定，因此可以使用熱阻的平均值。

圖3：功率模塊瞬態熱阻抗曲線模型。(來源：張艷，2024)

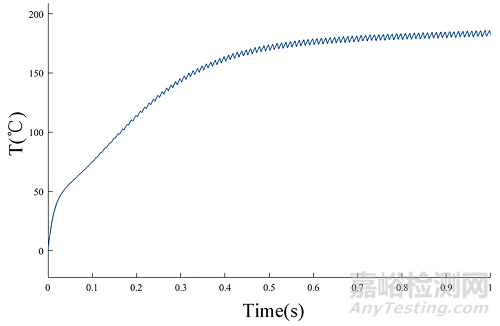

結合SVPWM調制下三相逆變器的損耗模型與上述熱阻抗模型，可計算各橋臂的結溫。由此得到的瞬時最大結溫變化如圖4所示。

圖4：最大結溫變化曲線。(來源：張艷，2024)

當芯片產熱與外部散熱達到熱平衡后，開關周期內的最高結溫趨于穩定。為驗證模型準確性，研究搭建了三相電機測試平臺，并使用紅外熱像儀測量實際最高溫度。結果顯示，模型預測值與實測值偏差約5℃，該誤差可通過校準消除。

結論

為SiC逆變器功率模塊建立經過驗證的熱阻抗模型，使設計人員能夠在實際工況下評估其熱性能?；谠撃Ｐ偷姆抡娼Y(jié)果，可優化模塊設計。該方法還可與實時參數監測相結合，進一步納入器件老化效應的影響，實現全生命周期的熱可靠性管理。
