總體來講，Pinho理論提出了一種跟壓力相關的三維本構，考慮了剪切方向、橫向以及厚度方向上的非線性本構。另外，模型中還考慮了割線剛度隨靜水壓力和應變狀態的變化。失效準則包含了基體破壞，纖維扭結和纖維拉伸破壞三種模式，并且在基體失效判斷中使用了原位強度（In-situ strengths）。



（1）非線性本構

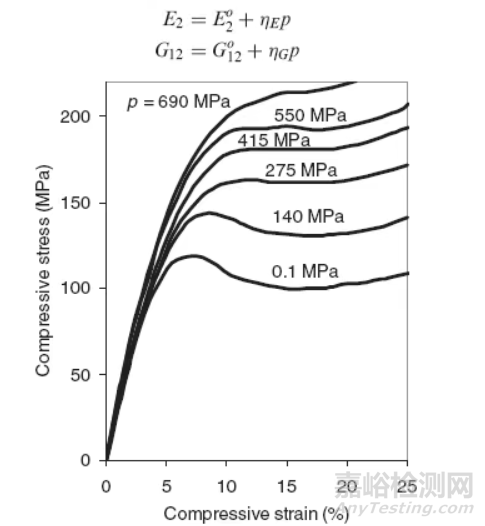

他的理論的第一個特點是考慮了非線性本構關系，復合材料在面內面外剪切以及橫向壓縮時，應力應變曲線是有明顯的非線性特征的。就像下圖所示的。

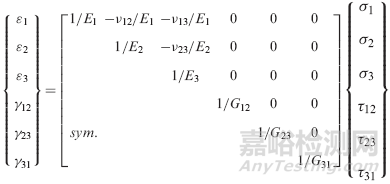

我們通常的工程分析中，結構所能達到的應變水平較低，所以響應可以近似看錯是線性的，這也是為什么我們在有限元軟件中輸入剪切模量的時候把剪切模量G12\G13看作是工程常數的原因，但是在失效分析這種高應變水平下，仍然把剪切模量G12\G13看做常數就不行了。

其中模量是靜水壓力和零靜水壓力狀態下的割線模量的函數，

靜水壓力對材料性能的影響



其中靜水壓力只考慮橫向應力：

零靜水壓力狀態下的割線模量又是應變狀態的函數，而這些都是要考實驗去測量然后做函數擬合的。

等效應變表達式如下：

試驗測得的應力應變試驗點都是離散點，Pinho采用樣條曲線擬合并做了外延插值。



（2）失效理論



Pinho失效理論將復合材料失效模式分為Fibre tensile failure（纖維拉伸失效）、Fibre kinking failure（有翻譯做纖維扭折、纖維扭結的，總之就是沿纖維方向受壓時的破壞模式）以及Matrix failure（基體失效）三類。



纖維拉伸失效：



這種失效模式采用的是最簡單的最大應力準則，XT就是縱向拉伸強度。



基體失效：



基體失效模式判據參照了Puck準則，也是考慮了斷裂面應力及強度，具體表達式如下，

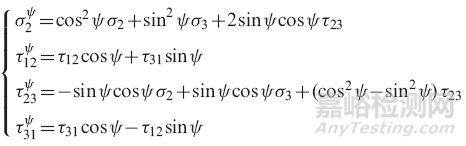

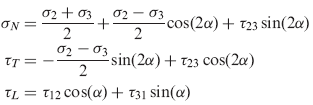

斷面坐標系下的應力求解同Puck理論一樣：



摩擦系數定義如下，51°<a0 <55°，通常取53°，是由大量橫向壓縮試驗測得的斷裂角：



這些都是和Puck理論類似的，主要的區別在于，Pinho在基體失效判斷中采用了原位強度（原位效應）。



原位效應認為復合材料的某些材料強度不能僅僅看作是一種材料性能，更應該是一種結構特性，它是受鋪層厚度以及鋪層的相鄰層影響的，層厚以及相鄰層會改變斷裂力學的邊界條件。再通俗一點講，我們通常力學分析中的強度值（Xt、Xc、Yt、Yc、S等）是由單向板測試得到的，一般認為這些數值就是材料的一種固有屬性了，原位效應則認為這些材料強度是隨著層厚度以及相鄰層屬性而變化的。



上面四幅圖是四種裂紋的原位效應示意圖。（a）裂紋在單向板中；（b）裂紋在薄的外層；（c）裂紋在薄的內嵌層裂紋在厚的內嵌層。

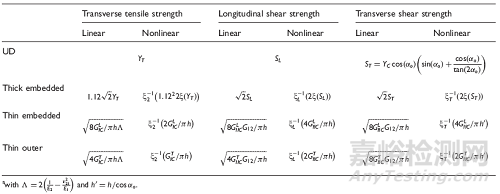

然后根據斷裂力學的理論推導出了四種情況下，幾個強度值的原位強度，列表如下：

然后將原位強度帶入前面所述的基體斷裂公式中進行失效判斷。



纖維壓縮失效（Fibre kinking）：



Pinho理論最大的創新點就在于纖維壓縮失效判斷，纖維壓縮失效判斷一直是一個比較難的問題，很多壓潰、沖擊等問題都不可避免會遇到纖維壓縮失效模式，這種問題往往預測精度奇差，本質上還是因?yàn)槔w維壓縮失效的機理研究的不透徹。

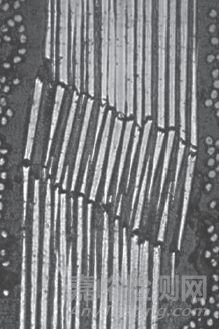

大量的試驗結果表明，纖維壓縮失效后，可以觀察到扭結帶（kink band），形成該扭結帶的原因目前研究的并不是很清晰，一部分研究人員認為，扭結帶在某種程度上是由纖維微屈曲引起的，另一部分研究人員認為扭結帶是由的局部基體開裂引起的。

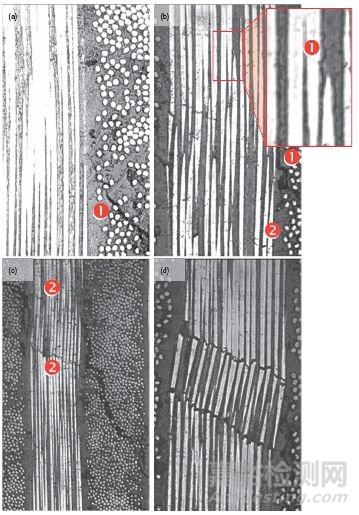

Pinho等人在觀察了T300 / 913扭結帶形成的過程之后，提出了新的扭結帶形成機理：他們認為最早的纖維間基體開裂是由于相鄰層失效以后引入的高剪切應力造成的，另外局部高剪切應力也可能是由于制造缺陷引起的?；w的開裂會進一步推動纖維彎曲，并進一步加劇基體開裂。而 彎曲的纖維最終會由于彎曲應力和壓縮應力的作用而在兩個端頭相繼斷裂，最終形成紐結帶。也就是說扭結帶是由于剪切主導的基體開裂引起的，纖維的微屈曲并不是纖維失效的主導因素。



再進一步的試驗觀察發現，當縱向壓縮比較顯著時，會形成扭結帶，但是當縱向壓縮不是很明顯的時候，剪切主導的基體開裂并不會引起扭結帶，而是形成纖維斷裂（fibre splitting）。

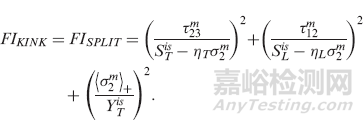

所以Pinho理論中，纖維失效模式是分為Fibre kinking和Fibre splitting兩種子模式的：



也有分開寫得：

這兩種子模式的區分取決于纖維方向的壓縮應力σ1和壓縮強度Xc，當σ1≤-0.5*Xc時，壓縮應力顯著，則發生Fibre kinking的失效模式，當0>σ1≥-0.5*Xc時，壓縮應力不明顯，則發生Fibre splitting失效模式。

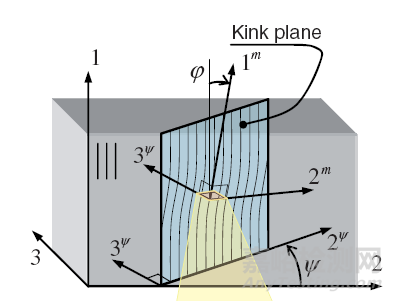

在扭結平面上的應力分量表示如下：

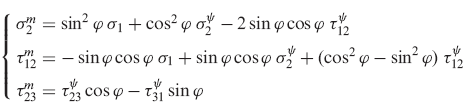

然后再進一步變換到纖維拐折的局部坐標系下：

扭結平面的角度ψ介于[0,180]之間，其求解方法和Puck理論中的斷面角度求解思路相似，均是通過數值算法求得使失效判據達到最大值時候?qū)?yīng)的ψ。



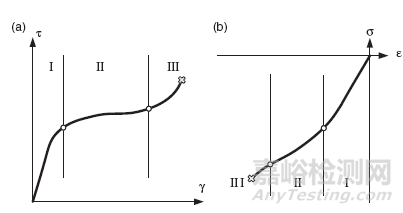

至于偏折角φ，它是由初始偏折角φ0以及剪切應變累加組成的：





sign是符號函數，剪切應變是剪切應力的函數：

φ0則可以通過下式求解，

γ表示應變-應力的函數關系，如果剪切應力應變是線性的，上面公式就成了（本段僅為了小編便于大家理解添加的，并非Pinho原始理論公式）：

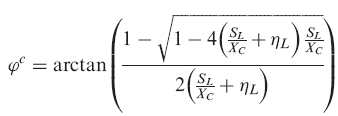

另外，φc可以通過壓縮強度、剪切強度等計算得出



至此，Pinho理論介紹完畢，還是相當繁瑣的。目前該理論的2D判據已集成到Abaqus2019中，LS-DYNA中也已集成，感興趣的可以去體驗，自己寫程序還是有些復雜的。不過，還是之前說過的那句話，目前復合材料失效理論仍處于蓬勃發展的階段，沒有哪種理論能適用于所有工況，即使Pinho理論在WWFE-II中某些工況下預測誤差也是相當大的。
