一、技術理論



1、MOSFET 的基本工作原理

MOSFET 是一種電壓控制型器件，通過在柵極施加電壓來控制源極和漏極之間的電流。

它主要由柵極（G）、源極（S）和漏極（D）組成。

當在柵極和源極之間施加一個正向電壓時，會在柵極下方的半導體表面形成一個導電溝道，使得源極和漏極之間導通。

MOSFET 分為 N 溝道和 P 溝道兩種類型，其工作原理略有不同。



2、MOS符號

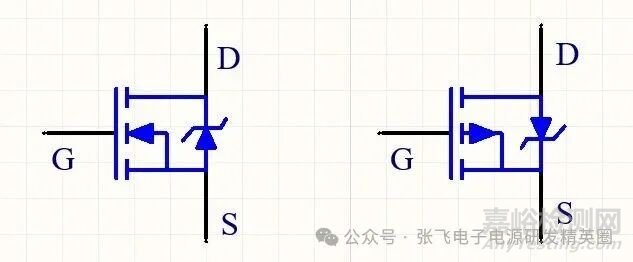

MOS管分為NMOS和PMOS，其組成都是三個引腳，以及一個二極管組成，這個二極管在D和S之間，被稱為體二極管，是MOS的生產工藝所產生的，不可避免，其性能和普通二極管一致，同樣有正向?qū)ǎ聪蚪刂磷饔谩?/span>

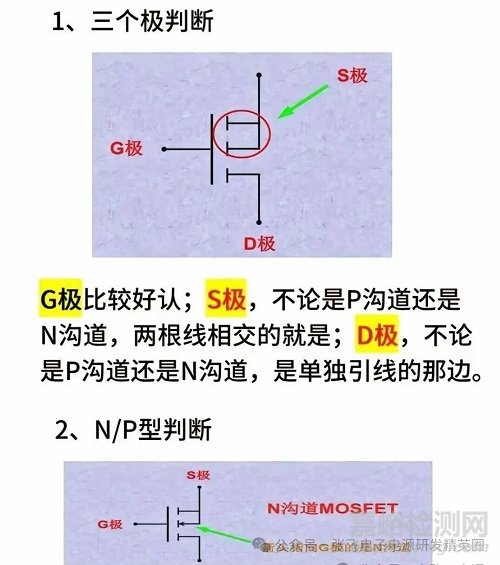

3、怎么辨別引腳極性，以及區別NMOS/PMOS

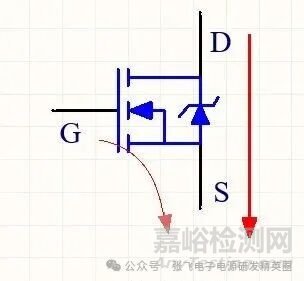

4、NMOS工作原理簡易理解模型



官方說法：通過在柵極G施加電壓來控制源極S和漏極D之間的電流。

解釋：MOS管有一個參數，叫做VGS（th）：G與S之間的閾值電壓。

NMOS是當G與S之間的電壓VGS大于MOS管開啟閾值電壓VGS（th）時，即D和S之間便會導通。

PMOS是當G與S之間的電壓VGS小于MOS管開啟閾值電壓VGS（th）時，即D和S之間便會導通。

示例：

首先講下MOS管的參數，該MOS管參數：

VGS（max）電壓為20V（即G與S之間的安全電壓，超過該值，MOS會損壞）

VGS（th）電壓為5V（即G處電壓高于S處電壓5V時，D與S之間導通）。

現在講下運行過程：

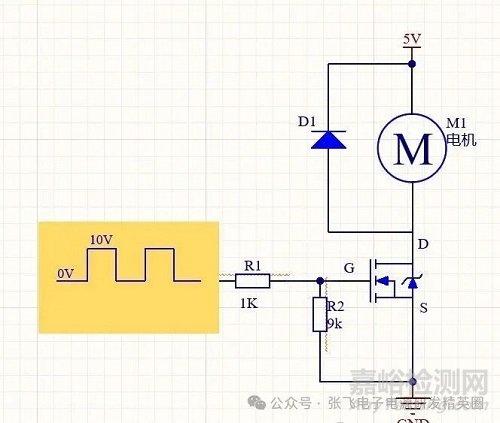

當左側沒有信號接入時：5V電源經過電機到達MOS的D極，而D與S之間存在體二極管（NMOS的體二極管由D至S是反向截至），所以，電機上無電流完整回路，即電機不能工作。

當左側有10V電壓信號傳遞時，G處電壓經過電阻分壓達到9V，而S極電壓始終在0V，從而此時VGS之間電壓已經為9-0=9V，此時9V已經大于VGS（th）的5V導通電壓，所以D與S之間便會導通，此時，5V經過電機，再流過MOS的DS之間，到達地，形成完整回路，電機工作。

當左側信號為0V時，G處電壓為0V，S處電壓為0V，此時VGS電壓為0V，VGS<VGS（th），所以D和S之間無法通道，即MOS管不導通，電機無法工作。



5、MOSFET 的選型參數

漏源極電壓（VDS）：這是 MOSFET 能夠承受的最大漏極D和源極S之間的電壓。在選型時，必須確保 VDS 大于實際應用中的最大工作電壓，以防止器件被擊穿。例如，在一個 12V 電源系統中，如果考慮一定的電壓波動，可能需要選擇 VDS 為 20V 或更高的 MOSFET。

柵源極電壓（VGS）：這是 MOSFET 能夠承受的最大柵極G和源極S之間的電壓，若施加在柵極和源極之間的最大電壓超過該值，MOS會被擊穿，一般來說，范圍都在±20V以內。

柵源極電壓（VGS（th））：這是施加在柵極和源極之間的電壓，用于控制 MOSFET 的導通。不同類型的 MOSFET 具有不同的 VGS 范圍。

連續漏極電流（ID）：這是 MOSFET 在連續工作狀態下能夠承受的最大漏極電流。在選型時，需要根據實際應用中的負載電流來確定 ID 的大小。如果負載電流較大，可能需要選擇 ID 較大的 MOSFET，或者采用多個 MOSFET 并聯的方式來滿足電流要求。

脈沖漏極電流（IDM）：這是 MOSFET 在短時間內能夠承受的最大脈沖電流。在一些應用中，如電機驅動等，可能會出現瞬間的大電流脈沖，此時需要考慮 IDM 的大小，以確保 MOSFET 不會被損壞。

導通內阻（RDS）：在導通狀態下，漏極（D）和源極（S）之間的等效電阻。一般該值都是毫歐級別的，該值越小，代表MOS管性能越優越，它是衡量 MOSFET 性能的一個重要參數。

功耗（P）：MOSFET 在工作過程中會消耗一定的功率，這主要由漏極電流和漏源極電壓決定。功耗過大會導致器件發熱嚴重，甚至損壞。因此，在選型時需要根據實際應用中的功率要求來選擇合適的 MOSFET，并考慮散熱措施。

開通時間和關斷時間：這兩個參數分別表示 MOSFET 從關斷狀態到導通狀態和從導通狀態到關斷狀態所需的時間。在開關電源等高速開關應用中，需要選擇開通時間和關斷時間較短的 MOSFET，以提高系統的效率和響應速度。

上升時間和下降時間：這兩個參數分別表示 MOSFET 漏極電流從 10% 上升到 90% 和從 90% 下降到 10% 所需的時間。同樣，在高速開關應用中，需要選擇上升時間和下降時間較短的 MOSFET。



6、MOSFET 的實例

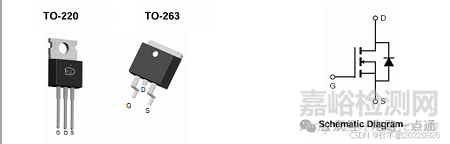

該型號為：NCEP039N10D，在數據手冊中，極限參數如下：

在數據手冊中，一般會有兩個表格，這第一個Absolute Maximum Ratings(絕對最大額定值)記錄了該器件的一些極限參數，超過該值，會損壞器件。

如上：可得

型號	VDS	VGS	ID	ID（100℃）	IDM	PD
NCEP039N10D	100V	±20V	135A	108A	540A	220W

DS之間最大電壓不能超過100V

GS之間壓差不能超過20V（G極不能超過S極20V，同樣S極也不能超過S極20V）

流過DS之間的電流如果需要持續流動的話不能超過135A

如果溫度過高，能持續流過DS之間的電流會下降，在100℃下，能持續流過的電流為108A

瞬間流過DS之間的電流最大為540A

在DS之上的功率不能超過220W

以上大多數是一些安全參數，還有幾個參數，我們要特別關注：

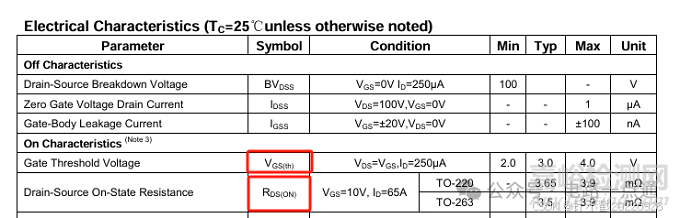

在這里，我們對表格做出補充：

型號	VDS	VGS	ID	IDM	PD	VGS（th）	RDS（on）
NCEP039N10D	100V	±20V	135A	540A	220W	2~4V	3.5~3.9mΩ

口頭解釋：該型號MOS：

當G處電壓高于S處電壓4V時，MOS的D和S之間肯定是導通的。

當DS之間導通時，DS之間的電阻為3~4mΩ

在這里，要說明一下，DS之間導通時，既然DS之間有電阻，那么此時DS之間就會有電壓，假若流過電流是1A，那么DS上此時電壓為1A*3.5mΩ=0.0035V。

得到DS上的電壓，也就可以算出MOS有電流流過時的導通損耗P=IIR=UI=0.0035V*1A=0.0035W。

上述說了MOS導通時的損耗，還有一種損耗是MOS經?？紤]的損耗，就是開關損耗，由于米勒平臺的原因，MOS管在開啟的一瞬間，以及關閉的一瞬間，都會消耗功率。如果MOS管一直處于導通狀態，那么導通損耗是MOS管最主要的損耗來源，但對于高頻開關電路中，需要MOS一直處于開關開關切換的狀態（1s內可切換幾十萬次），這時，開關損耗便成了MOS損耗的主力軍。



7、MOSFET 的面試問題延伸

1、MOS和三極管的區別（一句話介紹）

三極管是電流型器件（BE之間有電流流過，CE導通），MOS是電壓型器件(GS之間有電壓，DS導通)。

2、關于MOSFET的損耗

MOS的損耗主要是來自兩方面，一個是導通損耗，一個是開關損耗。

1、導通損耗

原理:當 MOSFET 處于導通狀態時，電流從漏極流向源極，由于存在導通電阻RDS(on)，根據焦耳定律。P= Id x RDS(on)(其中Ids是漏-源極電流)，會產生功率損耗。這部分損耗主要是由于電流通過導通電阻發熱導致的。

示例:假設一個 MOSFET的Rds(on)= 0.1Ω，通過的電流Ids =5A，那么導通損耗P=IIR=IdsxIdsxRDS(om) =5*5x0.1=2.5W。在電源管理電路(如 DC-DC 轉換器)中，這種導通損耗會降低轉換效率，因?yàn)槟芰恳詿崮艿男问嚼速M(fèi)在 MOSFET 上。

2、開關損耗（米勒平臺原因造成）

原理:在MOSFET的開關過程中(從導通到截止或從截止到導通)，其電壓和電流會同時變化。在這個過程中，瞬時功率P=UxI，由于電壓和電流變化存在重疊時間會產生能量損耗。開關損耗分為開通損耗和關斷損耗。

開通損耗:在MOSFET開通時，漏極-源極電壓VDS開始下降，而漏極電流ID開始上升。在這個過程中，VGS和ID的乘積表示瞬時功率，對這個過程中的瞬時功率進行積分就可以得到開通損耗。例如，在高頻開關電源電路中，由于開關頻率較高，開通損耗在總損耗中所占的比例可能會比較大。

關斷損耗:關斷過程與開通過程類似，只是VDS上升，ID下降。同樣，對關斷過程中的瞬時功率進行積分可以得到關斷損耗。例如，在電機驅動電路中，如果MOSFET的開關速度不夠快，關斷損耗會導致MOSFET溫度升高，影響其可靠性和使用壽命。

上述內容也不一定是要全記住，但最起碼幾個關鍵詞要記住，

1、導通損耗（P=IIR=UI）

2、開關損耗（米勒平臺原因造成）

開通損耗（對瞬時功率P=UI進行積分）

關斷損耗（對瞬時功率P=UI進行積分）
