導語：PCB（印制電路板）雖然不是某種電子元器件，但它是電子產品的“骨架”和“神經系統”，是電子元器件不可或缺的載體。據 Prismark 數據，2023 年全球 PCB 市場規模突破 800 億美元，而失效導致的返修成本占比高達 15%-20%。更嚴峻的是，中國電子標準研究院（CEPREI）統計顯示，69% 的 PCB 失效源于生產制程缺陷，導通失效、分層爆板等四大模式主導了行業故障。
本文將帶您讀懂PCB（硬板）的 “體質” 特性，解析其失效的典型模式與機理，通過真實案例展示失效分析流程，并給出從設計到測試的全鏈條防控方案，為電子設備可靠性筑牢防線。
一、PCB 的結構和特性
PCB是承載電子元器件并實現電氣連接的關鍵載體，其性能由 “結構 - 材料 - 參數” 三大核心維度決定：

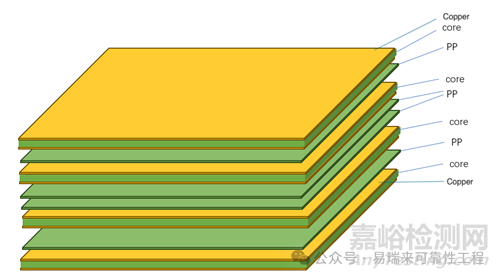

（1）核心結構：多層 “三明治” 架構
基材層：絕緣核心，主流材料為玻璃纖維增強環氧樹脂（FR-4），高端場景采用聚酰亞胺（PI）或陶瓷基板。
銅箔層（Copper）：導電通路，厚度通常為18-70μm，高頻場景需超低輪廓銅箔減少信號損耗。
-- 芯板 :
玻璃纖維布浸漬環氧樹脂等材料后，經過高溫高壓完全固化后成為硬質板材，雙面覆有銅箔形成芯板，主要提供機械支撐和電氣連接的基礎。在多層PCB中，芯板作為核心層，相當于一個“雙面板”，通過層壓工藝與其他層結合。
-- 半固化片（Prepreg，簡稱PP）：
半固化片是一種介于芯板之間的粘結材料，由玻璃纖維布浸漬樹脂（如環氧樹脂）制成，但樹脂處于半固化狀態（未完全硬化）。它在層壓過程中受熱和壓力作用后會熔融并完全固化，起到粘合相鄰芯板或銅箔的作用，同時提供絕緣。半固化片本身不包含銅箔，功能類似于“絕緣夾層”或“膠水”，在壓制后成為永久性的介質層。
阻焊層：綠色防護層（俗稱“綠油”），防止焊盤橋連與銅箔腐蝕，絕緣電阻需≥10¹?Ω；
表面處理層：保護焊盤可焊性，常見工藝有ENIG（化學鍍鎳金）、HASL（熱風整平）等。
（2）制作過程： PCB制作包括200多道工序，最終形成高精度的電路板。
核心步驟包括：
開料：將覆銅板裁切成所需尺寸并打磨邊緣。
內層線路制作：在銅板上覆蓋感光干膜，通過曝光顯影形成線路圖形，再蝕刻掉多余銅箔。
層壓：將內層板與半固化片疊合，通過高溫高壓壓合成多層結構。
鉆孔與孔金屬化：鉆出通孔并進行化學沉銅和電鍍，實現層間電氣連接。
外層線路制作：類似內層工藝，形成外層導電圖形。
阻焊絲?。河∷⒆韬赣湍Ｗo(hù)非焊盤區域并印刷字符標識。
表面處理：進行噴錫、沉金等表面處理提高焊盤可焊性和耐腐蝕性。
成型與檢測：切割外形并進行電測試和光學檢測，確保功能正常。
（2）關鍵性能參數
PCB的性能參數直接決定其適配場景與可靠性，分為基礎物理參數與核心電氣特性參數兩大類：
基礎物理參數
? Tg 值（玻璃化轉變溫度）：基材從剛性變?yōu)槿嵝缘呐R界溫度，低Tg（<130℃）適用于消費電子，高 Tg（≥170℃）適配汽車、航空航天等高溫場景；
? CTE（熱膨脹系數）：Z 軸（厚度方向）CTE 需≤50ppm/℃，否則易引發層間分離；
? 介電常數（Dk）：高頻PCB 要求 Dk≤3.5（如 5G 基站用 PCB），確保信號傳輸穩定，Dk 波動過大會導致阻抗偏差。
核心電氣特性參數
? 絕緣電阻：衡量層間/ 基材絕緣能力的關鍵指標，常態下需≥10¹?Ω（參考 IPC-TM-650 2.6.3.1 標準），潮濕環境（40℃/90% RH）下≥10?Ω，若低于標準易引發 CAF 失效（導電陽極絲）導致層間短路；
? 耐電壓（介損）：表征抗擊穿能力，不同場景要求差異顯著—— 消費電子≥500V AC/1min，工業設備≥1000V AC/1min，航空航天≥2000V AC/1min（依據 IEC 60664-1），耐電壓不足會直接導致絕緣層擊穿燒毀；
? 接觸電阻：主要針對焊盤與元器件引腳的連接部位，標準要求≤50mΩ（參考 IPC-J-STD-001），接觸電阻過大易引發局部發熱，加速焊點老化開裂；
? 阻抗匹配：高頻信號傳輸?shù)暮诵闹笜?biāo)，5G 射頻 PCB 需控制特性阻抗在 50±10%Ω，高速串行總線（如 PCIe 5.0）要求阻抗偏差≤5%，阻抗不匹配會導致信號反射、衰減，引發通信卡頓或數據錯誤。
（3）材料分級與應用匹配
|
應用場景
|
工作溫度范圍（℃）
|
推薦材料
|
Tg 值要求（℃）
|
關鍵電氣參數要求
|
標準依據
|
|
消費電子
|
0~85
|
普通FR-4
|
<130
|
絕緣電阻≥10¹?Ω，耐電壓≥500V AC
|
IPC-2221C
|
|
工業控制
|
-40~105
|
中Tg FR-4
|
130~150
|
絕緣電阻≥10?Ω，耐電壓≥1000V AC
|
IPC-6011A
|
|
汽車發動機艙
|
-40~150
|
高Tg FR-4/PI
|
150~170
|
接觸電阻≤30mΩ，阻抗偏差≤8%
|
AEC-Q100 Grade 0
|
|
航空航天
|
-55~200
|
陶瓷基板/ 高 Tg PI
|
>180
|
耐電壓≥2000V AC，阻抗偏差≤5%
|
JEDEC JESD22
|
二、PCB 的主要失效模式和機理
CEPREI通過長期的案例統計，明確導通失效、可焊性不良、分層爆板、絕緣失效為 PCB 四大失效模式，其機理與電氣參數、物理特性的關聯如下：
（1）導通失效
典型表現：過孔斷裂、導線腐蝕、焊盤脫落。
核心機理：
過孔缺陷：孔徑比（孔徑/ 板厚）<1:8 時，孔壁銅厚不均勻度超 25%，熱循環中脫落率達 47%，同時會導致局部阻抗升高 30% 以上；

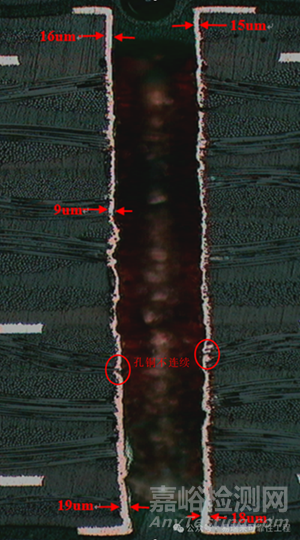

注：依據IPC-6012C孔銅鍍層厚度標準要求內部不得出現不連續鍍銅、厚度滿足最低標準18um
腐蝕失效：鹽霧環境下，孔壁銅層24 小時即出現銹蝕，電流承載能力下降 40%，接觸電阻從≤50mΩ 飆升至數百 mΩ；
焊盤脫落：剝離強度< 0.8N/mm 時，焊接溫度超 260℃易導致脫落，接觸電阻隨之驟增，引發局部過熱（溫度可達 120℃以上）。
（2）可焊性不良
典型表現：焊點虛焊、潤濕面積不足。
核心機理：
表面處理失效：HASL 工藝在 500 次冷熱循環后，焊點拉力降幅達 21.3%，遠超 ENIG 工藝的 7.7%，同時虛焊會使接觸電阻波動范圍擴大至 50-200mΩ；
氧化污染：焊盤氧化層厚度> 0.5μm 時，焊接潤濕角超 90°，無法形成有效連接，即使勉強焊接，接觸電阻也會隨使用時間快速升高。
（3）分層爆板
典型表現：基材與銅箔分離、內層起泡，高溫高濕環境下高發。
核心機理：
Tg 值不匹配：普通 FR-4（Tg=130℃）在 -55~125℃循環 1000 次后，熱變形量達 0.5mm，超出 0.3mm 合格線，層間分離會導致絕緣電阻下降 2-3 個數量級；
吸潮失效：基材含水率> 0.2% 時，焊接高溫導致水汽膨脹，引發層間爆裂（爆板），同時會破壞阻抗連續性，使信號反射率從 <5% 升至>15%。
（4）絕緣失效
典型表現：層間短路、絕緣電阻驟降，常見于高密度PCB。
核心機理：
CAF 失效（導電陽極絲）：潮濕環境下，玻璃纖維與樹脂界面的離子遷移形成導電通路，絕緣電阻從標準要求的 10¹?Ω 降至 10?Ω 以下，同時耐電壓會從 1000V 驟降至 300V 以下；

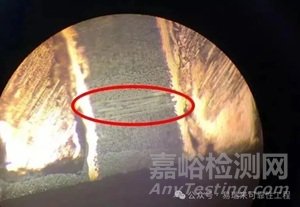

注：紅圈內可見生成的導電陽極絲
綠油缺陷：曝光能量不足導致漏覆，不僅絕緣電阻下降，還會使局部耐電壓從1000V 降至 500V，滿足不了工業設備使用需求，且裸露銅箔易氧化引發二次失效。
實例1：新能源汽車 PCBA 焊點開裂
背景：某車企量產車型BMS（電池管理系統）PCB 出現批量焊點開裂，返修率超 15%，故障車輛表現為續航數據跳變（因接觸電阻不穩定導致信號傳輸異常）。
分析流程：
1）外觀檢查：SEM 觀察到焊點存在微裂紋，沿 IMC（金屬間化合物）層擴展，測量開裂焊點接觸電阻達 85mΩ（標準≤30mΩ）；
2）機理溯源：通過FIB-SEM 分析，發現基材吸濕性超標（含水率 0.35%），焊接時水汽膨脹產生應力，同時基材 Tg 值實測僅 145℃（設計要求 150℃），熱循環中變形量超標；
3）驗證測試：高加速老化（HAST）測試顯示，低吸濕性基材（含水率 <0.1%）+ 高 Tg 組無裂紋產生，接觸電阻穩定在 22-28mΩ。
結論：基材吸濕性與Tg 值不匹配導致失效，優化方案（更換高 Tg 低吸濕性基材）使返修率降低 40%，接觸電阻波動范圍控制在 5% 以內。
實例2：工業 PCBA 內層燒毀
背景：某冶金設備控制板運行3 個月后內層燒毀，現場環境高溫多塵，故障前檢測到絕緣電阻從 10¹?Ω 降至 10?Ω。
分析流程：
1）無損檢測：X-Ray 發現內層導線存在細頸化現象，局部銅箔厚度僅 12μm（設計 18μm）；
2）成分分析：EDS 檢測顯示導線銅純度僅 98.5%（標準≥99.9%），含過量鐵雜質，雜質導致局部電阻升高，通電時功率損耗增加 3 倍；
3）模擬測試：在60℃高溫下加載額定電流，雜質區域溫度超 180℃，引發絕緣層碳化，耐電壓從 1000V 降至 200V，最終擊穿燒毀。
結論：銅箔材質缺陷導致電流集中過熱，更換高純度銅箔（純度≥99.95%）后，絕緣電阻穩定在 10?Ω 以上，故障消除。
實例3：軍用 PCB 導通失效
背景：某雷達設備PCB 過孔頻繁斷路，軍用標準測試中合格率僅 62%，失效過孔阻抗實測達 150Ω（標準 50±10%Ω）。
分析流程：
1）切片分析：過孔孔壁存在空洞，空洞率達8%（標準≤5%），空洞導致電流通路變窄，阻抗急劇升高；
2）工藝追溯：電鍍電流波動±0.3A/dm²，超出 ±0.2A/dm² 的控制范圍，電流不穩定導致孔壁銅層沉積不均勻；
3）整改驗證：穩定電鍍電流后，空洞率降至2%，過孔阻抗控制在 48-52Ω，合格率提升至 98%。
結論：電鍍工藝參數失控導致過孔缺陷，符合69% 制程缺陷致失效的行業規律，優化工藝后電氣參數恢復正常。
四、如何防范 PCB 失效
（1）設計階段：筑牢 “先天防線”
材料精準選型：高溫場景（如汽車ECU）強制選用 Tg≥170℃的高 Tg FR-4，高頻場景（5G 射頻）選用 Dk=3.0-3.5 的基材，參考 IPC-4556A 標準控制鍍層厚度（銅箔≥18μm）；
電氣參數優化：高密度PCB 設計時，預留 10% 阻抗冗余（如要求 50Ω 則設計控制在 48-52Ω），層間間距根據耐電壓需求調整（1000V AC 需間距≥0.2mm）；
過孔與焊盤設計：孔徑比≥1:8，盲埋孔采用激光鉆孔（精度 ±0.025mm），關鍵過孔添加淚滴焊盤，焊盤面積根據接觸電阻要求設計（大電流焊盤面積≥2mm²）；
熱設計強化：功率器件下方設置銅皮散熱區，層間CTE 差異控制在 5ppm/℃以內，避免熱應力導致電氣參數漂移。
（2）制造階段：嚴控 “過程質量”
工藝參數鎖定：ENEPIG 工藝鎳層厚度控制在 3-5μm，金層 0.05-0.1μm（確保接觸電阻穩定），符合 IPC-4556A 要求；
清潔度管控：鉆孔后采用等離子清洗，孔壁銅屑?xì)埩袅?le;5mg/m²（防止短路），電鍍液 Cu²?雜質 < 50ppm（保證銅層純度）；
環境控制：基材存儲濕度≤40%，避免吸潮導致分層，焊接溫度根據 Tg 值設定（高 Tg 基材焊接峰值溫度≤260℃）；
電氣參數抽檢：每批次抽取5% 樣品測試絕緣電阻（常態≥10¹?Ω）、接觸電阻（≤50mΩ），不合格批次全檢。
（3）測試階段：模擬 “極端考驗”
可靠性測試矩陣：
|
應用場景
|
必測項目
|
標準依據
|
合格指標
|
關鍵電氣參數要求
|
|
消費電子
|
-40~85℃冷熱循環
|
JEDEC JESD22-A104F
|
500 次循環電阻變化≤5%
|
絕緣電阻≥10?Ω，接觸電阻≤60mΩ
|
|
汽車電子
|
-40~150℃熱沖擊
|
AEC-Q100 Grade 0
|
1000 次循環無分層、無裂紋
|
阻抗偏差≤8%，耐電壓≥800V AC
|
|
航空航天
|
HAST 1000h 測試
|
IPC-9701
|
無腐蝕、無短路
|
絕緣電阻≥10?Ω，耐電壓≥1500V AC
|
|
工業設備
|
鹽霧測試500h
|
IEC 60068-2-11
|
鍍層無脫落，焊點無虛焊
|
接觸電阻變化≤20%，絕緣電阻≥10?Ω
|
出廠檢驗加碼：采用AOI（自動光學檢測）排查綠油缺陷（防止絕緣失效），X-Ray 檢測過孔空洞率（≤5%），阻抗測試儀逐片驗證高頻 PCB 阻抗（偏差≤10%）。
結語： PCB 失效分析絕非 “事后諸葛亮”，而是貫穿設計、制造、應用全生命周期的質量管控核心。從 CEPREI 統計的 69% 制程缺陷，到 JEDEC 證實的 “失效分析可降故障率 65%-75%”，數據清晰揭示：精準定位失效機理、落實防控措施，是電子設備可靠性的關鍵保障。
隨著 5G、新能源汽車等領域?qū)?PCB 提出更高密度、更極端環境的要求，遵循 IPC、JEDEC 等權威標準，結合先進檢測技術（如 FIB-SEM、工業 CT）的失效分析體系，將成為企業構建質量護城河的核心競爭力。
