本文將詳細講解管路(材質)和接頭(類型)的選擇以及安裝操作方法，這不僅利于死體積的控制，還能夠有效改善目標物的色譜行為。



1，管路的材質

分析型液相色譜系統中，泵后輸液管路接口的外徑一般為1/16英寸(約1.6 mm)，而接頭的內徑也是如此，僅有個別例外，比如某些閥和流通池。最被廣泛應用的管路材料有不銹鋼、PEEK(聚醚醚酮)、PTFE(聚四氟乙烯)，以及其他一些特殊情形下使用的材料：鈦金屬、不銹鋼包覆的PEEK、PEEK包覆的熔融石英等。表1中列舉了這些材料的主要物化特性。

圖1A 不銹鋼管路

圖1B PEEK管路

表1 HPLC常用材料的特點

材料	pH范圍	耐壓 Mpa	優點	缺點	適用
不銹鋼 （SS）	1-14	130	耐壓高； 對弱極性/非極性溶劑耐受性好。	不耐受鹵素離子； 不耐受強酸強堿； 存在游離金屬離子及離子型吸附位點，會對極少數強解離性目標物(比如蛋白)的色譜行為產生負面影響。	滿足絕大多數液相色譜法應用； 采用弱極性或非極性流動相的正相色譜法的首選； 凝膠滲透色譜法的首選； 反相色譜法/反相離子對色譜法的極佳選擇，尤其是UHPLC。
PEEK	0-14	20	對強酸強堿以及其他強極性溶液耐受性好； 不存在針對中強極性以及解離型目標物的活性位點。	耐壓性較差，在UHPLC中只能用在柱后。 對弱極性和非極性溶液耐受性差，如二氯甲烷、四氫呋喃、二甲基亞砜會使其溶脹。	滿足絕大多數液相色譜法應用； 離子色譜的首選； 凝膠過濾色譜法的首選； 反相色譜法/反相離子對色譜法的極佳選擇，尤其適合強解離型目標物。
鈦 (Ti)	1-14	60	兼具不銹鋼與PEEK材質的優點：對液相色譜法中涉及的溶液均能很好地耐受；對弱極性、中強極性以及解離型化合物均具有極好的惰性。	昂貴	不銹鋼管線的極佳補充：對金屬敏感的蛋白質和生物制劑的分析，通常溶劑條件都非常具有挑戰性。另外，生物分子易與表面發生非特異性結合。而鈦管線是這些應用的首選。
不銹鋼包覆的PEEK (內層PEEK，外層不銹鋼)	1-14	60	由于是在PEEK管外壁包覆了不銹鋼材料，該管路耐壓可達600 Bar。因內襯是PEEK材質，故不含金屬，對生物樣品以及容易螯合金屬離子的小分子樣品友好。	昂貴	與PEEK材質適用范圍等同，但耐壓范圍極大擴展，從耐壓角度看，能覆蓋大部分的UHPLC應用。
PEEK 包覆熔融石英	0-10	69	最規則而光滑的內壁，在所有類型管線中能最好地抑制樣品擴散，賦予最好的柱效； 管路內徑最精準； 耐受絕大多數有機試劑； 金屬雜質含量極低，表面化學惰性好，與目標物不存在特異吸附。	pH范圍窄，不耐受較高pH的流動相； 不耐受氫氟酸； 昂貴。	追求最高柱效的應用。
PTFE	0-14	10	耐受強酸強堿； 幾乎不溶于任何有機試劑； 表面光滑。	耐壓低； 易變形。	用做液相色譜系統的廢液管，如泵的purge管路以及檢測器的廢液管；用做柱后衍生的反應管路。



由于耐壓超高，不銹鋼材質的管路是液相色譜系統的首選，也是UHPLC柱前管路的不二選擇。因不銹鋼對非極性、弱極性有機試劑的優良耐受，也是正相色譜法和凝膠滲透色譜法(GPC)的首選。它自身的一個小缺陷就是可被鹵素離子（包括Cl-、Br-、I-）腐蝕，當流路中存在不銹鋼材質時，應避免添加鹵素離子。此外，不銹鋼管路表面不可避免地存在金屬離子以及腐蝕后暴露的活性位點，會影響極少數解離型目標物的色譜行為，譬如多羧基化合物螯合金屬離子后保留減弱導致峰前延、譬如目標物的離子基團在管路活性位點上吸附導致峰拖尾甚至分叉。假如同一條件下測試某解離型化合物，僅有部分液相色譜系統存在峰形異常現象，不銹鋼管路值得被懷疑，此類案例會在后續的專題中具體闡述。這個問題并非無解，采用EDTA-Na2水溶液沖洗系統可有效除去系統中游離的金屬離子。而采用5% ~ 20 %的硝酸水溶液沖洗系統既可以除去游離金屬離子又能鈍化管路(形成惰性的鉻氧化膜)。這兩種方法均能有效解決因不銹鋼管路導致的異常峰形。特別指出：能被不銹鋼管路影響的解離型化合物只是極少數。因不存在極性吸附位點而且無金屬離子，PEEK管路是離子色譜和凝膠過濾色譜系統(GFC)的最佳選擇。而且由于PEEK對中強極性化合物、解離型化合物有優異的惰性，在通用型色譜儀中分析解離型化合物時，它的表現(比如峰形)優于不銹鋼管路。然而PEEK管路的耐壓較低，僅能確保20MPa以內的壓力不漏液（雖然水作流動相時可以耐受40 MPa）。使用5 微米甚至更粗粒徑填料時，PEEK管線可作為通用型色譜儀的良好選擇。當更細粒徑的填料被使用時，由于色譜柱背壓高，PEEK管線僅能在柱后使用。此外，非極性和弱極性溶劑作流動相的正相色譜以及凝膠滲透色譜不建議采用PEEK管線。柱外效應是影響柱效的重要因素，控制死體積范圍內管路的內徑和長度可有效抑制柱外效應，而選擇內壁規則且平滑的管路則能更好地抑制樣品譜帶的層流和紊流，讓柱效進一步提高，而且背壓更低。PEEK 包覆熔融石英的管路是所有管路中規則最平滑的，專為追求超高柱效、高分離度的應用設計。2，接頭以及安裝方式雖然市售的接頭種類樣式繁多，然而大致可分為如下三類：手?jǐn)Q式聚合物材質接頭(2A)、不銹鋼接頭(2B)、可移動的耐超高壓接頭(2C)。

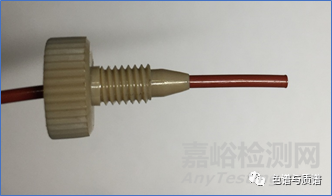

圖2A PEEK接頭（0100-1516）

圖2B 不銹鋼接頭（5062-2418）

圖2C 可移動的耐超高壓接頭

LC或LC-MS系統對接頭最基本的要求是，在工作壓力下能緊密地將管路與接口連接在一起。進一步的要求則是，便于安裝和拆卸。圖3B是液相系統中接口（如色譜柱接口、雙通接口、閥接口以及其他能與管路相連的接口）的截面圖，灰色區域?yàn)楣腆w材料(通常為不銹鋼，個別情形為塑料材質)，淺綠色區域?yàn)榭紫叮靡匀菁{接頭和管路，容納管路的區域內徑為1/16英寸，長度則因品牌而異。圖3A則是套在管路與接頭，接頭可以是圖2中的任意一種，韌環區域的內徑為1/16英寸；管路可以是任意材質，管路外徑為1/16英寸，管路恰好可以穿過接頭并伸出一部分長度。

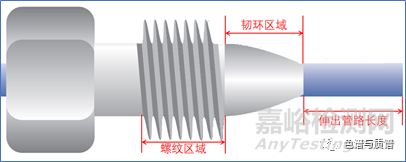

圖3A 套在管路上的接頭

圖3B 液相系統中接口的剖面圖

 連接的一般方法是，將套有接頭的管路插到接口的底部，保證管路的切面緊貼接口底部。然后旋轉螺絲，讓螺絲和韌環向接口內部靠近，當韌環的外表面與接口中韌環區域的內表面接觸，旋轉螺絲時的阻力開始變大，適當擰緊螺絲擠壓韌環(可借助工具)，一方面擠壓會使韌環外表面與接口韌環區域的內表面緊密接觸，確保高壓流動相下不發生泄露；另一方面韌環的尖端因擠壓而縮小，能夠緊緊地箍住管路，避免漏液并確保流動相的高壓不會把管路從接頭中擠出，而始終與接口底部緊貼。由此可以看出，韌環是確保管路不移動、流動相不泄露的關鍵。2.1 PEEK接頭一直以來，PEEK接頭深受HPLC用戶喜愛，這主要是因?yàn)樗阌诎惭b與拆卸，而且它通常不會將管路抱死。在HPLC系統中，PEEK接頭一般只用在色譜柱入口及其后，可用于連接各種材質的管路。圖4A-4D是PEEK接頭連接的詳細操作。

圖4A 將內徑為1/16英寸的管路穿過PEEK接頭中間的孔，伸出長度大約5-10 mm (因?yàn)椴煌放飘a(chǎn)品接口內部用于容納管路的長度有差異，所以此處伸出長度最好長一些)

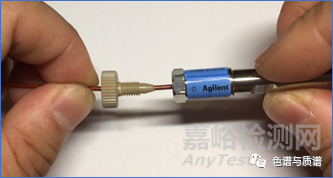

圖4B 將套有接頭的管路插入接口，并確保管路伸到接口底部，然后將接頭推向接口

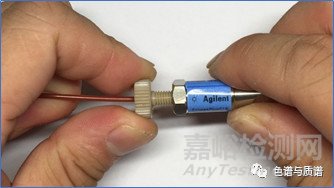

圖4C 旋轉PEEK接頭，假如連接的是雙通/色譜柱，也可以旋轉后者。擰緊接頭的過程中左手的其他三根手指夾住管路，使管路緊緊地頂住接口底部，避免產生死體積。假設接口是固定在儀器上的(比如流通池)，那么就可以左手捏住管路使其緊緊頂住接口底部，右手旋轉接頭。手?jǐn)Q接頭至管路無法轉動。



圖4D PEEK接頭與色譜柱擰緊后的狀態

當PEEK接頭被使用，無論使用何種材質的管路，接頭與管路均不會抱死，拆下接頭后，接頭能夠在管路上滑動，連接不同深度的色譜柱接口時均能確保管路截面與色譜柱間沒有空隙。然而PEEK接頭耐壓能力不強，僅能保證20 MPa以內不漏液，超出這個壓力就得視操作者的手勁兒了。超壓的現象是，管路被高壓流動相從接頭的韌環區域擠出，流動相從接頭的孔中而非螺紋處滲出。      當PEEK接頭與PEEK管路被使用，因二者均易于發生形變，擰緊接頭的過程中，接頭的韌環區域會因擠壓而縮小，繼而將韌環尖部套著的管路壓細，這種輕微的擠壓對于耐受更高的壓力是有好處的，拆卸后PEEK接頭仍能在管路上滑動。然而多次安裝拆卸后，韌環和管路均明顯變細(如圖4E)，此時接頭很可能會抱死在管路上，既不能在管路上滑動也不能旋轉。這雖然能稍稍增大PEEK接頭的耐壓，但管路從接頭上伸出的長度就無法改變，無法適用于其他深度的色譜柱接口。此外，管路外徑變細后內徑也相應變細，更容易堵塞。綜合考量下，遇到此種情形，應將管路變形的區域切掉并使用新接頭。PEEK接頭與不銹鋼材質管路配合使用時，則基本不會發生形變，多次使用均能完好無損，然而耐壓甚至低于PEEK接頭+PEEK管路的組合。

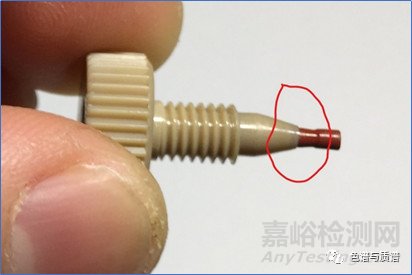

圖4E 多次使用后PEEK管路的形變

2.2 不銹鋼接頭不銹鋼接頭與不銹鋼管路配合使用時，可以耐受不低于130 MPa的壓強，是液相色譜系統的極佳選擇。圖5A-5F是不銹鋼接頭與接口的連接方式。

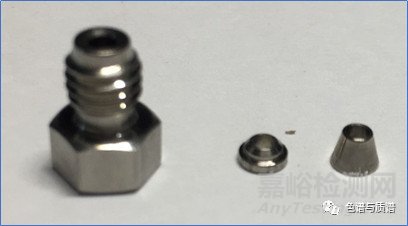

圖5A 一套不銹鋼接頭包含螺絲(左)、支撐環(支撐環)、韌環。三者均能允許外徑為1/16英寸的管路穿過。

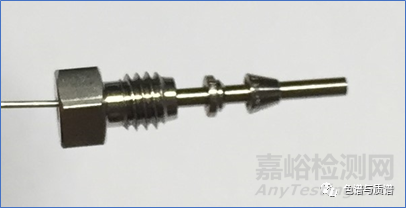

圖5B 不銹鋼接頭在管路上的擺放順序。螺絲靠里、支撐環居中、韌環在外。

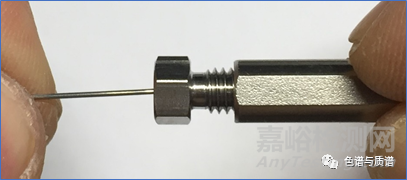

圖5C 將套有接頭的管路插入接口，并確保管路伸到接口底部，然后將接頭推向接口。

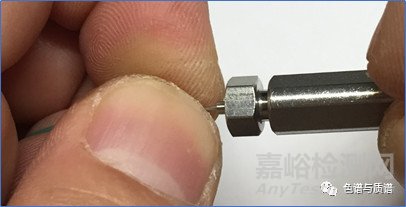

圖5D 手?jǐn)Q接頭，假如連接的是雙通/色譜柱，也可以旋轉后者。擰緊接頭的過程中左手的其他三根手指夾住管路，使管路緊緊地頂住接口底部，避免產生死體積。假設接口是固定在儀器上的（比如閥、柱溫箱熱交換器），那么就可以左手捏住管路使其緊緊頂住接口底部，右手旋轉接頭。

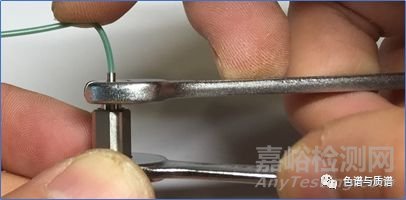

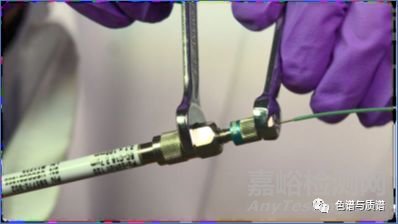

圖5E 手?jǐn)Q緊后，金屬接頭并不能牢固地抱住管路，還需扳手緊固。接頭一端使用1/4英寸扳手，接口一端視情況而定，如果接口一端是牢固不動的則可以不用扳手。扳手?jǐn)Q緊的過程中，手指輕壓管路，確保管路接觸到接口底部。在手?jǐn)Q緊的狀態下，用扳手再擰約1/2圈即可（或者使用1.5 – 3 N*M的扭力扳手）。

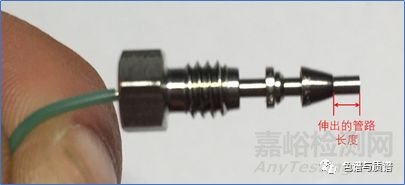

圖5F 將接頭從管路拆下來后可以發現，韌環在支撐環和接口的擠壓下已經固定在管路上，而螺絲可以活動，支撐環一般也是可以活動的，假如支撐環緊貼韌環不可活動，那么這次固定力氣或許過大了，如上圖。紅色箭頭區域?yàn)楣苈飞斐龅拈L度，與接口內部深度有關。韌環固定好以后，下次往接口連接時就不必?fù)?dān)心管路伸出長度了，但一定要先手?jǐn)Q緊后再用扳手固定。

不銹鋼接頭+不銹鋼管路的組合因其無與倫比的耐壓性非常適合HPLC系統的柱前連接，比如泵-壓力傳感器-混合器-進樣器-柱溫箱熱交換器之間，而且在這些區域安裝好以后基本不需要再次拆裝，不銹鋼接頭的不易操作性可以被忽略。與PEEK接頭相比，用這種接頭連接色譜柱則顯得不太便利。尤其需要注意的是，由于不同廠家的色譜柱接口深度不一樣，固定好的接頭不能同時滿足接口深度不同的兩款色譜柱。當伸出的管路太長（如圖6A），接頭擰緊后，韌環的外表面不能緊貼接口內部，流動相會泄露。如果繼續用力擰緊螺絲，韌環會被繼續往里擠壓，最終達到密封，然而接頭就不再適合接口較深的色譜柱了。當伸出的管路長度不夠（如圖6B），管路與接口底部會形成直徑達1/16英寸的空腔，這個空腔會造成色譜峰的展寬，危害柱效。假如堅持使用不銹鋼連接色譜柱，最好為每一個品牌的色譜柱準備一根做好接頭的管路。

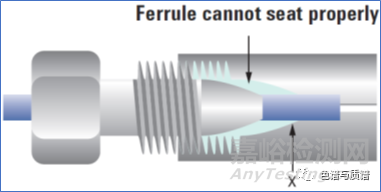

圖6A 管路伸出過長時內部的情況。

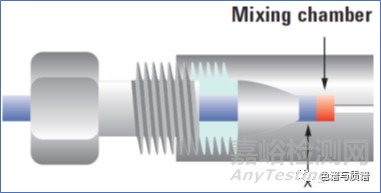

圖6B 管路伸出長度不足時內部的情況。

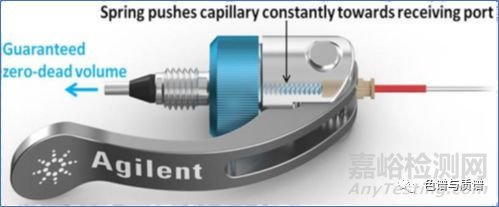

2.3 適用于色譜柱入口的可移動接頭圖7A為quick connect接頭，它包含外徑為1/16英寸的管線。管線組件（圖7B）是特制的：管路套管長度為21mm，套管后有一根彈簧和一個PEEK適配頭。適配頭卡在鎖扣上，它支撐彈簧頂著管路套管，使管路始終伸出較長的長度，擰接頭的時候不必操心管路夠不到接口底部。用于密封的墊圈為聚酰亞胺+石墨材質，耐磨及抗形變特性較好，擰緊接頭后，扳下壓桿，密封墊會有足夠的力氣抱住管路但又不至于抱死在管路上。該接頭適用于連接許多品牌的色譜柱，耐受超高壓并帶來零死體積。

圖7A Quick Connect接頭

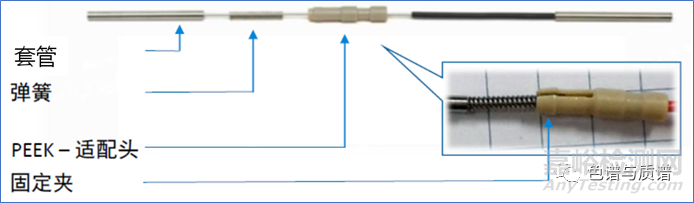

圖7B Quick Connect接頭的管線組件

下面是Quick Connect接頭的連接操作：

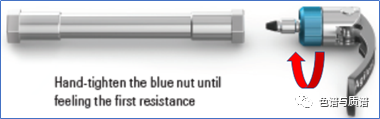

步驟一，讓壓桿垂直于接頭，手?jǐn)Q藍色螺帽，當遇到阻力應停止旋轉。

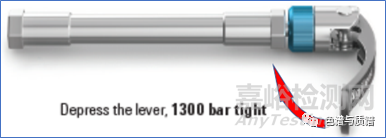

步驟二，按下壓桿，密封墊受壓繼而緊緊抱住管路，可耐受1300 Bar。

特別注意：手?jǐn)Q藍色螺帽時，當遇到阻力務必停止旋轉，否則會導致密封圈卡死管路套管，導致管路套管伸出的長度不可變。正常時，手按伸出來的管路，能感受到彈力，不按時管路伸出來的距離較長。

拆接頭的順序是：抬起壓桿，然后擰松藍色螺帽。圖7C是名為quick turn的另一款接頭。該接頭體積更小，內部有彈簧和卡扣，用以頂住管路套管，使其以較長的長度伸出接頭。因quick turn內部有彈簧和卡扣，不銹鋼管路上無需配備彈簧和卡扣，但這根不銹鋼管路的套管長度要求為21 mm（如圖7D）。

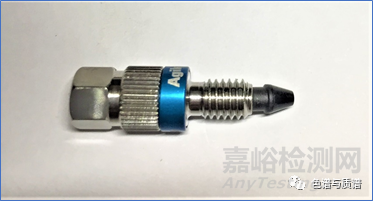

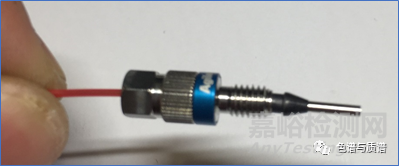

圖7C Quick Turn接頭

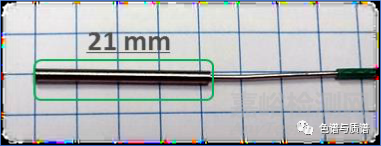

圖7D 與quick Turn接頭匹配的不銹鋼管路的配管長度。下面（圖8A-8C）是Quick Turn接頭的安裝方法：



圖8A 將不銹鋼管路穿過接頭。因?yàn)閮?nèi)部有卡扣和彈簧，穿的過程會遇到輕微阻力，用力頂過去即可。當管路套管露出較長時，往回輕拉管路，如果能感受到彈力，表明管路安裝到位。如果想拆下管路，稍用力往回拉管路即可。如果管路未伸出或伸出長度較短，連接色譜柱可能會漏液。

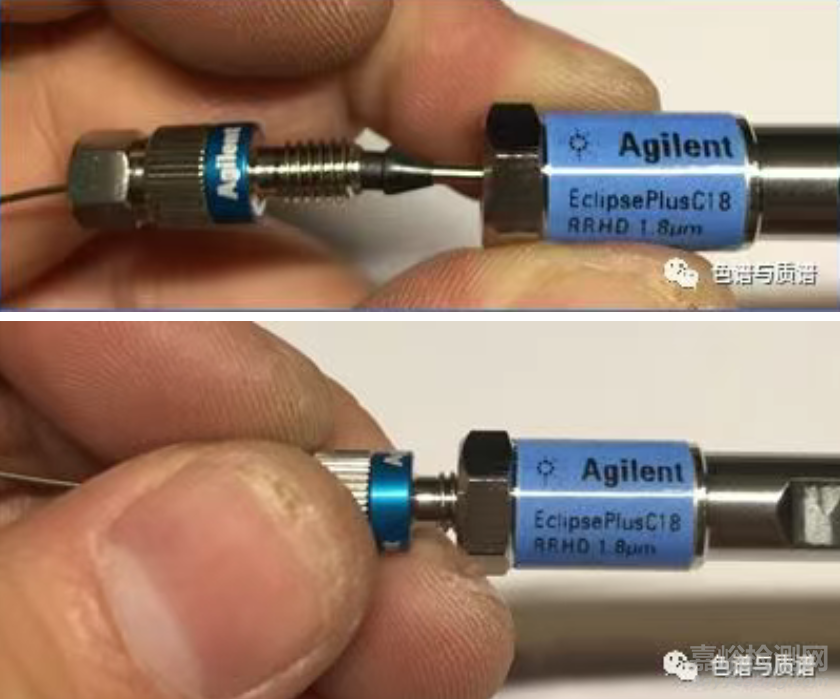

圖8B 將帶有管線的接頭插入色譜柱接口。旋轉接頭或色譜柱均可，手?jǐn)Q至緊密。此時，可耐受600 Bar的壓力，滿足絕大多數應用。



圖8C 在手?jǐn)Q緊的基礎上用扳手旋緊90度，可耐受1300 Bar的壓力特別注意：在手?jǐn)Q緊基礎上，用扳手旋緊務必不要超過180度，否則會導致黑色的密封圈抱死管路套管，附1 如何獲得一根切口平齊的PEEK管線？當PEEK管線末端被擠壓變形時（如圖4E），或者更換一根堵塞的PEEK管線時，均需要對PEEK管線進行切割。切口平齊是控制死體積的關鍵。下面的操作是筆者能想到的最好的方法：

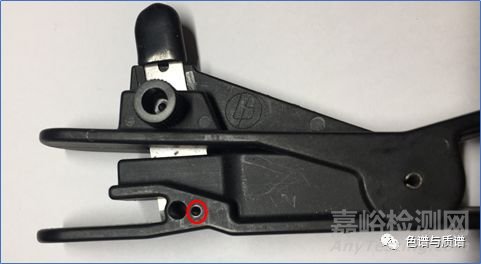

圖9A 切管器（8710-1930）。將鍘刀抬起，然后將1/16英寸外徑的PEEK管線穿過紅圈標識的小孔。伸過足夠的長度后輕放鍘刀，鍘刀和底座將管線夾住。



圖9B 單手捏住管線，另一只手旋轉切管器，鍘刀就會圍繞管線進行由外而內地切割。旋轉數圈，管線即被切斷。

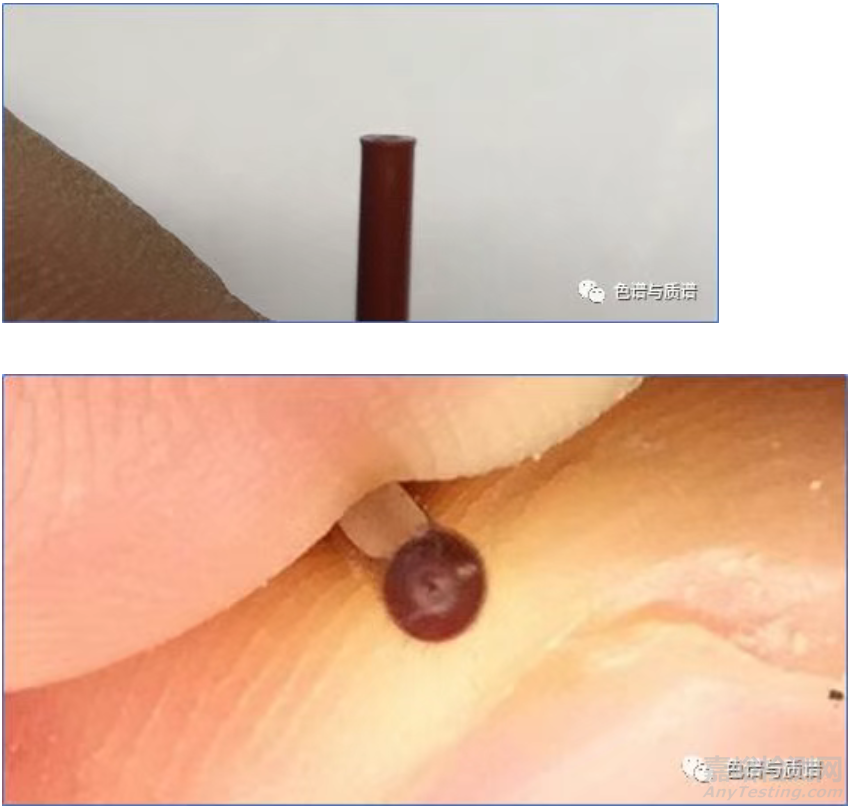

圖9C 切口平整光滑的PEEK管路。

附2 Quick Connect接頭及其配件。

1. QuickConnect接頭組件（含接頭、管路組件以及管路另一端的不銹鋼接頭，適用于初次購買使用）

規格	部件號
不銹鋼，0.075  x 105 mm	5067-5961
不銹鋼，0.075  x 150 mm	5067-6163
不銹鋼，0.075  x 220 mm	5067-6164
不銹鋼，0.075  x 280 mm	5067-6165
不銹鋼，0.12  x 105 mm	5067-5957
不銹鋼，0.12  x 150 mm	5067-5958
不銹鋼，0.12  x 220 mm	5067-5959
不銹鋼，0.12  x 280 mm	5067-5960
不銹鋼，0.17  x 105 mm	5067-6166
不銹鋼，0.17  x 150 mm	5067-6167
不銹鋼，0.17  x 220 mm	5067-6168
不銹鋼，0.17  x 280 mm	5067-6169

選擇原則：色譜柱內徑為4.6mm時，建議購買內徑為0.17mm的；色譜柱內徑為3.0mm/2.1 mm時，一般建議購買內徑為0.12mm的。



2. QuickConnect接頭配件（適用于維修接頭組件）

Quick Connect 快速連接液相色譜接頭 （不含管路組件和密封圈）	5067-5965
前密封墊圈	5043-0924

用于Quick Connect接頭的管路組件（一根不銹鋼管路，上面套有彈簧和卡扣）

不銹鋼，0.075  x 105 mm	5500-1174
不銹鋼，0.075  x 150 mm	5500-1175
不銹鋼，0.075  x 220 mm	5500-1176
不銹鋼，0.075  x 250 mm	5500-1177
不銹鋼，0.075  x 280 mm	5500-1178
不銹鋼，0.12  x 105 mm	5500-1173
不銹鋼，0.12  x 150 mm	5500-1172
不銹鋼，0.12  x 220 mm	5500-1171
不銹鋼，0.12  x 280 mm	5500-1170
不銹鋼，0.12  x 400 mm	5500-1179
不銹鋼，0.12  x 500 mm	5500-1180
不銹鋼，0.17  x 105 mm	5500-1181
不銹鋼，0.17  x 150 mm	5500-1182
不銹鋼，0.17  x 220 mm	5500-1183
不銹鋼，0.17  x 280 mm	5500-1230
不銹鋼，0.17  x 500 mm	5500-1231

當原接頭的管路發生折斷時，建議從上面的表格中選擇對應的管路，同時購買一個密封圈。當原接頭的管路被密封圈抱死需要維修時，建議購買相應規格管路和一個密封圈。附3 quick turn接頭及其配件

Quick Turn LC 接頭（含密封圈，不帶管路）	5067-5966
前密封墊圈	5043-0924

與Quick Turn接頭匹配的不銹鋼管路（配管長度21 mm）

不銹鋼，0.075  x 105 mm，帶長套管	5500-1198
不銹鋼，0.075  x 150 mm，帶長套管	5500-1232
不銹鋼，0.12  x 105 mm，帶長套管	5500-1188
不銹鋼，0.12  x 150 mm，帶長套管	5500-1189
不銹鋼，0.12  x 180 mm，帶長套管	5500-1233
不銹鋼，0.12  x 200 mm，帶長套管	5500-1190
不銹鋼，0.12  x 280 mm，帶長套管	5500-1191
不銹鋼，0.12  x 500 mm，帶長套管	5500-1192
不銹鋼，0.17  x 105 mm，帶長套管	5500-1193
不銹鋼，0.17  x 150 mm，帶長套管	5500-1194
不銹鋼，0.17  x 180 mm，帶長套管	5500-1234
不銹鋼，0.17  x 200 mm，帶長套管	5500-1195
不銹鋼，0.17  x 280 mm，帶長套管	5500-1196
不銹鋼，0.17  x 380 mm，帶長套管	5500-1235
不銹鋼，0.17  x 400 mm，帶長套管	5500-1236
不銹鋼，0.17  x 500 mm，帶長套管	5500-1197
不銹鋼，0.17  x 700 mm，帶長套管	5500-1237

選購選擇：初次購買，選購一個Quick Turn LC 接頭（5067-5966）和一根相應的管路，管路規格則依據“色譜柱內徑為4.6 mm時，內徑為0.17 mm；色譜柱內徑為3.0 mm/2.1 mm時，內徑為0.12 mm“。當接頭密封圈抱死管路時，請購買一個密封圈（5043-0924）和一根相應管路。當管路折斷時，只需購買一根相應管路。

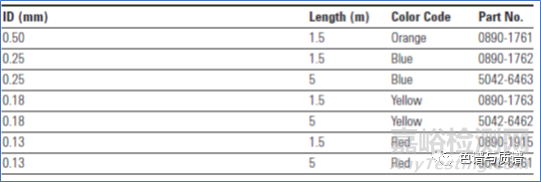

附4 PEEK管路



結語

本文后，筆者將不再專門討論關于死體積的話題。隨后將以系列文章的方式，介紹液相液質的化學原理及相關解決方案的開發思路。但愿能寫成一個波瀾壯闊的優秀專題。
