在電子設備中，晶體諧振器（簡稱晶體）如同數字電路的“心臟”，提供穩定、精確的時鐘信號。然而，要讓這顆“心臟”可靠地跳動，并非簡單地將晶體接入電路即可。它需要精妙的振蕩電路配合，并關注一系列關鍵參數。本文將深入淺出地解析晶體的工作原理、核心參數，以及工程師在可靠性應用中必須關注的設計要點。

一、晶振是如何“跳動”的？——典型工作原理

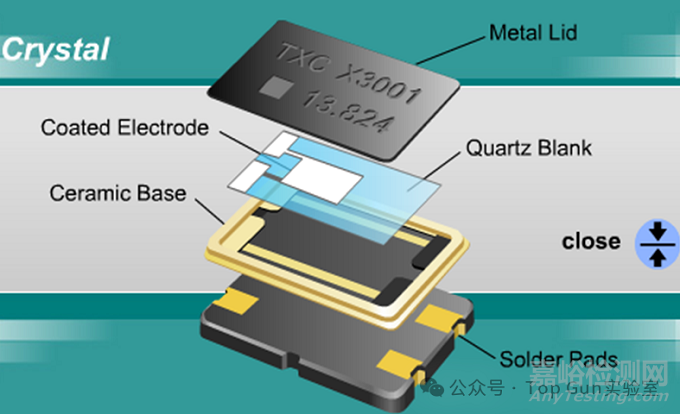

晶體諧振器本身是一個無源器件，它需要配合外部的振蕩電路才能產生持續的電信號。這與晶體振蕩器（有源器件，內部已集成振蕩電路）是本質區別。

1. 振蕩的三大條件

要實現可靠的持續振蕩，電路設計必須滿足以下三個核心條件：

2. 典型外圍電路解析

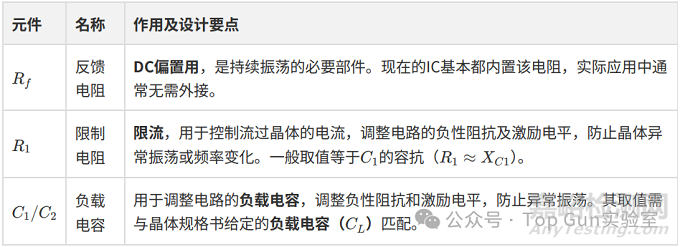

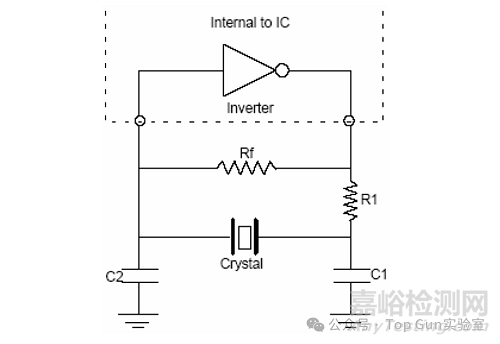

振蕩電路通常由放大電路、正反饋網絡、選頻網絡（即晶體）和穩幅電路組成。在現代設計中，放大電路和正反饋網絡通常已集成在主IC內部。因此，晶體外圍電路的設計重點在于穩幅電路，以確保安全振蕩和頻率偏差符合要求。

二、掌握核心指標——晶體諧振器主要參數解析

理解晶體的核心參數是進行電路設計的基礎。以下是幾個最重要的參數：

激勵功率（DL）：不可忽視的“能量”

激勵功率是維持晶體正常起振和穩定振蕩所需的能量。設計時必須嚴格控制：

• 激勵功率過小：可能導致晶體無法起振，或信號雜音比變小，影響短期穩定度。

• 激勵功率過大：會導致石英晶片因機械形變超過彈性限度而引起永久性的頻率變化，甚至可能導致晶片碎裂而停振。

    規格書通常記載的是最大激勵功率。不同模式的晶體最大激勵功率參考值如下：

使用者可通過調節限制電阻R1和負載電容C1/C2的值來調節實際的激勵功率。

三、可靠性設計的“生命線”——負性阻抗（-R）

    負性阻抗（-R）不是晶體的規格參數，卻是振蕩電路設計中最重要的性能指標之一。

1. 負性阻抗的概念

    晶體的等效電路中存在一個振動摩擦損耗電阻R（即ESR），它會消耗振蕩電路的能量。如果能量耗盡，晶體就會停止振蕩。負性阻抗（-R）來源于振蕩電路中的放大電路，它是一個能量源。當這個能量源（-R）大于振蕩電路的損耗（ESR）時，回路才能維持穩定振蕩。

2. 核心要求：-R必須足夠大

    為了確保晶體電路能夠安全起振和穩定振蕩，負性阻抗必須滿足以下條件：

-R≥3~10倍的ESR

•低于3倍：可能導致晶體不起振、振蕩不穩定或啟動時間延長。

•5倍以上：是業界普遍推薦的安全設計裕量，通常消費類≥3倍，工控類≥5倍，汽車電子≥10倍。

注意：當線路負載電容值增大或頻率往高頻方向偏時，負性阻抗會變小，因此在設計時需要留足裕量。

四、工程師必看——負載電容（CL）的精細化設計

    負載電容的匹配性直接決定了晶體電路的頻率精度。只有當電路的負載電容與晶體規格書指定的CL一致時，時鐘信號的頻率才能與標稱值一致。

1. 負載電容的計算

    電路中的實際負載電容CL_actual由外接電容C1、C2和寄生電容Cs共同決定：

其中：

•Cs：包含IC內部雜散容值、PCB布線間的電容量、板層間的寄生電容等。一般典型值取 5pF。

•C1/C2：用于調整電路的負載電容。

2. CL選擇的三個關鍵點

在實際應用中，負載電容的選用需要注意以下三點：

• 電容要求：C1和C2的值一般要求相等，且要求使用溫度特性好的電容（如NPO材質），以保證頻率穩定。

• 精度要求：C1和C2的取值精度要求在10%以?xún)?nèi)。

• 調試標準：C1和C2的調試取值，應以已知頻偏的晶體部品為參考，而非晶體規格書中的標稱頻率。換言之，取值判斷標準是以所得頻率靠近已知頻偏為佳，而非靠近規格值的0ppm為佳。

3. 頻率偏差與CL的關系

• 當 CL_actual大于規格書的CL值時，晶體頻率小于標稱頻率。

• 當 CL_actual 小于規格書的CL值時，晶體頻率大于標稱頻率。

    因此，即使標稱頻率相同的晶體，如果它們的負載電容CL不同，也不能貿然互換，否則會導致時鐘頻率偏差過大。

總結

    晶體諧振器的可靠性設計是一個系統工程，它要求工程師不僅要關注晶體本身的參數，更要關注外部振蕩電路的性能。通過精確控制負載電容來保證頻率精度，通過確保負性阻抗的裕量來保證起振穩定性，并通過調節激勵功率來保證晶體的長期可靠性。
