今天，再次聊一聊不同導管中的PTFE內襯的應用及其設計選擇。

抗折鞘管、調彎管、微導管，且允許我統稱為導管。

大的，小的，長的，短的，帶變徑的，變硬度的，帶調彎的，帶多腔的，等等。

這些導管，多數離不開PTFE這個材料，常作為內襯使用，英文名一般叫做ptfe liner。

為什么能夠廣泛應用，仍然是歸結于PTFE的特性。

極低的摩擦系數，可以提供極佳的管腔潤滑性，極大地減少操作阻力，還能通過自身剛度增強導管的扭矩傳遞性能。

具體的應用，如前面提到的心血管介入導管，神經血管導管等，均常采用PTFE內襯來作為光滑的內腔通道，以實現精準、高效的操作。

對于復雜的，如多腔導管、可調彎導管，通常又會給每個導絲或通道單獨設計PTFE內襯。

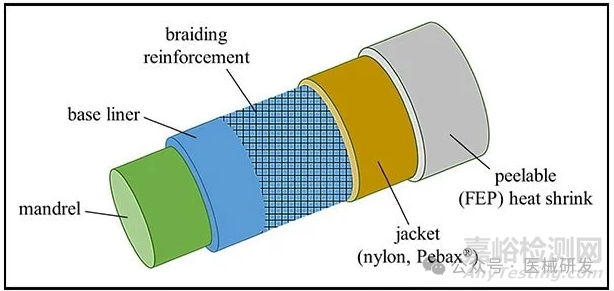

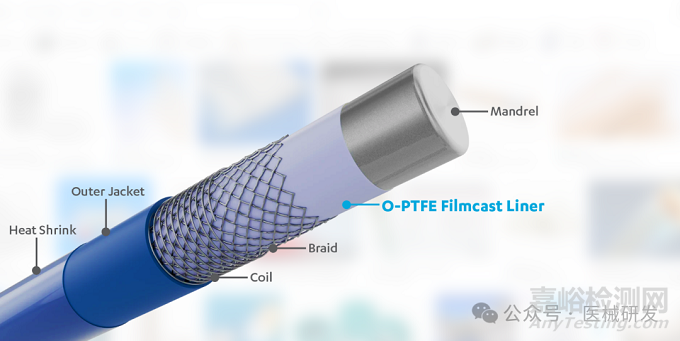

做心內相關產品，如果涉及導管類材料，我想應該都設計過鞘管吧，通常是三層結構，最外層，PEBAX等；中間層不銹鋼，彈簧形式或編織形式；最里層，就是本次要分享的PTFE liner了。

這個PTFE liner，一般非常薄，0.02~0.08，這應該是最常用的厚度范圍。

ps：很多時候，通常采用英寸表示，這時需要注意換算，1"=25.4mm。

ps：某供應商的產品冊子顯示，壁厚最薄可達到0.01mm。

接下來，分享壁厚與性能之間的平衡關系，常見的影響，無外乎是柔順性、推送性、扭控性、耐壓強度以及前篇有提到的粘接性能。

柔順性：壁厚越厚，管道剛度顯著增加，柔韌性固然隨之而降，這樣，就更難通過狹窄曲折的路徑，可能導致卡滯或沖擊血管壁。因此，在需要極高柔順性的微導管或腦血管的導管中，往往選擇超薄壁厚的內襯。

推送性：壁厚越厚，自然受力時形變量越小，推進能夠更有效。然而，也卻是存在可能導致難以裝配或感覺過于生硬，因此，需要在靈活與推送之間權衡。

扭控性：壁厚增加會讓內襯更抗扭，提升扭矩傳遞效率，減少導管回旋時出現延遲或滯后。

耐壓強度：壁厚越大，內襯截面積越大，可承受的徑向壓力和外部沖擊力也更高。厚壁內襯提供更強的結構支撐，可防止在負壓或外部擠壓下塌陷。在更大鞘管需要承受較高內外壓的應用中，會設計相對較厚的內襯來保證穩定性。

粘接性能：PTFE本身極難粘接，增加壁厚其實并不能改變其本質。但為了更好的粘接性能，無論厚薄，都需要進行額外的處理。但一般來說，更薄的內襯更易被均勻覆蓋。

因此，PTFE liner壁厚的選擇，是柔順性、推送性、扭控性和耐壓強度之間的權衡。

需求是操作靈活，則盡可能選擇超薄內襯；如果是需求支撐高負荷或大尺寸，就可適當?shù)卦黾觾?nèi)襯，以達到更高的結構強度。

接下來，簡單分享幾類導管的設計偏好

微導管：如冠脈、神經血管或射頻消融導管，強調微小外徑和極高的靈活性。這類導管通常采用超薄的PTEF內襯，如~0.02mm；超薄內襯尺寸確實讓導管整體更細，內腔尺寸更大，同時保持腔內光滑，有利于導絲、球囊或支架的順利通過。但是微導管也需要足夠的韌性，否則極易出現折彎坍塌，這時需要設計高屈服強度或特殊結構（如單向拉伸向?qū)Ыz）來補償。

更大尺寸的導引鞘：用于穿刺后穩定血管通路、輸送大型支架或醫療器械的鞘管，對壁厚要求相對較高。鞘管內襯除了提供低摩擦和耐化學性外，還需有較強的抗折和抗壓能力。這類內襯壁厚通常在0.05-0.1，甚至?xí)?，有些供?yīng)商可提供0.12~0.15壁厚的內襯；某型號的撕裂鞘也是強調了PTFE層的高度耐折、易插入性；總的來說，大徑鞘管偏向穩固性設計，內襯相對偏厚。

可調彎導管：一些射頻導管、可調節頸動脈鞘等，需要實現彎曲/折疊功能。這類導管在內襯選材上要兼顧導引通道的靈活度與內層結構的穩定性。因此，這類導管的設計壁厚，相對居中：既要足夠薄以便沿彎曲節段伸縮，又要夠厚以支撐彎折時的剪切力。

其他用途的導管：如神經外科微導管、心臟用鞘等場景，都會根據目標血管和器械的差異進行壁厚的微調。通常原則是導管盡可能薄以增加內腔尺寸和柔順性，而鞘管及結構導管則相對厚以提升強度和抗擠壓能力。

以上是基于一些實踐經驗總結而來，在具體的實踐應用中，雖有一般參考，但往往需要通過多次的測試與評估，才能真正找到最佳的厚度平衡。

當然，PTFEliner僅僅是導管性能的影響因素之一，金屬編織層的設計，厚度、密度、結構形式，以及外層包覆用材料及其壁厚、硬度的選擇，對于導管設計來說，是一個綜合的選擇。
