集成電路制造工藝之CMP技術

嘉峪檢測網        2025-12-24 10:00

一.CMP平坦化的工藝原理

CMP原理包含兩個方面:

1.化學:硅片表面與磨料發生化學反應生成一層相對容易去除的表面層。

2.機械:這層反應層在研磨壓力的作用下被研磨劑機械地擦去。

二.CMP的工藝過程

集成電路制造工藝之CMP技術

一個完整的CMP工藝流程主要由拋光、后清洗和計量測量等部分組成,其中拋光機、拋光液和拋光墊是CMP 工藝的三大關鍵要素,其性能和相互匹配決定CMP能達到的表面平整水平。

三.CMP的特點

優點


序號

特點

1

能獲得全局平坦化。

2

在同一次拋光過程中對平坦化多層材料有用。

3

各種各樣的硅片表面能被平坦化。

4

允許制造中采用更嚴格的設計規則并采用更多的互連層。

5

能夠改善金屬臺階覆蓋;還可以去除硅片表面的缺陷。

6

作為一種金屬圖形制備的新方法,例如大馬士革工藝,借助CMP,解決銅布線圖形刻蝕困難的問題。

7

不使用危險氣體,環保安全。

8

適合自動化大批量生產,提高器件的可靠性和成品率。


缺點

1)影響因素較多,會引入新的雜質和缺陷,工藝難以控制;
2)CMP技術需要開發額外的技術來進行工藝控制和測量;
3)設備和消耗品費用昂貴,維護費用高。

四.CMP的主要參數

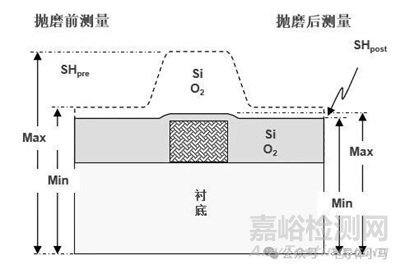

平整度(DP)

集成電路制造工藝之CMP技術

是指 CMP拋光去除臺階的高度與拋光之前臺階的高度之比。它描述了硅片表面的起伏變化情況。

集成電路制造工藝之CMP技術

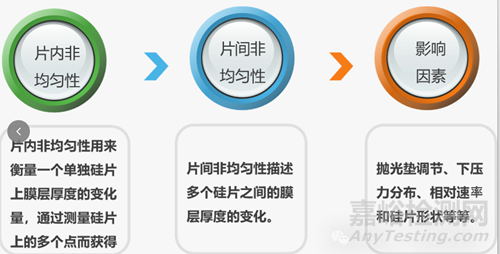

均勻性

集成電路制造工藝之CMP技術

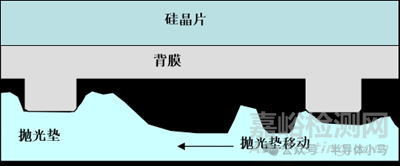

磨除速率

集成電路制造工藝之CMP技術

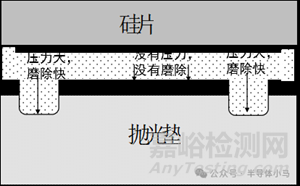

磨除速率是指CMP拋光時去除表面材料的速率。一般突出部分的磨除速率更高 。

選擇比

選擇比是指在同樣的條件下對兩種無圖形覆蓋材料拋光速率的比值。
選擇比=磨除材料1的速率/磨除材料2的速率
通常如果需要磨除材料1,保留材料2,就必須使得磨除材料1的速率如果遠遠大于磨除材料2的速率,選擇比較大,選擇性就比較好。

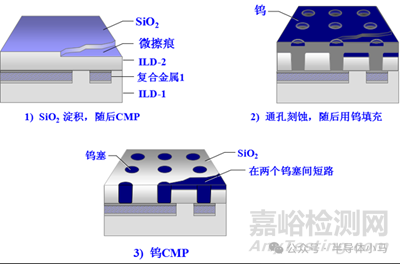

缺陷

CMP會引入一些新的缺陷,例如劃痕、殘留拋光液、顆粒等,產生的原因有很多:

大的外來顆粒和硬的拋光墊容易導致劃痕

氧化物表面劃痕里殘留的鎢可能導致短路

不適當?shù)南聣毫Α伖鈮|老舊、拋光墊調節不恰當,顆粒表面吸附,和拋光液干燥

硅片表面的拋光液殘留導致沾污。

集成電路制造工藝之CMP技術

擦痕

集成電路制造工藝之CMP技術

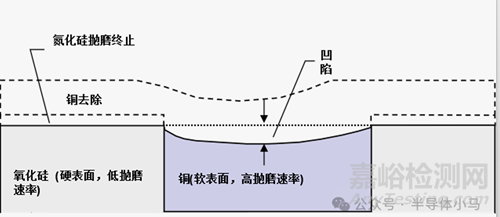

凹陷

五.CMP設備

CMP 技術所采用的設備主要包括:拋光機、后CMP清洗設備、拋光終點檢測及工藝控制設備、廢物處理和檢測設備等。

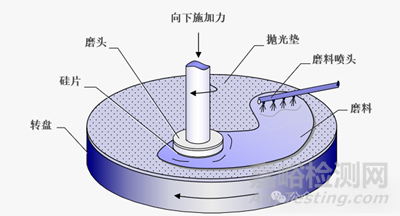

拋光機是最重要的設備,它的整個系統是由三大部分組成:一個旋轉的硅片夾持器(拋光頭)、承載拋光墊的工作臺(拋光盤)、拋光漿料供給裝置(噴頭)

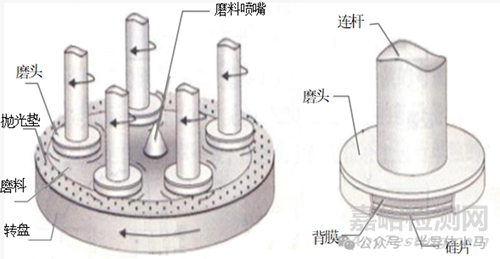

1. 拋光機

集成電路制造工藝之CMP技術

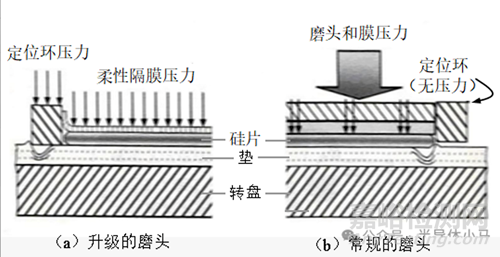

2. 拋光頭

集成電路制造工藝之CMP技術

磨頭是用來吸附固定硅片并將硅片壓在研磨墊上帶動硅片旋轉的裝置。

在傳送和拋光過程中,磨頭常常用真空來吸住硅片。

3. 拋光墊

拋光墊可以貯存拋光液,并把它均勻運送到工件的整個加工區域等作用。

它通常采用聚亞胺脂材料制造,類似海綿的機械特性和多孔特性,表面有特殊之溝槽,可以提高拋光的均勻性。拋光墊要求具有高平整度,高強度。

集成電路制造工藝之CMP技術

集成電路制造工藝之CMP技術

拋光墊注意事項

拋光墊使用后會產生變形,表面變得光滑,孔隙減少和被堵塞,使拋光速率下降,必須進行修整來恢復其粗糙度,改善傳輸拋光液的能力,一般采用鉆石修整器來修整。

一個拋光墊雖不與晶圓直接接觸,但使用壽命約僅為45至75小時。如果更換拋光墊,則同時需要添加新的拋光液。

4. 拋光液

拋光液的成分:一般由超細固體粒子研磨劑(俗稱磨料)、表面活性劑、穩定劑、氧化劑等組成。
目前常用的磨料有膠體硅、SiO2、Al2O3,及CeO2等。
膠體SiO2磨料能獲得較好的表面平整度,表面刮痕數量少、尺寸小,應用廣泛
Al2O3硬度比較大,容易對硅片擦傷,多應用于金屬CMP
為了能夠快速地在表面形成一層軟而脆的氧化膜,提高拋光效率和表面平整度,通常會在拋光液中加入一種或多種氧化劑, 常用H2O2
拋光液(特別是離子濃度大且酸堿度很高的拋光液)中還可加入適量的分散劑,使磨料顆粒之間產生排斥力,防止磨料聚集,保證拋光液的穩定性。

拋光液的分類

集成電路制造工藝之CMP技術
集成電路制造工藝之CMP技術

六.終點檢測

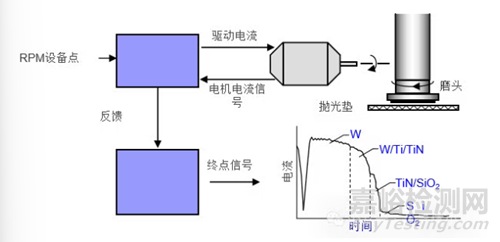

1.電動機電流CMP 終點檢測

集成電路制造工藝之CMP技術

電流CMP不適合進行層間介質(ILD)CMP檢測,這是因?yàn)橐A纛A(yù)定的氧化層厚度,沒有能引起電流變化的材料露出來。

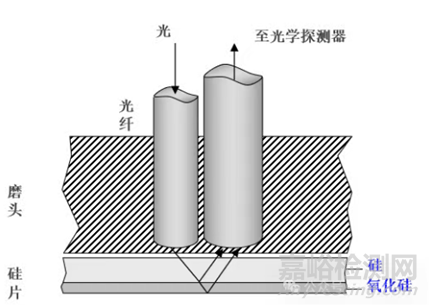

2.光學干涉法終點檢測

光學干涉法是利用第一表面和第二表面反射形成的干涉來確定材料的厚度。以厚度測量確定終點。

集成電路制造工藝之CMP技術

3.紅外終點檢測

紅外檢測是根據不同介質及同種介質不同厚度的紅外吸收和反射系數不同的原理精確的選擇平坦化終點。不同強度不同波長的紅外線包含了不同物體不同材料或者厚度的信息。因此檢測安全可靠,無需接觸,不影響工藝過程,適合在線檢測。

七.CMP后清洗

CMP后清洗的重點是去除拋光工藝中帶來的所有沾污物,包括磨料顆粒、被拋光材料帶來的任何顆粒以及磨料中帶來的化學玷污物。

CMP后清洗是利用帶有去離子水的機械凈化清洗器,去離子水體積越大,刷洗壓力越高,清洗效率也越高。

集成電路制造工藝之CMP技術

八.CMP質量的影響因素

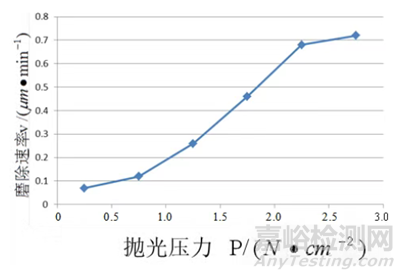

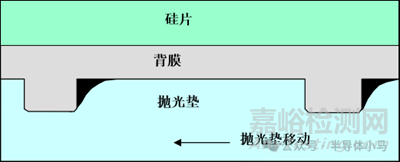

1. 拋光壓力P

集成電路制造工藝之CMP技術

思考:
P 過大時,產生什么后果?
P 較小時,產生什么后果?

2.轉速
轉速指的是拋光頭上硅片的轉速、拋光墊的轉速以及二者之差(相對速度)。
拋光墊的轉速通常影響研磨的整體速率;
硅片的轉速則可以用以調節研磨后的整體形貌。
直接影響拋光效果的重要還是他們的相對速度。

3.拋光區域溫度
當溫度升高,化學反應速度加快,磨除速率提高
溫度過高會引起拋光液的揮發及快速的化學反應,使表面腐蝕嚴重,拋光不均勻。
溫度過低,則會使反應速率降低低、機械損傷嚴重。

集成電路制造工藝之CMP技術

4.拋光液粘度
拋光液粘度增加,則流動性減小,傳熱性降低,拋光液分布不均勻,易造成材料去除率不均勻,降低表面質量。

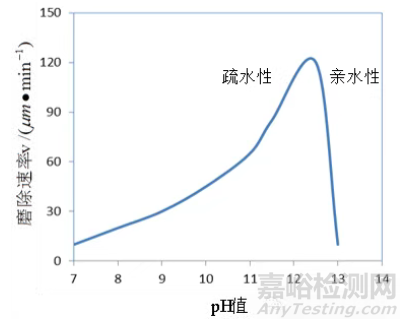

5.拋光液的PH值

集成電路制造工藝之CMP技術

不同材料的拋光應選擇不同的酸堿性溶液。

6.拋光液的流速
流速較小時:硅片、磨料及拋光墊三者之間的摩擦力較大,溫度升高,表面粗糙度增大,硅片表面平整度會降低;
流速較大時:反應速度較快,產生的反應產物能及時脫離表面.使得拋光表面溫度相對一致,獲得較好的拋光效果。但流速過大,又會破壞拋光表面平整度,降低拋光效率。

7. 磨粒尺寸、濃度及硬度
當磨粒尺寸、硬度、濃度增加,拋光速率增加
磨粒尺寸過小則易凝聚成團,使硅片表面劃痕增加
硬度過大,則劃痕增加,表面質量下降。
磨粒濃度增加,硅片表面缺陷(劃痕)增加,表面質量降低。

集成電路制造工藝之CMP技術
