監護設備EMC測試整改需采取系統化策略，結合醫療設備的特殊要求（如安全性、實時性）進行分階段實施。以下是具體策略與步驟：
一、整改策略框架
1. 分層處理原則
Level 1：源頭抑制
優化噪聲源（如開關電源、時鐘電路）的布局與設計。
Level 2：傳播路徑阻斷
通過屏蔽、濾波、接地切斷干擾路徑。
Level 3：敏感電路防護
增強抗干擾能力（如隔離、軟件容錯）。
2. 風險優先級排序
按失效嚴重性排序：生命支持功能（如心電監護）＞數據準確性（如血氧值）＞非關鍵功能（如屏幕顯示）。
二、整改實施步驟
步驟1：問題定位與根因分析
工具與方法：
頻譜分析儀（定位超標頻點）、近場探頭（掃描輻射源）。
對比測試數據與標準限值（如YY 0505-2012）。

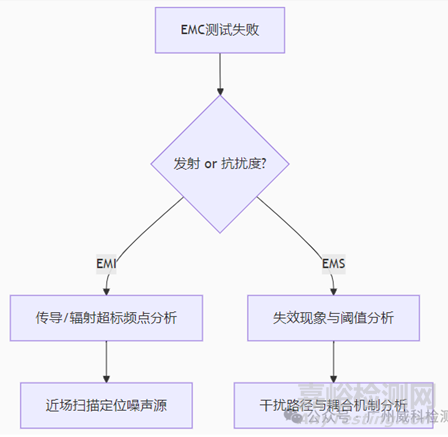

典型分析流程：
步驟2：針對性整改措施
（1）硬件整改
|
問題類型 |
整改措施 |
醫療設備注意事項 |
|
傳導發射超標 |
- 增加電源輸入端π型濾波器（X/Y電容+共模電感）
- 優化PCB地平面設計 |
|
|
輻射發射超標 |
- 時鐘信號加屏蔽罩/包地
- 機箱接縫處填充導電泡棉 |
|
|
ESD抗擾度失敗 |
- 金屬外殼接地點增加低阻抗路徑
- 信號線添加TVS二極管（如USB接口） |
|
|
EFT/B失敗 |
- 電源線加裝共模扼流圈（如100μH）
- 光電隔離器件二次側增加RC濾波 |
|
（2）軟件容錯設計
數據校驗：ECG信號采用中值濾波消除瞬態干擾。
狀態恢復：看門狗電路+自動重啟機制（需滿足IEC 60601-1連續運行要求）。
步驟3：驗證與回歸測試
必測項目：
復測原始超標項目（如150MHz輻射、±8kV ESD）。
新增測試：整改可能引入的新問題（如散熱、漏電流）。
工具驗證：
使用網絡分析儀驗證濾波器插損（如100MHz處需＞20dB）。
紅外熱像儀檢查屏蔽后溫升是否超標。
步驟4：設計固化與文檔更新
設計規范更新：
將成功措施寫入《醫療設備EMC設計指南》（如：“所有患者導聯線需加共模扼流圈”）。
風險管理文件：
更新FMEA報告，注明EMC失效模式及控制措施。（歡迎關注器械早班車公眾號）
三、醫療設備特殊考量
1. 安全與EMC的平衡
沖突案例：
增加Y電容降低傳導發射，但導致漏電流超標。
解決方案：
改用低容值Y電容（如1nF）+ 增強其他濾波手段。
2. 患者連接端口（PCP）整改
導聯線處理：
采用屏蔽雙絞線 + 鐵氧體磁環（截止頻率＜1MHz）。
信號輸入端加RC濾波（如R=1kΩ, C=100pF）。
四、典型整改案例
案例1：心電監護儀輻射超標
現象：433MHz超標15dB（無線模塊諧波）。
整改：
模塊電源加裝三端濾波器（衰減＞30dB@433MHz）。
天線遠離金屬外殼邊緣（間距＞λ/4）。
結果：復測降低至限值以下，且不影響ECG信號質量。
案例2：血氧儀EFT測試重啟
現象：±2kV脈沖群導致MCU復位。
整改：
電源輸入級增加TVS管（如SMBJ15CA） + 共模電感。
軟件優化：脈沖干擾期間維持血氧算法緩存。
結果：通過±4kV測試，無數據丟失。
五、關鍵工具與資源
仿真工具：
CST（屏蔽效能仿真）、ADS（濾波器設計）。
測試設備：
頻譜分析儀（R&S FSW）、靜電槍（EM TEST DITO）。
參考標準：
IEC 60601-1-2:2014（醫療EMC）、CISPR 11 Class B。
