本文適用于按第二類醫療器械管理的輸液輔助裝置中的輸液泵設備。其結構組成通常由驅動部分和電源部分組成，不包含貯液裝置和輸液管路。用于精確定量控制注入患者體內的液體，與貯液裝置和輸液管路配套使用。不用于鎮痛藥、化療藥物、胰島素的輸注。不適用于便攜式輸液泵。



輸液泵的主要工作原理

開發者根據申報產品實際描述產品的工作原理。如定量輸液原理、管路壓力檢測傳、空氣檢測、滴數檢測、溫度溫度檢測、電機轉速檢測原理、報警原理等。

在輸液泵運行過程中，管路壓力檢測傳感器、空氣傳感器、滴數傳感器（如有）、溫度傳感器（如有）和電機轉速傳感器等持續監測輸液泵的運轉狀態，當異常情況出現時，輸液泵及時報警停機。如圖1所示。

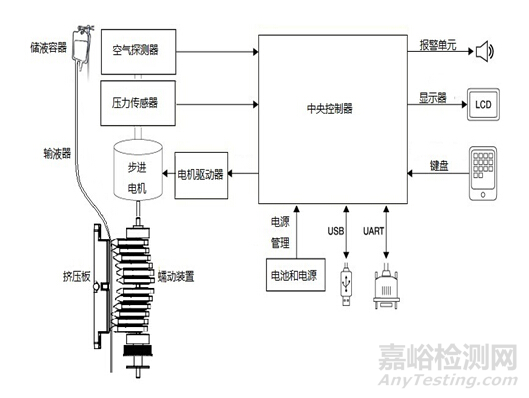

圖1 輸液泵原理圖



此外，開發者需詳細描述產品的輸液原理及丸劑機制、設備運行在中速并且達到最小和最大阻塞報警閡值(壓力)時，產生的丸劑量的說明、開展阻塞緩解前控制丸劑的方法說明（如有）、丸劑控制運行時獲得的速度以及每一被抑制的報警的說明研究。

開發者還需開展管路及連接情況、網電源、電池及電池充電和監控電路、用戶界面（包括編程單元，顯示單元，聲光通知單元）、通訊界面，包括網絡部件（如適用）和與其他設備的接口等研究。

如產品具備無線功能，需說明所用無線技術的詳細用途，同時開展相應無線技術規格（包括無線工作頻率范圍，無線接口的名稱及協議，例如：紅外接口，802.11a/b/g/n協議的WIFI網絡，IEEE 802.15.1協議的藍牙（版本1.0-4.2）等）研究。

如適用，開發者需根據產品實際情況，開展詳細加溫、氣泡檢測、滴速監測等功能及其原理的介紹研究。



輸液泵的結構組成

開發者需開展產品整體描述研究。該產品主要由控制系統、電機驅動單元、蠕動擠壓機構、檢測裝置、報警裝置、輸入及顯示裝置、殼體及其支撐結構、軟件組件組成。不包含輸注管路，但生產企業需在產品研究資料及說明書等相關注冊申報資料中詳細說明適配的輸液管路的具體要求。

開發者需開展產品布置圖（工程圖示和真實照片等）研究，描述臨床場景中溫控設備的實際布置情況，圖中需要標識產品結構組成的主要部件。

開發者需開展產品系統框圖研究，在圖中對控制與監測模塊（電路部分）進行標識和注釋。

控制系統：是對輸液泵進行智能控制和管理的核心單元，其對檢測信號進行處理，并根據處理結果下達指令，以保證輸液泵的安全有效運行。

電機驅動單元：接受控制系統的轉速和位置等指令，驅動電機按照指定的轉速及轉向工作。

蠕動擠壓結構：將電機的轉動轉化成泵片的直線往復運動，多個泵片依序的往復運動以推動輸液管路中的液體定向流動。

檢測裝置：其作用是將檢測到的信號進行處理后傳輸至控制系統。其中，滴數傳感器（如有）負責對液體流速和流量的檢測；壓力傳感器負責堵塞及漏液的檢測；氣泡傳感器負責對氣泡的檢測等。

報警裝置：其響應控制系統發出的報警指令，發出聲光報警。

輸入及顯示裝置：輸入裝置負責設定參數。顯示裝置負責參數、工作狀態及和輸液器標識匹配信息的顯示等，多采用LED數碼管顯示和LCD液晶顯示。

殼體及其支撐結構：是輸液泵各系統的安裝載體和外部防護，同時對于電擊和電磁干擾開展必要的隔離保護措施研究。

軟件組件：配合輸液泵各系統部件一起實現輸液泵各項功能。



輸液泵產品的主要風險

可能的危險		可能的原因	造成的后果
能 量 危 險	電能	可觸及金屬部分、外殼、應用部分等與帶電部分隔離/保護不夠，電介質強度不夠。	可能對使用者或患者造成電擊危害。
		產品外殼、應用部分絕緣/隔離不夠。	可能引起過量漏電流傷害使用者或患者。
		產品保護接地失效，或絕緣介質年久老化，絕緣性能下降。	導致使用者或患者誤接觸帶電部分。
		電源/電池故障。	產品不能正常工作，延誤患者治療。
	熱能	帶藥液加溫功能的產品溫度控制失效。	溫度過高可能引起患者燙傷。
		電機故障。	引起產品外殼溫度升高可能引起使用者或患者燙傷。
		內部電池短路。	引起發熱或起火引起患者或操作者燒傷。
	機械能	患者管路阻塞。	可能導致輸注管路產生破裂或泄漏，延誤患者治療。
		固定設備的支撐裝置強度不足，設備面、角、邊粗糙。	可能對使用者或患者造成機械損傷。
		蠕動泵的蠕動力過大。	可能導致管路破裂，導致欠劑量，延誤患者治療。
	電磁能	對環境的電磁干擾超標。	干擾其他設備正常工作。
		抗電磁干擾能力差。	產品不能正常工作。
	聲能	產品工作噪聲過大。	可能造成噪聲污染。
生 物 學 和 化 學 危 險	化學危害	產品清潔或消毒不完全。	可能會使操作者、患者皮膚感染，細菌、病毒等進入患者體內。
	生物相容性	配套使用的輸注管路不符合生物相容性要求。	導致對患者的生物學危害。
		配套使用的輸注管路有交叉使用或重復使用現象。	導致對患者的生物學危害。
操 作 危 險	操作錯誤	選擇的管路品牌和類型與輸液泵定標參數不匹配。	導致給藥量不準，誤報警等。
		延誤更換輸注管路。	導致流速偏離設定速度。
		止液夾未正確使用。	導致過量輸液。
		快速輸注模式啟動后未按要求關閉操作鍵。	導致過量給藥。
		對日常使用維護、校準規定的不明確、不適當。	導致設備偏離正常使用狀態。
		輸液量或輸液種類選擇錯誤。	導致患者發生輸液危害。
		按規定條件使用。	可能導致設備損壞或不能正常工作。
	功能的喪失或變壞	設備使用壽命規定不明確。	設備主要原件失效可能導致產品失控給患者造成危害。
	錯誤的數據轉換	輸液流速和流量計算錯誤。	導致給藥量不準。
信 息 危 險	不適當?shù)?/span> 標記	標記缺少或不正確，標記的位置不正確。	不能被正確地識別，不能永久貼牢和清楚易認等。
	不完整的 說明書	說明書中對產品性能特征、預期用途、使用限制等描述不規范、不完整。	導致產品的非預期或超范圍使用。
	不適當?shù)?/span> 操作說明	和設備一起使用的附件規范不適當，選用的附件規格、尺寸不符。	導致流速不準。
		設備日常維護方法、校準周期和校準方法規定不明確。	導致產品偏離正常工作狀態。
		過于復雜的操作說明。	可能導致設備損壞或不能正常工作。
		運輸、儲存環境條件規定不明確。



輸液泵產品的相關標準

GB 9706.1醫用電氣設備　第1部分：基本安全和基本性能的通用要求

YY 9706.102醫用電氣設備　第1-2部分：基本安全和基本性能的通用要求　并列標準：電磁兼容要求和試驗

YY 9706.108醫用電氣設備　第1-8部分：基本安全和基本性能的通用要求　并列標準：通用要求，醫用電氣設備和醫用電氣系統中報警系統的測試和指南

YY 9706.112醫用電氣設備 第1-12部分：基本安全和基本性能的通用要求 并列標準：預期在緊急醫療服務環境中使用的醫用電氣設備和醫用電氣系統的要求

GB 9706.224醫用電氣設備 第2-24部分：輸液泵和輸液控制器的基本安全和基本性能專用要求



輸液泵的主要性能指標

1.外觀要求。

2.需明確產品輸液模式種類。

3.需明確輸液速度的可調范圍、步進及誤差。

4.需明確輸液量的可調范圍、步進及誤差。

5.需明確KVO速度及誤差。

6.需明確（BOLUS或丸劑量）速度及誤差。

7.需明確快注、快排速度及誤差（如有）。

8.需明確滴速精度（如有）。

9.需明確加溫器加溫溫度范圍及誤差（如有）。

10.需明確產品實時顯示的輸液量信息。

11.需明確報警功能（至少包含GB 9706.224及YY 9706.108中關于報警的要求，如有其他報警功能，也需明確）。

12.設備產生的最大輸液壓力和阻塞報警閾值（壓力）的說明。

13.設備運行在最小速度和中速和最小可選擇速度以及最小和最大可選阻塞報警閾值（壓力）時，阻塞報警觸發所需的最長時間，如適用，還需說明溫度及輸注管路長度對時間的影響。

14.設備運行在中速并且達到最小和最大阻塞報警閾值(壓力)時，產生的丸劑量的說明。

15.當設備使用內部電源供電并以中速運行時，通常的運行時間。

16.單一故障狀態下可能傳輸?shù)淖畲笕萘俊?/span>

17.無線功能及無線接口工作頻率（如有）。

18.推薦使用輸注管路的清單，明確生產廠家、規格型號。

19.電氣安全

需符合GB 9706.1、GB 9706.224、YY9706.108、YY 9706.112（如適用）標準的要求。

20.電磁兼容性

需符合YY9706.102、GB 9706.224及YY 9706.112（如適用）的要求。



輸液泵的主要研究要求

1、產品性能研究

開發者需開展產品非臨床研究綜述研究，逐項描述所開展的研究，概述研究方法和研究結論。逐項說明產品性能指標條款的來源和制定依據。

開發者需說明適用的標準或方法，解釋引用或采用的理由。關于適用標準中的不適用條款，需要開展必要的說明研究。

開發者需開展輸注精度研究，需涵蓋全型號管路與藥液配合的研究資料。在藥液選取上，需結合藥液類別、特性，選取典型種類進行研究，確保研究結果具有代表性和全面性，充分驗證產品配用不同管路輸注不同藥液的輸注精度。

開發者需開展產品內部電池在不同使用條件下的續航能力研究，如不同工作模式、負載情況下的電池續航時間，以及電池的充電特性、使用壽命等，為產品在無外部電源情況下的持續工作能力開展數據支持研究。

若輸液泵具有輸血功能，開發者需開展輸血性能研究，全面評估產品在輸血過程中的各項性能，包括但不限于血液成分的兼容性、輸血速度的準確性和穩定性、對血液質量的影響等方面的研究，確保產品在輸血應用中的安全性和有效性。?

若輸液泵具有加溫功能，開發者需開展加溫性能研究，針對具有加溫功能的產品，需開展加溫性能研究，包括不同溫度設定下的加溫速度、溫度均勻性、溫度控制精度等，應用紅外功能，還需開展避光管路的驗證資料研究，確保產品在加溫過程中能夠滿足臨床需求且不會對藥液或血液造成不良影響。?

若用于特殊環境使用的輸液泵，開發者需開展轉運功能研究，詳細說明其環境及環境設計的考慮，并開展相應驗證資料研究。例如，在震動、沖擊、高低溫、濕度等特殊環境條件下的性能測試報告，以證明產品在復雜環境下仍能正常工作。

2、軟件及網絡安全研究

軟件研究需參照《醫療器械軟件注冊技術審查指導原則（2022年修訂版）》的要求開展研究（含現成軟件研究資料、互操作性研究資料、外部軟件環境評估資料、GB/T25000.51自測報告等）。

明確軟件版本的全部字段含義，確定軟件的完整版本和發行所用的版本。軟件研究報告需覆蓋全部軟件組件，并建議關聯綜述資料描述的產品功能。

根據輸液泵的工作原理，結合其預期用途、使用環境、核心功能，產品軟件失效可能對患者產生不嚴重的傷害，軟件組件安全性級別歸為嚴重級別。

對于具有網絡連接功能的產品，需開展醫療器械網絡安全研究，確保電子數據的完整性、安全性、可得性，建議參照《醫療器械網絡安全注冊技術審查指導原則（2022年修訂版）》開展。

3、清潔、消毒研究

終端用戶消毒：如適用，需明確推薦的消毒規范（方法和參數）以及所推薦消毒方法確定的依據。

4、穩定性研究

使用期限一般主要取決于使用過程中部件、元器件的損耗、老化等，開發者需按照聲稱的使用期限對設備進行老化/疲勞試驗，也可對影響設備使用期限的關鍵部件進行老化/疲勞試驗，例如設備中不可更換（或更換成本高）的部件，并開展相應的研究。研究資料需能證明上述部件按照所聲稱的使用期限，經過老化/疲勞試驗后，至少需驗證產品準確性試驗、高優先級報警信號、非預期的丸劑量和阻塞的防止、漏電流和電介質強度仍符合預期的要求。使用期限也可基于已有數據進行合理的推斷、分析、計算得出，但需開展詳細的說明及支持性資料研究?？蓞⒖肌队性瘁t(yī)療器械使用期限技術審查指導原則》的要求。使用期限可表述為可使用次數或可使用年限等。

開發者對包裝和產品進行模擬試驗，模擬在貯存和運輸過程中，遇到極端情況時，例如環境（溫濕度、氣壓等）變化、跌落、振動、加速度等，產品不會發生性能、功能改變，包裝設備具有保護產品的能力。經過模擬試驗后，觀察包裝外觀是否有不可接受的異?，F(xiàn)象，對產品進行安全性和性能測試，證明運輸和環境測試后產品能夠保持其完整性和功能性。環境試驗可參考GB/T14710的要求，開展相應環境試驗報告研究。

5、可用性研究

開發者需參照《醫療器械可用性工程注冊審查指導原則》，按照中使用風險醫療器械要求開展使用錯誤評估報告研究，包括基本信息、使用風險級別、核心要素、同類醫療器械上市后使用問題分析、使用風險管理、結論等內容。
