故知?jiǎng)儆形澹褐梢詰?zhàn)與不可以戰者勝，識眾寡之用者勝，上下同欲者勝，以虞待不虞者勝，將能而君不御者勝。 - 《孫子兵法·謀攻篇》
孫子說：“知道能作戰或不能作戰的一方會取勝”，打得過就打，打不過就跑，為將之智，貴在知止。就像打王者榮耀回城補血，打不過還硬剛，那不是送人頭嗎（魯莽魯班低頭懺悔）？
如果把電源芯片比作國家，那么UVLO功能就是一個良將。UVLO知道何時該猛攻，何時該躺平，以規避惡劣條件下的徒勞。
UVLO 的全稱是 Undervoltage Lockout，常譯為欠壓鎖定（電壓低被鎖在門外），廣泛集成在電源芯片內部，是一種關鍵且基礎的功能，你隨意翻看電源芯片datasheet，基本都有這個參數。
背景
簡單來說，UVLO的作用是監控芯片的輸入電壓Vin，當Vin低于一個預設的閾值時，便強制關閉芯片，使芯片進入一種確定、安全的狀態，關機大吉。
那為什么要強制規定一個范圍呢？
電源芯片屬于物理實體，它不可能0幀（伏特）起手，必定有個可正常工作的電壓范圍：
?如果大于這個范圍，大家都理解，芯片有過壓損壞的可能性；
?如果小于這個范圍，仍強行讓芯片工作，可能會導致不可預測的行為，猝死也不是不可能。
UVLO這個功能不接Vin過壓的活，接的是Vin處于欠壓時的活，它會關閉芯片（關閉后穩定），防止芯片背Vin的鍋。
需要說明的是，UVLO不僅能保護芯片，也能保護供電方，比如若是電池作為Vin供電的話，UVLO功能一定程度上可防止防止電池被榨干到一滴不剩，因過放而損壞。
工作過程
UVLO電路包含兩個關鍵閾值，非常像談戀愛時的結合閾值和分手閾值。
?VUVLO_RISE閾值，當Vin從低向高上升時，必須達到這個電壓值，芯片才會解除UVLO，開始正常工作。像男生追求女生時，要付出很多，才能獲得芳心。
?VUVLO_FALL閾值，當Vin從高向低下降時，必須降低到這個電壓值以下，芯片才會觸發UVLO，并關閉輸出。像情侶分手時，因?yàn)橛刑嗝篮媒?jīng)歷，難以割舍，非要心灰意冷才會斬?cái)嗲榻z。
如果你談過戀愛，你可能會察覺到這兩個閾值之間存在一個差值，我們稱為遲滯值。遲滯（滯回）特性增加了系統的穩定性，防止UVLO功能在閾值（單一閾值）處反復振蕩。也避免情侶間感情來得快、去得快，分分合合不消停。
下面將整個過程分為四個階段，講述UVLO的工作過程：

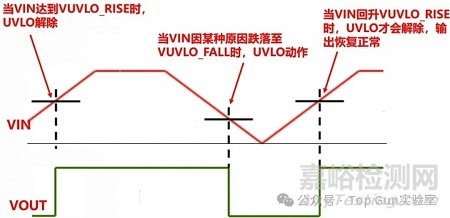

?Step1：如下圖，芯片初上電，輸入電壓逐漸升高，在達到VUVLO_RISE之前，芯片保持，即為UVLO狀態。
?Step2：當Vin超過VUVLO_RISE時，UVLO解除，芯片開始工作，輸出電壓開始建立。輸入電壓在正常范圍內，芯片將持續穩定工作。
?Step3：但如果Vin因某種原因跌落，并降至VUVLO_FALL，UVLO功能被觸發，芯片關閉輸出。
?Step4：芯片保持關閉，直到輸入電壓再次回升到VUVLO_RISE以上才能恢復正常。

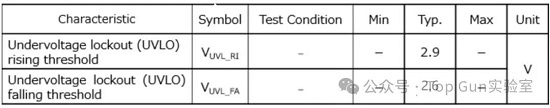

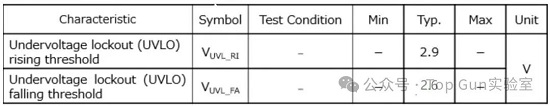

下圖展示了某電源芯片的UVLO參數，可見VIN低于2.6V時，UVLO功能生效；當Vin回升到2.9V以上時，芯片恢復正常；芯片具有0.3V的遲滯。
實現原理
對于電子技術，我們要知其然，更要知其所以然，那么UVLO是如何實現的呢？

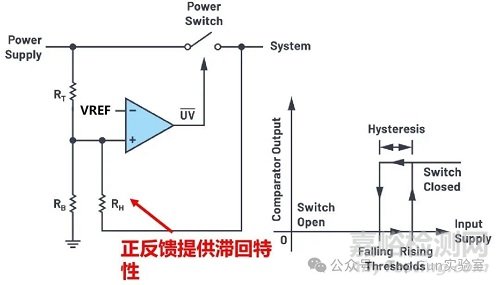

如下圖（圖片來自ADI官網），實現的核心就是個比較器，比較器的IN-接基準電壓，IN+對Vin進行采樣，比較器的輸出控制一個開關。
通過正反饋電阻RH形成正反饋，帶來滯回特性。
這種屬于模擬電子領域的基礎知識，在此不講述的過多。

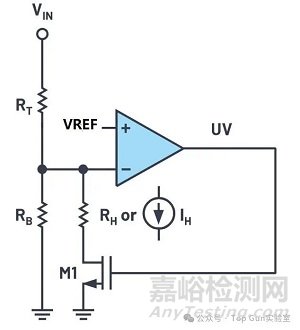

除了通過正反饋電阻方式引入滯回特性，還可以通過一個電阻和一個MOS來改變分壓值，間接形成滯回特性，如下圖所示：
?VIN處于正常電壓時，比較器輸出低電平，M1是關斷的，此時的UVLO_FALL便是VREF*(RB+RT)/RB。
?如果VIN因某種原因跌落，低于UVLO_FALL時，芯片將進入U(xiǎn)VLO狀態，M1閉合。
?進入U(xiǎn)VLO狀態后，如果VIN接下來回升，必須回升到UVLO_RISE，即VT*((RB//RH)+RT)/(RB//RH)時，才會退出UVLO狀態，整體才會恢復正常。
總結
UVLO可以看成是芯片的守門人。它確保芯片只在電壓充足的條件下工作，避免了低壓輸入下的不穩定和潛在損壞，為芯片的可靠運行提供了保障。無論是LDO、Buck還是Boost，UVLO都是一個不可或缺的基礎功能。
解讀芯片的功能時，有時發現芯片比人更像人。芯片在電壓夠時就瘋狂輸出，電壓不夠就立馬躺平，絕不搞996福報，累垮自己。而這個社會中的人，卻因現實環境的無奈，佩戴牛馬套裝，終生為之而奔波勞苦。
