20世紀80年代，相控陣超聲檢測（PAUT）技術從醫療領域向工業領域進行技術轉移，這種新型無損檢測技術具有檢測速度快、效率高、可成像、靈活性好、再現性好、可存檔等諸多優點，已成為特種設備超聲檢測的重要技術之一。
該技術發展迅猛，已經應用于我國主要工業領域，如西氣東輸管道工程中管道環焊縫檢測、火力發電廠薄壁小徑管環縫檢測、汽輪機葉片根部檢測、火車輪軸檢測、核電站主泵隔熱板檢測等。
新一代相控陣超聲檢測系統還配有針對不同焊接接頭形式、特殊構件的檢測軟件，檢測部位會形成三維圖像顯示，能夠更直觀地顯示檢測結果。
采用該技術檢測時，檢測工藝的制定對檢測結果有較大影響，因此，有必要對不同激發晶片數量對相控陣超聲檢測的影響進行研究，以為同行提供工藝參考。
1相控陣超聲檢測原理及近場區分析
相控陣超聲檢測技術使用多陣元換能器激發和接收超聲波束，通過控制探頭陣列中各陣元發射（接收）脈沖的延遲時間，改變聲波到達物體內某點的相位關系，從而實現超聲波波束的移動、偏轉、聚焦，利用機械掃查和電子掃描相結合的方法實現多種方式成像。

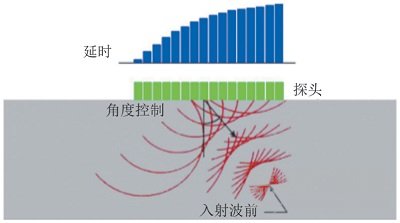

傾斜入射的聲束聚焦如圖1所示，圖中最上方為各陣元的延遲，中間為各壓電晶片，下方為通過電子控制形成的超聲波束。檢測時，左邊晶片先激發，往右依次按預定的延時進行激發，相互干涉后得到一個向右偏轉的超聲聚焦波束。
圖1 傾斜入射的聲束聚焦示意
超聲探頭的近場區長度N可按下式進行估算：N=Fs/πλ，其中Fs為超聲探頭的孔徑面積，λ為所檢測介質中超聲波的波長。
相控陣探頭的近場區距離Ns可按下式進行計算：Ns=KsL2/4λ，其中Ks為修正系數，L為激發孔徑在主動方向上的長度。
由上可知，近場長度與探頭的孔徑面積有關，對于常規探頭，近場長度是固定的。而與常規探頭不同，相控陣探頭激發的孔徑在主動方向上的長度L可變，近場區長度可通過調整一次激發孔徑而改變，并非一個固定的值。
2檢測試驗及應用
選用奧林巴斯的OMinScanX3型相控陣超聲檢測設備，采用一維線形相控陣探頭以及相控陣探頭楔塊，設置頻率為5 MHz，晶片數為64，晶片中心間距p為0.5 mm，寬度e為0.4 mm，間隙g為0.1 mm，對各種深度的橫通孔試塊進行試驗。
聚焦深度10 mm

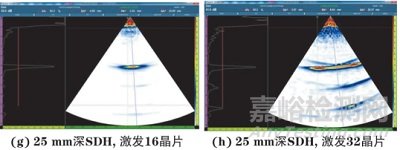

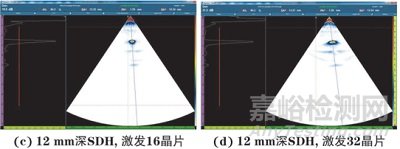

該聚焦深度下，不同激發晶片數量及不同深度φ2 mm 橫通孔（SDH）的相控陣超聲扇掃圖像和能量比較如圖2和圖3所示。

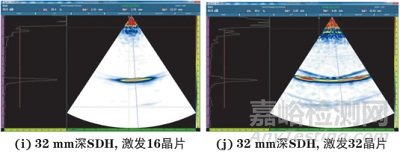

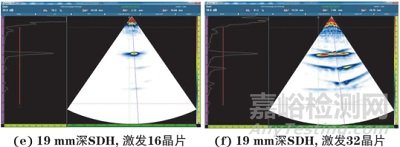

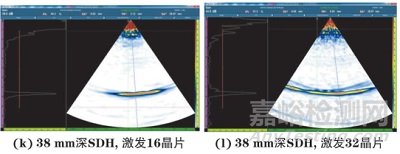

圖2 不同深度φ2橫通孔激發16晶片和32晶片的檢測圖像

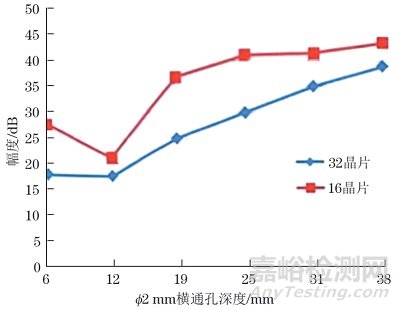

圖3 聚焦深度10 mm時的聲場能量對比
由圖2可見，在所有缺陷深度上激發16晶片比32晶片的圖像更收窄。由圖3可見，同樣地，聚焦10 mm時，所有缺陷深度上，激發16晶片比32晶片的聲場能量更強。
聚焦深度20 mm
該聚焦深度下，不同激發晶片數量及不同深度φ2 mm橫通孔的圖像顯示，只有在聚焦點附近19 mm處，激發32晶片比16晶片的圖像更收窄，25 mm位置處的圖像近似，其他點都是16晶片的圖像比32晶片的更收窄。

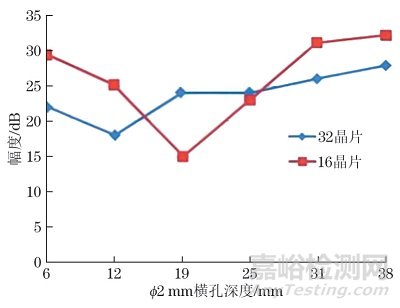

由聲場能量對比（圖4）可知，只有在聚焦點附近19 mm處，激發32晶片比16晶片的聲場能量更強，25 mm位置的能量近似，其他點都是16 晶片能量比32晶片能量更強。
圖4 聚焦深度20 mm時的聲場能量對比
聚焦深度40 mm
該聚焦深度下，不同激發晶片數量及不同深度φ2 mm橫通孔的圖像顯示，大于25 mm處，激發32晶片比16晶片的圖像更收窄，25 mm位置處的圖像近似，其他點都是16晶片圖像比32晶片圖像更收窄。

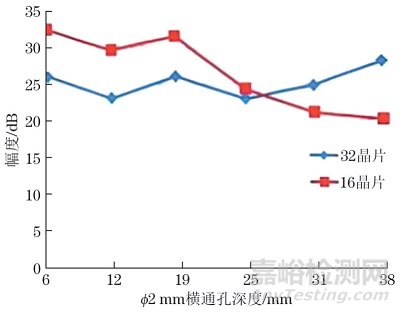

由聲場能量對比（圖5）可知，大于25 mm處，激發32晶片比16晶片的聲場能量更強，25 mm位置處的能量近似，其他點都是16晶片能量比32晶片能量更強。
圖5 聚焦深度40 mm時的聲場能量對比
聚焦深度60 mm
該聚焦深度下，不同激發晶片數量及不同深度φ2 mm橫通孔的圖像顯示，大于31 mm處，激發32晶片比16晶片的圖像更收窄，其他點都是16晶片圖像比32晶片圖像更收窄。
由聲場能量對比（圖6）可知，大于31 mm處，激發32晶片比16晶片的聲場能量更強，其他點都是16晶片能量比32晶片能量更強。
圖6 聚焦深度60 mm時的聲場能量對比
聚焦深度100 mm
該聚焦深度下，不同激發晶片數量及不同深度φ2 mm橫通孔的圖像顯示，大于38 mm處，激發32晶片比16晶片的圖像更收窄，其他點都是16晶片圖像比32晶片圖像更收窄。

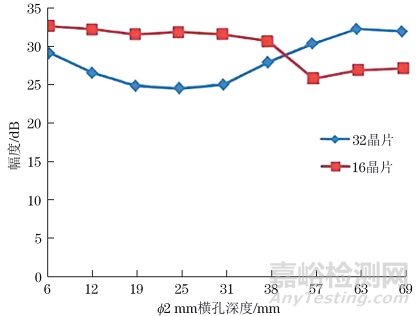

由聲場能量對比（圖7）可知，大于38 mm處，激發32晶片的聲場能量比16晶片的更強，其他點都是16晶片能量比32晶片能量更強。
圖7 聚焦深度100 mm時的聲場能量對比
綜上可知，激發32晶片并不一定比激發16晶片的效果更好，通常來講，對于比較厚的工件，用32晶片激發檢測比較深的位置，效果可能會更好。
3不同激發晶片數量的焊縫檢測

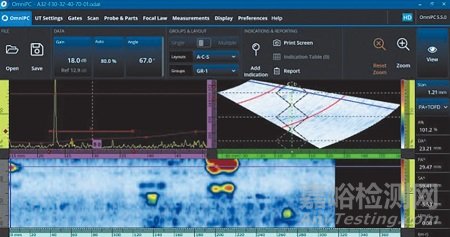

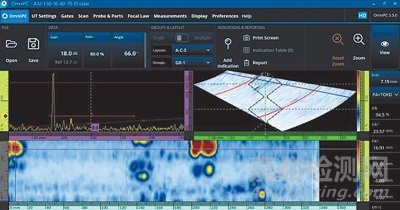

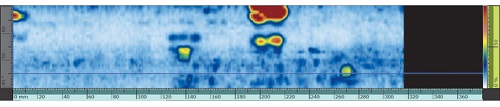

使用上述檢測設備器材和測試條件，對30 mm壁厚的碳鋼對接焊縫進行檢測，焊縫為X型坡口形式。檢測結果如圖8所示，可見激發16晶片和激發32晶片得到的C掃結果基本一致，細節上略有差別。
(a) 激發16晶片
(b) 激發32晶片
圖8 焊縫C掃檢測結果
差別一

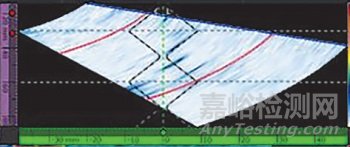

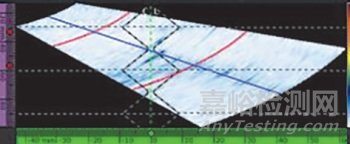

由圖9和10可見，激發16晶片時，一次波和二次波能同時發現該缺陷，但激發32晶片只有二次波發現，一次波未發現。
圖9 激發16晶片一、二次波均發現缺陷的聲場示意
圖10 激發32晶片僅二次波發現缺陷的聲場示意
分析認為，16晶片的聲束在焦點位置比32晶片的更加發散，所以發散的聲束在一次波處能檢測到該缺陷；而32晶片在焦點附近更加聚焦，所以未檢測到該缺陷。
差別二
由圖11和12中的缺陷信號可知，激發16晶片和32晶片同時能夠發現此缺陷，32晶片的信號更加收窄。
圖11 激發16晶片的聲場示意
圖12 激發32晶片信號收窄的聲場示意
結語
激發16晶片與32晶片在檢測相對較薄板的焊縫時，16晶片信號的一致性更好，而32晶片信號在焦點處的聚焦性較好，但在非焦點處較發散。
對于相對較厚板的焊縫檢測，16晶片激發和32晶片激發的檢出率近似，16晶片激發的焦點處更發散，因而發散聲束可以發現一些聲束覆蓋區域以外的缺陷信號，但缺陷信號與激發32晶片的相比，會有拉長放大的現象。
相控陣超聲檢測可以通過調整延遲法則，在檢測范圍內實現聲場和檢測靈敏度的加強，從而提高對缺陷的檢出能力。檢測范圍如果在遠場區，綜合考慮靈敏度、分辨力和定量差，可將聚焦設在遠場區；檢測范圍較小且在近場區，可將聚焦設在近場區。
