半導體的外延技術

嘉峪檢測網        2025-12-26 09:34

一、外延的基本概念

1) 外延的基本概念:
在制備完好的單晶襯底上,沿其原來晶向,生長一層厚度、導電類型、電阻率及晶格結構都符合要求的新的單晶層

2) 外延在半導體生產中的作用
實現雜質濃度突變,優化襯底材料性能,設計更加靈活

3) 外延的種類:
正向外延、反向外延、直接外延、間接外延、氣相外延、分子束外延等

二、硅的氣相外延

目前主要采用的四氯化硅氫還原法

半導體的外延技術

外延生長過程中,同時摻入一定量的三價或者五價雜質原子,控制摻入的氣相雜質類型和流量就可以控制外延層的導電類型和電阻率。

外延生長設備采用局部加熱方式,只在放硅襯底的位置加熱(當前多采用高頻線圈加熱,現在也有用輻射加熱式桶型反應器)。

硅片放在一塊具有一定電阻率的石墨板上(石墨板支撐作用,加熱源)

注意兩個問題:
A.這是一個可逆反應,要保證反應向正方向順利進行,氫氣要過量
B.外延時T﹥1000℃

三、外延生長工藝

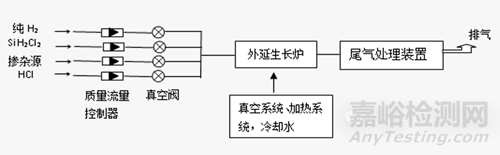

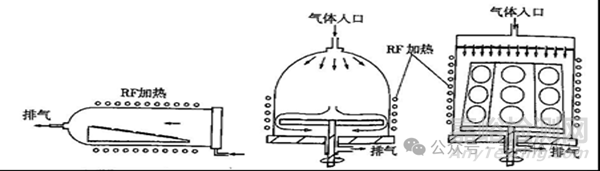

1)氣相外延的設備

半導體的外延技術
半導體的外延技術

2) 外延生長工藝流程

半導體的外延技術

氯化氫襯底氣相拋光:進一步去除硅片表面的損傷和自然氧化層,使外延在新鮮面完整的硅片上進行

半導體的外延技術

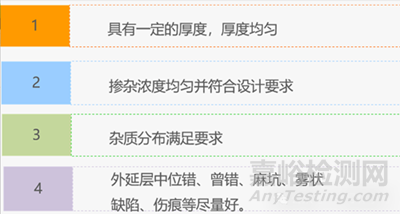

四、外延層的質量要求

半導體的外延技術

五、外延層的質量分析

1) 外延層摻雜濃度的控制
(1) 雜質的外擴散

半導體的外延技術

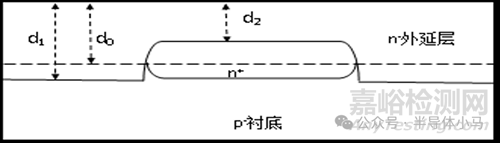

有效外延厚度的變化
(2)自摻雜現象

半導體的外延技術

2) 外延層晶格完整性的控制

半導體的外延技術
(1)角錐體
半導體的外延技術
(2)云霧狀
半導體的外延技術
(3)層錯
半導體的外延技術
(4)位錯

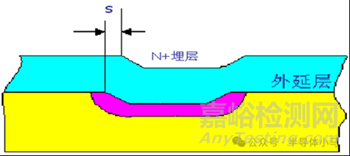

3)埋層圖形的漂移和畸變

半導體的外延技術

引起圖形漂移一般認為是在外延生長過程中外延生長速度的差異造成的。

六、外延層參數的測量

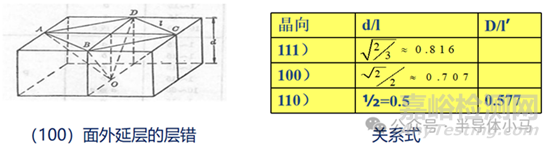

1)層錯法測外延層膜厚



原理:利用層錯圖形和外延層厚度之間的幾何關系進行測量

半導體的外延技術

注意事項:選擇硅片中間層錯圖形最大的作為測量目標注意腐蝕量的修正

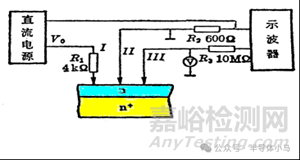

2)三探針法測電阻率
原理:利用金—半接觸形成整流結,該結的擊穿電壓VB與硅片電阻率之間有一對應關系

半導體的外延技術
半導體的外延技術

當測出擊穿電壓,查相應的曲線就能求出電阻率。
適用n/n+,p/p+的正外延片

七、其他外延方法

1)藍寶石尖晶石上硅外延(SOS)
SOS外延Silicon on Sapphire)
SOI外延Silicon on Insulator)

2)分子束外延
MBE外延(Molecular Beam Epitaxy)

含義:
分子束外延,英文:MBE( molecular beam epitaxy )是指在超真空條件下,加熱外延層組分元素使之形成定向分子流,即電子束。該分子束射向具有一定溫度的襯底,淀積與襯底表面形成單晶外延層。

過程:
由裝有各種所需組分的爐子經過電子束加熱產生蒸汽,經過小孔準直后形成分子束或者原子束直接噴射到適當溫度的單晶襯底上,同時控制分子束對襯底掃描,可使分子或者原子按照晶體排列一層層的長在襯底上形成薄膜。

特點及應用:
能嚴格控制外延的厚度、化學組分和濃度分布。(精確到原子級)
多用于外延層薄,雜質分布復雜的硅外延,也用于III-V族,II-VI族化合物半導體及合金、多種金屬和氧化物的單晶薄膜外延。

3)金屬有機物化學氣相淀積/外延
MOCVD( metal organic CVD/epitaxy )
金屬有機物外延(MOCVD,metal organic epitaxy ),實質上還是以高溫分解為基礎的VPE,將含有外延材料組分的金屬有機化合物氣體通過載氣輸送到反應室,在一定溫度下進行外延生長。
一般不用于硅外延,主要淀積化合物半導體的外延。


AsH3  + Ga(CH3)→ GaAs  +  CH4

半導體的外延技術
