美光Educator Hub是美光科技（Micron Technology,美國半導體公司, 成立于1978年，在半導體內存及存儲領域位列全球TOP3）推出的一個教育資源平臺，旨在為教育工作者和學生提供與半導體行業相關的精選課程和學習材料。該平臺定期更新內容，涵蓋內存技術、DRAM、高帶寬內存（HBM）、人工智能（AI）概念、器件物理、半導體制造基礎等多個主題，幫助用戶增強課程內容和學習體驗‌。

美光科技在其官方網站上發布了不少報告，本文主要摘自其發布的報告：《Introduction memory packaging》內存封裝簡介，本文簡要地說明了半導體內存封裝工藝。

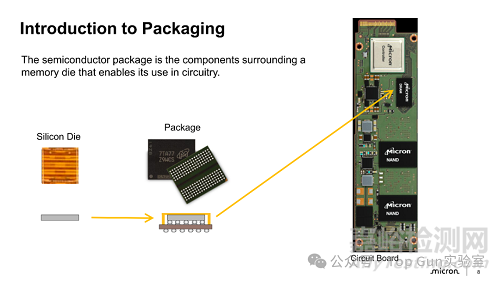

下圖形象地說明了從半導體芯片到封裝，再到電路上起作用的過程。封測環節環節就是發生在中間，起到把芯片封裝到相應的基板上。

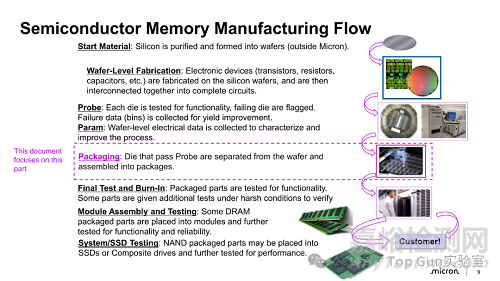

半導體存儲芯片制造流程：從硅到晶圓制造，再做測試，然后做芯片封裝，再做終測和老化測試，然后做模組裝配和測試成內存條、閃存等，再到最后就銷售到終端客戶手中。本文主要說明的是封裝。

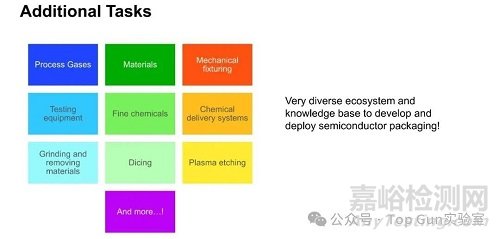

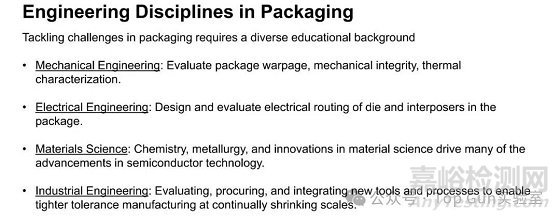

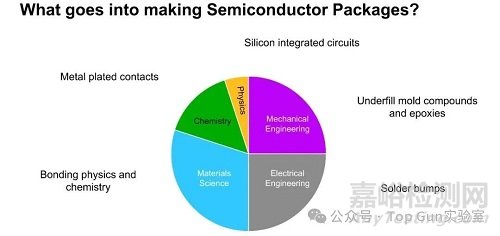

半導體封裝涉及了多個工程領域的內容，包含物理、化學、機械、電子、材料等科學工程。

工程師掌握不同領域的專業知識背景，可以有效地處理應對不同的封裝問題。因此，目前半導體封測公司對人才的需求基本上集合工科大部分的專業門類。

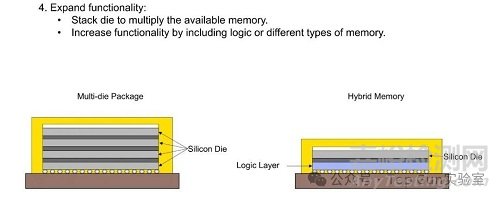

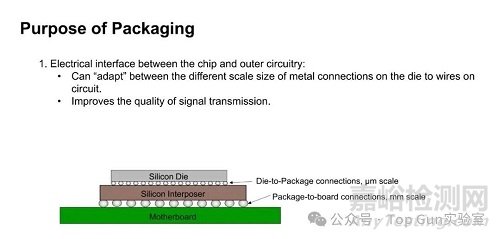

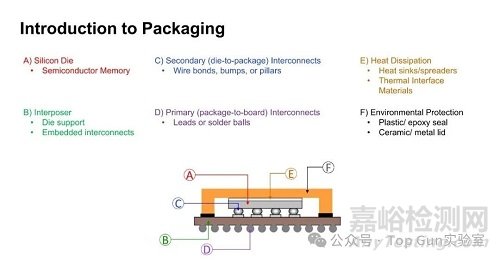

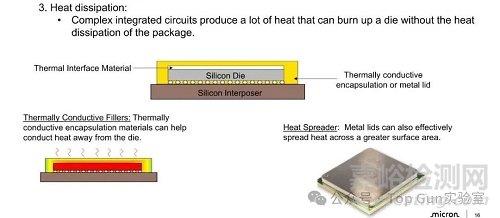

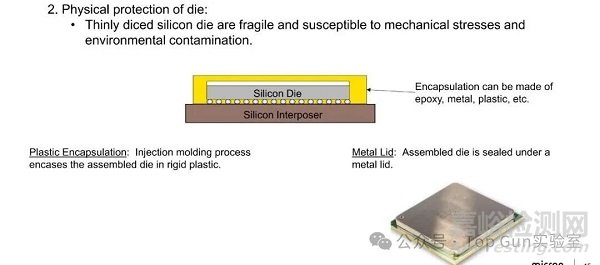

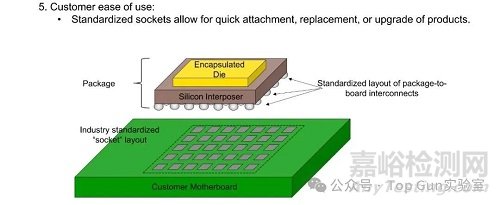

下圖介紹了半導體芯片封裝的示意圖，圖中A是芯片(半導體內存芯片），位于正中間。封裝的目的可以歸結為以下5點：1、使得芯片和外部電路連通；2、對芯片進行物理保護；3、散熱；4、增加功能；5、用戶使用便捷

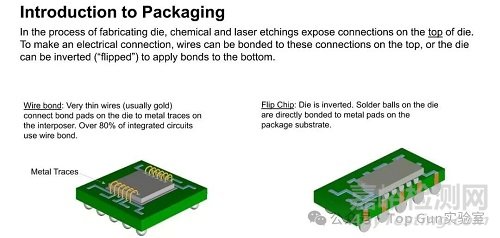

通常半導體芯片互連技術大體可以分為兩種：焊線鍵合技術和倒裝芯片鍵合技術，也就是wire bond和flip chip bond。下圖形象地說明了這兩種鍵合方式的異同點，當前超過80%的集成電路是使用焊線鍵合技術。

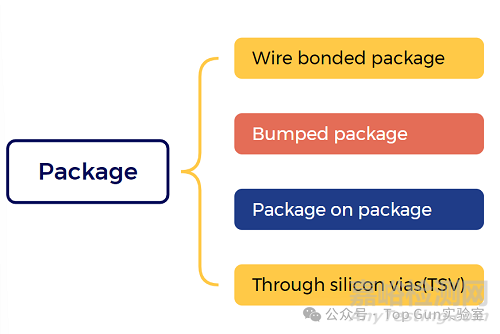

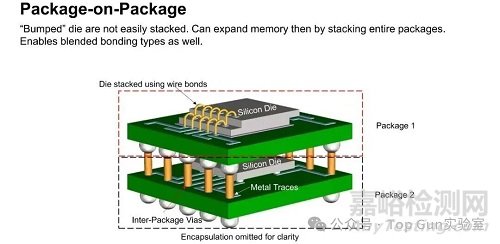

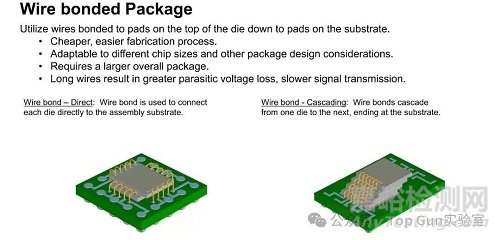

據報告內容，半導體存儲芯片封裝技術可以分為以下4種：wire bonded, bumped, package on package和TSV技術。除了常見的焊線鍵合封裝技術外，其他三種都是當前的先進封裝技術范疇，尤其是TSV技術，即硅通孔技術，是當前實現2.5D/3D封裝的核心技術，通過垂直貫穿硅基板的導電通道實現芯片間電氣連接，具有最高堆疊密度與最短互連路徑的技術優勢。

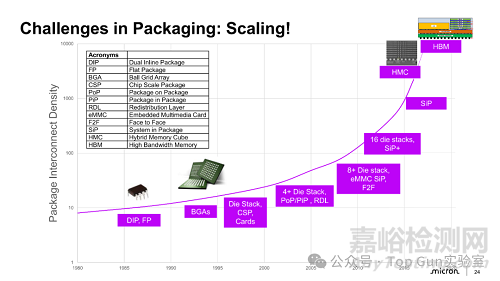

最后，報告指出尺寸微縮是半導體內存封裝面臨的一個關鍵挑戰。Challenges in packaging: scaling! 事實上，從傳統的DIP, 到BGA, 然后開始芯片堆疊(堆疊層數從4層增加到8層，16層），PoP/PiP到當今的HBM, 半導體芯片封裝技術的不斷提升，從傳統的2D封裝向先進的2.5D/3D封裝技術演進，在縮小體積、提升互聯效率、降低功耗等方面都取得了顯著進展。
